侧手柄式模块化皮带输送机构设计

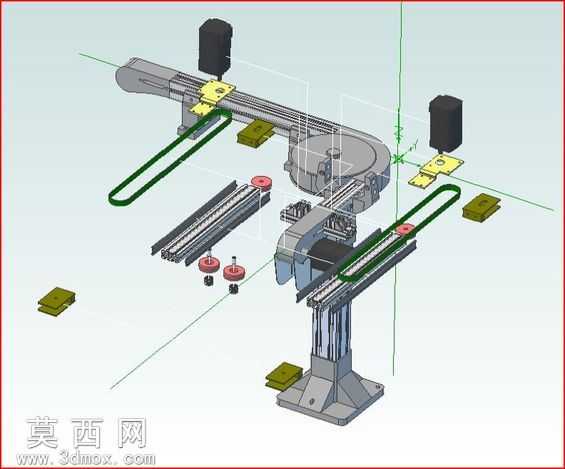

本作品为侧手柄式模块化皮带输送机的三维设计成果，整体采用对称式双工位布局设计，建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸参数、装配约束关系都进行了精准定义，完整还原了设备的真实结构形态。从结构设计来看，设备主体采用立式立柱支撑结构，底部配置带安装孔的方形底座，可通过螺栓实现与安装基面的稳固连接，保障设备运行过程中的结构稳定性。上部输送单元采用环形平皮带作为输送载体，搭配线性导轨作为皮带运行的导向支撑，有效降低输送过程中的运行阻力，同时保证输送路径的直线度与运行精度。侧置的手柄式调节机构是本设计的核心特色结构，可通过手动操作实现输送工位的位置微调、皮带张紧度调节以及输送路径的快速切换，无需额外辅助工具即可完成设备的调试操作，大幅降低了设备的现场调试难度与维护成本。设备还配置了独立的驱动安装位，可适配标准伺服电机或减速电机的安装需求，驱动端与皮带轮的连接结构预留了标准键槽与定位止口，能够实现驱动单元的快速装配与更换。建模过程中对所有运动部件都添加了合理的运动约束，可实现输送动作、调节动作的动态模拟，能够直观验证机构的运动干涉情况与运行行程是否符合设计要求。同时配套制作的交互式3D文档支持零部件的缩放、平移、旋转查看，还可实现隐藏部件、爆炸视图、装配流程演示等功能，无需专业三维软件即可完整查看设备的全部结构细节。本设计采用模块化的设计思路，将支撑单元、驱动单元、输送单元、调节单元拆分为独立的功能模块，各模块之间通过标准连接件实现装配，可根据实际生产场景的需求灵活增减输送工位、调整输送长度，适配不同规格工件的输送需求，在自动化生产线的工件转运、工位衔接场景中具备较强的适配性，能够有效提升生产线的布局灵活性，降低非标输送设备的设计与制造成本。
