小型龙门式三轴数控雕刻加工设备

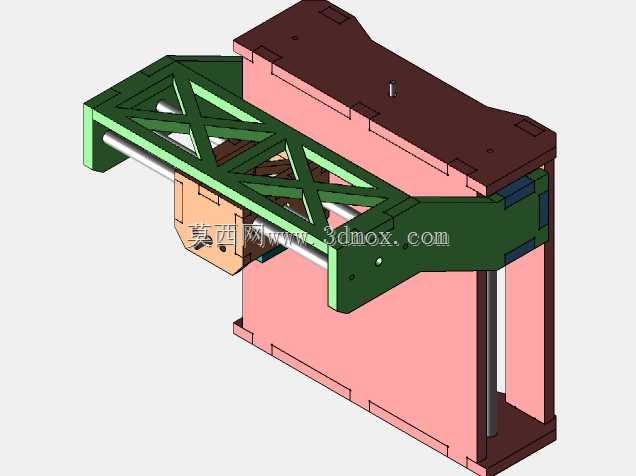

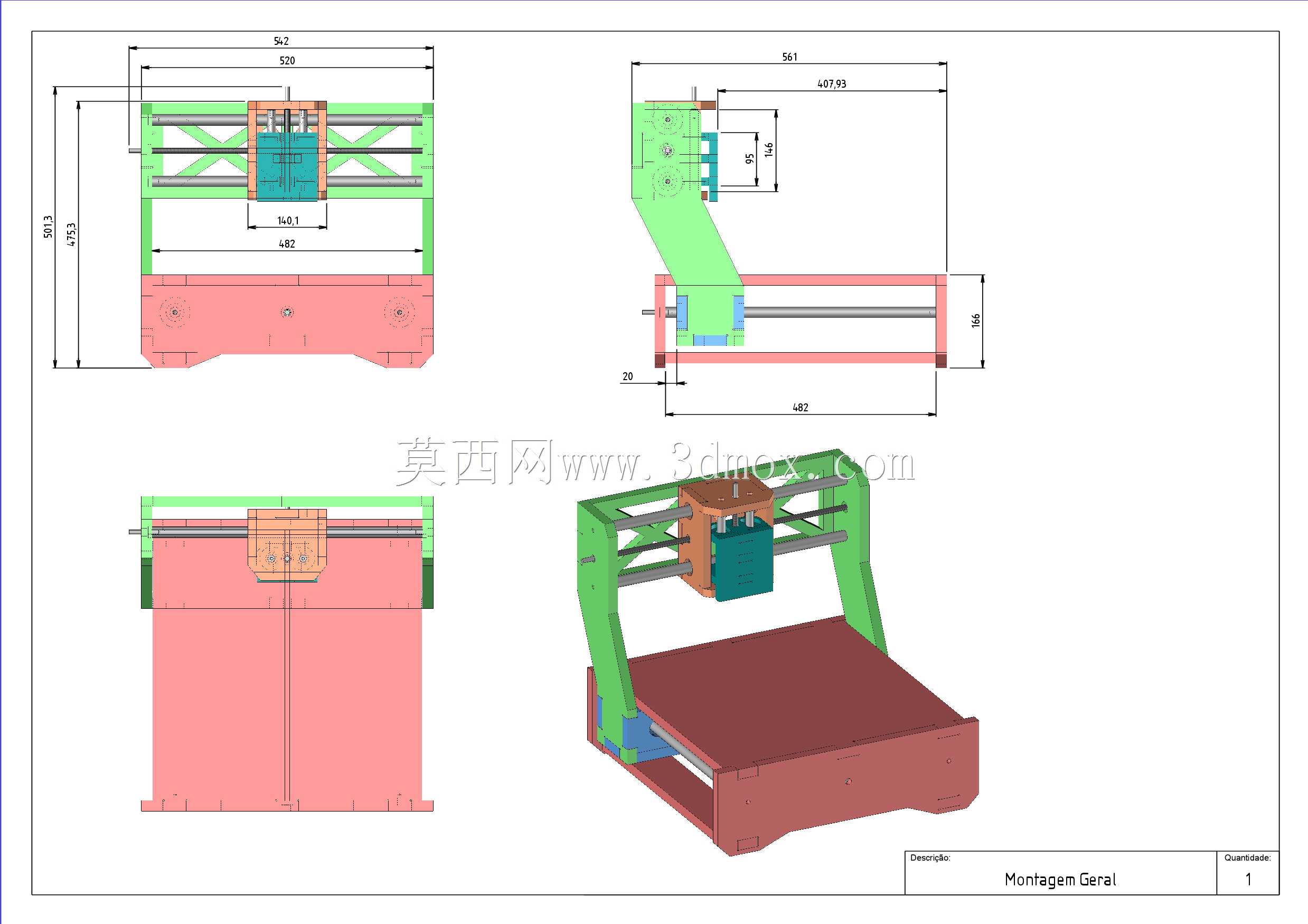

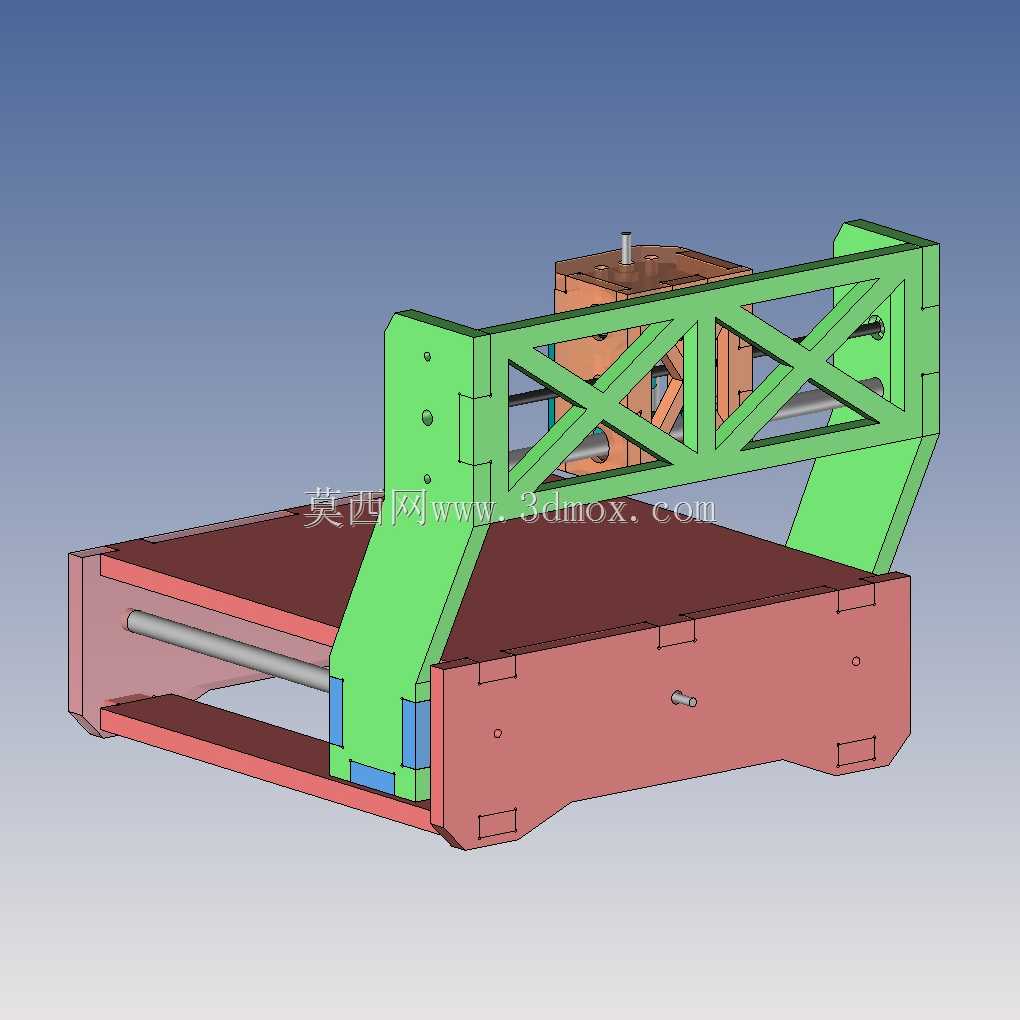

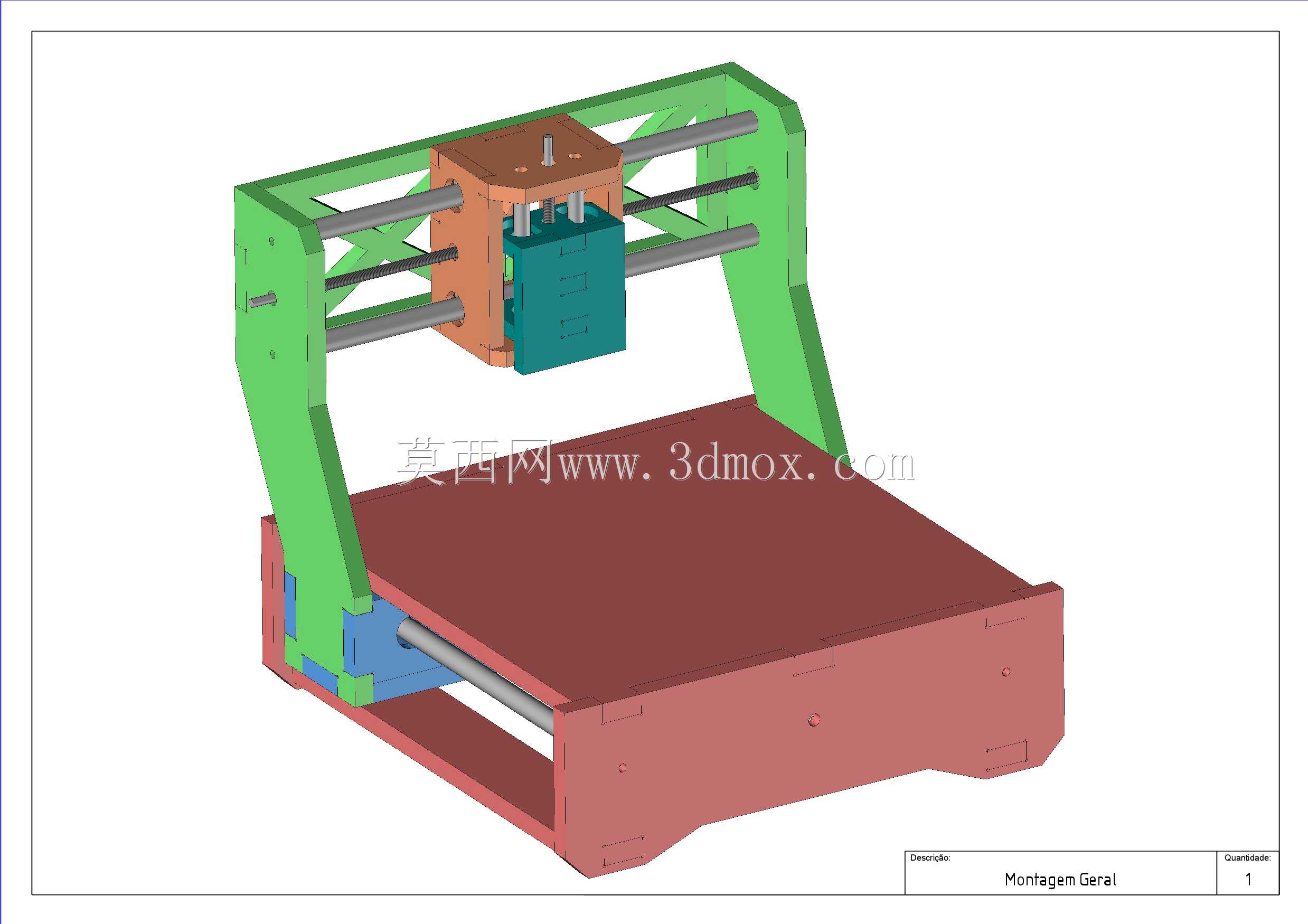

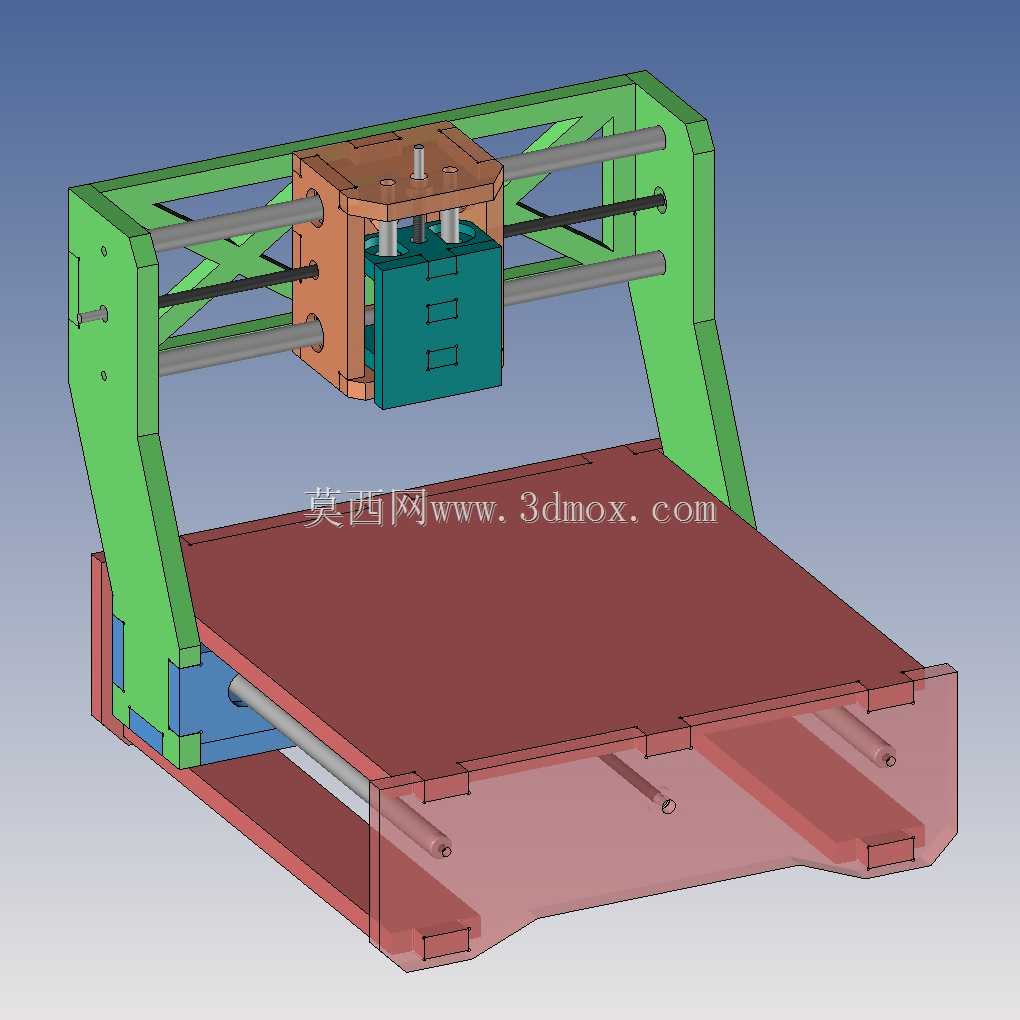

这款小型龙门式三轴数控雕刻设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、密度板、PCB电路板、实木薄片等多种材质的平面雕刻、铣削、钻孔作业，能够满足小批量定制化零件加工、文创产品雕刻制作、电子线路板打样、教学演示操作等多元使用需求，相比大型工业雕刻设备占地更小、操作门槛更低，适配桌面级安装使用场景。设备采用经典龙门式动梁结构设计，两侧立式支撑臂搭配横向光轴导轨构成稳定的X轴运动框架，横梁搭载的滑动模组承载主轴加工头实现Y向进给，底部工作台承载加工工件完成Z向的进给运动，整体结构受力分布均匀，运动过程中可有效降低结构震颤，保障加工过程的稳定性与加工精度。设计过程中优先考虑了结构的易装配性与后期维护便捷性，支撑框架采用板材拼接式结构，无需复杂的铸造工艺即可完成组装，光轴导轨搭配线性滑动座的组合，既保障了运动的顺滑度，也降低了零部件的采购与更换成本；主轴模块采用快装式设计，可根据加工材质的不同更换对应功率的主轴单元，适配不同的切削加工需求。设备底部工作台预留了标准T型槽安装位，可搭配通用夹具完成不同外形工件的快速装夹，工作台下方设置了集成式收纳腔体，可收纳加工过程中产生的碎屑，也可集成安装冷却管路、驱动控制模块等附属组件，压缩设备整体的占用空间。从安装边界来看，设备整体外形适配常规工作台面摆放，无需额外做地面固定处理，外接控制与动力线路即可完成调试投入使用，运动行程覆盖常规小型加工件的尺寸需求，可完成平面浮雕、轮廓切割、点位钻孔等多类型加工工序，运动轴的传动结构采用预紧设计，可有效降低传动间隙带来的加工误差，保障加工成品的尺寸精度。整体结构在满足刚性需求的前提下做了轻量化优化，两侧支撑臂设置了加强筋结构，在降低整体重量的同时避免运动过程中出现结构形变，可稳定承载主轴加工时的切削反作用力，适合小批量定制加工场景下的长期稳定使用。
