桌面级龙门式数控雕刻加工设备结构

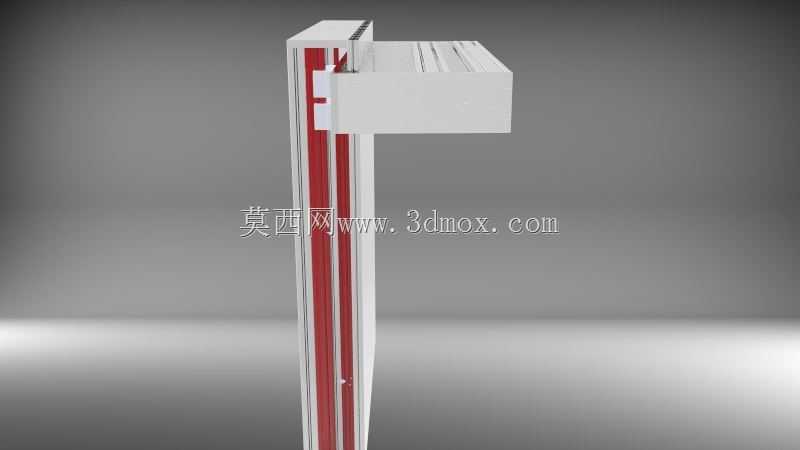

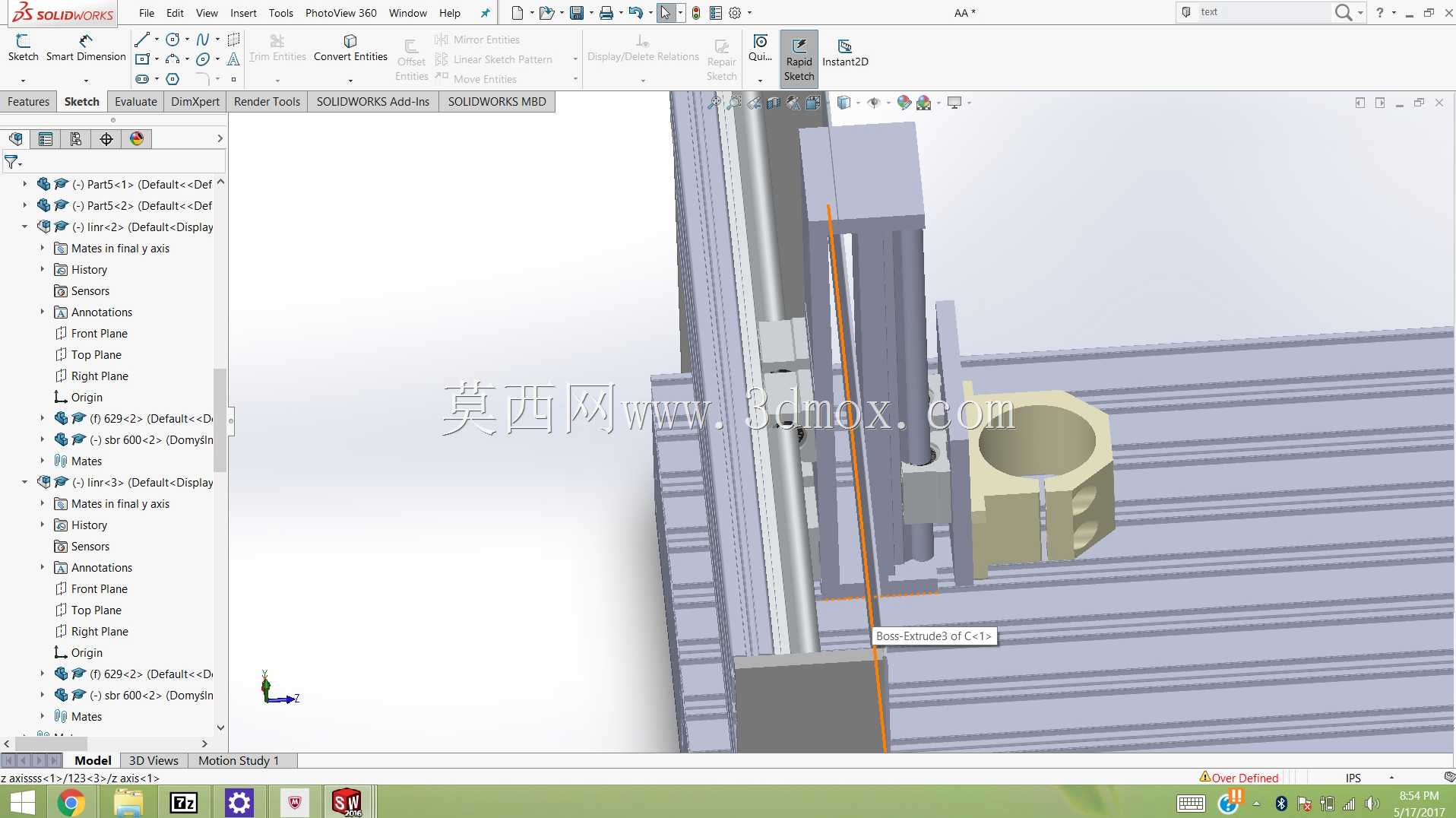

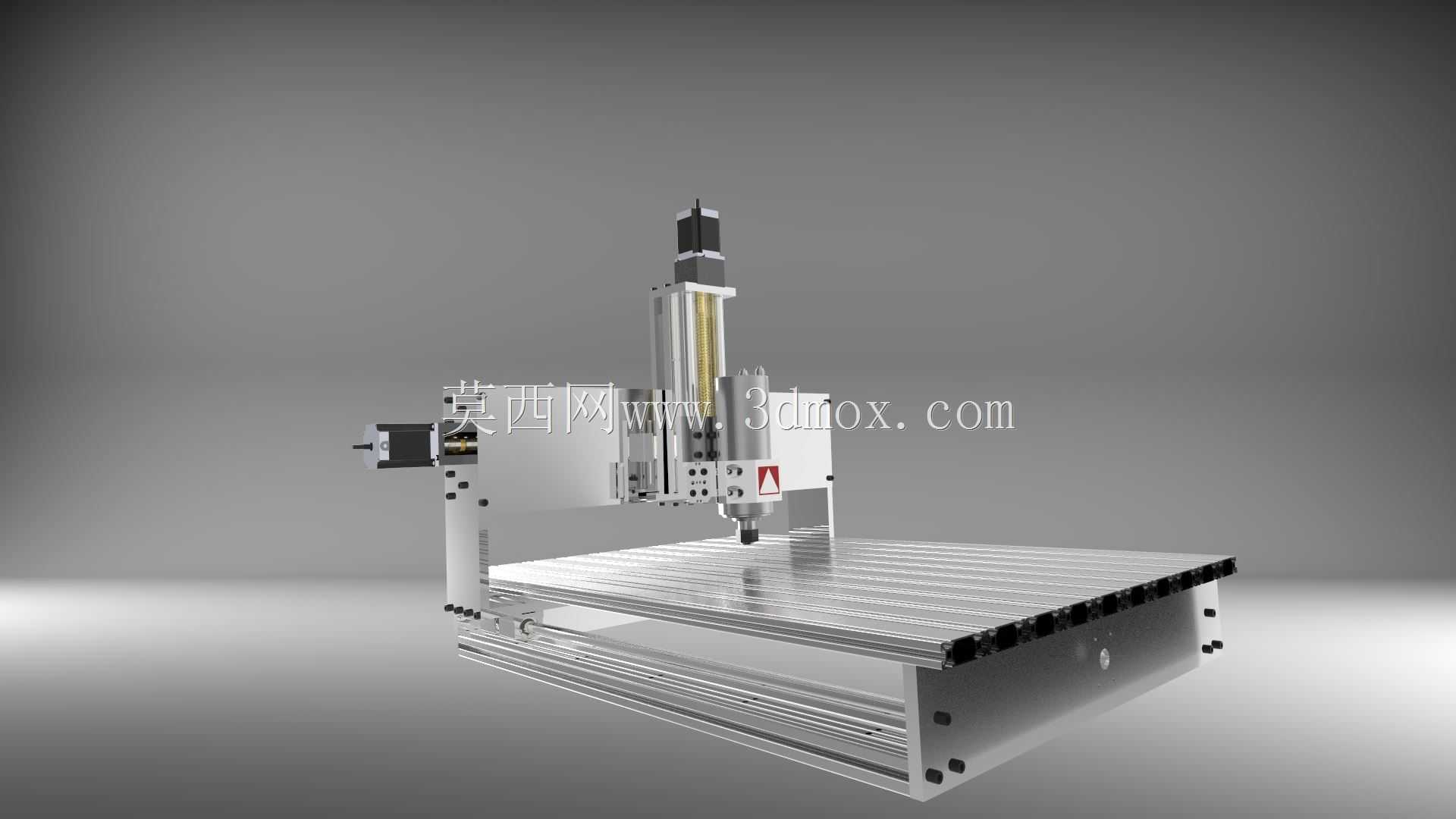

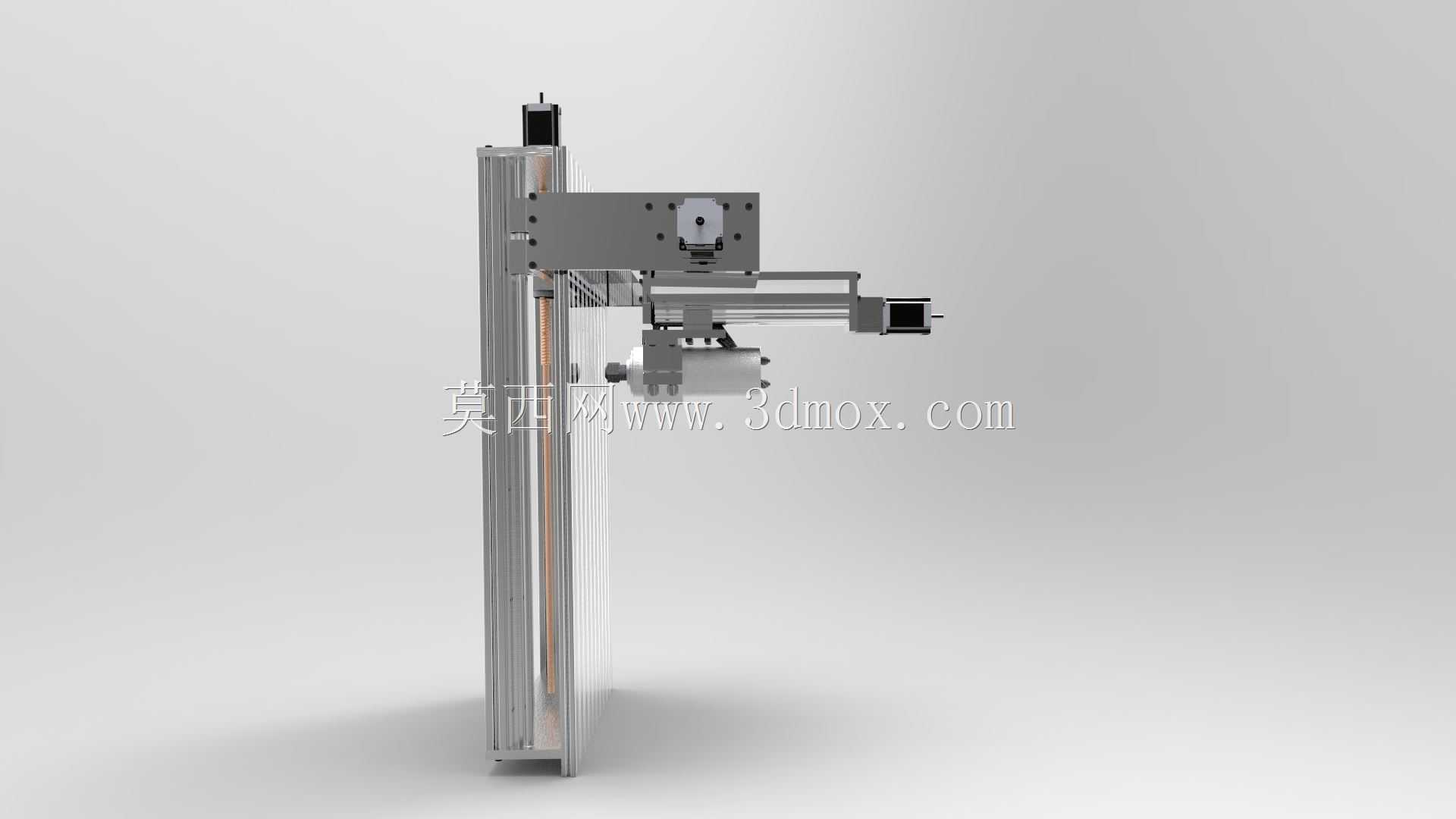

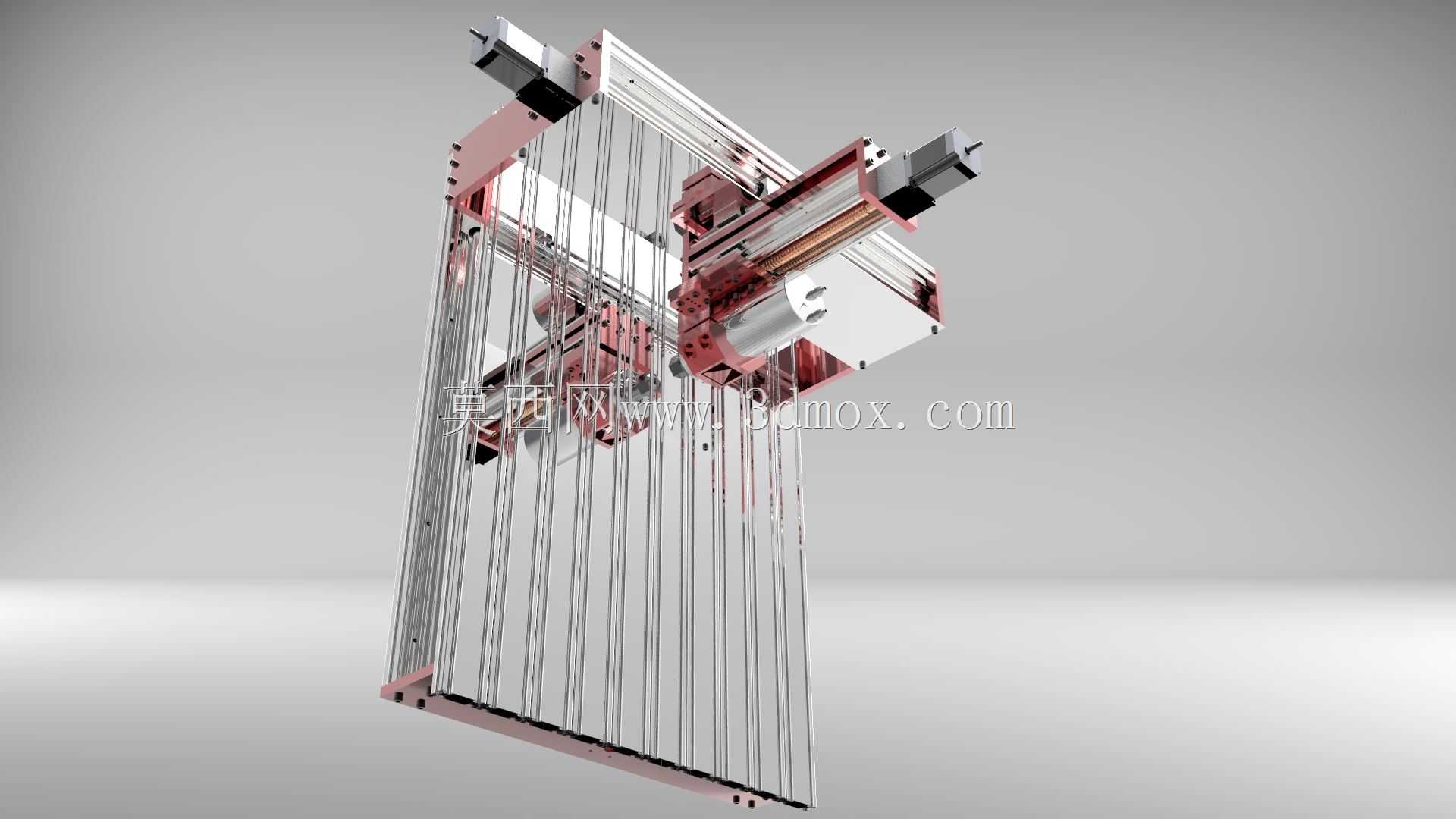

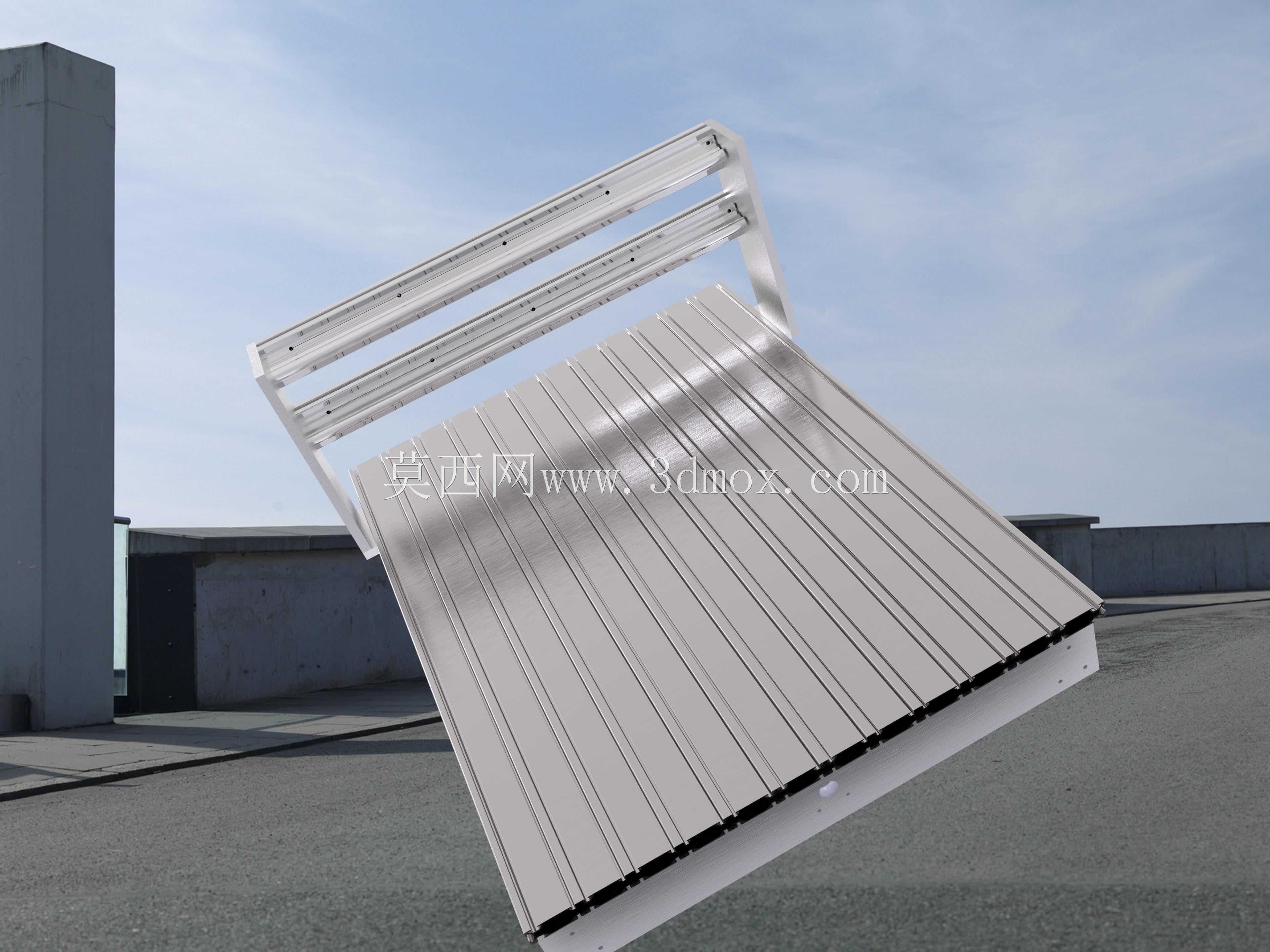

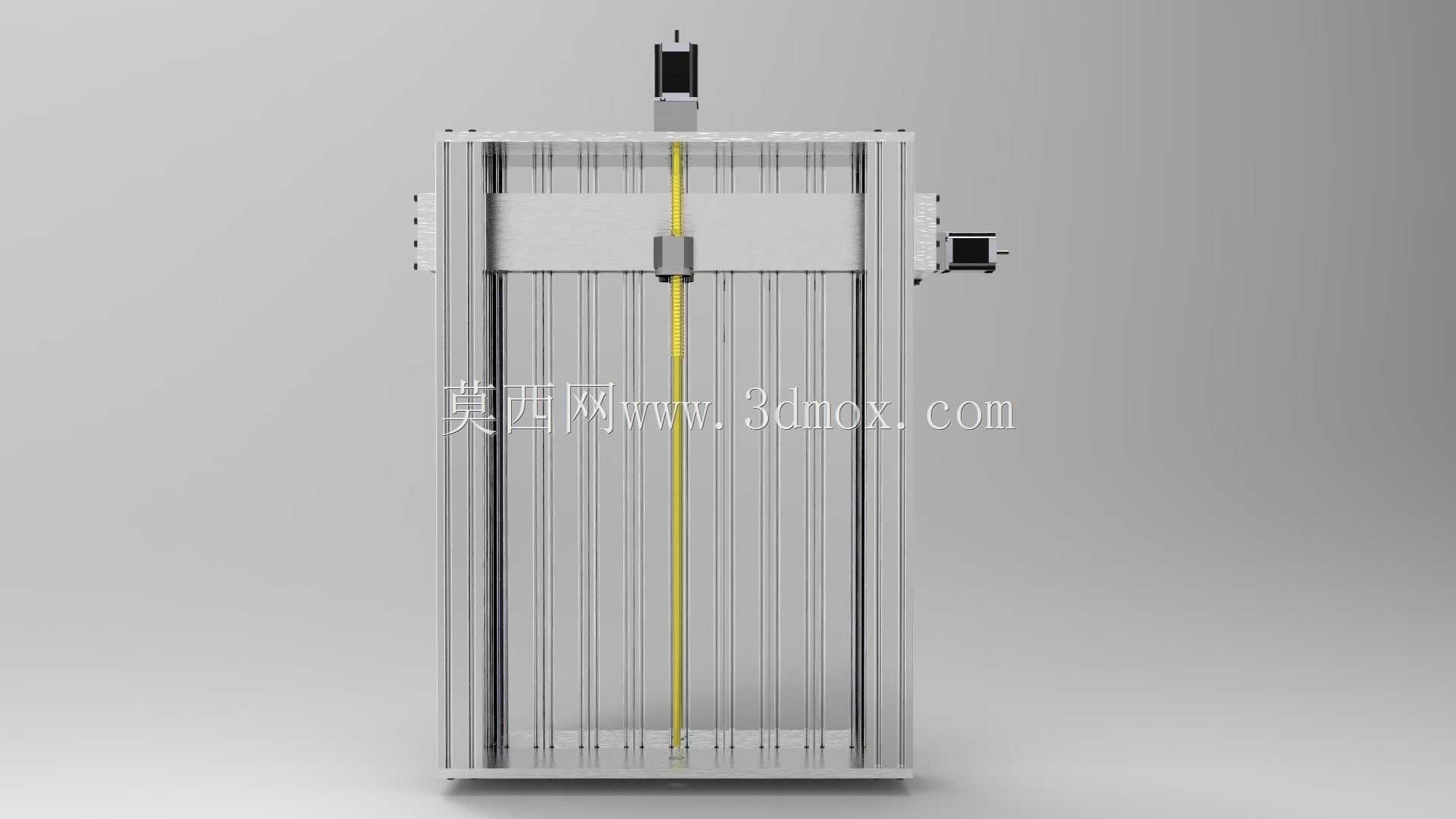

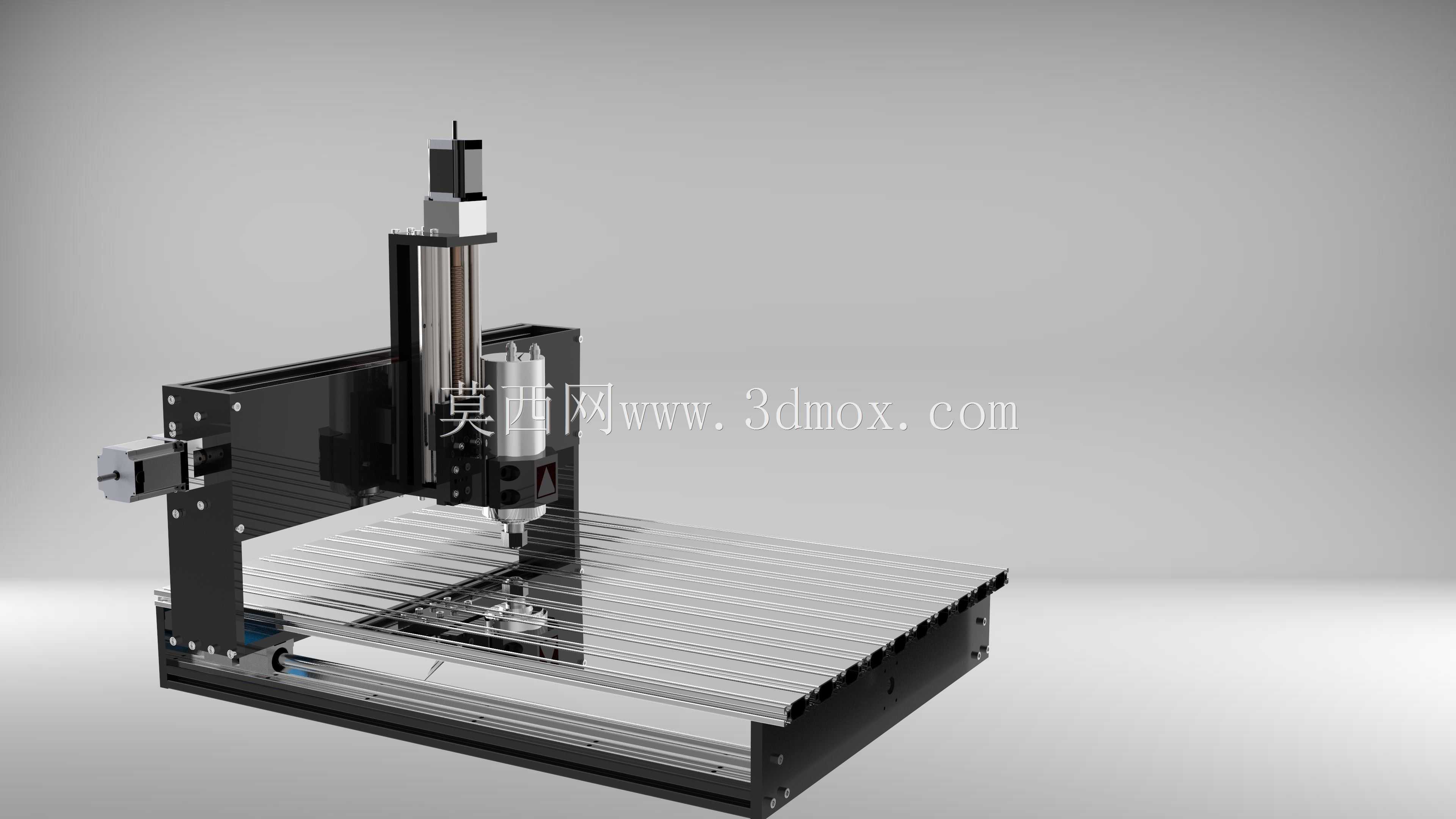

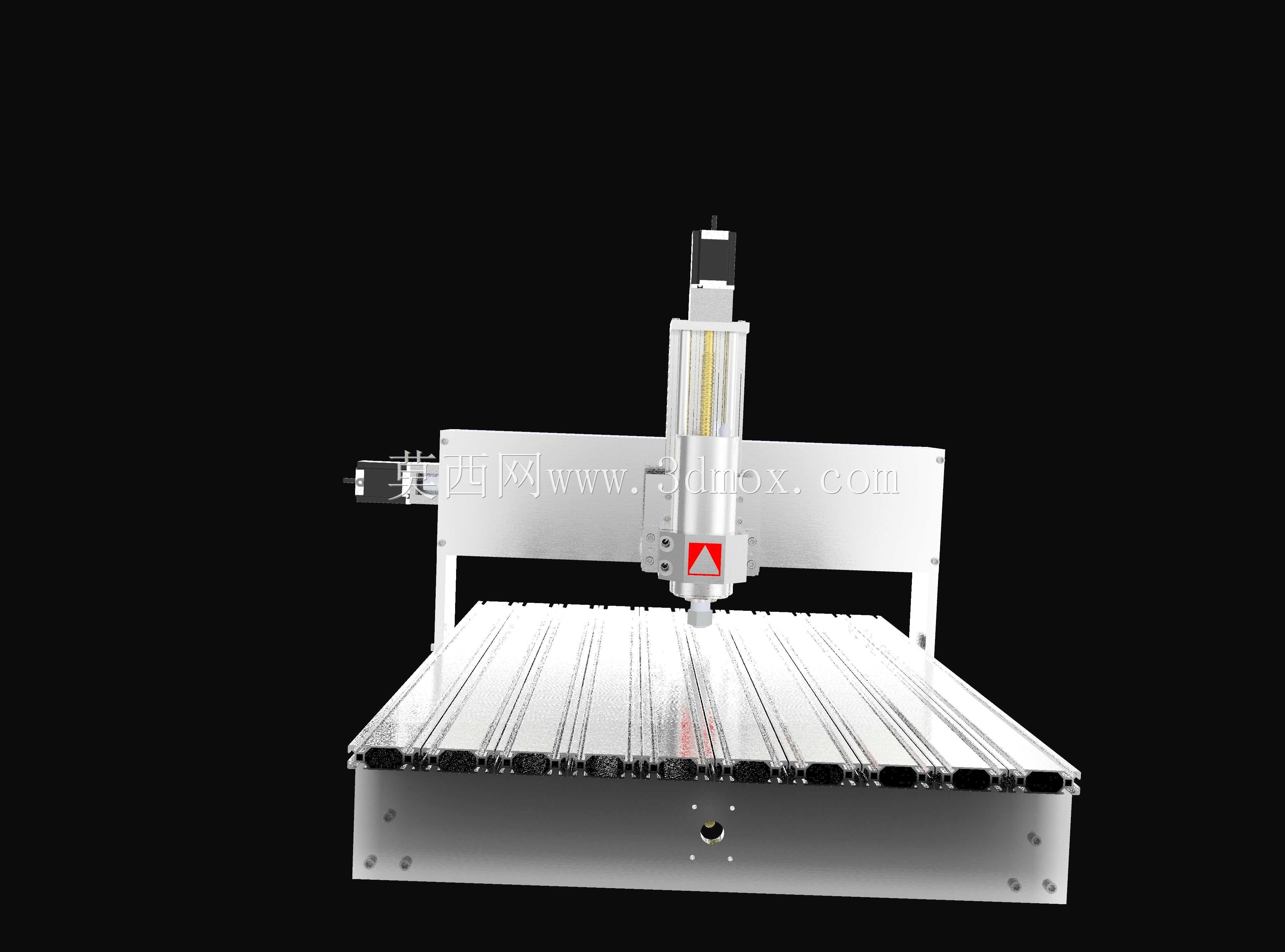

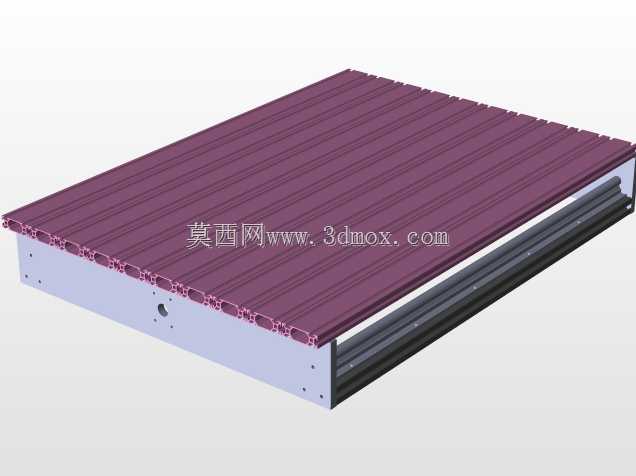

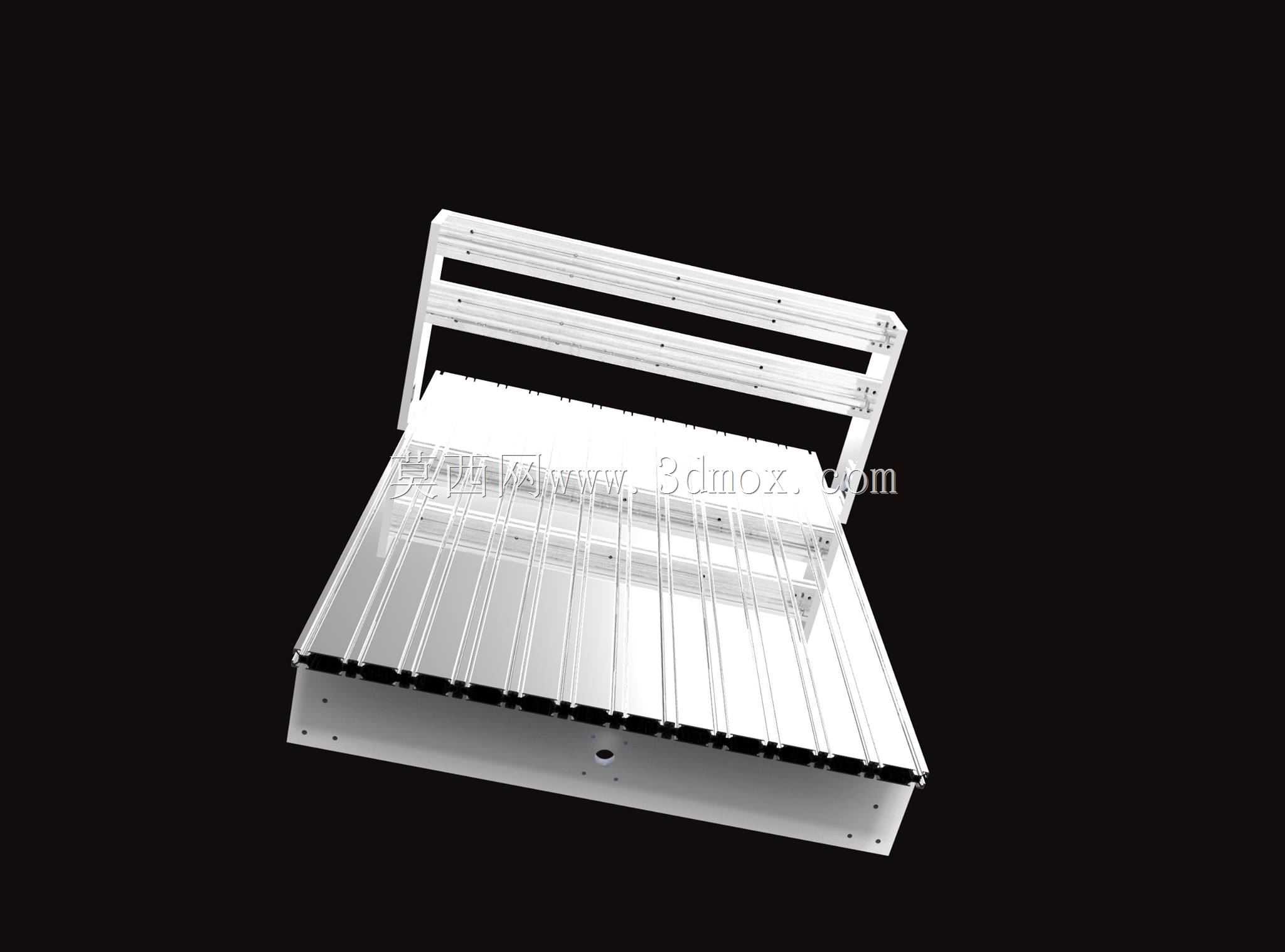

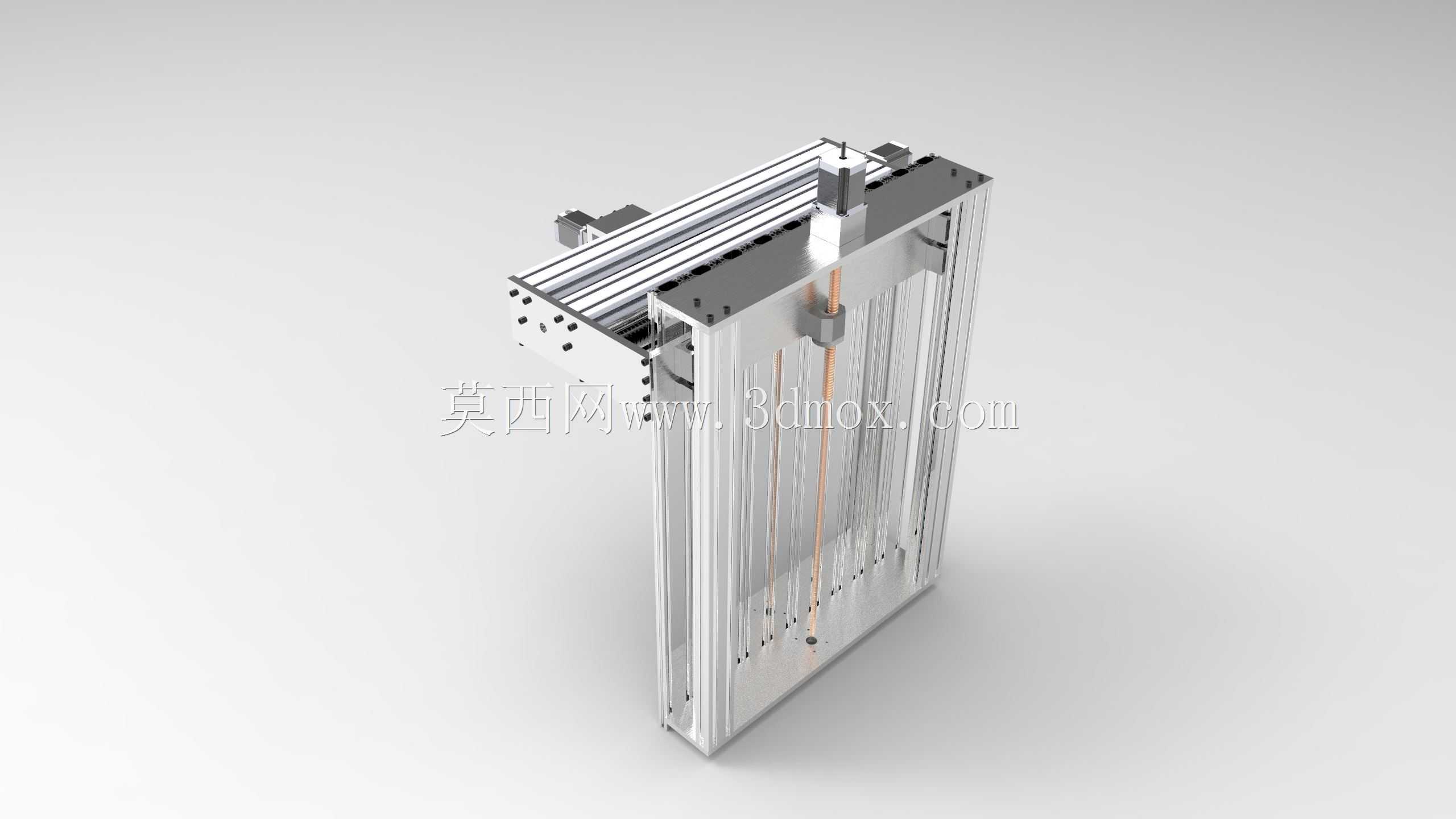

这款桌面级龙门式数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景使用，可完成软金属、亚克力、密度板、PCB板材等多种材质的平面铣削、轮廓雕刻、钻孔攻丝、浮雕加工等作业，能够替代人工完成高精度的重复加工动作，大幅降低小批量定制加工的人力成本与操作门槛。设备采用经典的动龙门结构设计思路，加工台面固定在设备底座上，X轴传动组件沿台面两侧的平行导轨布置，龙门架整体沿X轴方向做往复运动，Y轴传动组件集成在龙门横梁上，搭载加工主轴的滑座沿横梁做横向进给，Z轴滑枕搭载主轴部件做垂直方向的进给运动，这种结构布局能够在有限的占地面积下获得更大的有效加工行程，同时固定台面的设计可以承载重量更大的加工工件，避免工件移动带来的定位误差。设备底座与龙门框架均采用工业铝型材拼接搭建，搭配加厚的铝合金连接板做结构加固，既保证了整体机架的刚性，能够承受主轴高速加工时产生的切削振动，又控制了设备整体重量，方便设备的搬运与工位调整。加工台面采用带T型槽的铝合金型材台面，表面做硬质氧化处理，耐磨性能优异，可通过T型螺栓搭配压板快速固定不同形状的加工工件，也可加装专用夹具完成规则零件的快速装夹，有效缩短加工前的准备时间。传动部分采用精密滚珠丝杠搭配线性导轨的组合，丝杠两端做预紧支撑，可有效消除传动背隙，保证各轴的进给精度与重复定位精度，能够满足高精度零件加工的尺寸公差要求。主轴部件采用高速风冷电主轴，转速调节范围宽，可根据不同加工材质与加工工艺匹配对应的切削转速，搭配对应的刀具即可完成粗加工开料、精加工光刀、精细雕刻等不同工序。设备的外形尺寸经过紧凑化设计，整体占地面积不足一平方米，可直接放置在常规工作台面上使用，不需要额外做设备基础安装，各轴的行程边界经过合理规划，有效加工范围覆盖了日常小型零件加工的绝大多数尺寸需求，机架外侧预留了电气元件、驱动控制器的安装位置，可根据使用需求加装防尘罩、冷却系统、自动对刀仪等拓展附件，进一步提升设备的加工适配能力与操作便捷性。
