五轴CNC燕尾式工装夹具结构

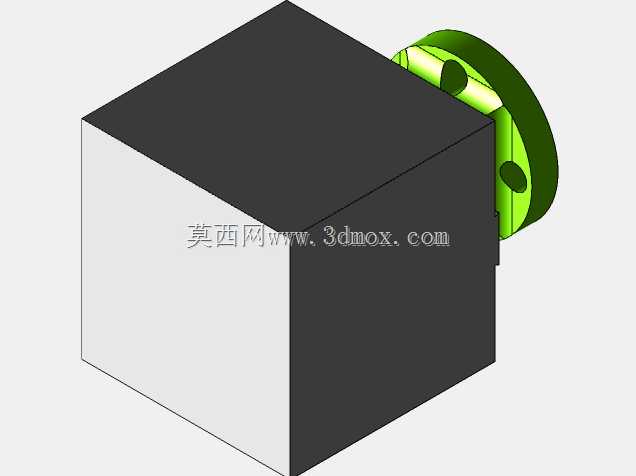

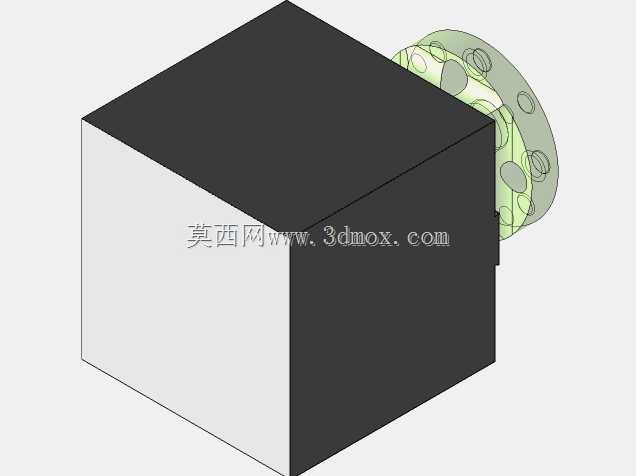

　　这套燕尾夹紧装置主要面向五轴联动加工中心的毛坯侧夹持需求，解决多面加工时传统平口钳遮挡轮廓、干涉刀具路径的问题。实际产线中，五轴机床常需对小型铝件、钢件进行五面连续铣削，若采用虎钳夹持外轮廓，刀柄在摆头转位时极易与钳口碰撞，且夹持区域无法加工，必须二次翻面找正；燕尾夹具则在毛坯预加工阶段，于工件底面或侧面铣出一道60°燕尾槽，夹具通过两侧对称的夹紧块嵌入槽内，仅占用工件极小的侧边区域，将工件整体抬离工作台面，使主轴可从多个角度接近工件五个面，大幅减少装夹次数。

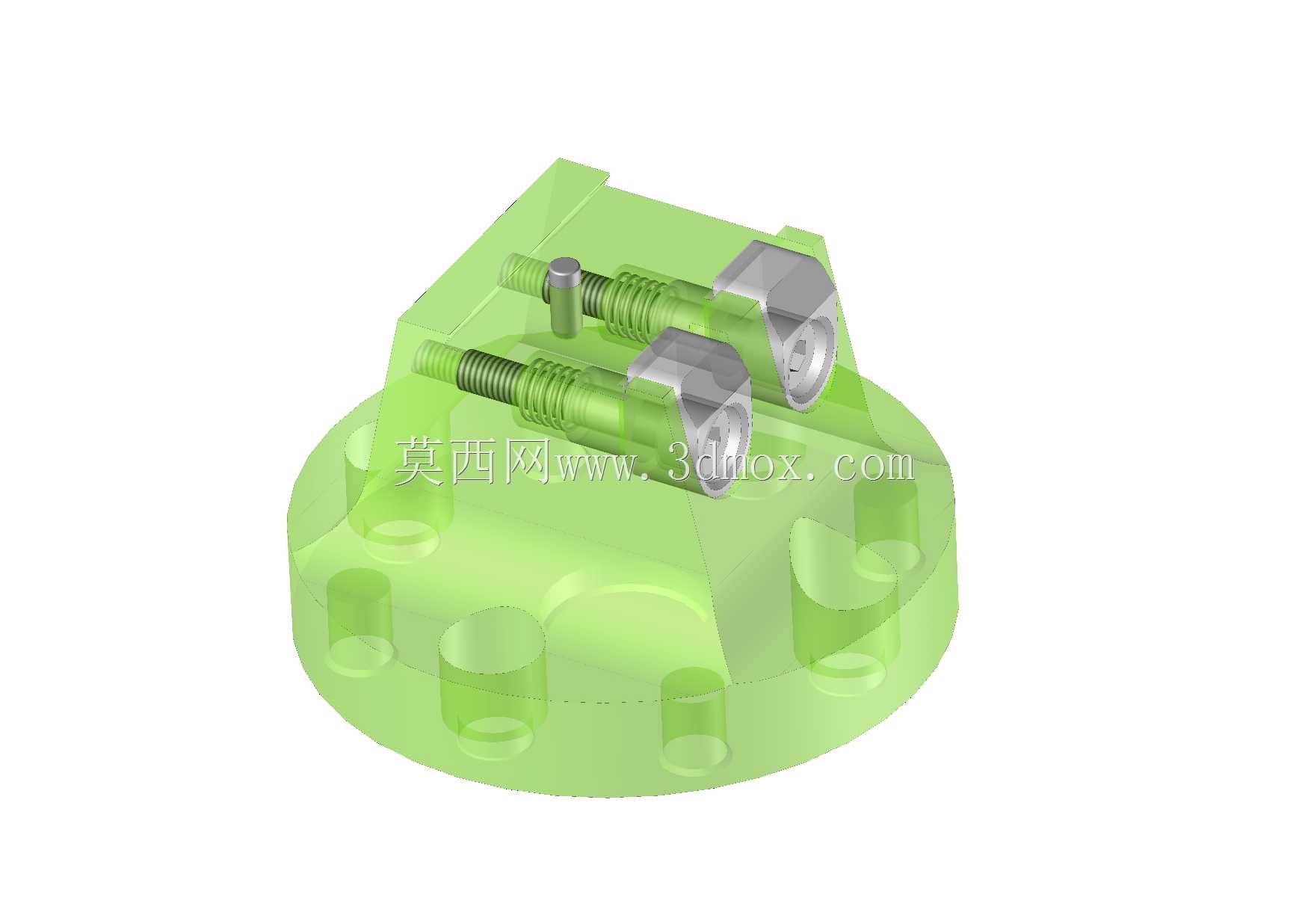

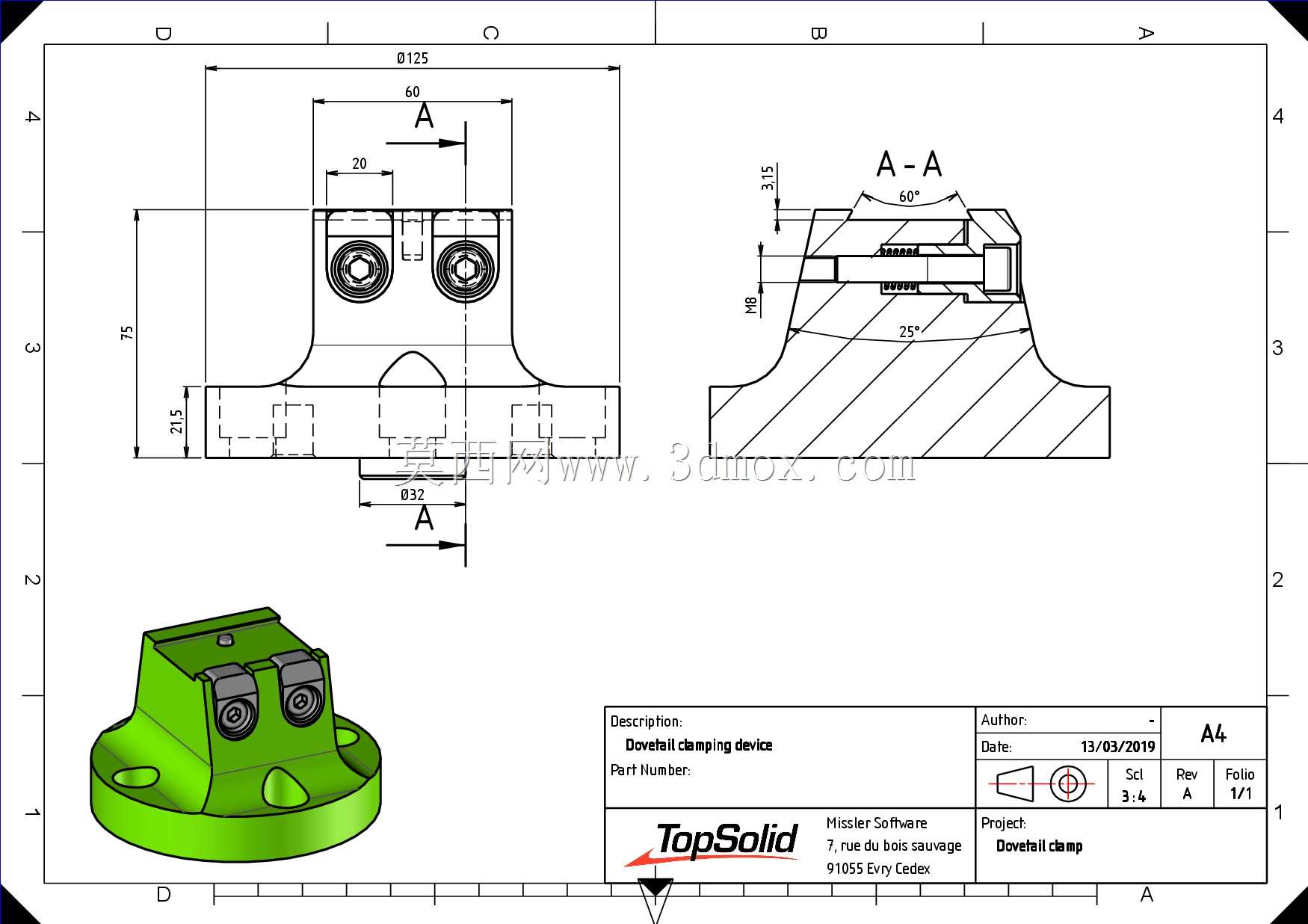

　　从结构上看，装置底部为圆形法兰底座，圆周均布沉头孔，可直接适配五轴转台盘面或标准机床工作台T型槽，安装时以底座外圆和底面做定位基准，找正后用内六角螺栓锁紧，重复装夹定位精度稳定。底座上方立壁采用两侧收窄的流线型支撑结构，既减轻整体重量，又避让摆臂加工空间；上部夹紧单元包含两个对称布置的内六角锁紧螺钉、活动压块和固定燕尾承托面，旋动螺钉时压块横向推进，与承托面形成楔形夹紧力，把工件燕尾槽牢牢咬合。剖视图中可见内部螺钉采用贯通式布置，弹簧或顶丝结构可在松开时辅助压块回退，避免工件取出时卡滞。

　　设计思路上，60°燕尾角度兼顾夹持自锁性与毛坯预加工成本：角度过小会导致燕尾槽铣削难度上升、工件根部应力集中，角度过大则楔形夹紧力不足，高速切削时易松动；25°左右的底座过渡斜面经过受力校核，可在切削侧向力作用下保持刚性，避免薄壁立臂颤振。整体外形紧凑，底座直径、总高与上部开口尺寸按常见小型五轴转台承载范围设定，工件安装后重心靠近转台回转中心，降低摆轴动态负载。

　　工程应用中，这类夹具特别适合医疗零件、精密模具镶件、航空小型结构件的批量五轴加工，一次装夹即可完成轮廓、孔系、斜面的全部加工，消除二次找正累积误差；建模时需重点核对压块行程、螺钉避让空间以及燕尾配合公差，保证夹紧时工件底面与承托面完全贴合，同时预留切屑排出缝隙，避免铝屑堆积影响定位。
