小型龙门式三轴数控铣床结构设计方案

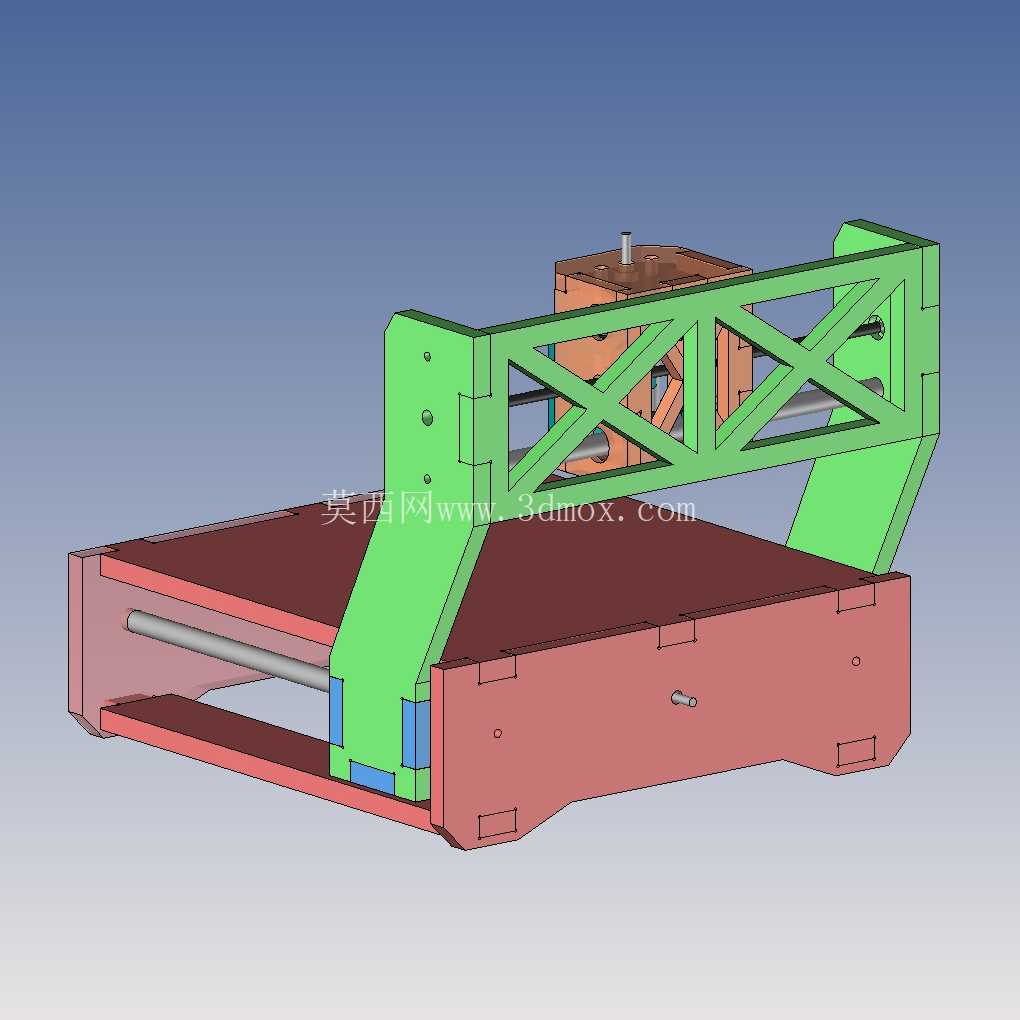

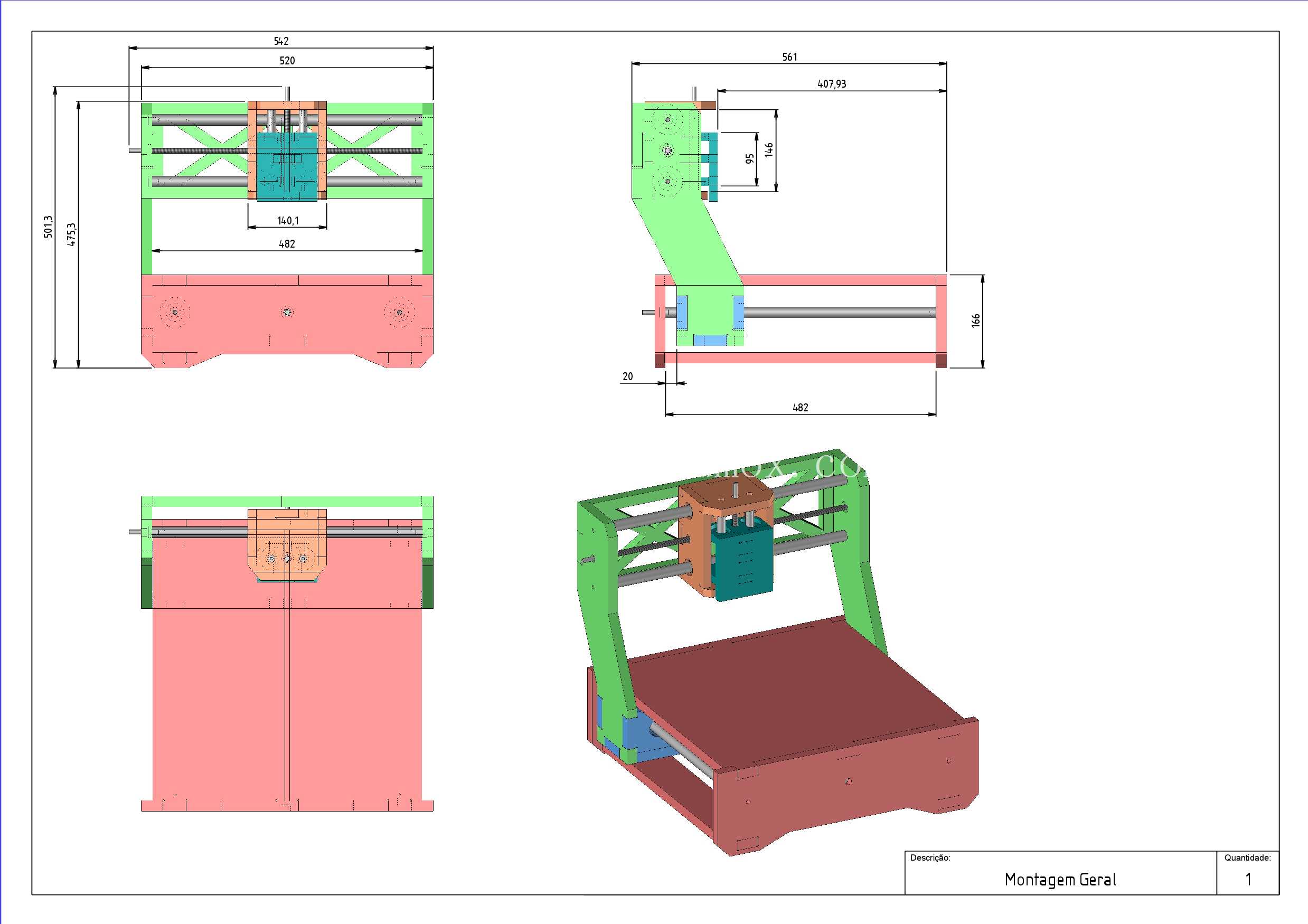

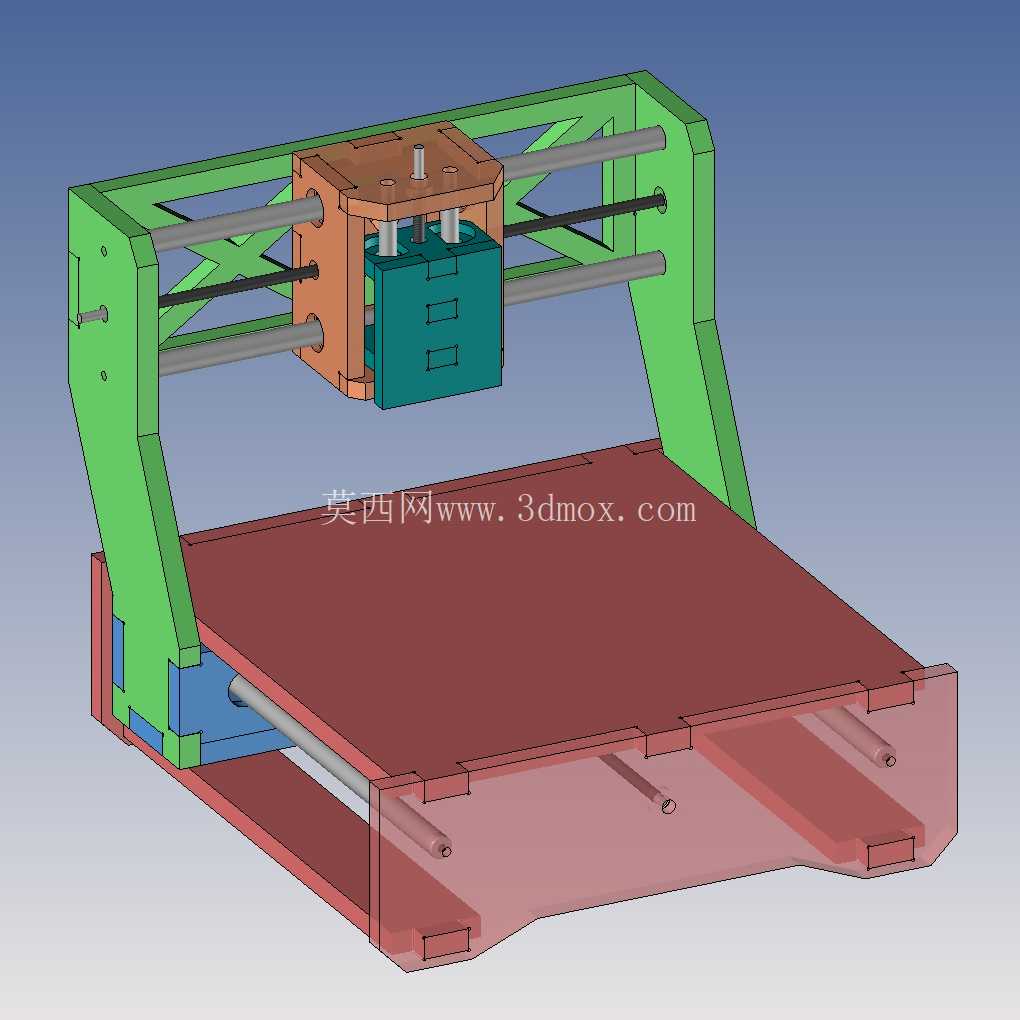

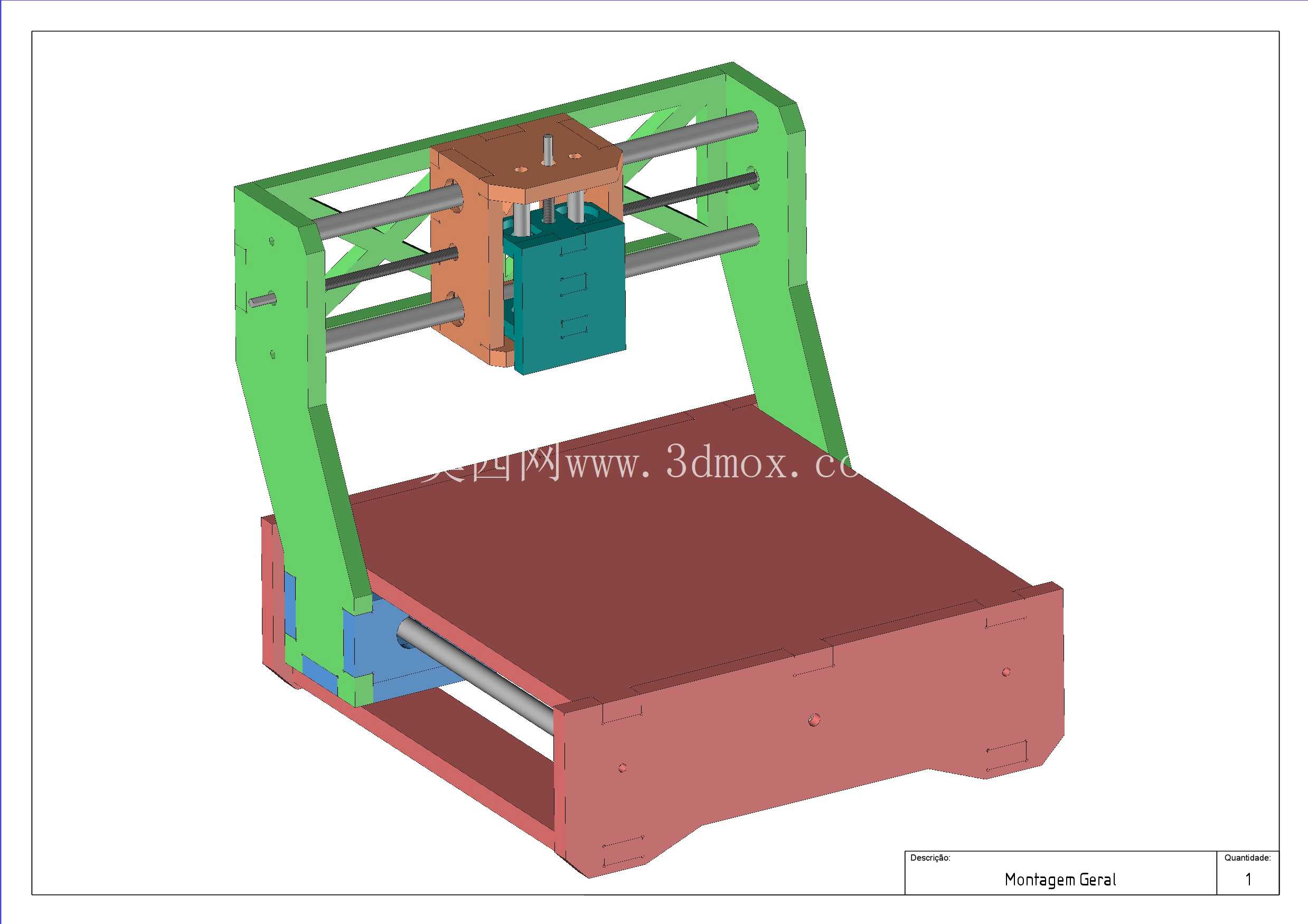

这款小型龙门式三轴数控铣床，主要面向小尺寸工件的精密铣削加工场景，适配小型五金零件加工、手板模型制作、教学实训、个人DIY加工等多种工况，相比大型工业铣床，它占地空间更小，对安装场地的承重、空间要求更低，适合小型加工坊、院校实训车间、个人工作室这类场地有限的场景使用。从结构布局来看，它采用固定龙门架搭配移动工作台的经典布局，两侧立式支撑臂承担横梁的承重与定位，横梁上搭载可沿X向移动的主轴安装滑座，滑座上集成Z向进给的主轴安装位，工作台则沿Y向做前后进给运动，这种布局的优势在于龙门架固定后，整机的刚性表现更稳定，运动部件的重量分配更均匀，高速进给时的振动更小，能有效保障加工过程中的精度稳定性。

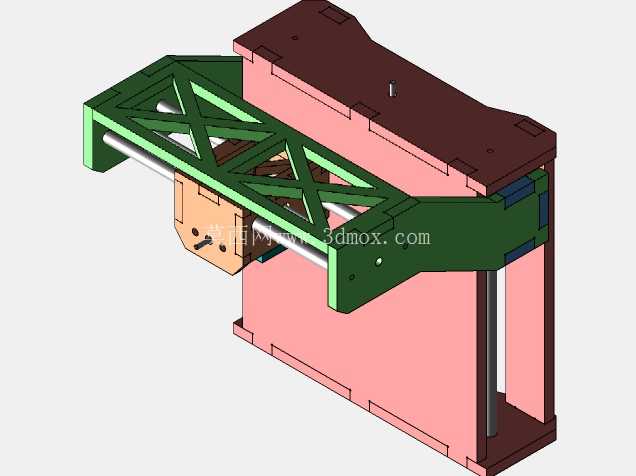

从功能特性上看，该设备可完成平面铣削、轮廓铣削、钻孔、浅槽加工等常规铣削工序，适配软金属、工程塑料、硬质木材等多种材质的小尺寸工件加工，主轴安装位预留了标准的装夹接口，可根据加工需求更换不同功率的主轴单元，满足不同切削负载的使用要求。各进给轴均采用直线光轴搭配线性滑块的导向结构，传动端可适配滚珠丝杠或同步带传动方案，兼顾进给运动的平顺性与定位精度，两侧支撑臂采用三角加强筋结构设计，在减轻整体自重的同时，提升了支撑臂的抗扭、抗弯刚性，避免横梁在Z轴滑座移动到极限位置时出现下挠变形。工作台采用加厚平板结构，表面预留T型槽安装位，可方便地装夹平口钳、简易夹具或者小型工件，工作台下方的Y向导轨采用双侧平行布置，配合两端的限位结构，可保证Y向运动的直线度，避免运动过程中出现偏载卡滞的问题。

设计过程中优先考虑了装配的便捷性，所有结构件均采用模块化拆分设计，支撑臂、横梁、滑座、工作台等部件均可单独加工后通过标准紧固件完成装配，不需要复杂的专用工装即可完成整机组装，降低了生产制造与后期维护的难度。安装边界方面，整机的长宽尺寸控制在小型设备范畴，放置时只需要平整的硬质台面即可，不需要额外做地基固定，设备运行时的振动幅度小，对周边环境的影响较低。各轴的行程设计匹配小型工件的加工尺寸范围，不会出现行程冗余带来的结构浪费，同时也能覆盖绝大多数小尺寸零件的加工需求。Z轴滑座的配重结构可根据实际搭载的主轴重量做适配调整，保证Z向进给时的受力平衡，避免出现下滑或者进给卡顿的问题。电控安装位预留了充足的空间，可方便地布置步进电机驱动器、控制板卡、接线端子等电控元件，整机的走线槽可沿支撑臂与横梁的内侧布置，避免走线外露影响设备外观与操作安全。

从实际使用的角度出发，该结构在设计时充分考虑了日常维护的便利性，导轨、丝杠等传动部件均暴露在易操作的位置，日常加注润滑脂、清理切屑都十分方便，工作台下方设置了切屑滑落的空间，可搭配简易的集屑盘收集加工产生的切屑，避免切屑堆积影响导轨运动。主轴区域设置了足够的刀具装夹操作空间，更换刀具时不会与横梁或者滑座发生干涉，操作视角良好，方便操作人员对刀、调整加工原点。两侧的支撑臂底部与底座采用嵌入式定位连接，装配时可快速找准安装位置，保证两侧支撑臂的平行度与垂直度，降低装配时的调校难度。横梁与两侧支撑臂的连接面采用精加工定位面，保证横梁的水平度，避免X轴运动时出现高低差影响加工平面度。整体结构没有多余的复杂曲面设计，绝大多数结构件都可通过常规的铣削、切割工艺完成加工，制造成本可控，适合小批量生产或者个人自制组装。
