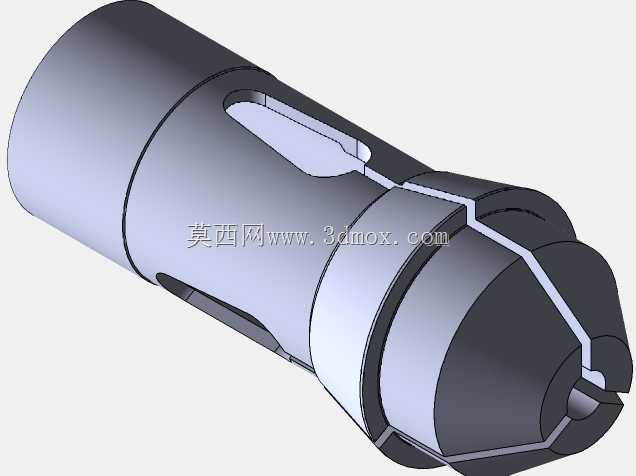

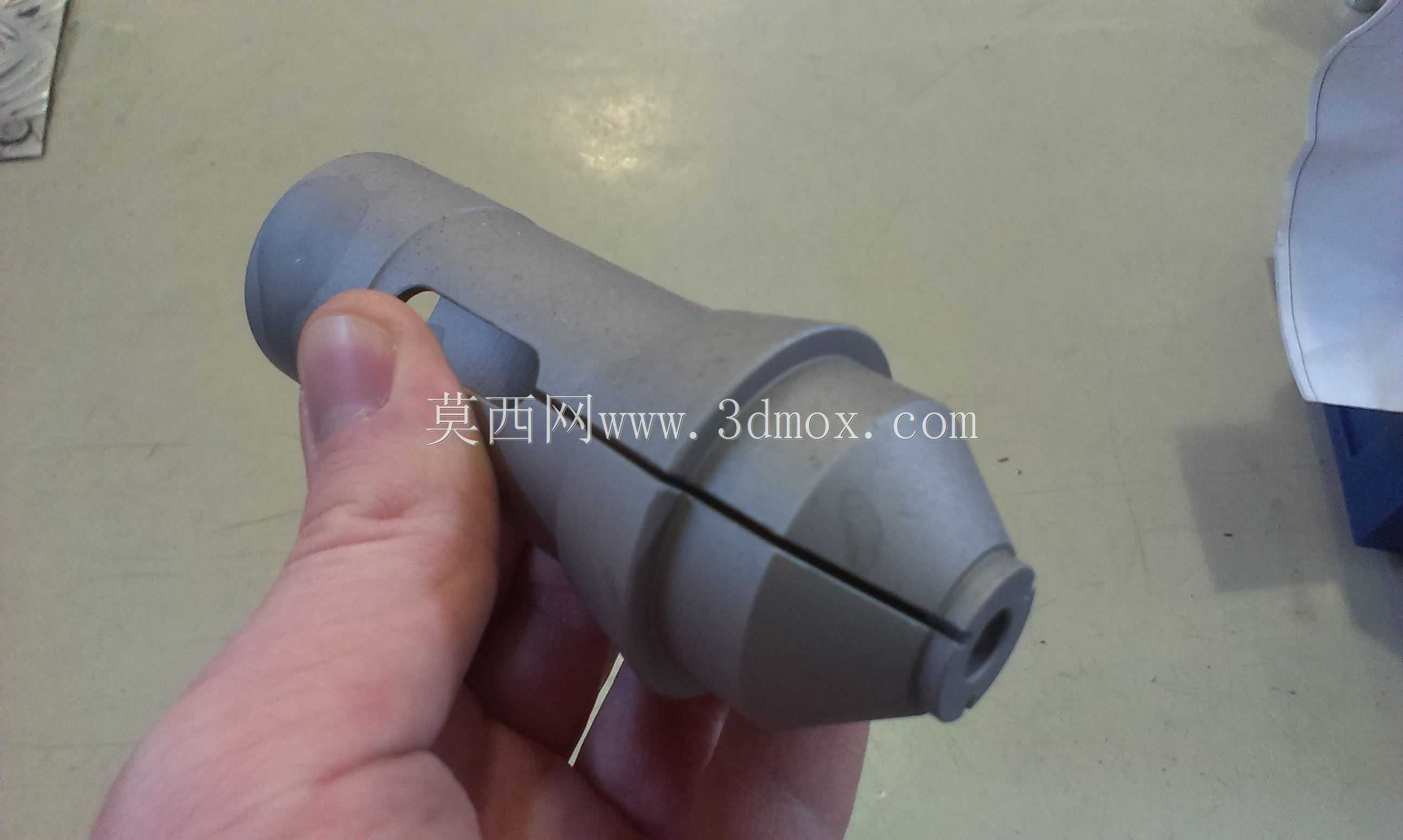

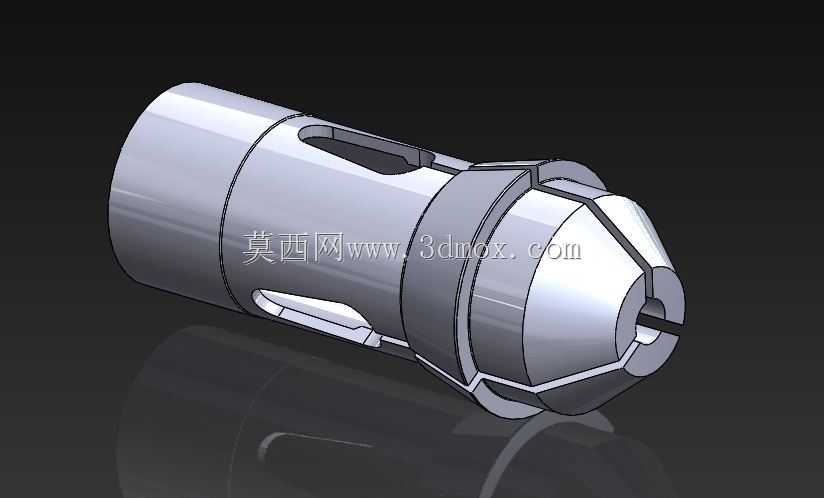

Star32J车床用弹性筒夹夹头结构

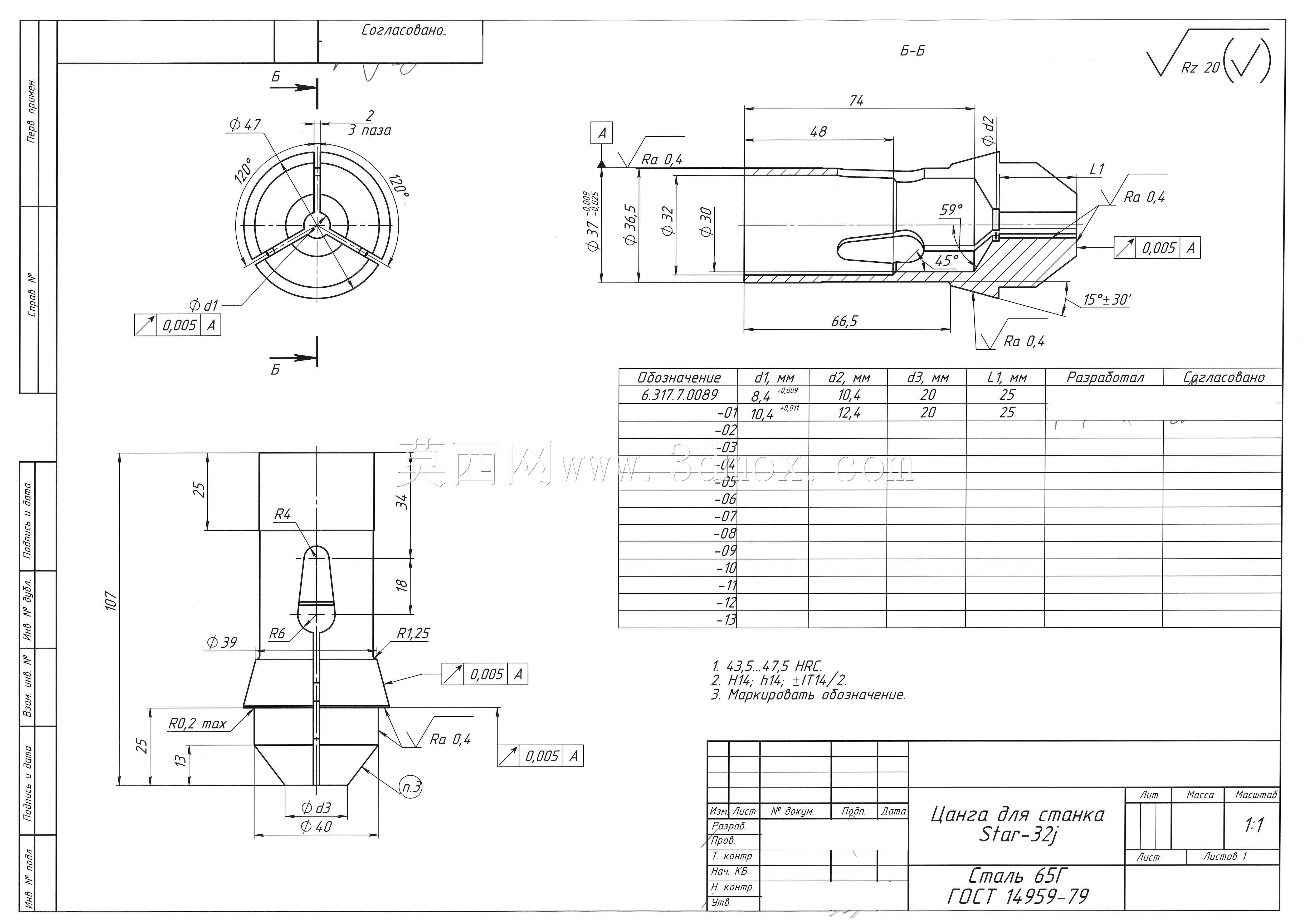

这款弹性筒夹夹头是适配Star32J型走刀式车床的核心夹持工装，主要应用于小型精密轴类、套类零件的车削加工场景，在3C电子精密零件、小型五金轴件、医疗器械微型零件的批量车削作业中承担工件装夹定位的核心作用，能够在车床主轴高速旋转的工况下稳定夹持棒料，避免工件出现甩动、偏移、同轴度超差等加工问题。从实际设备用途来看，这类夹头直接安装在车床主轴的拉管连接端，依靠主轴后端的拉紧机构推动夹头轴向位移，通过锥面配合实现夹爪的径向收缩，从而抱紧穿过内孔的待加工棒料，相比普通三爪卡盘，这类筒夹夹头的夹持同轴度更高，装夹动作更快，尤其适合直径32mm以内棒料的连续送料加工，是走心机、小型排刀车床不可或缺的配套夹具。在功能特性上，这款夹头采用开缝式弹性结构设计，头部均匀分布多道收缩槽，在轴向受力时能够均匀向内收拢，夹持力分布均匀，不会对软质金属棒料表面造成夹伤，同时自身具备较好的复位弹性，松开时夹爪能够均匀回弹，保证棒料顺畅送进；夹头的外锥面经过精密研磨，与主轴锥孔的配合贴合度高，高速旋转时的动平衡表现优异，能够支撑车床在高转速参数下完成精加工工序，有效降低加工表面的振纹风险。从设计思路来看，这款夹头整体采用分段式结构布局，尾部为圆柱导向段，与主轴内孔形成滑动配合，保证夹头轴向移动时的同轴度；中部为锥面受力段，锥度参数与车床主轴的内锥孔完全匹配，能够将轴向的拉紧力高效转化为径向的夹持力；头部为夹持工作段，内孔根据适配棒料的直径做精密公差设计，开缝的长度、宽度经过反复校核，既保证足够的收缩量适配一定范围内的棒料直径公差，又避免开槽过深导致夹头刚性不足、夹持时出现变形。在外形尺寸与安装边界上，这款夹头的整体外径与Star32J车床的主轴内孔完全适配，总长度匹配车床拉管的行程范围，安装时无需额外改装主轴结构，直接替换同规格夹头即可完成装配；夹头尾部的连接尺寸与拉管的推接结构匹配，轴向移动行程控制在合理区间，既保证足够的夹持行程实现棒料的抱紧与松开，又不会出现行程超差导致夹头脱出锥孔的问题；头部的收缩范围覆盖常用的棒料直径区间，能够满足常规小型零件加工的棒料夹持需求，同时夹头的外圆做了减重槽设计，在保证结构刚性的前提下降低自身重量，减少高速旋转时的离心力影响，提升装夹稳定性。
