工业传动用重载齿轮箱壳体结构设计

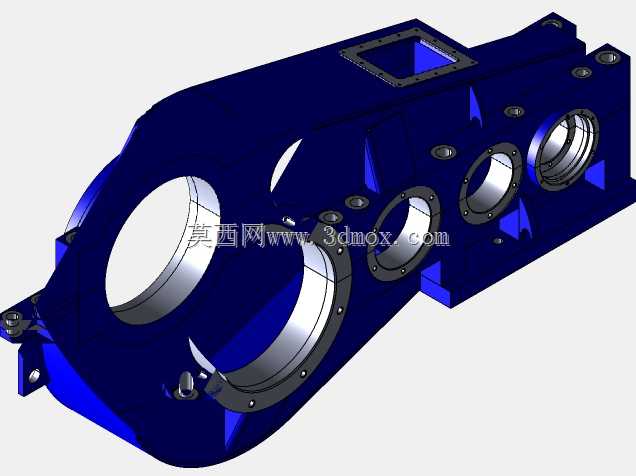

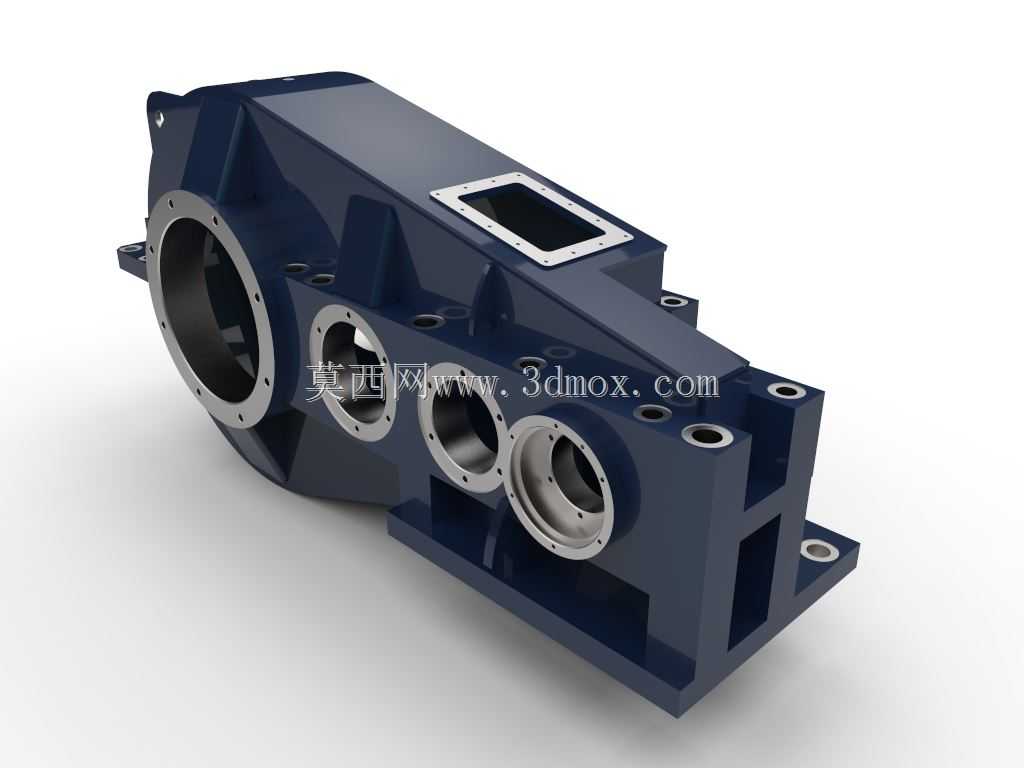

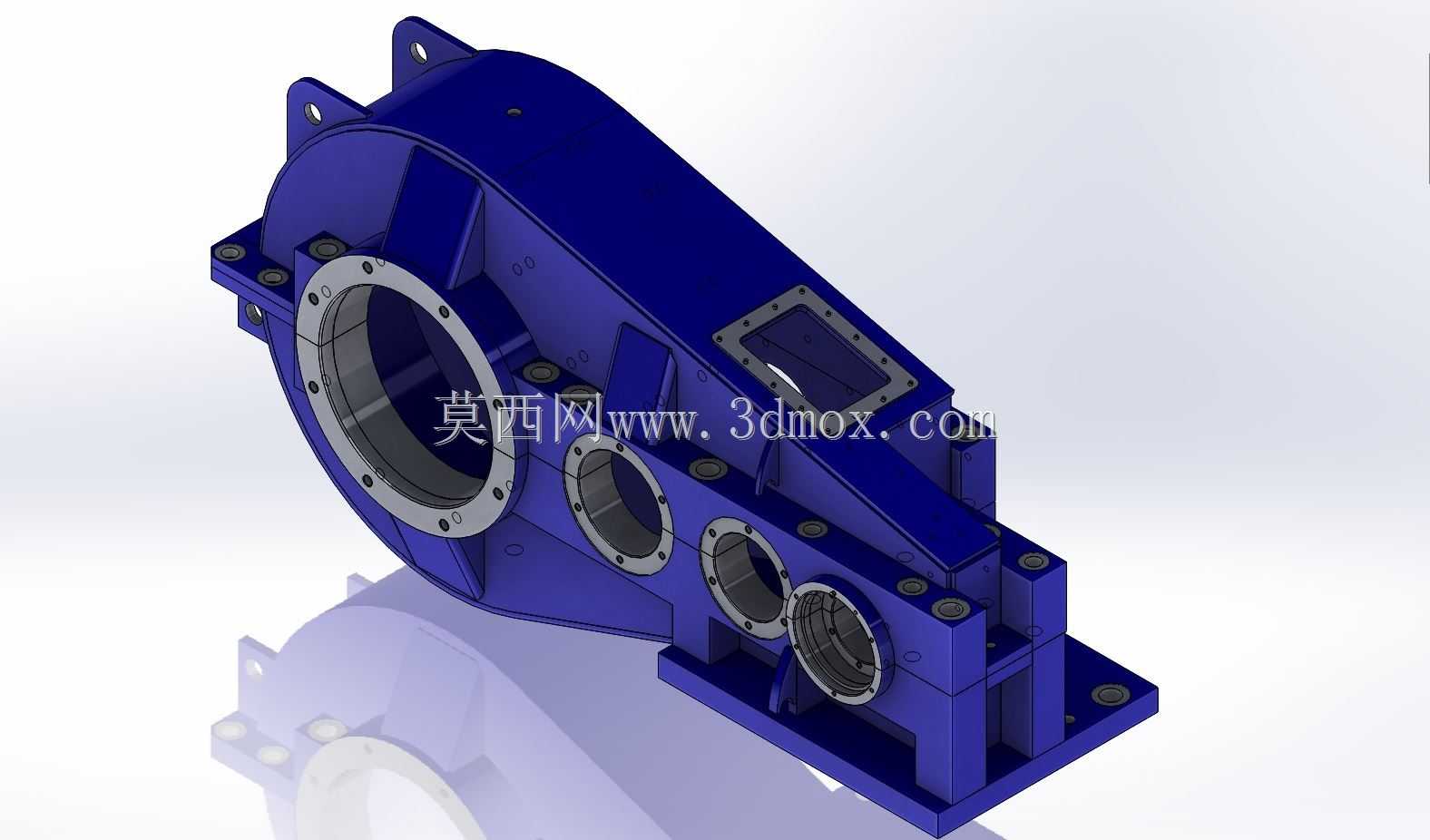

这款齿轮箱壳体是重载传动设备的核心承载构件，主要应用于矿山输送、冶金轧线、港口起重、建材生产等需要大扭矩传递的工业场景，作为传动齿轮组、传动轴系、轴承组件的安装承托基体，承担着封闭传动腔、隔绝外界粉尘水汽侵入、储存润滑介质、承受传动过程中交变载荷与冲击作用力的核心作用，是保障齿轮传动系统长期稳定运行的基础结构件。从功能特性来看，该壳体采用一体化铸造成型的主体结构，整体刚性充足，能够有效抵消齿轮啮合过程中产生的径向、轴向作用力，避免轴系偏移导致的齿轮偏磨、异响等问题；壳体侧面设置多组同轴度要求极高的轴承安装孔位，分别对应输入轴、中间传动轴、输出轴的安装位置，孔位端面预留的密封件安装槽可适配骨架油封、端盖等密封组件，防止润滑油泄漏与外界杂质进入腔体；壳体顶部开设的检修窗口可在不拆解整体箱体的情况下完成内部齿轮啮合状态检查、润滑油加注、易损件更换等日常维护操作，大幅降低设备运维的时间成本；底部延伸出的带安装孔支脚结构，可通过螺栓将整个齿轮箱牢固固定在设备机架上，支脚与主体之间设置的加强筋结构能够分散传动过程中的振动载荷，避免长期运行后安装位出现开裂变形。在设计思路上，这款壳体优先保障各轴系安装孔的位置精度与同轴度要求，通过合理的壁厚设计与加强筋布局，在控制整体重量的前提下最大化提升结构刚性，减少重载工况下的箱体形变；壳体内部预留的润滑油道与储油空间，可适配飞溅润滑、压力润滑等不同润滑方式，保证高速运转状态下各齿轮啮合面、轴承滚动体都能得到充分润滑，降低传动过程中的摩擦损耗；壳体外部的轮廓设计充分考虑了铸造工艺的脱模要求与加工工艺的装夹便利性，减少不必要的复杂曲面结构，降低生产制造过程中的工艺难度与废品率。从安装边界来看，该壳体的支脚安装孔位间距、各轴伸端的伸出长度、外接部件的连接法兰尺寸都匹配通用重载减速机的安装规范，可直接替换同规格的传统齿轮箱壳体，无需对配套设备的机架结构进行额外改造；各轴承孔的孔径尺寸、孔位间距适配标准模数的圆柱齿轮传动组安装，能够满足大减速比、高输出扭矩的传动需求，在连续重载运行的工况下依然可以保持稳定的结构强度，为内部传动组件提供可靠的防护与支撑。
