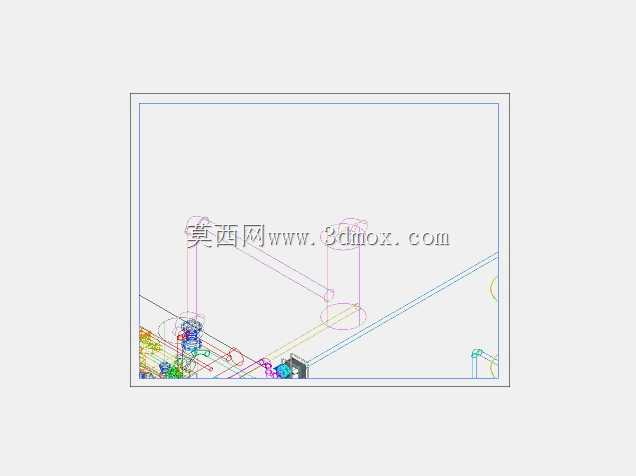

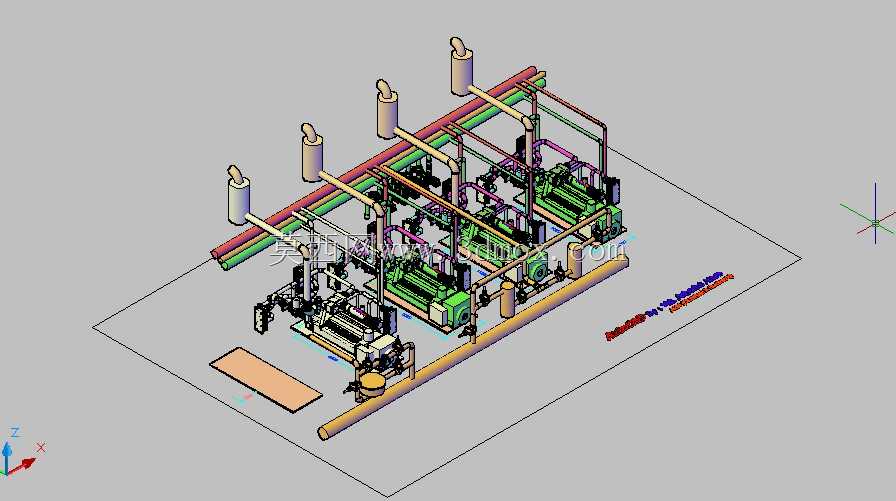

纺纱厂机组泵房配套发电系统三维布局设计

这套三维设计成果面向纺织生产厂区的动力配套泵房场景，核心服务于纺纱生产环节的连续动力保障需求，解决厂区内发电设备与泵房流体输送设备的协同布局问题，覆盖从动力输入、介质输送到管线衔接的全流程空间规划，可直接用于厂区基建阶段的施工交底、设备进场排布校验以及后期运维的点位参考。在实际生产场景中，纺纱车间对动力供应的连续性要求极高，一旦出现供电中断或循环水、工艺流体输送停滞，会直接导致纺纱工序断料、设备空转甚至半成品报废，这套设计将发电单元与泵房输送单元整合在同一空间内，既保障了外电中断时的应急供电快速切入，也让发电设备的冷却循环、泵房动力源的电力接驳路径做到最短，大幅降低线路损耗与管路压损。从功能特性来看，设计中明确区分了发电设备的运维操作空间、泵组的检修拆装区域以及各类管线的分层排布逻辑，高压供电线路与流体输送管道在空间上完全错开，避免管线交叉带来的安全隐患，同时预留了足够的设备吊装通道，满足后期核心部件更换时的作业空间需求。设计思路上完全遵循工业厂区动力站房的实际作业逻辑，没有追求视觉上的规整对称，而是以设备运维效率、管线传输效率、安全防护距离为核心优先级，先确定核心发电主机与主泵组的安装基准点，再围绕核心设备排布辅助控制阀组、接线柜、管线支架，所有转弯处的管线曲率、设备间距都严格符合工业安装规范，既避免空间浪费，也不会出现后期安装时设备干涉、操作空间不足的问题。在安装边界与尺寸把控上，设计中精准标注了每台设备的安装地脚点位、设备外缘到墙体的安全距离、管线架的安装高度，其中主操作通道预留宽度满足常规运维工具的通行需求，设备顶部的管线排布高度避开了日常巡检的视线范围，发电设备的散热通风方向与泵房的通风窗方向保持一致，无需额外增设导流设施即可满足设备散热需求，泵组的进出口管线对接角度完全匹配设备出厂的接口方向，减少了现场弯管加工的工作量，整体布局既满足当前3号机组的配套需求，也预留了后续扩容增设1台备用泵组的安装空间，适配厂区未来产能提升的配套需求。
