多机组并联发电泵组集成管路系统设计

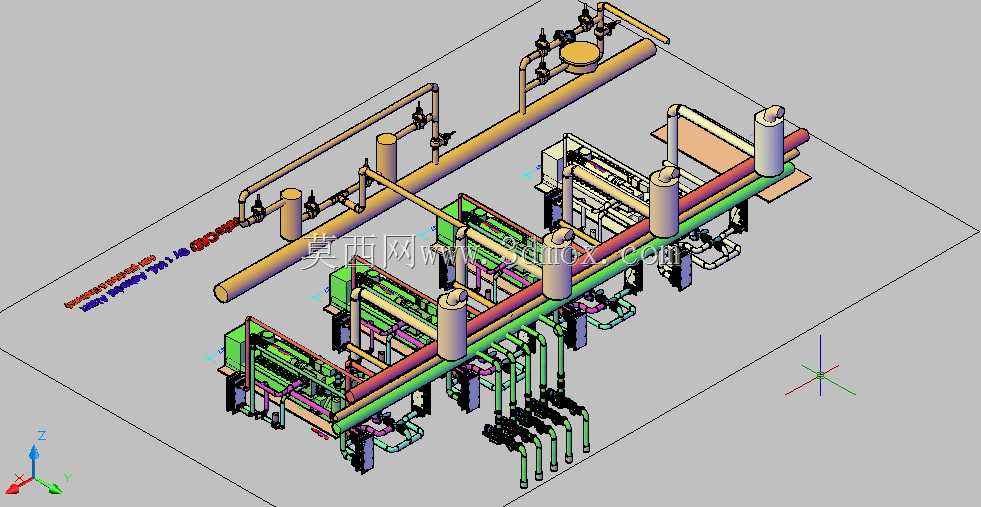

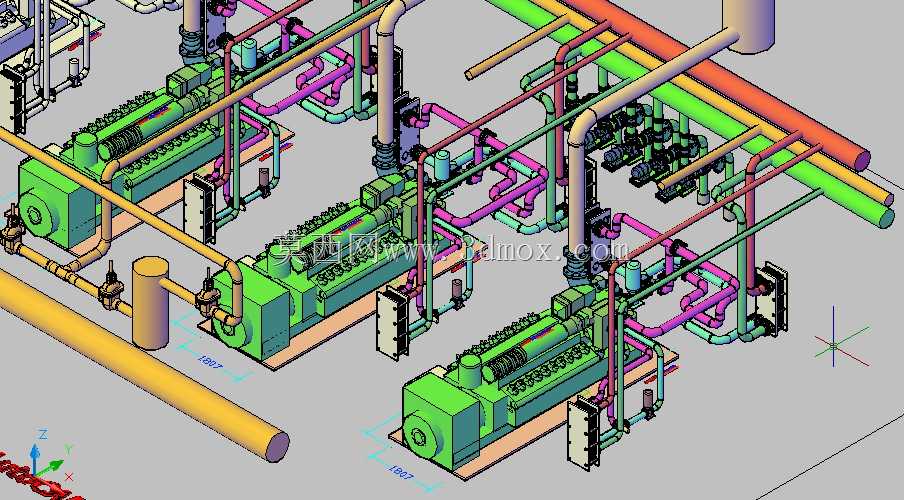

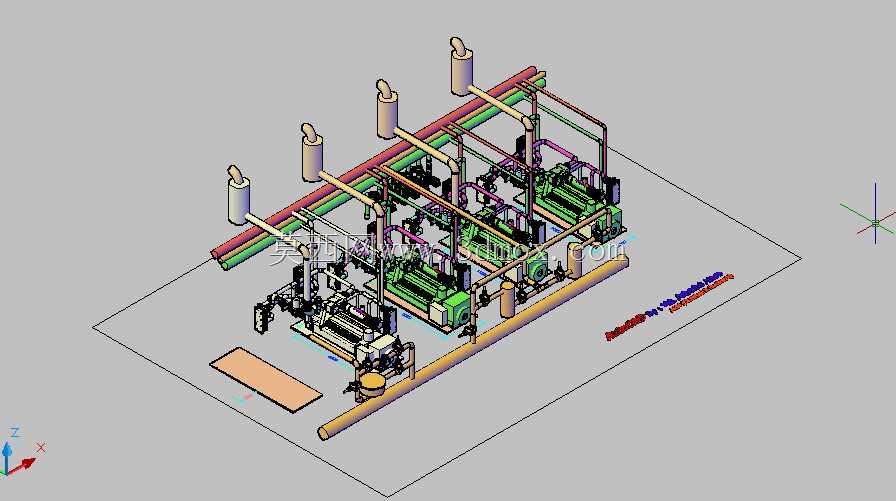

这套集成化动力流体设备，主要面向野外无电网覆盖的油气开采、应急抢险供水、偏远矿区作业场景设计，可同时满足作业区域的电力供给与大流量流体介质输送需求，无需额外搭建分散的动力与泵送单元，大幅缩减现场安装调试的周期。从结构布局来看，整套设备采用撬装式集成设计思路，将多组动力发电单元与泵送单元沿公共底座纵向排布，主输送管路沿设备顶部横向架设，各单元的排气支管统一接入顶部排气汇总管，避免现场零散布设排气管道的杂乱问题；介质输送管路通过分层支架固定，区分高压输送段、回流段与仪表检测支路，管路走向避开设备日常维护的操作空间，预留出足够的滤芯更换、紧固件拆装、仪表校准的操作间隙。设备设计阶段充分考虑了现场安装的边界条件，公共底座采用型钢焊接成型，底座边缘预留统一的吊装孔与地脚螺栓安装位，整体外轮廓适配标准集装箱运输尺寸，无需拆解即可完成整体转运；各动力单元与泵送单元之间采用弹性联轴器连接，配套的减震垫安装位在底座上预先做了定位凸台，安装时无需反复调整同轴度，可快速完成单元就位。功能层面，整套系统可根据实际负载需求灵活调整运行机组的数量，低负载时仅启动单组机组即可满足供电与泵送需求，高负载时多机组并联运行，通过管路汇总段的调压装置稳定输出压力，避免单机组过载运行；管路上预留的压力、温度检测接口可直接外接传感装置，适配自动化运行的监控需求，无需后期在管路上额外开孔焊接。从建模细节来看，所有管路的弯头半径、法兰对接尺寸均符合流体输送的工程规范，避免直角弯头造成的介质阻力损失；设备外围的操作通道预留了符合安全规范的通行宽度，高温管路段配套的隔热防护支架安装位也做了同步设计，避免后期加装防护装置时与现有结构产生干涉；各单元的排污口统一汇总到底座边缘的排污槽，方便现场收集废油、废水，满足作业区域的环保要求。
