卧式直联离心泵工业级三维结构设计

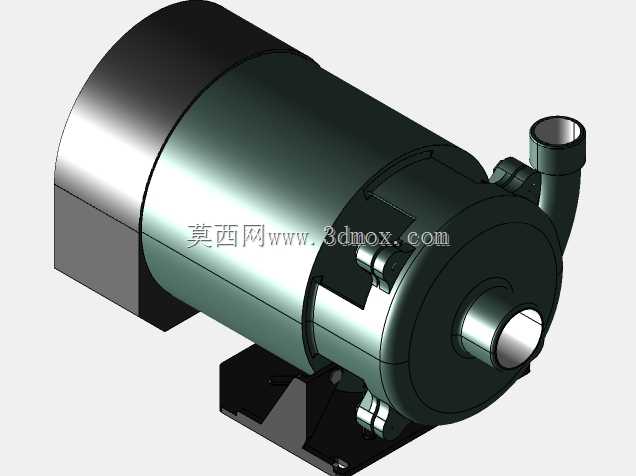

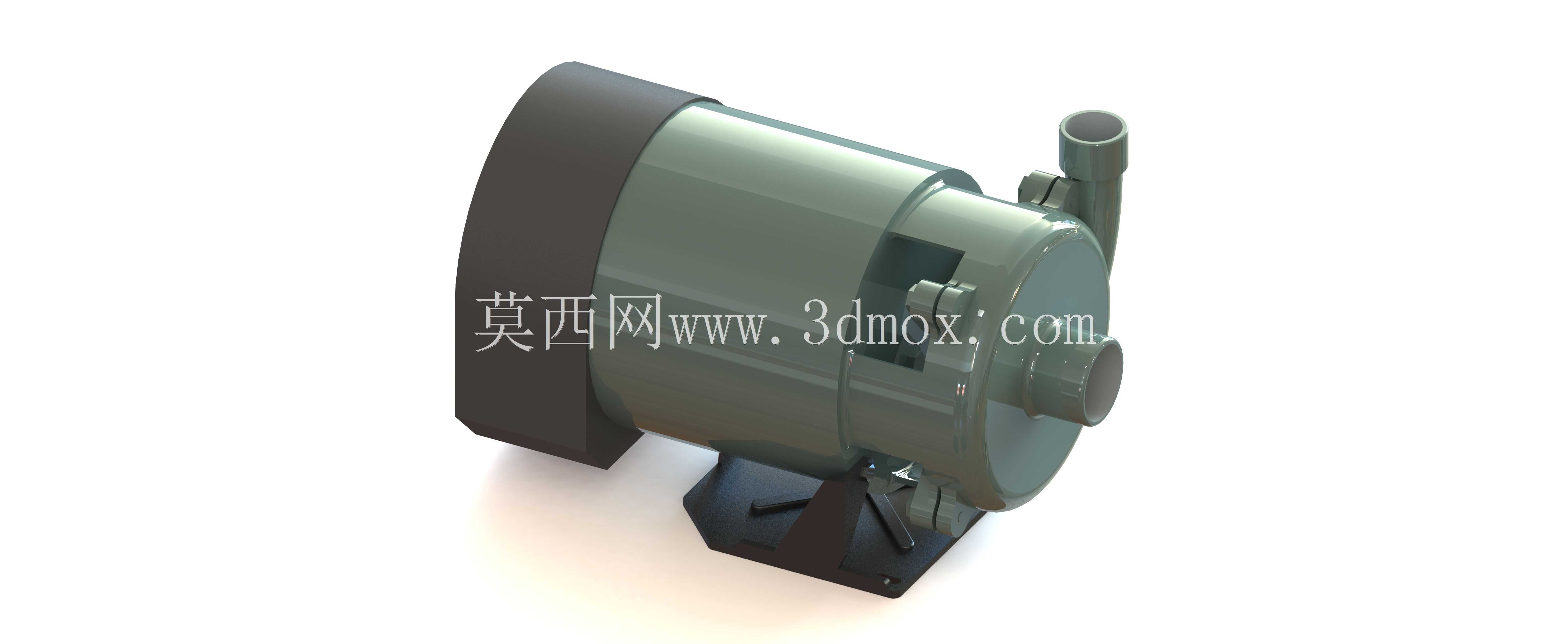

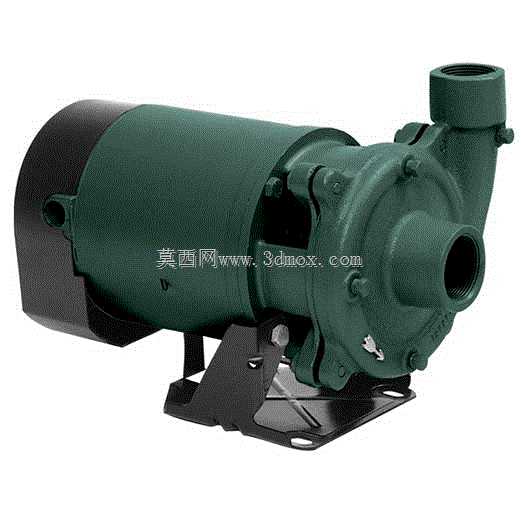

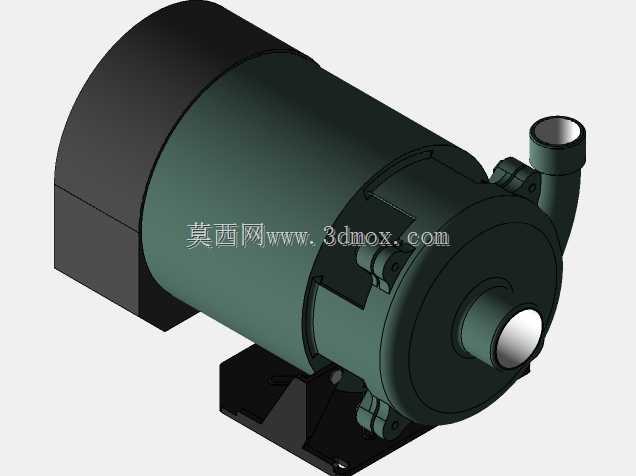

这款卧式直联离心泵的三维结构设计，紧密围绕民用给排水、小型工业流体输送、暖通循环系统等核心应用场景展开，可覆盖家庭供水增压、小型商用建筑水循环、轻型工业设备冷却供水等多类实际使用需求，能够完成清水及低腐蚀性流体的稳定输送作业。设备采用电机与泵体直联的紧凑结构设计，省去了传统联轴器连接的冗余结构，大幅缩减了设备整体轴向尺寸，让整机安装占用空间更小，适配更多狭窄安装工位的布置需求。泵体部分采用蜗壳式流道设计，在三维建模过程中对叶轮与蜗壳的配合间隙做了精准约束，既保证流体进入叶轮后能够获得稳定的离心力加速效果，又能减少流体在泵腔内部的涡流损耗，提升设备运行时的水力效率，降低不必要的能耗损失。进出水口采用标准管螺纹接口设计，匹配常规民用及轻型工业管道的安装规格，无需额外定制转换接头即可完成管路对接，降低现场安装的适配成本。底座采用一体化铸铁式支撑结构，在三维设计阶段对安装脚的螺栓孔位做了标准化定位，预留了充足的安装操作空间，能够适配常规混凝土基础、设备机架等多种安装基面，安装时可通过底座的调整面快速完成泵体水平校准，减少设备运行时的振动偏移风险。电机端采用封闭风冷式外壳结构，与泵体连接位置设置了可靠的机械密封腔结构，建模时对密封件的安装槽尺寸做了精准匹配，能够有效避免输送流体沿电机轴渗漏的问题，提升设备长期运行的可靠性。整机外形采用圆柱式主体搭配侧出管路的布局，顶部设置的排气接口可在设备初次启动时快速排净泵腔内部空气，避免气缚现象影响泵的吸水效率；泵体与电机的连接法兰做了加强筋结构设计，能够承受管路连接时的额外应力，避免长期运行后连接位置出现形变错位。在安装边界设计上，三维模型精准还原了设备各方向的外轮廓尺寸，包括底座安装孔的中心距、进出水口的中心高度、整机最大径向尺寸等关键参数，能够直接用于设备安装布局的干涉校验，帮助设计人员在管路系统搭建阶段提前确认设备安装空间，避免现场安装时出现空间不足、管路对接错位等问题。叶轮部分采用闭式结构设计，针对清水输送场景优化了叶片弧度，能够在保证输送效率的同时降低运行噪音，适配对环境噪音有一定要求的民用及商用场景。
