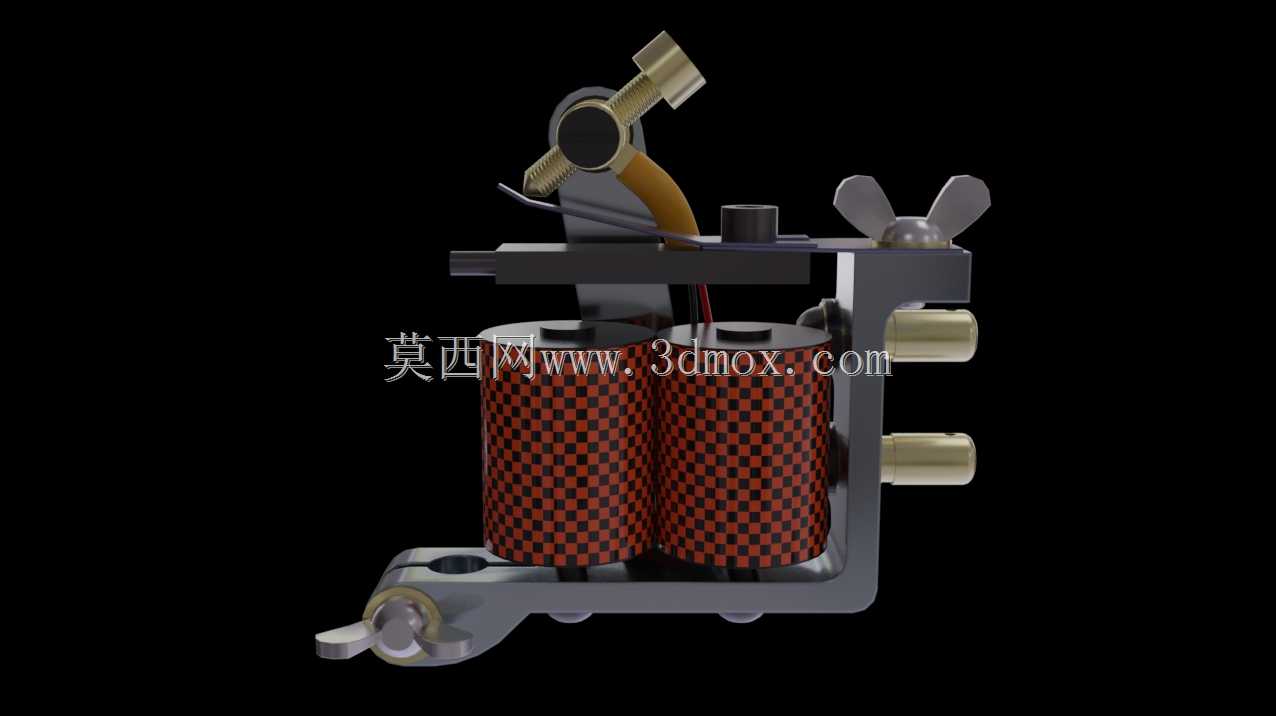

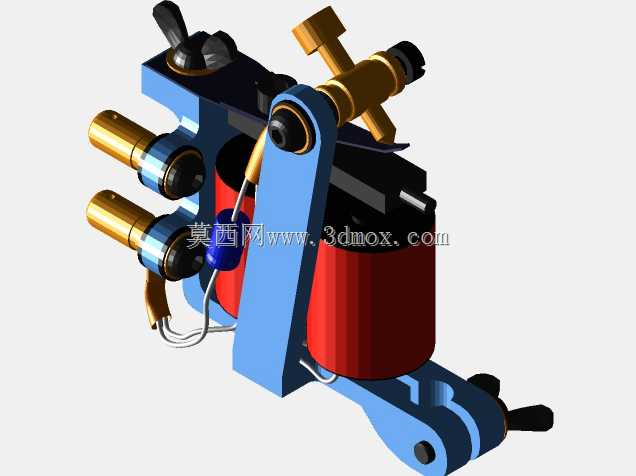

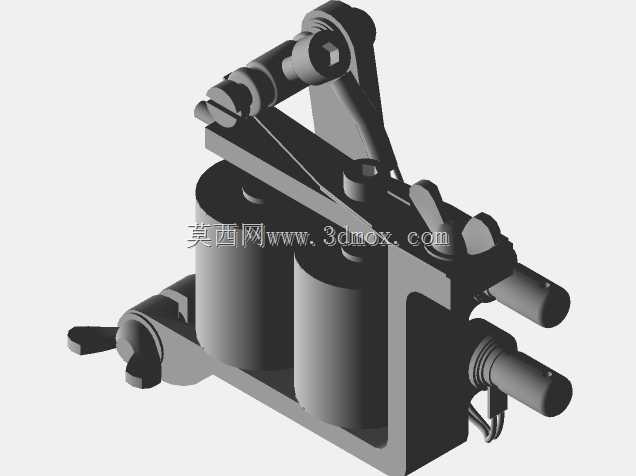

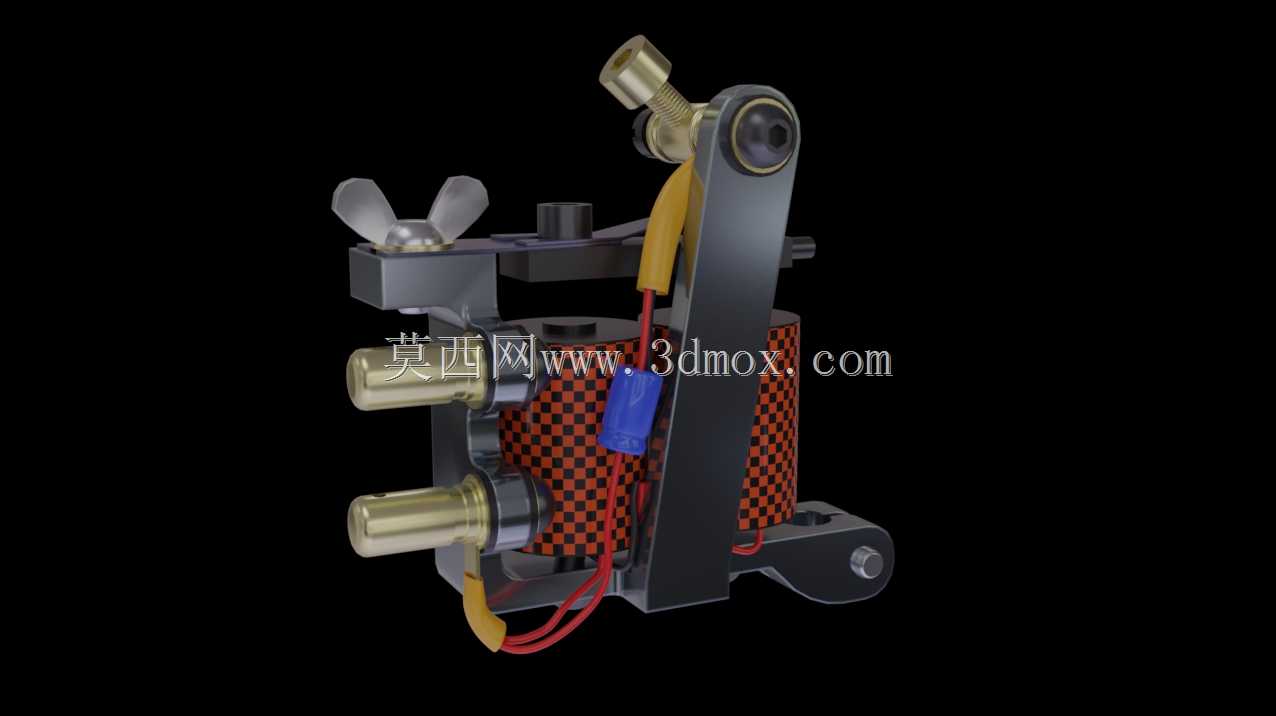

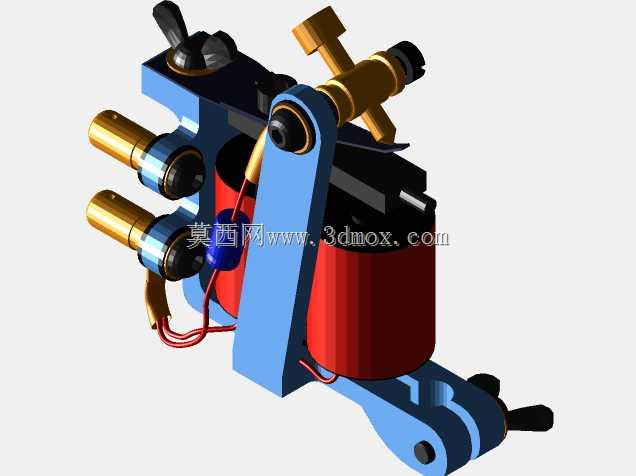

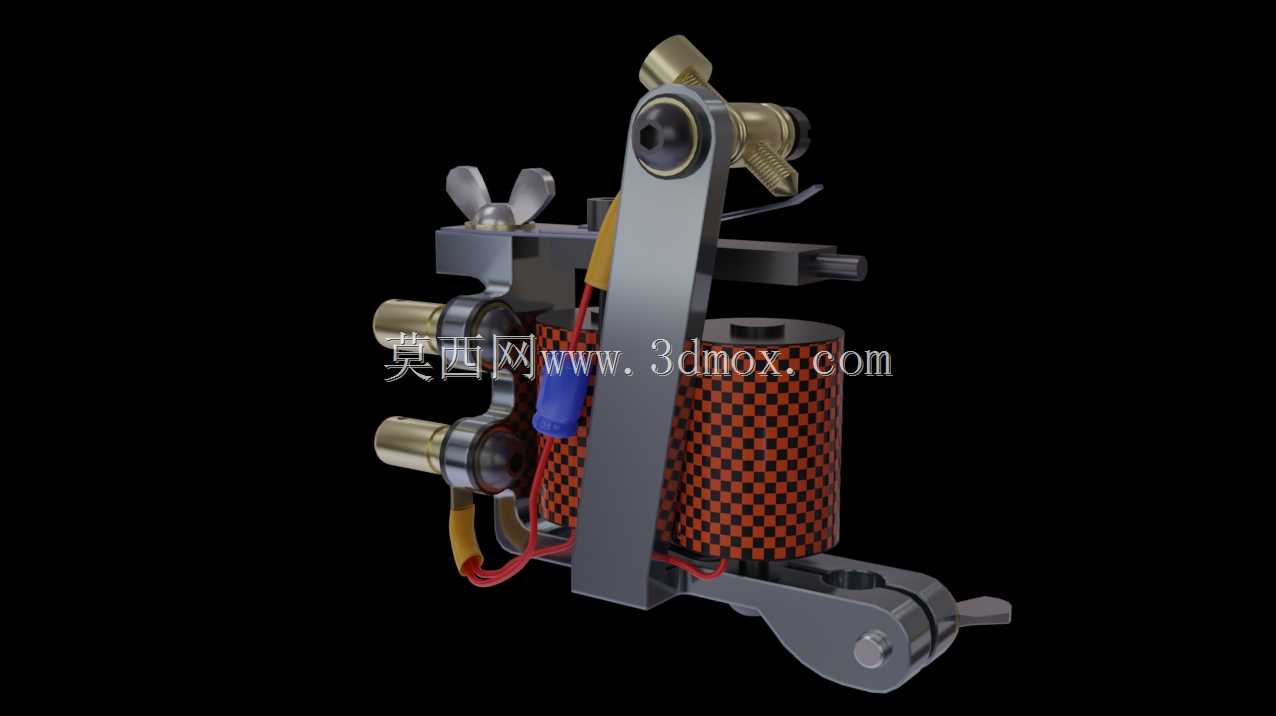

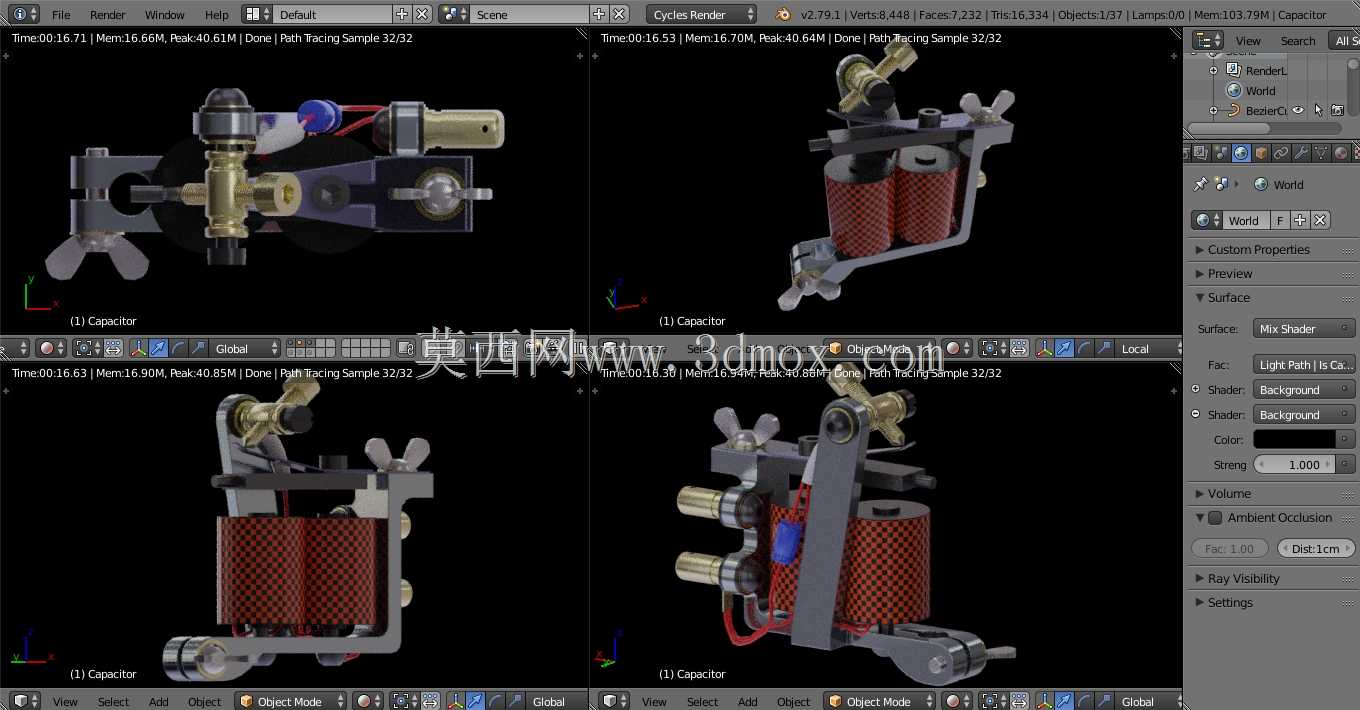

线圈弹片式纹身机结构三维设计

这款线圈驱动式纹身设备，是面向美容纹身作业场景开发的手持作业器械，主要应用于专业纹身门店、美容纹饰工作室的日常纹饰作业场景，可适配不同规格的纹身针组，完成线条勾勒、色块打雾等不同类型的纹饰操作，依靠电磁驱动的往复运动带动纹身针高频上下穿刺，将色料稳定带入皮肤表层形成持久纹饰图案。从实际作业用途来看，该设备区别于传统的手工纹饰工具，可通过稳定的高频往复动作保证纹饰深度的一致性，避免手工操作下深浅不一导致的晕色、上色不均问题，同时可通过调节触点间隙、弹片张力适配不同作业需求，无论是精细的小图案线条还是大面积的色块填充都能稳定适配。在功能特性设计上，这款设备采用双线圈电磁驱动结构，两组绕制漆包线的铁芯作为动力核心，通电后产生的交变磁场带动衔铁往复摆动，前端的针杆固定座可夹持不同型号的纹身针，设备侧面设置的触点调节螺丝可精准调整衔铁的行程范围，匹配不同长度纹身针的作业行程需求，顶部的接线端子可直连纹身专用电源，通过外接电源调节输出电压即可改变设备的工作频率，适配不同作业手法的频率要求。从设计思路层面，这款设备采用经典的立式机架布局，将线圈组件、衔铁弹片、触点调节结构、针座固定结构全部集成在一体式冲压成型的金属机架上，机架底部设置的安装孔位可适配常规的纹身机手柄卡扣，无需额外改装即可匹配市面主流的纹身机手柄、勾线配件，降低使用者的配件适配成本；弹片采用高弹性合金钢材制作，兼顾往复运动的复位弹力与长期使用的抗疲劳性能，避免高频作业下弹片断裂失效；线圈外层做了绝缘包覆处理，避免作业过程中沾染色料、清洁液体导致的电路短路问题。在外形尺寸与安装边界上，这款设备整体采用紧凑化设计，整机宽度控制在常规单手握持的适配范围内，机架的安装孔位间距符合通用纹身机的标准尺寸，可直接替换同类型传统纹身机安装到现有手柄、支架配件上，针座的伸出长度预留了足够的调节余量，可适配不同长度规格的一次性纹身针，设备的接线端子位置做了避让设计，连接勾线后不会干扰手持作业的操作角度，长时间握持作业也不会出现线材剐蹭手部的问题，整体结构在保证驱动稳定性的前提下尽可能压缩了冗余体积，减轻整机重量以降低长时间作业的手部负担。
