圆型材用带棱形钳口自动定心虎钳结构

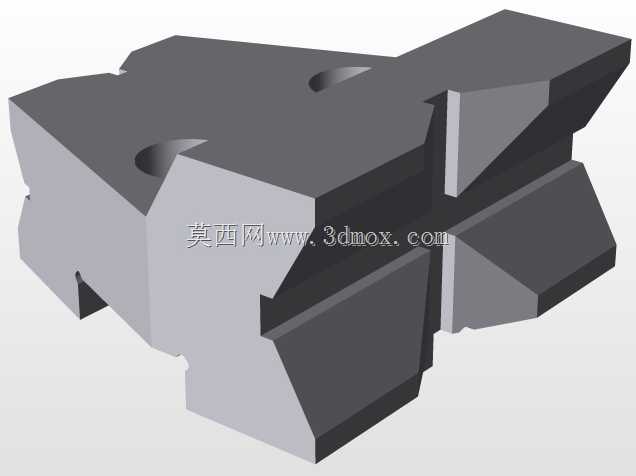

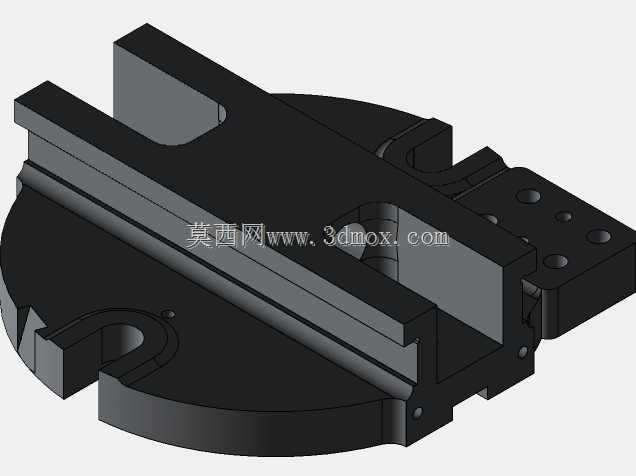

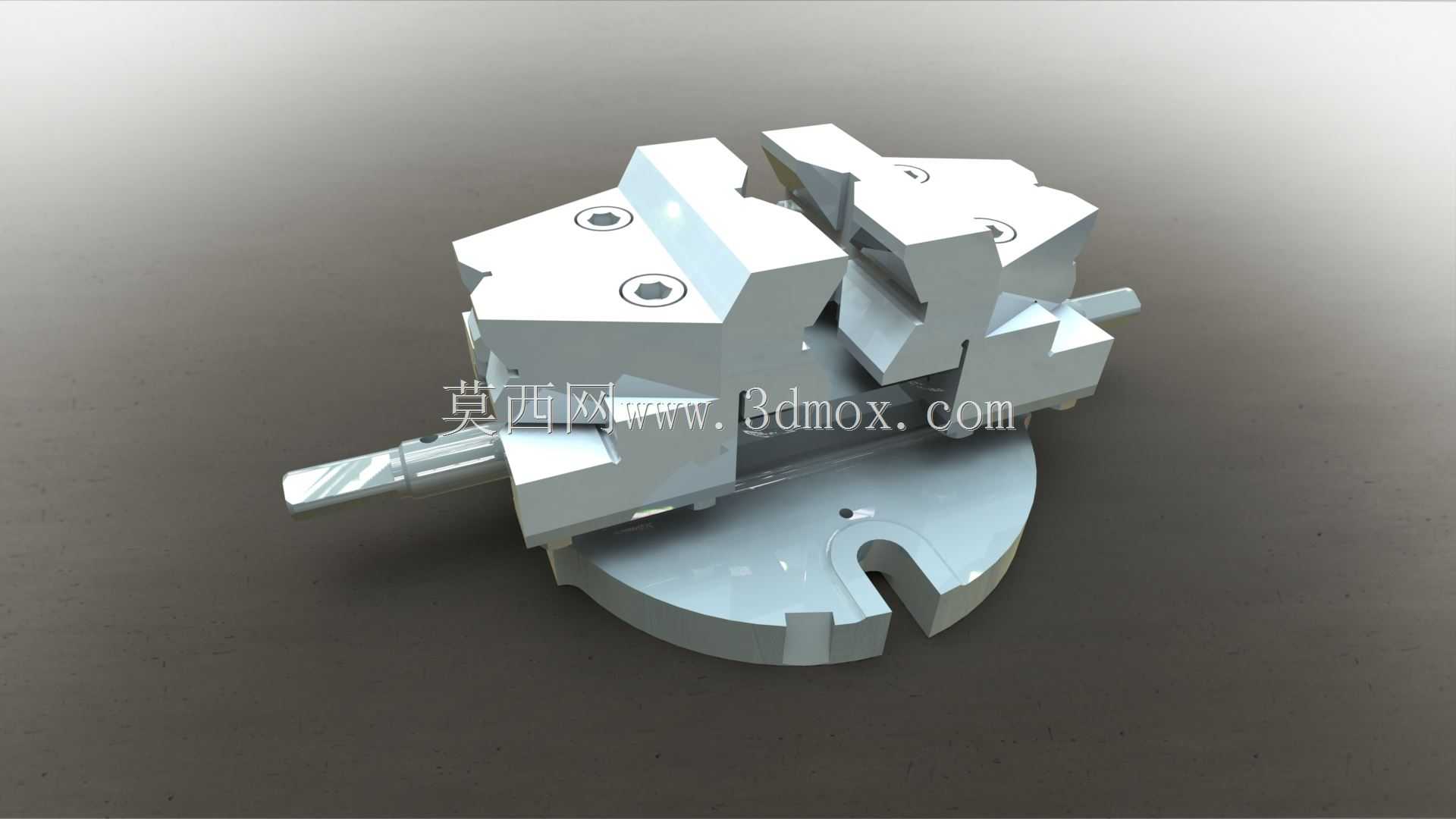

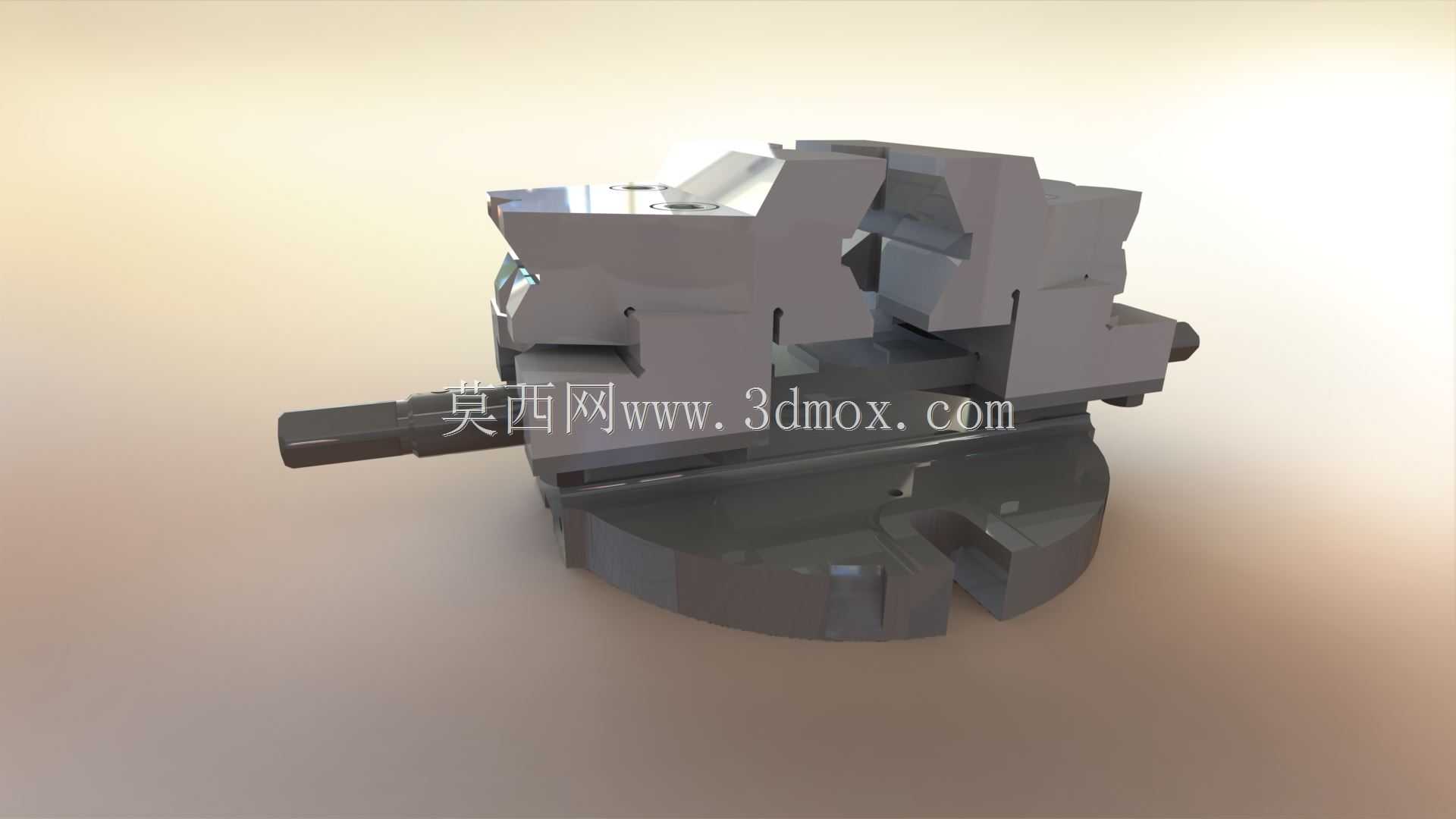

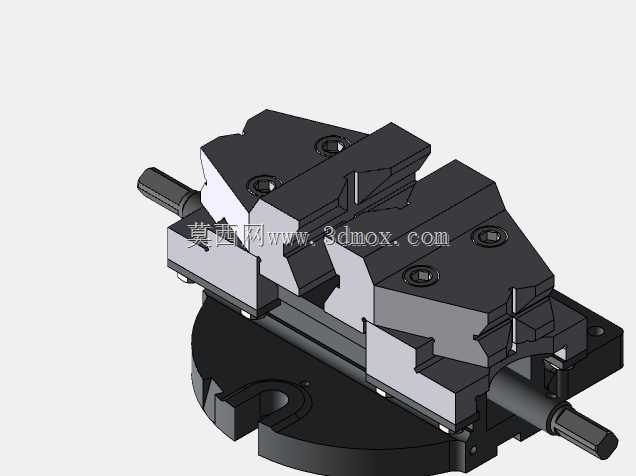

这款自动定心虎钳主要面向机械加工场景中圆截面型材的装夹需求，适配普通铣床、磨床、钻床及轻型加工中心的工作台装夹工位，可解决传统平口钳夹持圆柱类工件时易偏移、找正耗时久、夹持同轴度差的痛点，尤其适合小批量轴类零件、圆管坯料的端面加工、径向钻孔、外圆修磨等工序的工件固定作业。产品核心功能为同步对中夹持，两侧钳体通过内部丝杆的双向螺纹传动实现同步开合，装夹时可自动将圆型材的中心对准钳体的定位基准轴线，无需人工反复打表找正，能大幅缩短单件工件的装夹准备时间，同时棱形结构的钳口带有对称分布的V型定位面，与圆型材外圆形成四点接触，相比普通平钳口的线接触形式，夹持摩擦力更大，可避免工件在切削力作用下发生转动或轴向窜动，针对不同直径的圆型材，钳口的棱形接触面可适配一定尺寸范围内的工件，无需频繁更换钳口配件。从设计思路来看，整体结构采用底座与钳体分离的模块化布局，底部圆盘式安装座带有对称分布的安装槽，可配合机床工作台的T型螺栓实现任意角度的旋转固定，满足工件斜向加工的装夹需求；传动丝杆采用梯形螺纹设计，具备良好的自锁性能，夹持到位后不会因切削振动出现松脱问题，钳体与底座之间设置有导向滑轨，可保证两侧钳体开合过程的运动同轴度，避免出现卡滞或夹持偏斜的情况。外形尺寸方面，整体安装座直径适配中小型机床的工作台装夹范围，钳体最大开合行程可覆盖常规机械加工中常用的圆型材直径区间，安装时底座下表面与工作台面完全贴合，安装槽的槽宽符合通用机床T型螺栓的尺寸标准，无需额外加工转接板即可直接固定，钳体的整体高度控制在合理区间，装夹后工件的加工面可避开钳体干涉，满足刀具的走刀空间要求，同时外露的传动丝杆端部采用标准方头设计，可配合普通扳手实现快速夹紧与松卸，适配车间常规操作工具的使用习惯。
