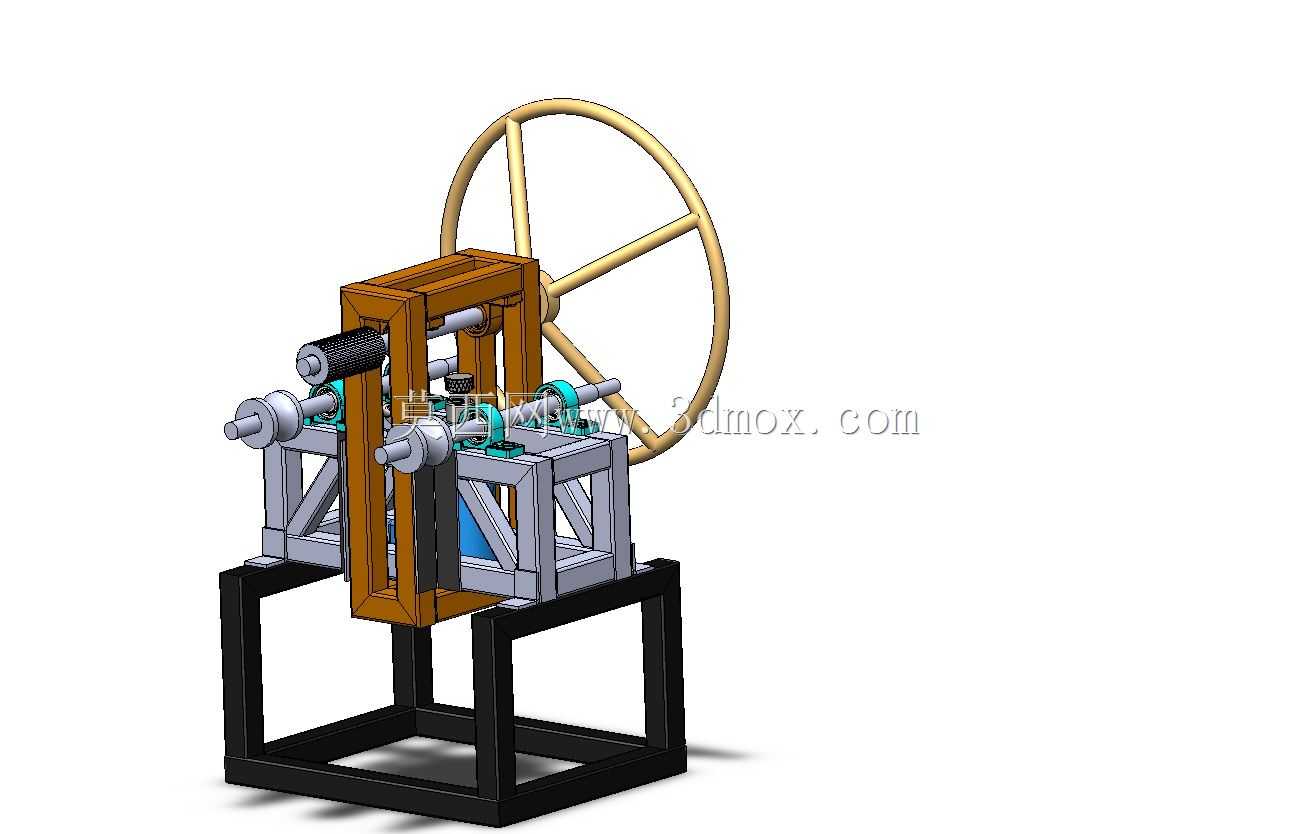

手动液压管材母线弯制加工设备结构

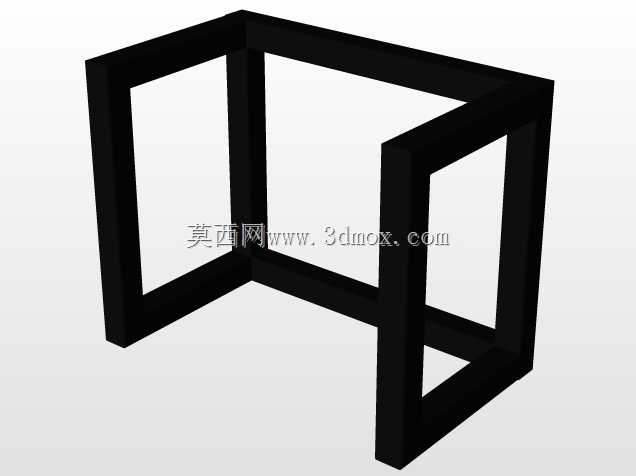

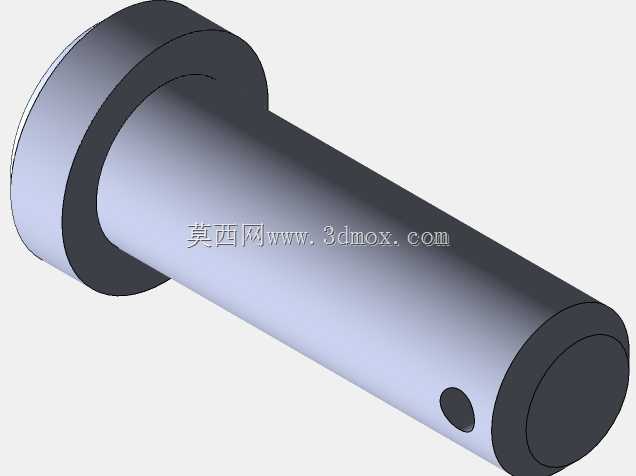

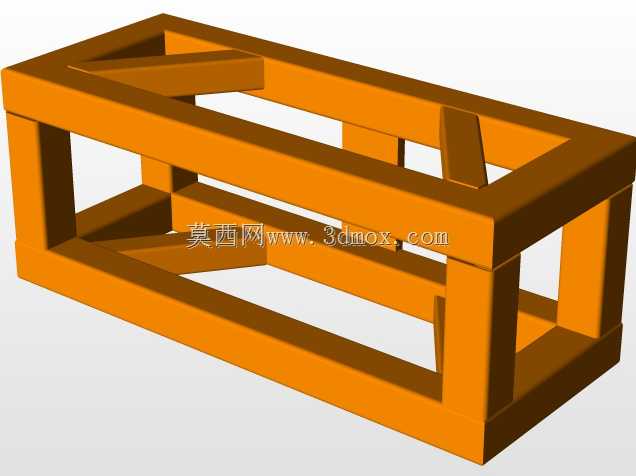

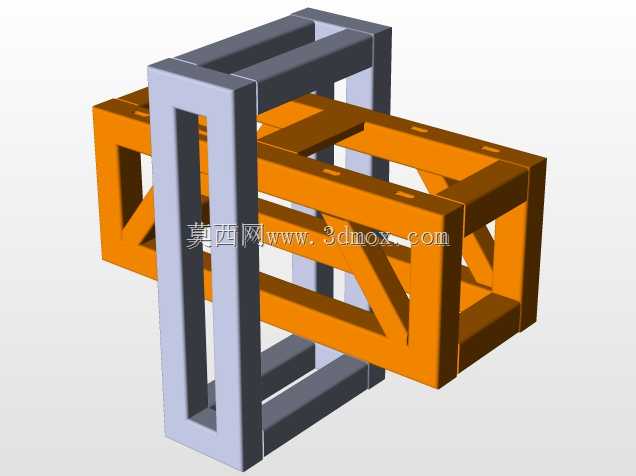

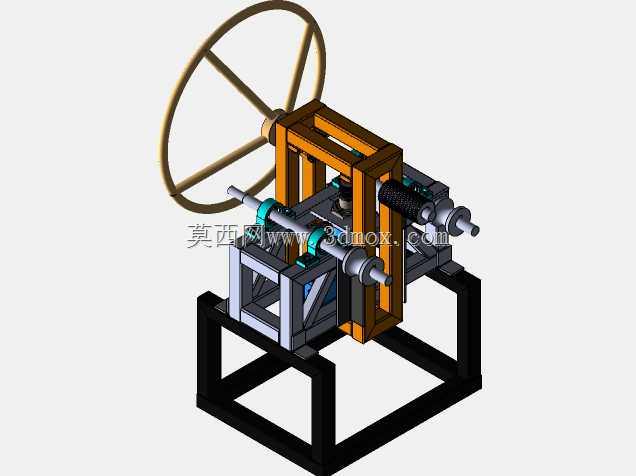

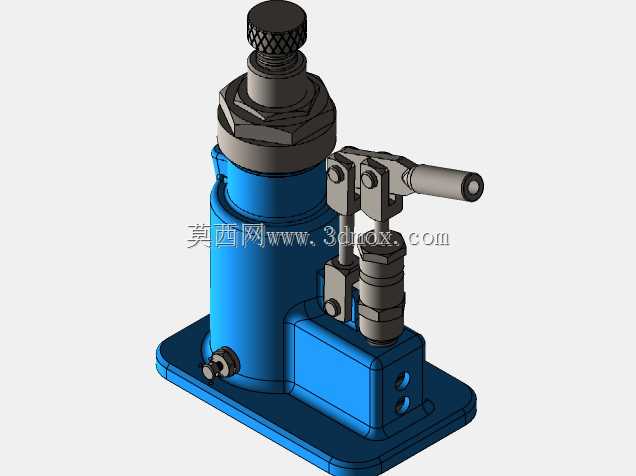

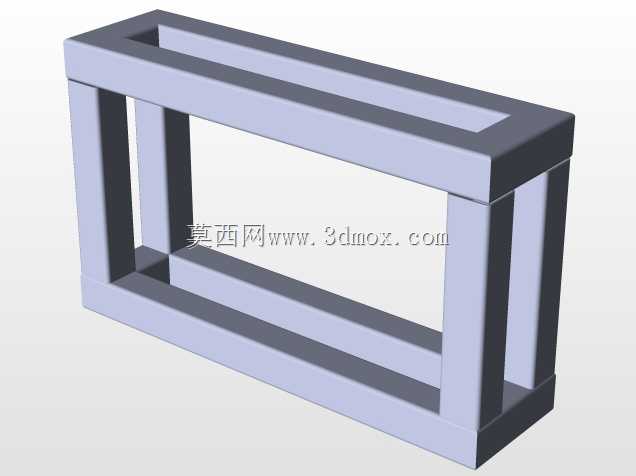

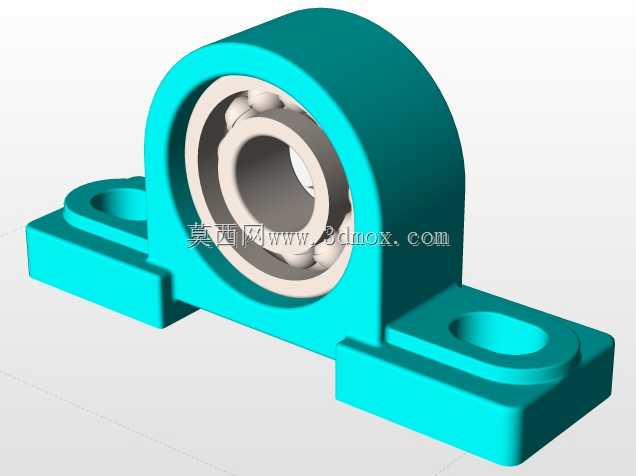

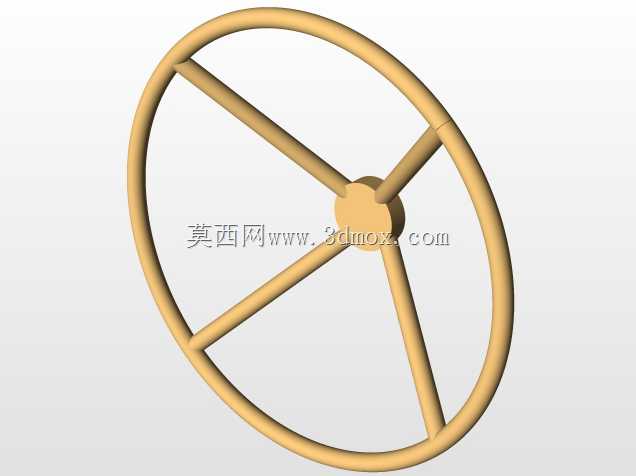

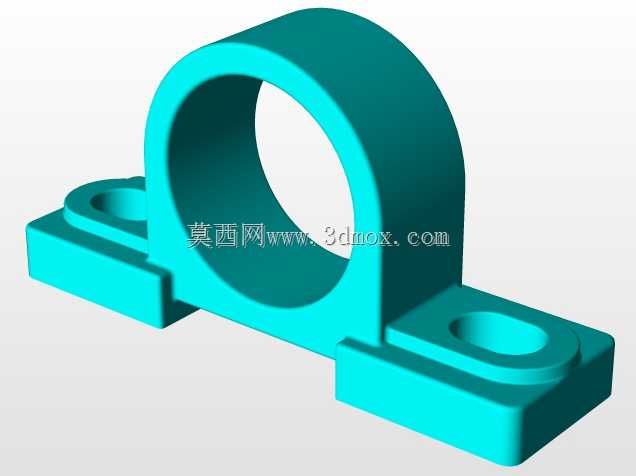

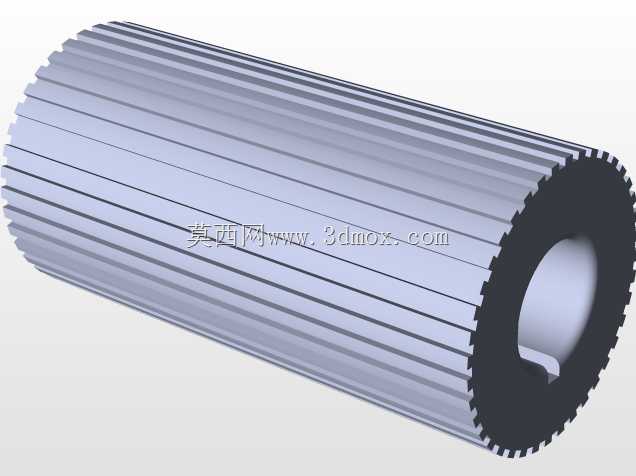

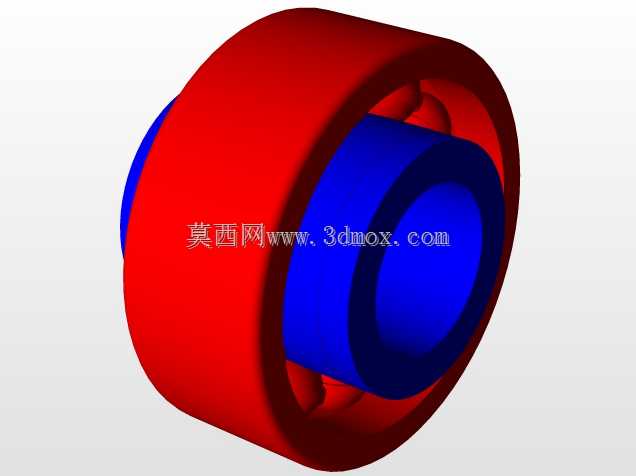

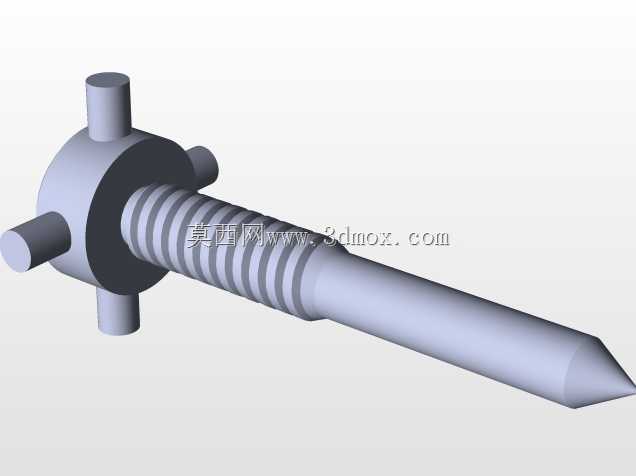

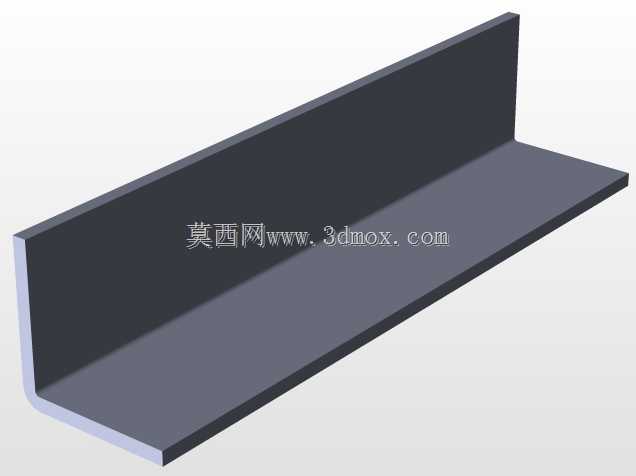

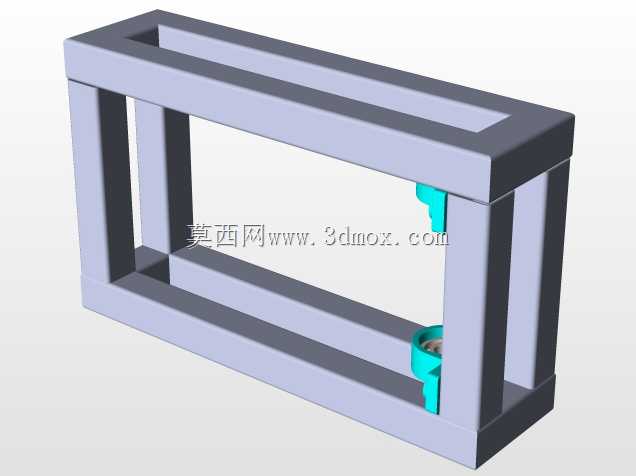

该设备主要面向五金加工、电气母线排加工、小型管材预制等作业场景，可适配小口径金属管材、铜铝母线排的定角度弯曲作业，常见于小型五金加工厂、电气成套装配车间、现场管线维修作业场景，无需外接大功率动力源即可完成常规弯制作业，适合小批量、多规格的弯制加工需求，能够替代纯手动弯折工具降低作业劳动强度，同时避免大型数控弯管设备的高成本投入与场地占用问题。设备核心功能为通过液压传动提供稳定的弯制推力，配合不同规格的弯制模具，可完成不同半径、不同角度的管材与母线弯曲作业，手动转轮结构用于精准控制进给行程，操作人员可通过转轮的转动圈数直观把控弯制进度，配合侧边的定位轴结构可对工件进行牢靠夹持，避免弯制过程中工件移位导致的角度偏差、表面划伤问题。机架采用方管焊接框架结构，底部为方形落地支撑框架，上部为双层承载结构，下层框架预留液压元件安装空间，上层框架承载传动与执行组件，整体结构重心偏低，作业过程中设备稳定性强，无需额外打地脚螺栓固定即可放置在常规工作台面使用，整体安装边界紧凑，占用工作台面尺寸较小，适合空间有限的小型作业工位摆放。设计过程中优先考虑手动操作的人机合理性，操作转轮设置在设备侧上方，符合站立操作时的手臂活动范围，操作过程中无需大幅度俯身或抬臂；液压执行组件布置在机架中部，受力路径沿机架竖直框架传递，可避免偏载导致的机架变形；弯制工位设置在设备前端，工件取放无需绕过其他结构，上下料操作顺畅。传动结构采用齿轮副配合丝杠传递转轮的输入扭矩，将手动转动的动力转化为液压组件的加压行程，传动过程平稳无卡顿，可实现小行程的精准进给，保证弯制角度的控制精度；各转动配合位置均设置轴套类耐磨结构，长期使用磨损量小，维护时仅需定期加注润滑脂即可保证运行顺畅。设备整体外露部件均做了圆角处理，避免操作过程中尖锐边角剐蹭操作人员，弯制工位预留足够的工件避让空间，可适配一定长度的管材、母线排连续弯制作业，无需对工件进行多次截断处理，能够有效提升现场加工的作业效率，降低材料损耗。
