力士乐A6VM107轴向柱塞式变量马达结构

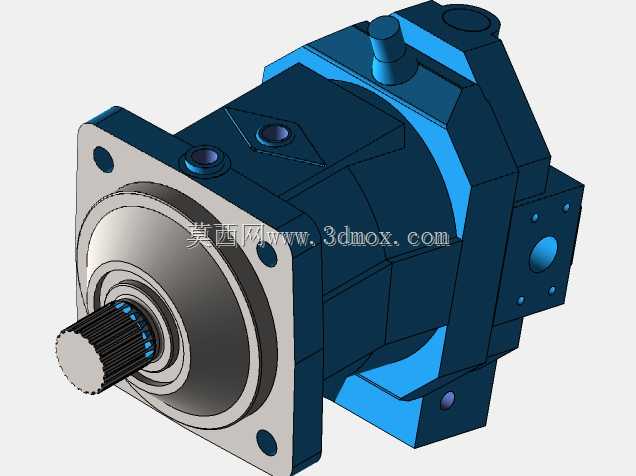

这款轴向柱塞式变量马达是开式与闭式液压回路中的核心执行元件，广泛适配工程机械、重型冶金设备、矿山采掘装备、大型船舶甲板机械以及起重运输设备的液压驱动场景，能够在高压工况下持续将液压能转化为旋转机械能，为负载提供稳定可控的扭矩与转速输出。在实际作业场景中，这类马达常被用于挖掘机的回转机构、掘进设备的行走驱动、卷扬机的提升单元以及注塑机的锁模回路，可适应重载冲击、频繁启停、正反转切换的复杂工况，在环境温度波动大、作业载荷变化剧烈的户外施工场景中也能保持稳定的工作状态。从功能特性来看，该变量马达具备无级排量调节能力，可根据负载压力与系统流量的实时变化自动调整输出排量，在轻载高速工况下切换至小排量状态提升作业效率，在重载低速工况下切换至大排量状态输出大扭矩，兼顾作业效率与动力输出需求；内部采用球面配流结构与柱塞滑靴静压支撑设计，大幅降低了运动副之间的摩擦损耗，同时内置的高压溢流缓冲结构能够吸收负载突变带来的压力冲击，延长元件的使用寿命。在设计思路上，整个模型严格遵循轴向柱塞马达的经典布局逻辑，主体采用分体式壳体结构，前端集成带渐开线花键的输出轴与安装法兰，中部为缸体、柱塞、回程盘组成的转子运动组件，侧部与顶部预留了标准的进出油口、泄油口以及变量控制机构的安装接口，所有配合面均按照液压元件的密封要求设计了对应的密封槽位，既保证了内部高压油腔的密封性，也方便后期的维护拆解。从安装边界来看，前端方形安装法兰设置了均匀分布的螺栓定位孔，输出轴的花键参数、轴伸长度完全匹配行业通用的安装尺寸标准，壳体上的油口采用标准公制螺纹连接规格，整体安装距、壳体最大回转半径均经过精准校核，能够直接替换同规格的同类型马达，无需对设备原有安装基座与管路进行额外改造，可大幅缩短设备维修与元件替换的周期。模型完整还原了马达外部的所有结构细节，包括壳体的加强筋结构、油口的防护凸台、变量控制模块的外形轮廓，能够直接用于液压系统的布局干涉检查、设备装配模拟以及液压原理的教学演示场景。
