大学项目桁架式承重结构桥模型

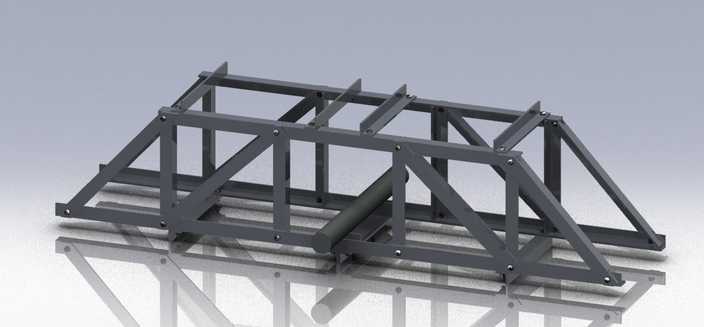

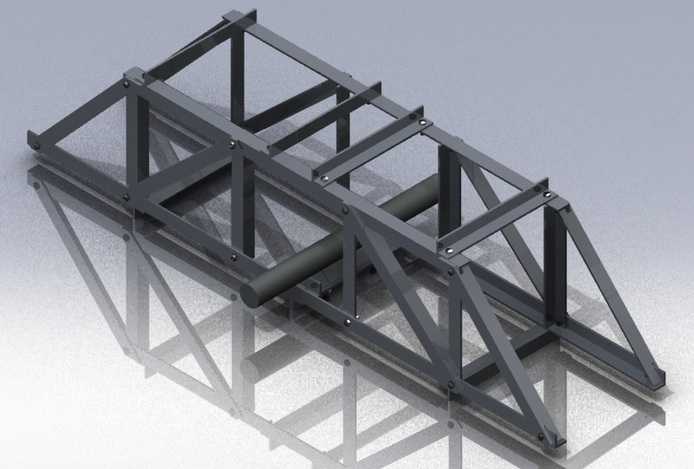

本模型为大学项目研发的桁架式承重桥结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循结构力学设计准则，对每一处杆件的连接节点、受力路径都做了精准的几何还原，确保模型结构与实际设计方案完全一致。模型整体采用经典的三角桁架受力体系，上下弦杆、斜向腹杆、横向连接杆件均按照受力大小匹配对应截面尺寸，所有杆件之间采用螺栓连接的节点形式，建模时对螺栓孔位、连接耳板的细节都做了精细化处理，还原了真实钢桁架桥的装配逻辑。渲染阶段采用哑光深灰金属材质模拟钢制构件的质感，搭配高反光地面做倒影效果，清晰呈现出桁架结构的空间层次与装配关系，材质参数调整时重点突出金属构件的磨砂质感与边缘的高光细节，让整体渲染效果更贴近真实钢制结构的视觉表现。结构设计上，模型以最大化跨距承载能力为核心目标，通过三角桁架的受力分解特性，将桥面荷载均匀传递到两侧支座，中部设置的横向加强构件用于提升结构整体抗扭性能，避免大跨距下的侧向失稳问题，杆件排布经过多轮力学验算优化，在保证整体承重能力的前提下尽可能减少冗余构件，实现结构轻量化与承载能力的平衡。设计思路围绕结构力学课程的实践验证需求展开，从初始的杆件受力计算，到三维建模中的结构排布调整，再到节点连接形式的优化，全程以打破同跨距承重记录为目标，每一处结构调整都对应受力分析的优化结果，模型既可以作为结构力学教学的演示案例，也可用于同类桁架结构设计的参考，完整还原了从力学计算到三维结构落地的全流程设计逻辑，所有构件的几何尺寸都经过精准校准，可直接用于后续的有限元受力仿真分析或者3D打印验证制作。
