便携式聚光太阳能户外烹饪装置设计

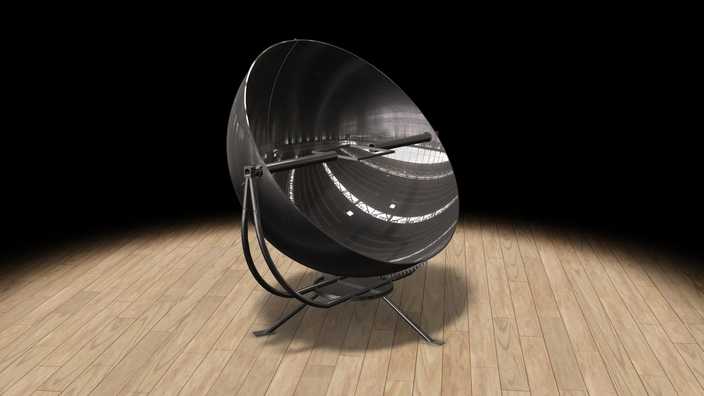

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕抛物面聚光反射镜为核心结构展开设计，建模阶段严格遵循光学聚光原理，对抛物面曲面进行曲率连续优化，确保平行入射的太阳光可精准汇聚至焦点位置，实现2000摄氏度以上的聚光升温效果。模型构建过程中，对反射镜面采用高反射抛光金属材质进行渲染设置，通过调整材质的粗糙度、反射率与环境贴图参数，还原真实镜面不锈钢的亮面反光质感，同时对支撑结构件做哑光金属材质区分，通过光影层次凸显各部件的装配关系。结构设计上，整套装置采用可拆分便携化思路，支撑腿设置为可拆卸圆管方管焊接结构，搭配可旋转调节的齿轮升降机构，通过齿轮与齿条的啮合传动实现聚光镜角度的灵活调整，用户可根据太阳方位快速调节聚光角度，无需额外工具即可完成角度锁定，满足户外移动使用的快速拆装需求。焦点位置配套设置通用金属托架，可适配平底锅、煮锅、烧水壶等多种常规烹饪器具，支持煎烤、炖煮、烧水等多种烹饪场景，整套装置展开后2.4米直径的聚光面可在15分钟内完成常规烹饪加热，折叠后可适配车载、露营携带等多种移动场景。建模过程中对所有连接部位的螺栓、转轴、焊接点位均做了精细化还原，齿轮啮合部位做了干涉检查，确保转动结构无运动冲突，支撑腿的受力结构做了承重仿真校验，保证放置烹饪器具时的结构稳定性，整体模型完整还原了装置的装配逻辑与运动原理，可直接用于结构优化、3D打印验证与产品展示渲染使用。
