皮带传动式离心鼓风机结构设计

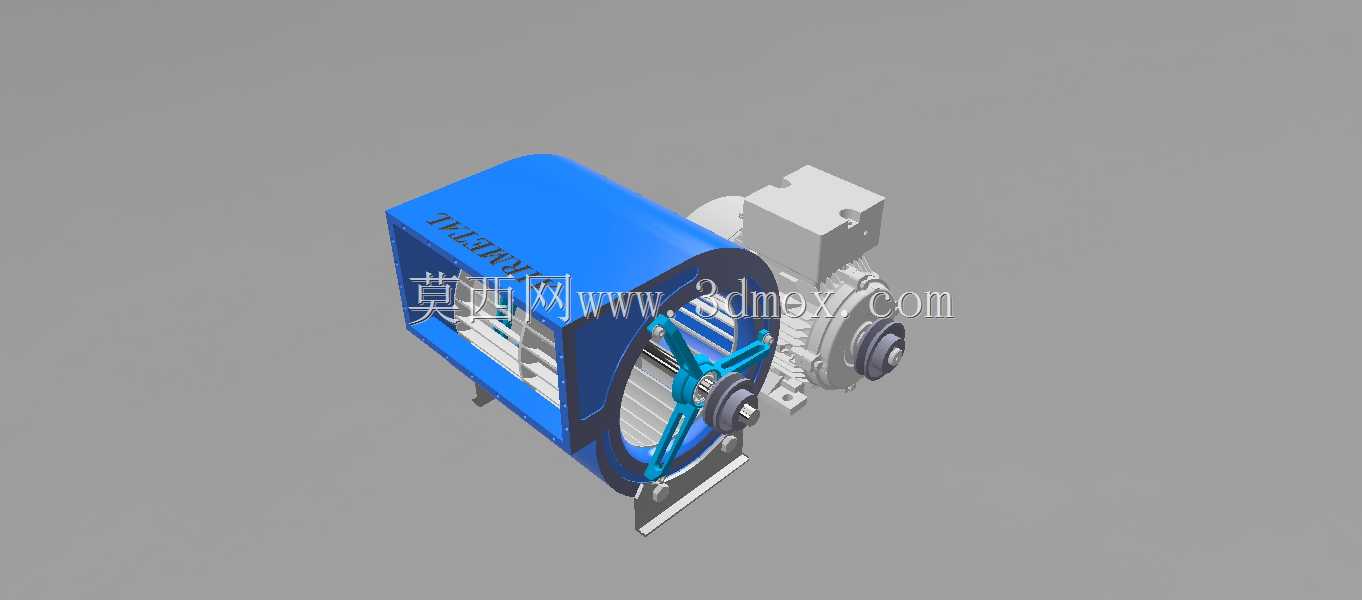

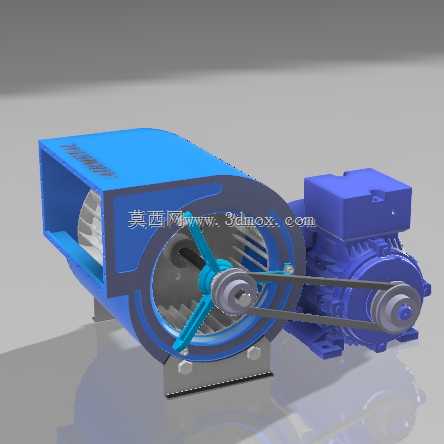

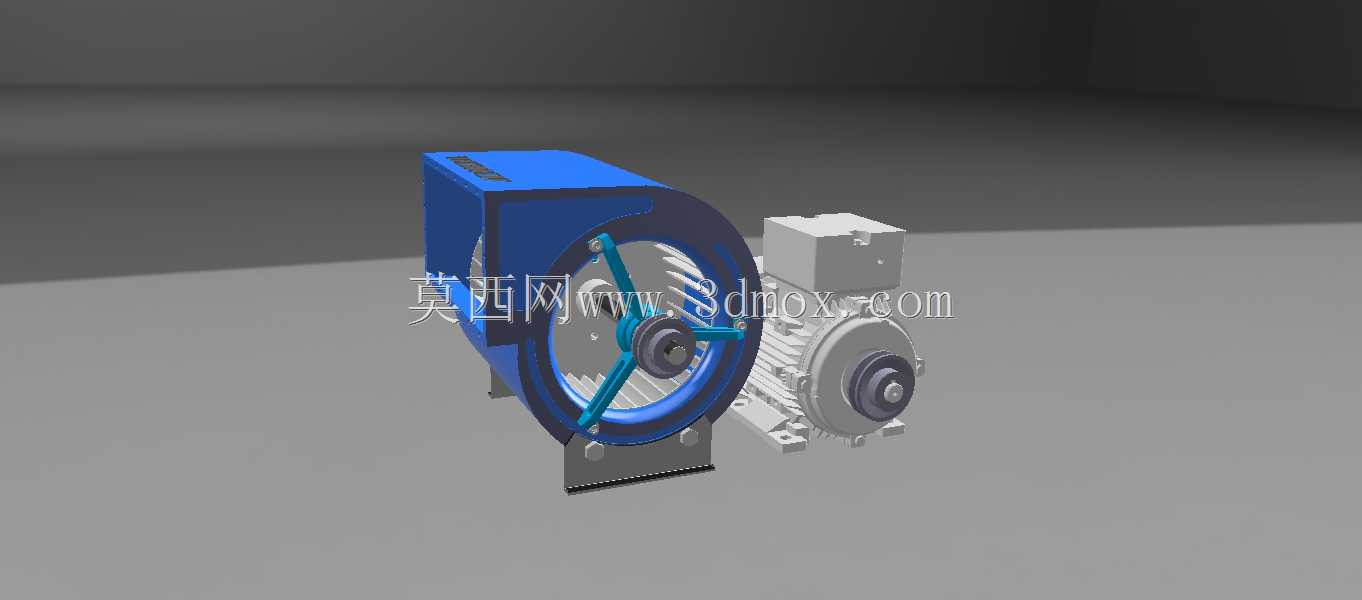

这款皮带传动式离心鼓风机，主要面向工业厂房通风换气、生产环节气力输送、除尘系统风源供给、工业炉窑送风助燃等核心应用场景，可适配不同工况下的风压风量需求，在车间环境调控、生产物料输送、燃烧效率提升等环节发挥关键作用。设备采用分体式传动布局，将离心风室与驱动电机分置两侧，通过皮带轮组实现动力传递，这种布局既可以通过更换不同直径的皮带轮灵活调整叶轮转速，匹配不同工况的风压输出需求，也能避免电机直接接触风室输送的高温、含尘气流，大幅延长驱动部件的使用寿命。风室主体采用蜗壳式流道设计，进风口设置在蜗壳侧方正中位置，配合前倾式多叶片叶轮结构，气流从轴向进入叶轮后，在叶片的高速带动下获得动能，再沿蜗壳流道逐步减速增压，最终从切向出风口稳定输出，相比轴流风机能够提供更高的送风压力，适配长距离管道送风、高阻力工况的通风需求。叶轮与蜗壳之间预留了合理的间隙，既避免运转过程中出现部件剐蹭，也能减少间隙漏风带来的效率损失，传动部位的皮带轮外侧预留了防护罩安装位，实际落地应用时可加装防护结构，避免异物卷入传动结构引发安全隐患。安装底座采用一体化焊接式结构，风室与电机共用同一安装平面，底座上预留了对应规格的安装螺栓孔位，可直接固定在混凝土基础或者钢制安装支架上，安装时需要校准电机轴与风室叶轮轴的平行度，调整皮带张紧度至合理区间，避免运转过程中出现皮带打滑、异常振动等问题。设备的进出风口均采用标准法兰连接结构，可直接对接对应管径的通风管道，无需额外制作转接结构，大幅降低现场安装的施工难度。整体结构设计充分考虑了日常维护需求，蜗壳侧面预留了检修开口，可在不拆卸整体管道的情况下完成叶轮清灰、轴承润滑等日常维护操作，有效降低设备全生命周期的运维成本。
