18吨自动开合模液压压力机结构设计

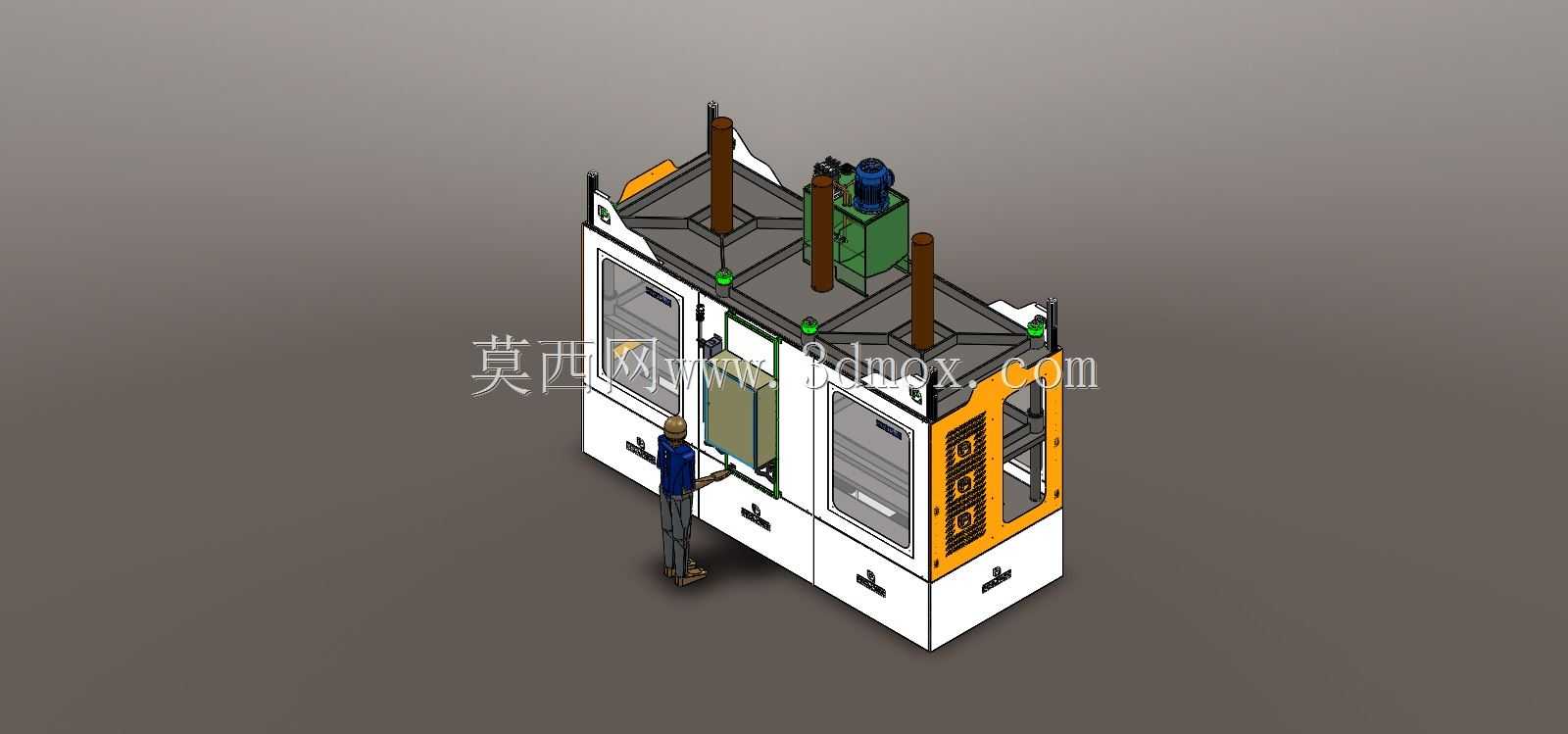

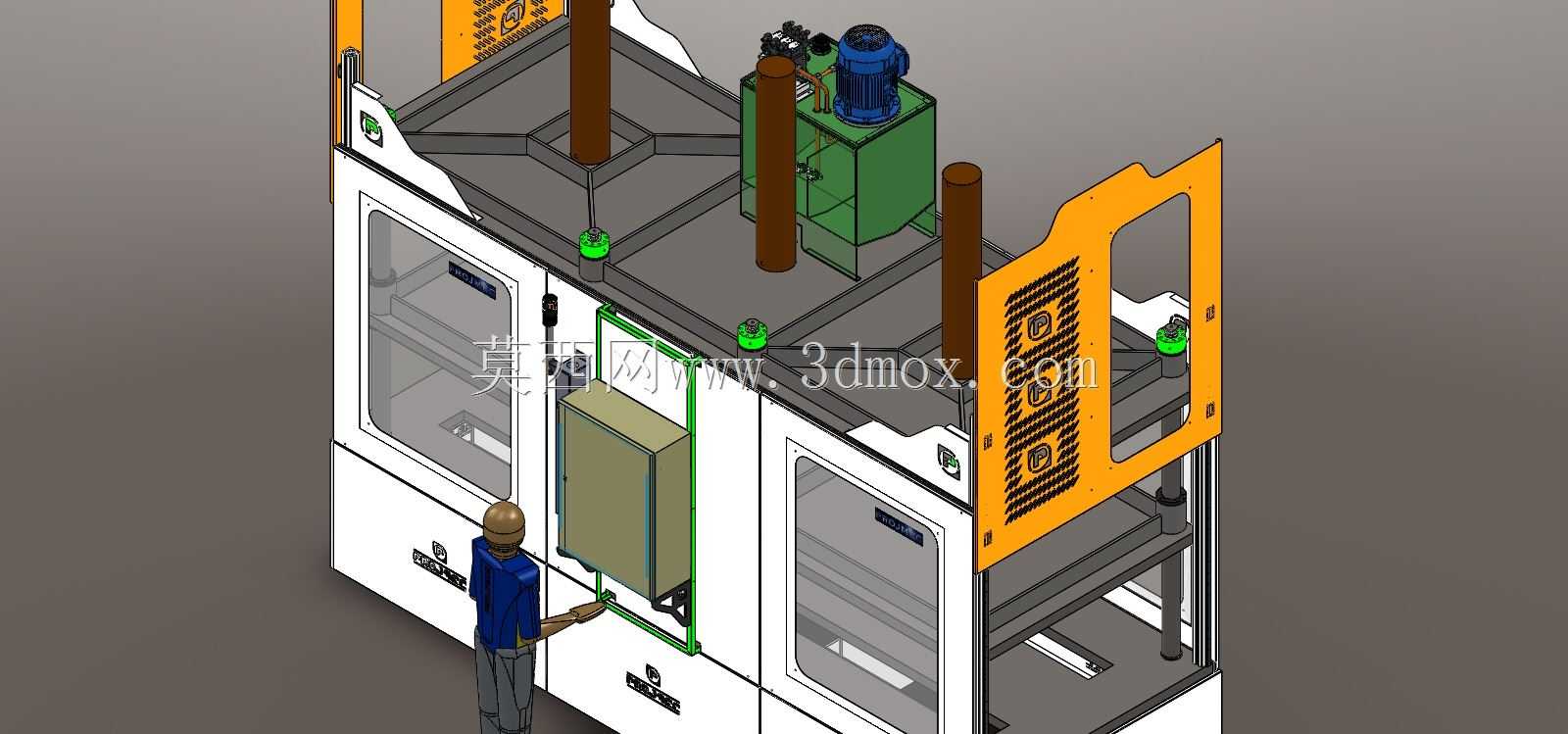

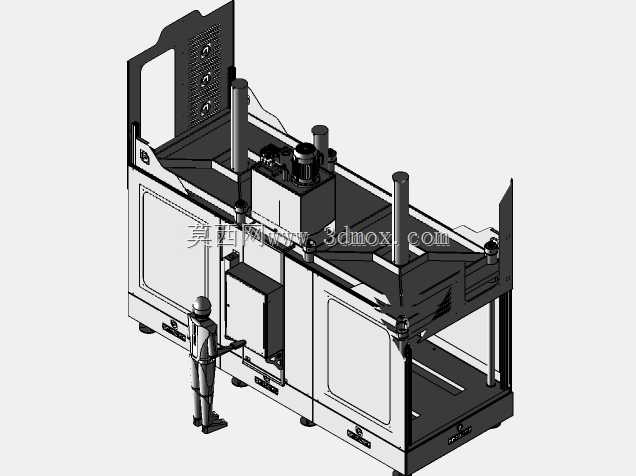

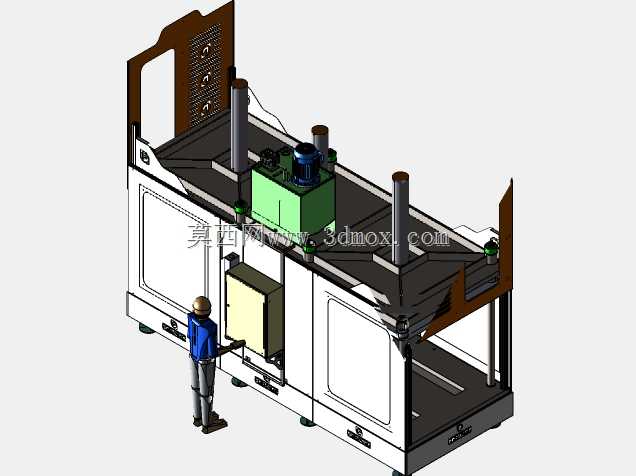

这款18吨规格的液压压力机，主要面向中小型金属板材冲压、非金属板材压制成型的加工场景，常见于五金零配件加工、小型复合材料制品生产、家电零部件冲压成型的车间产线中，可完成板材冲裁、浅拉伸、压装校直、复合材料热压定型等多类加工工序，适配多品种小批量的柔性生产需求，也可嵌入半自动产线作为核心压制作业工位使用。设备整体采用框架式立式结构布局，主体框架采用加厚钢板焊接后去应力处理，保障长时间满负荷作业下的结构刚性，避免长期承压出现框架形变影响加工精度。设备设置了4mx1、2mx2、3m三档不同规格的自动开合作业开口，可适配不同幅面的加工工件，无需频繁调整作业空间即可完成不同尺寸工件的加工作业，大幅降低换产调整的辅助时长。设备内部集成了内置板材输送辊道结构，可配合上下料工位完成工件的自动送入与成型后工件的送出，减少人工上下料的搬运强度，同时规避人工进出作业区的安全风险。液压动力单元布置在设备顶部框架区域，采用立式柱塞油缸配合独立的液压站结构，油路排布紧凑规整，既减少了地面占用空间，也便于后期液压元件的维护检修，油缸的压合行程设置了多档限位调节结构，可根据不同工件的压合深度需求灵活调整行程参数，适配不同厚度工件的加工需求。设备的操作侧设置了带安全防护的透明观察窗与安全联锁防护门，防护门配备安全锁止结构，门体未完全闭合时设备无法启动压合作业，充分保障操作人员的作业安全，侧面与背面设置了可拆卸的检修护板，便于日常对内部管路、电气元件的巡检维护。设备的安装边界充分考虑了车间常规布局需求，整体占地面积适配中小型加工车间的工位排布，底部设置了可调式支撑脚座，可根据地面平整度调整设备水平度，无需额外制作复杂的安装基础，即可完成设备的就位调试，外接液压管路与电气接口均布置在设备侧方的统一接口区域，便于车间管线的规整排布，减少现场安装的施工量。设备的操作控件集中布置在正面操作区，符合人体工程学设计，操作人员站立作业时即可轻松完成所有参数调整与作业启停操作，配合内置的输送辊道，单人即可完成整台设备的常规加工作业，有效降低生产环节的人力成本。
