立式四立方储液罐体结构设计

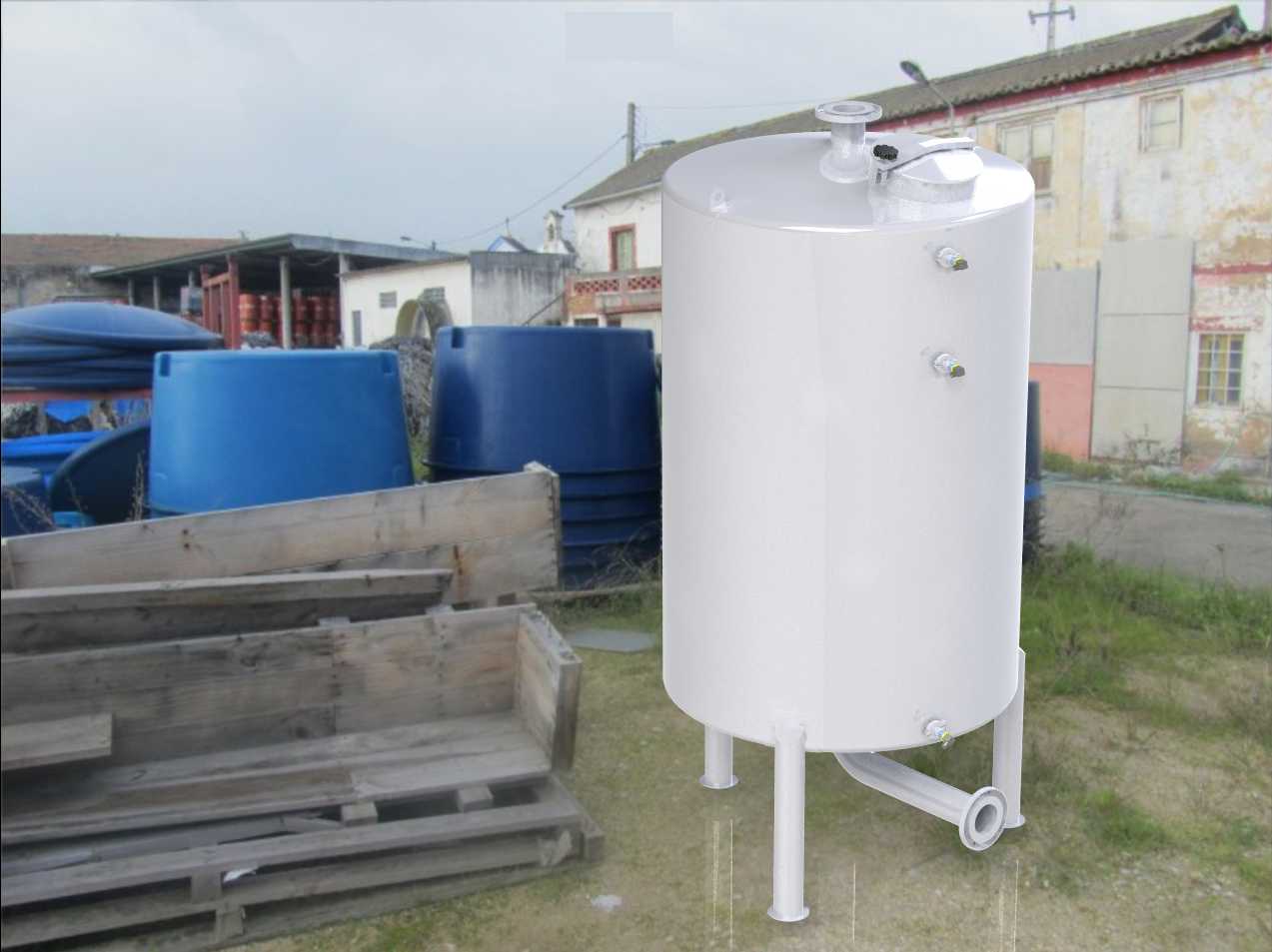

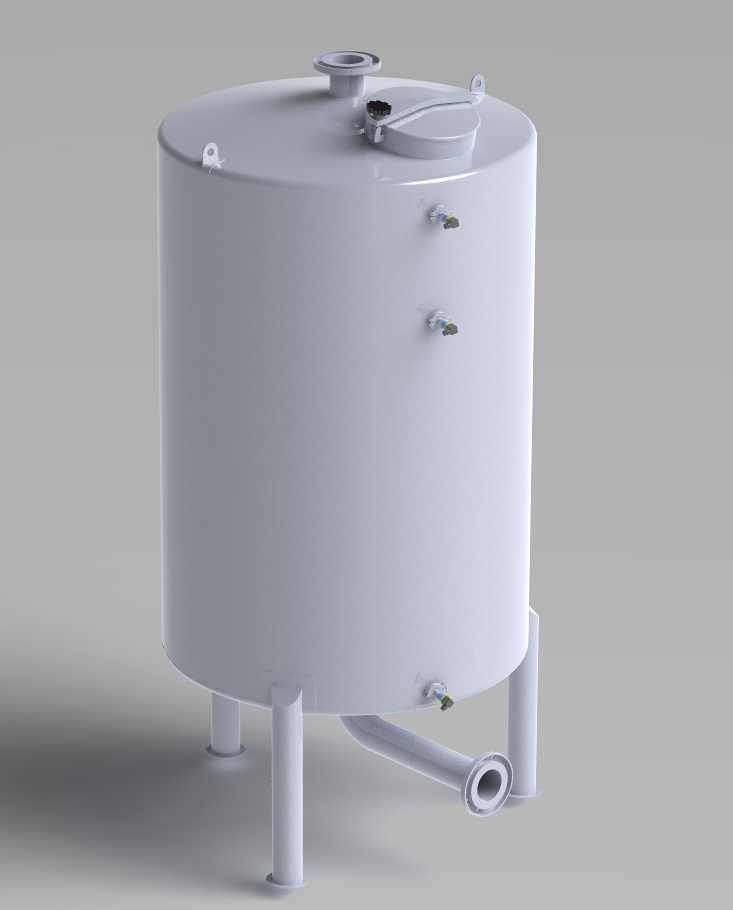

　　这款立式储液罐体的有效容积为4立方米，整体采用圆柱形筒体搭配椭圆形上封头的结构形式，在工业现场多用于燃油、工艺水剂、中性化工介质的暂存与中转，常见于小型生产车间的供油单元、水处理工段的中间储水环节、零散加注站点的储料工位，适配常压下的流体存储需求，不适合带压工况的介质储存。从结构设计逻辑来看，筒体采用等壁厚卷制焊接成型，相比方形储槽，圆柱形结构在同等壁厚、同等容积下的受力均匀性更优，内部介质静压力可沿筒壁均匀分散，不会出现直角位置的应力集中问题，长期使用过程中焊缝位置的疲劳载荷更低，能有效降低长期使用后的渗漏风险。上封头位置设置了三类开口，居中位置的大口径法兰口用于罐体内部的检修与清洁，作业人员可通过该口进入罐内完成积污清理、

　　焊缝检查等维护操作；旁侧的快开式人孔盖用于日常的介质加注、液位抽检作业，无需拆卸大法兰即可完成常规操作，减少日常运维的拆装工作量；封头边缘预留的吊耳结构，用于罐体吊装转运时的钢丝绳挂载，吊耳位置经过重心校核，吊装时罐体可保持垂直状态，避免倾斜磕碰支腿或外接管路。筒体侧壁设置了两组外螺纹接口，接口位置沿筒体高度方向分层布置，可根据现场管路走向选择对应接口接出，也可在不同高度接口安装液位检测元件，实现罐内介质液位的多点监测，接口采用加厚接管与筒体满焊连接，焊接位置预留了足够的扳手操作空间，后期安装阀门、管路接头时无需额外切割周边结构。筒体底部靠近下封头的位置设置了排污接口，接口朝向侧下方，配合底部的倾斜集污结构，

　　可在排空罐内介质时将沉积在罐底的杂质、积水一并排出，减少罐内残留介质的变质风险。罐体底部采用三根均匀分布的圆柱形支腿支撑，支腿与筒体下封头的连接位置设置了加强垫板，分散支撑点的局部载荷，避免满液状态下支腿连接处的筒体变形；支腿底部预留了地脚安装孔，可通过膨胀螺栓与混凝土基础固定，抵消外接管路连接时产生的侧向推力，避免罐体移位。其中一根支腿旁设置了侧向出液管路，管路从罐体底部接出后沿支腿延伸至接近地面的高度，管路末端配置标准法兰连接端，可直接对接现场的输送泵、加注管路，无需现场额外配弯管改向，减少现场安装的焊接工作量。从安装边界来看，罐体整体外径控制在1.8米以内，不含顶部接口的总高度约2.2米，支腿安装的地脚螺栓分布圆直径约1.

　　6米，现场安装时只需预留2米见方的基础空间即可满足安装与后期维护需求，顶部检修口位置需预留至少0.8米的垂直操作空间，方便人员开盖作业；侧壁接口位置距离罐体中心的最大外伸尺寸不超过0.15米，不会额外占用过多的横向安装空间。建模过程中对所有焊接位置都做了焊道结构还原，包括筒体纵缝、环缝、接管与筒体的角焊缝、支腿与筒体的连接焊缝，方便后续出工程图时直接提取焊接标注；所有法兰接口、螺纹接口的尺寸都遵循通用管路连接件标准，可直接匹配市面上的标准阀门、管路配件，无需定制特殊连接件。罐体的壁厚设计参考常压储槽的设计规范，筒体壁厚满足4立方米容积下的静载荷强度要求，同时预留了足够的腐蚀裕量，适配多数无强腐蚀性的工业流体存储场景，若用于存储有一定腐蚀性的介质，只需在建模参数中调整筒体壁厚、更换对应材质即可快速完成改型设计，无需重构整体结构。
