工业级反渗透渗透水处理集成装置

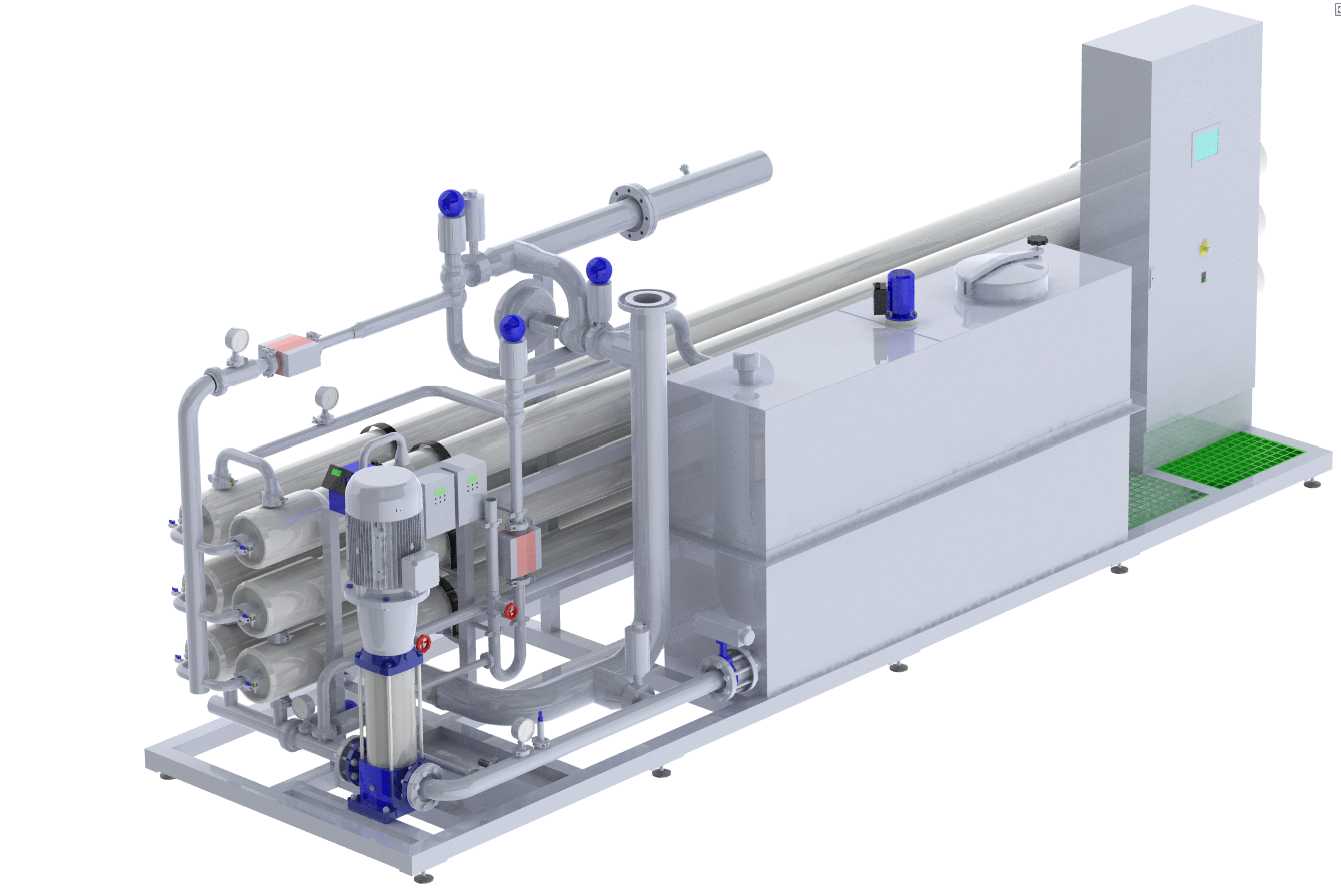

　　这套集成式水处理装置的三维建模，完全按照现场撬装落地的实际安装逻辑搭建，所有管路走向、部件排布都贴合工业现场的运维需求，没有做脱离实际的美化处理。从应用场景来看，这类装置主要覆盖食品饮料生产的工艺用水制备、工业锅炉补给水预处理、中小型工业园区中水回用、电子制造超纯水前置过滤几个核心场景，不同场景下的膜组数量、泵组扬程可以按需调整，但这套模型的基础框架完全适配常规工况的通用布局。

　　从设备实际用途出发，整套装置核心是通过反渗透膜的渗透筛分作用，去除原水中的溶解性盐类、胶体、微生物与小分子有机物，相比传统的多介质过滤、离子交换工艺，这套集成装置的占地面积更小，现场安装只需要对接原水进水口、产水出水口、浓水排放口三个主接口，以及设备总电源即可完成调试，大幅缩减现场施工的管路焊接与布线工作量。模型里还原的立式多级高压泵，是整套系统的动力核心，选型时需要匹配膜组的额定工作压力，常规工况下扬程需要达到120-160米，过流部件采用304不锈钢材质，避免长期输水过程中的锈蚀污染产水。

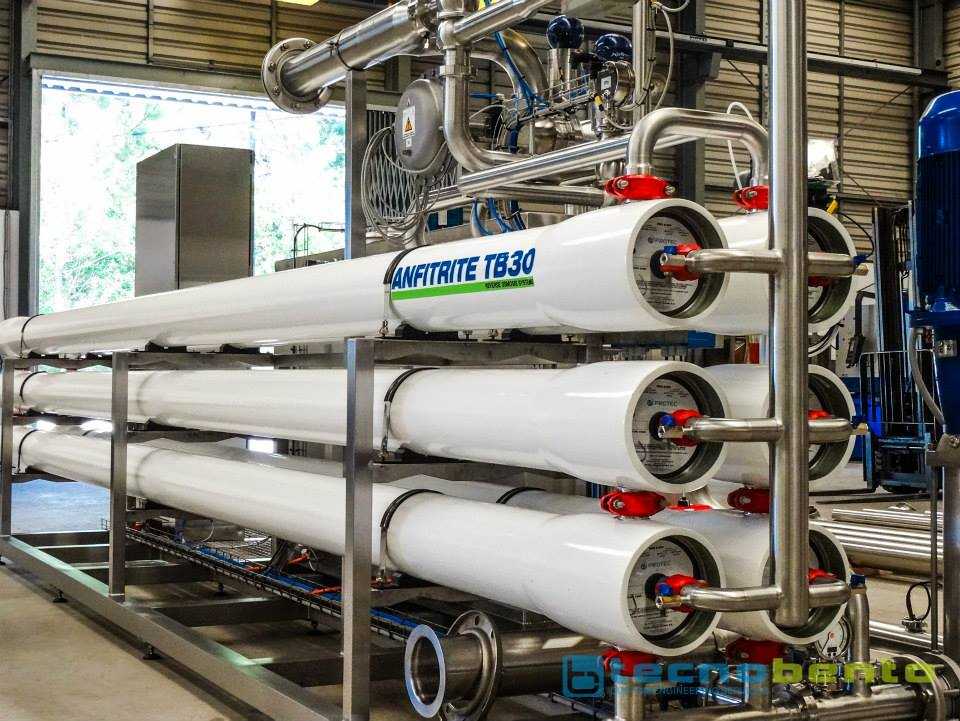

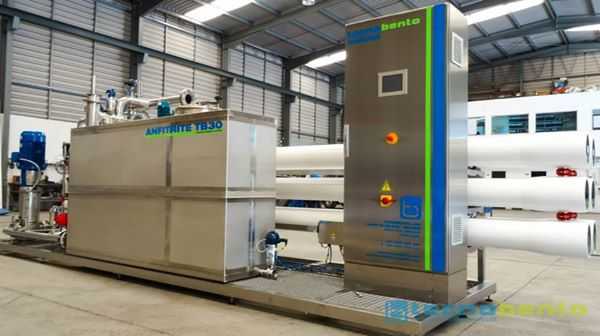

　　产品功能特性上，整套装置做了全流程的集成化设计：原水经过前置保安过滤器后进入高压泵增压，随后进入横向排布的反渗透膜组，膜组采用分段串联排布，前端膜壳的浓水进入后端膜壳继续回收，提升整体水利用率；膜组侧方的管路集成了调压阀、流量计、压力传感器接口，现场调试时可以通过阀门开度调整浓水与产水的比例，实时监测各段的运行压力，当膜组进出口压差超过设定阈值时，就需要触发化学清洗流程。装置右侧的电控柜做了内嵌式安装，柜内预留了PLC安装位、接触器排布空间，柜门的操作面板高度符合人体工程学设计，现场操作人员站立时即可完成参数调整与状态查看，不需要额外搭建操作平台。装置底部的撬装底座采用型钢焊接成型，底座上预留了地脚螺栓安装孔，同时兼顾了叉车转运的叉车位空间，设备出厂前可以在车间完成整体预装与试压，运抵现场后不需要拆解重组，直接落位固定即可。

　　设计思路上，建模时优先考虑了运维的可达性：所有阀门的操作手柄都朝向巡检通道一侧，膜壳的拆卸端预留了足够的抽拉空间，更换膜元件时不需要拆除周边管路；高压泵的周边预留了检修空间，日常更换机械密封、轴承时不需要挪动周边大型部件；加药装置的药箱设置在装置中部靠上的位置，配药时不需要弯腰操作，加药管路的走向避开了高温部件与电气线路，避免药液渗漏腐蚀线缆。外形尺寸方面，整套装置的长宽高控制在3200mm×1400mm×1800mm范围内，这个尺寸可以适配标准集装箱的内部装运空间，长途运输时不需要做超限运输申报；安装边界上，设备后侧需要预留至少500mm的管路维护空间，左右两侧预留800mm的巡检通道，上方预留300mm的管路吊装空间，避免现场安装后出现运维空间不足的问题。

　　细节建模上，所有管路的弯头都采用标准长半径弯头，降低管路的沿程阻力损失；管路支架的间距符合管道安装规范，避免长距离管路运行时出现振动；法兰连接的位置都预留了螺栓拆装的扳手空间，不会出现螺栓无法紧固的问题；膜组侧方的取样阀设置在每段膜组的产水出口，方便日常检测各段膜的脱盐率，及时发现膜元件的破损与性能衰减。装置上的压力表、流量计接口都做了标准化设计，适配市面上通用的仪表安装尺寸，后期更换仪表时不需要重新加工接头。
