大型工业CIP在线清洗系统成套装置

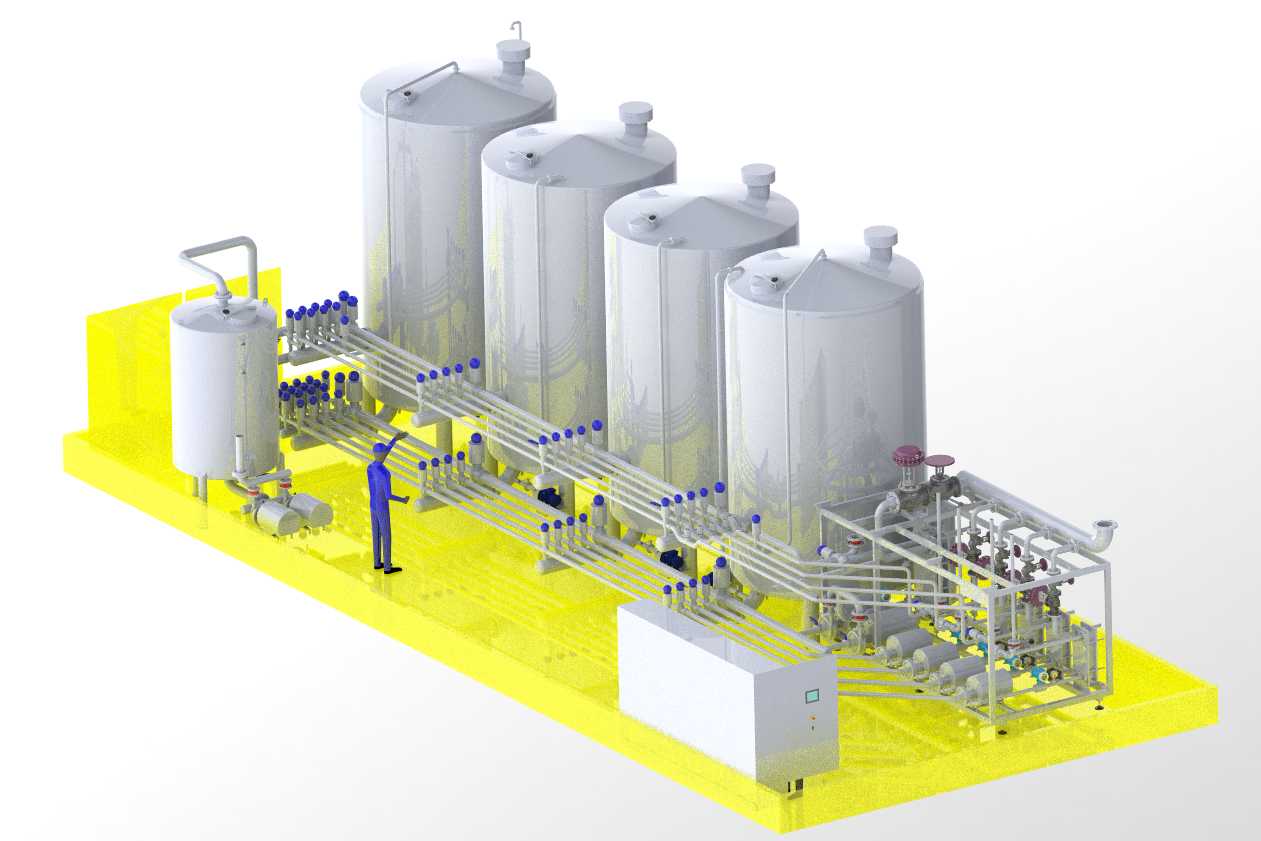

　　这套CIP在线清洗装置主要面向食品饮料、生物医药、乳制品等对生产管路卫生等级有严苛要求的生产场景，核心作用是在无需拆解生产管线、罐体设备的前提下，完成整套生产流体通路的清洁作业，替代传统人工拆洗的低效模式，降低作业人员接触化学清洗剂的职业风险，同时保障清洁效果的一致性，避免人工清洁存在的死角遗漏问题。整套装置采用模块化集成设计思路，主体由多台立式储液罐、管路阀组、输送泵组、控制单元、操作平台共同组成，所有与清洗介质接触的部件均采用卫生级不锈钢材质加工，内壁做抛光处理，减少介质残留挂壁的可能。储液罐部分区分不同功能的腔体，可分别存储酸液、碱液、清洗水、回收液等不同介质，满足多步骤清洗流程的介质切换需求，罐体顶部配置人孔、呼吸阀、

　　液位检测接口，侧面预留温度、压力检测安装位，底部采用锥底设计便于排空残液，避免罐内积液造成的二次污染。管路系统采用卫生级快装连接结构，搭配多组自动控制阀与手动检修阀，可根据清洗路径需求灵活切换介质流向，既可以实现单罐自清洁，也可以对接外部生产设备的管路回路完成全线清洗，管路上配置的流量、压力检测元件可实时反馈清洗介质的流动状态，保障清洗过程中介质流速、压力满足工艺要求，针对不同污染程度的清洗场景，管路设计兼容高流速湍流清洗与低流量喷雾清洗两种模式：针对管路内壁、填充类设备的重度残留，通过大流量高流速的介质形成湍流，持续冲刷内壁带走附着污垢；针对大型储罐内壁的轻度污染，可切换至低压喷雾模式，通过喷嘴形成全覆盖的喷雾膜湿润罐壁，

　　减少清洗介质的消耗量。整套装置的安装边界预留了充足的操作维护空间，操作平台采用防滑格栅板设计，周边配置安全护栏，操作人员可在平台上完成阀门操作、设备巡检、常规维护等作业，泵组与阀组集中布置在平台下层区域，既缩短了管路连接长度减少压损，也便于日常的检修拆装。控制单元采用独立柜体安装在装置侧方，集成了逻辑控制模块与人机交互界面，可预设多套清洗工艺参数，针对不同生产设备的清洗需求自动完成介质升温、浓度配比、路径切换、循环清洗、废液回收等全流程动作，无需人工全程值守操作。在结构设计阶段，充分考虑了不同厂区的安装适配性，整套装置的底座采用整体焊接的型钢框架，所有部件均集成在统一底座上，到场后仅需完成外部介质管路、电气线路的对接即可投入使用，

　　无需额外做复杂的现场拼装，底座上预留的地脚安装孔可适配不同地面的固定需求，同时兼顾了管路热胀冷缩的位移补偿空间，避免长期运行过程中管路应力集中造成的焊缝开裂、接口渗漏问题。针对清洗过程中涉及的高温化学介质，所有易接触到的高温管路、罐体部分均做了保温防护层设计，既减少热量损耗提升升温效率，也避免操作人员误触造成的烫伤风险，阀组的操作手柄均朝向操作通道一侧布置，手动操作时无需探身到管路间隙内部，降低作业过程中的磕碰风险。
