直列四缸发动机气缸盖结构三维设计

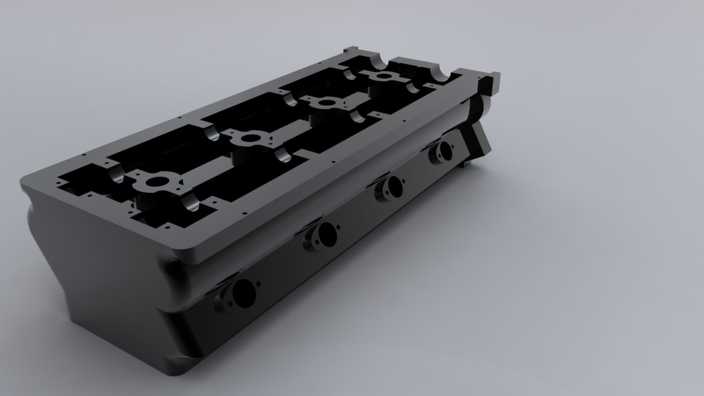

本作品为直列四缸内燃机气缸盖的三维参数化设计模型，建模过程依托三维机械设计软件完成，全程遵循内燃机零部件设计规范与实际加工工艺要求，完整还原了量产气缸盖的全部结构特征。建模初期先梳理气缸盖的功能逻辑：作为内燃机配气机构与燃烧室的核心承载部件，需要同时满足进排气道布置、气门安装、冷却水道排布、润滑油道贯通、缸盖螺栓紧固、凸轮轴装配等多重功能需求，因此建模采用自顶向下的设计思路，先确定整体长宽高基准与缸体对接的安装平面，再逐步拆分各功能区域的结构。主体结构建模阶段，先构建缸盖的基础实体轮廓，针对直列四缸的排布规律，等距划分四个燃烧室对应的凹坑区域，精准加工出与活塞顶部匹配的燃烧室曲面，保证压缩比符合设计要求；随后依次加工进排气道的流线型内腔，进排气道采用渐缩渐扩的曲面造型，通过放样、曲面剪裁、实体加厚等操作完成气道建模，保证气道内壁光滑过渡，减少进排气过程的气流阻力，还原真实气道的流体力学设计特征。细节结构处理上，逐一加工气门导管安装孔、气门座圈沉孔、喷油器安装孔（对应燃油喷射类型）、火花塞安装孔（点燃式机型），所有孔位均严格按照同轴度、位置度公差要求定位，保证后续装配的匹配精度；同时在缸盖实体内部构建交错的冷却水道与润滑油道，水道采用环绕燃烧室、排气道的布局，通过布尔运算完成内部空腔的构建，保证冷却水流可覆盖所有高温区域，油道则连通凸轮轴轴承座、气门挺柱区域，满足润滑系统的供油需求；缸盖顶面加工凸轮轴轴承座安装平面、螺栓孔位，侧面加工出与进排气歧管、节温器壳体、水管接头对接的安装法兰与连接孔，底面加工出与缸体贴合的密封平面，以及环绕各燃烧室的气缸垫密封筋结构，所有安装孔位均添加对应规格的倒角、沉头特征，还原真实机加工工艺细节。材质与渲染阶段，模型主体赋予压铸铝合金材质，模拟量产乘用车气缸盖常用的铝合金材质属性，调整材质的粗糙度、金属度参数，还原铸铝件经机加工后的表面质感，安装孔、密封面等机加工区域赋予更高的光洁度参数，铸造区域保留细微的磨砂质感；渲染采用柔和的工作室布光，通过主光源、补光、轮廓光的搭配，清晰呈现缸盖内部的气道结构、外部的安装特征与整体轮廓，阴影过渡自然，突出各结构的层次关系，完整展现气缸盖的复杂结构与设计细节，可用于内燃机结构教学、装配模拟、工程展示等场景。
