滚子链切割铆接一体化加工设备

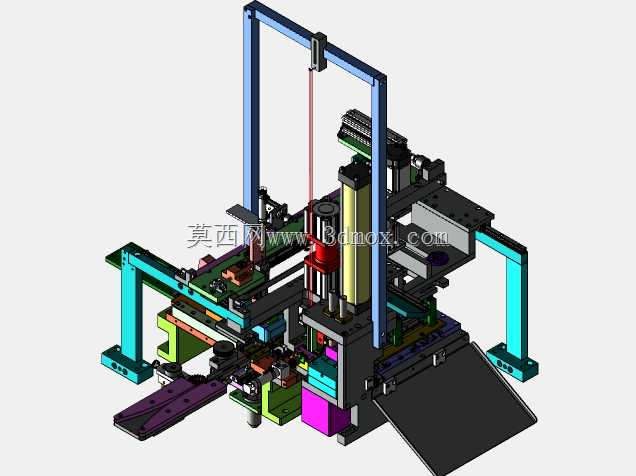

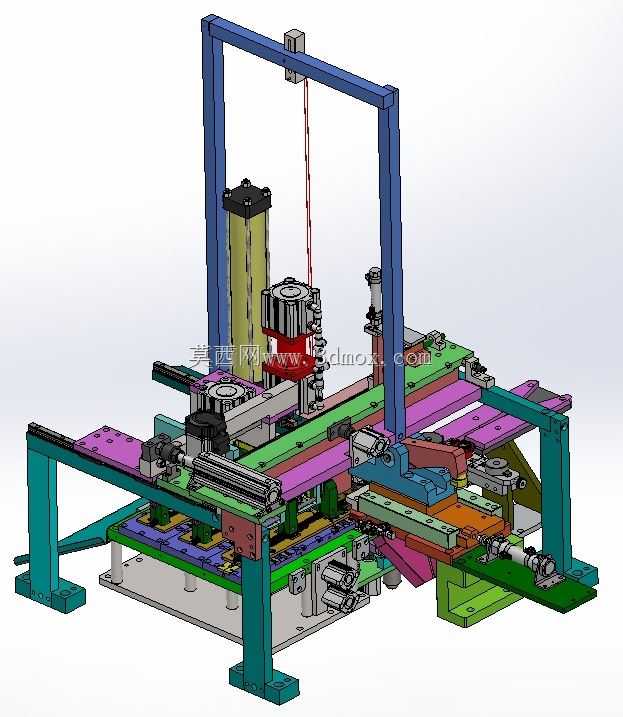

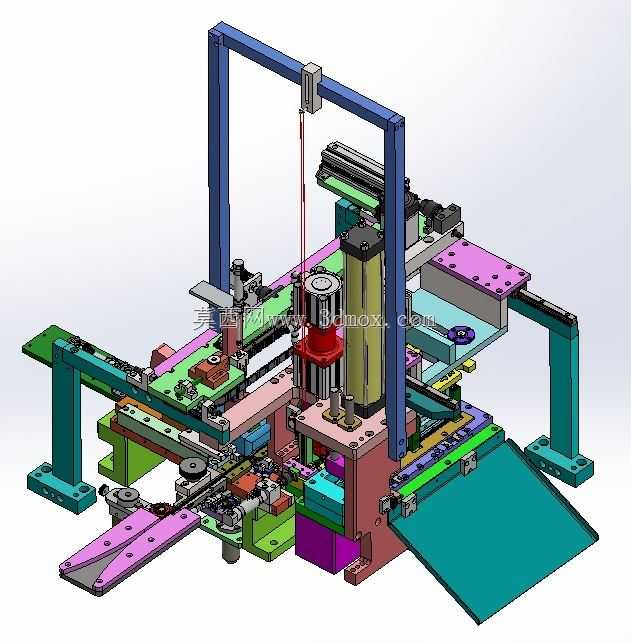

该设备主要应用于链条制造、传动件加工生产场景，针对标准滚子链的定长裁切、链节铆接工序完成一体化加工作业，可适配常规规格工业滚子链的批量生产需求，替代传统分工序的人工裁切、手工铆接作业模式，大幅提升链条加工的工序连贯性与成品一致性。设备整体采用框架式立式布局，底部为方通焊接加工的安装基座，预留了地脚安装孔位，可直接固定于生产车间的硬化地面，整体安装边界宽度适配常规流水线接驳尺寸，可直接接入链条生产线的中段工序，上游对接链条预成型送料机构，下游对接链条检测、包装工位，无需额外搭建过高的安装台架。设备的功能模块分为送料定位单元、裁切执行单元、铆压加工单元三个核心部分：送料定位单元采用多组可调式定位夹具，可根据不同节距的滚子链调整夹块间距，通过直线导轨实现精准步进送料，每次送料行程可根据所需链条长度灵活调整，定位精度可控制在单节节距的公差范围内，避免裁切长度偏差；裁切执行单元采用刚性导向的切刀结构，配合竖向加压动力部件完成链销的定长切断，切口平整无毛刺，不会对链板造成额外挤压变形；铆压加工单元采用双工位对称铆接头，可同时完成链条两端链销的墩铆作业，铆头形状适配链销端部的圆弧成型需求，铆接后的链销端部结合力符合传动链条的行业拉力要求，不会出现松脱、转动不畅的问题。设计过程中充分考虑了加工过程的废料收集需求，裁切工位下方预留了废料滑落通道，可直接对接车间废料收集盒，避免金属切屑散落影响设备运行；各运动部件均设置了行程限位与防护结构，竖向运动的加压部件外侧设置了防护挡板，避免操作过程中发生安全隐患；设备的气动、电气走线均沿框架内侧排布，走线整齐无外露，便于后期的维护检修。整体结构紧凑，各功能模块布局合理，操作侧预留了足够的操作空间，操作人员仅需完成参数调整、上料接驳即可完成连续加工作业，单工位加工效率可满足中小批量链条生产的产能需求，同时可通过调整夹具、更换切刀与铆头适配不同规格的滚子链加工，具备一定的通用适配能力。
