气动吸盘取放工装结构设计方案

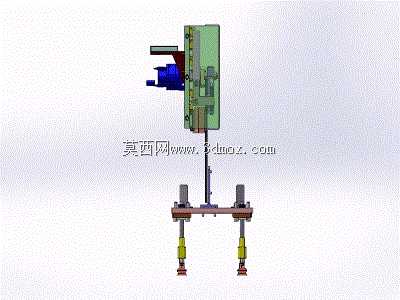

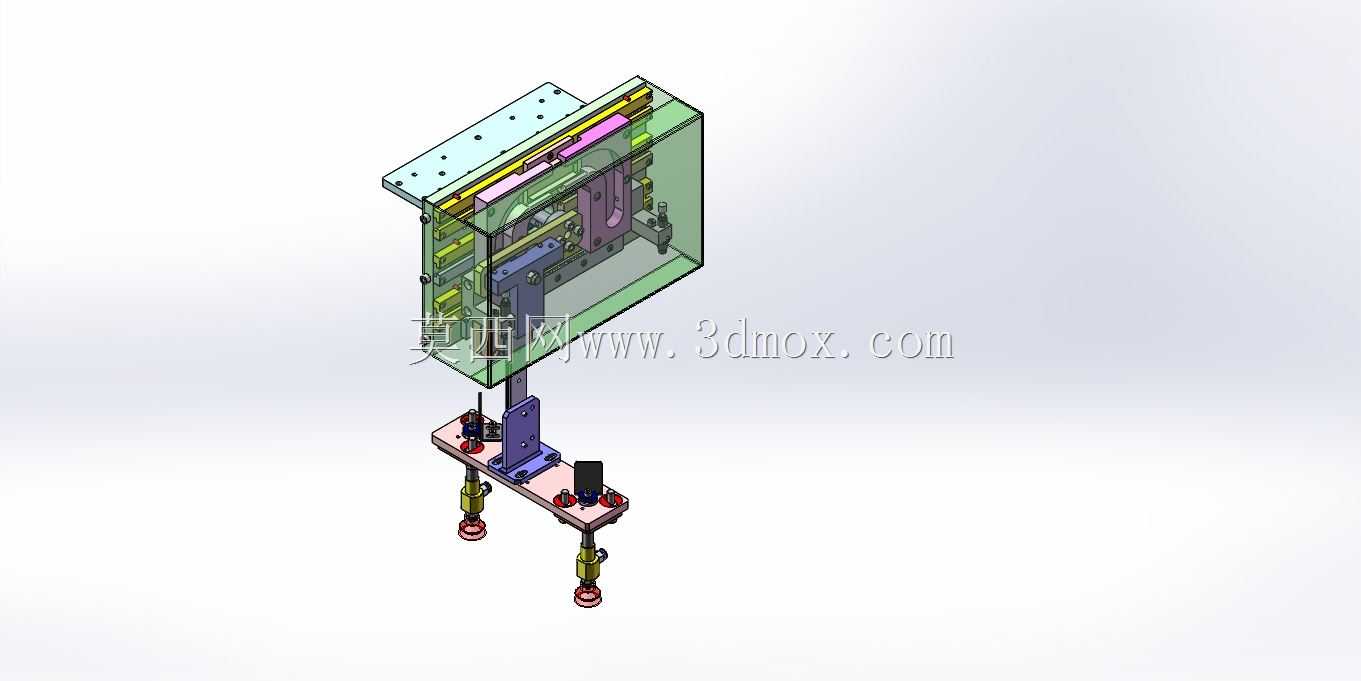

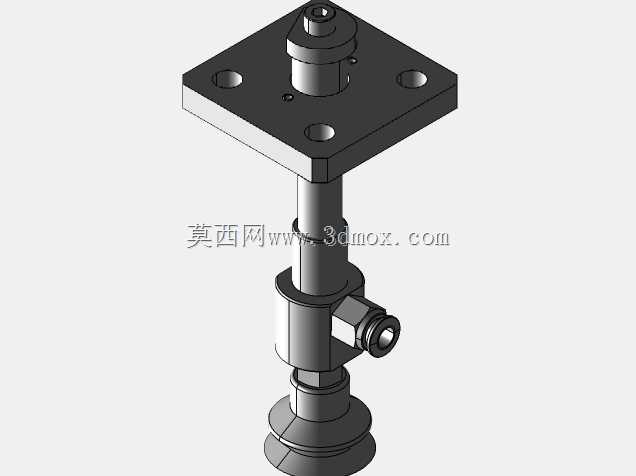

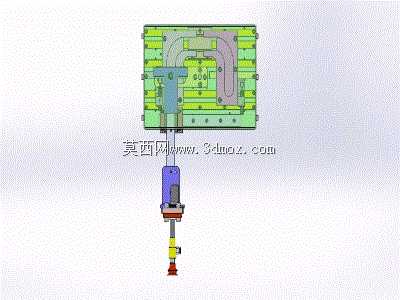

该结构为面向自动化产线物料拾取转运场景设计的气动吸盘取放执行机构，主要应用于3C电子组装、小型零部件分拣、软质包装物料上下料等生产环节，适配轻量型平面类、易刮伤类工件的取放作业，可直接搭载在直线模组、多轴机械手等移动载体上，替代人工完成重复性的物料拾取、移位、放置动作，有效降低人工操作带来的工件表面刮损、取放位置偏差等问题，提升产线连续作业的稳定性。整套机构分为上部安装基板与下部执行端两个功能模块，上部基板为标准化安装接口区域，采用方形板式结构，板面预留多组规则排布的安装孔位，可根据实际搭载的移动设备接口调整安装位置，适配不同行程的直线滑台、水平多关节机器人的末端安装尺寸，基板内部集成气路通道，无需额外布设外露气管，减少机构运行过程中的气管缠绕、剐蹭风险。下部执行端采用层级化结构设计，从上至下依次设置缓冲连接段、真空发生段、导向伸缩段与吸盘接触端，缓冲连接段内置弹性复位结构，在吸盘接触工件表面时可提供5-15mm的自适应压缩行程，避免刚性下压造成工件变形或吸盘磨损；真空发生段集成小型真空发生器组件，可直接通过气路控制实现负压产生与破真空动作，响应速度快，无需外接大型真空站即可独立工作；导向伸缩段采用双导杆导向结构，保证吸盘下压与抬升过程中无径向偏移，取放位置重复精度可控制在±0.1mm范围内；末端吸盘采用丁腈橡胶材质，可根据工件表面形状更换不同直径的吸盘头，适配光滑平面、轻微弧面等不同接触面的工件拾取需求。设计过程中重点考虑了机构的轻量化与运行稳定性，整体结构采用铝合金与工程塑料组合材质，在保证结构强度的前提下降低整体重量，减少对搭载移动载体的负载要求，同时所有气路连接部位均设置密封结构，避免负压泄漏导致的工件掉落问题，机构的整体安装边界紧凑，可在狭小的产线空间内完成安装部署，适配多工位密集排布的自动化生产场景，在连续作业工况下可保持稳定的取放动作，适配每分钟20-30次的循环作业节拍，满足中小批量自动化生产的使用需求。
