宽幅打印机卷材装卸转运手推车结构

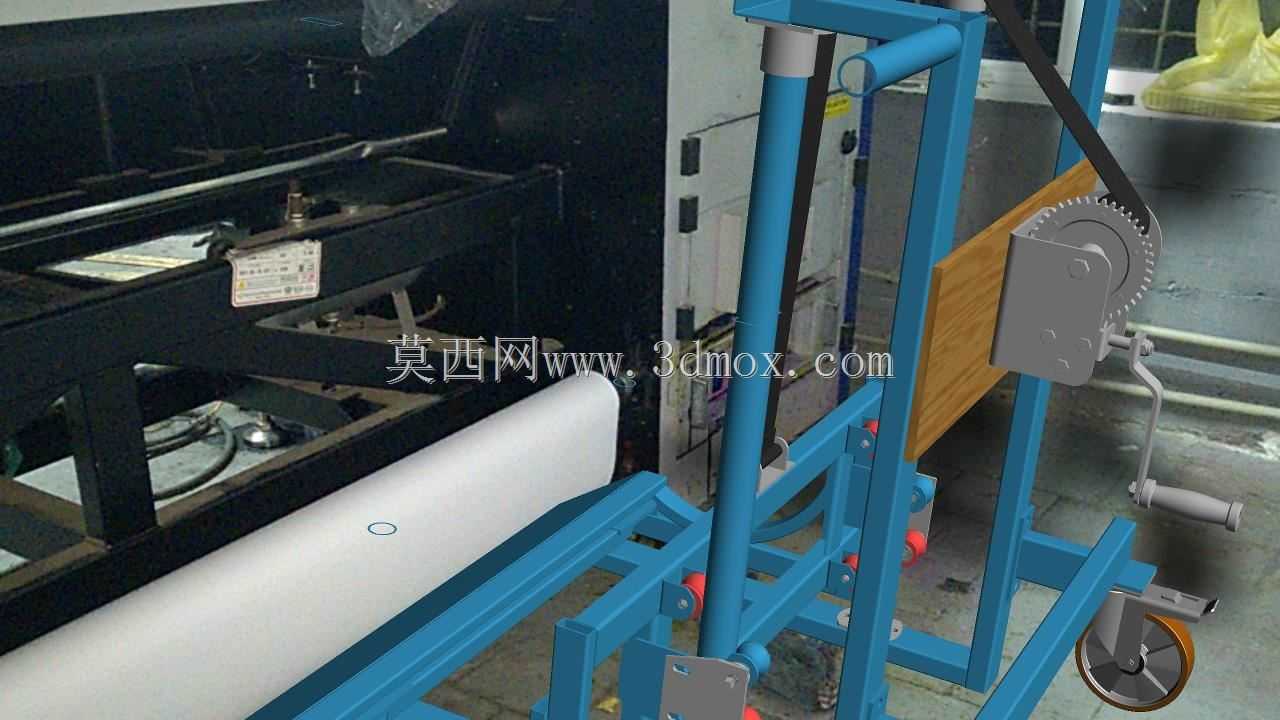

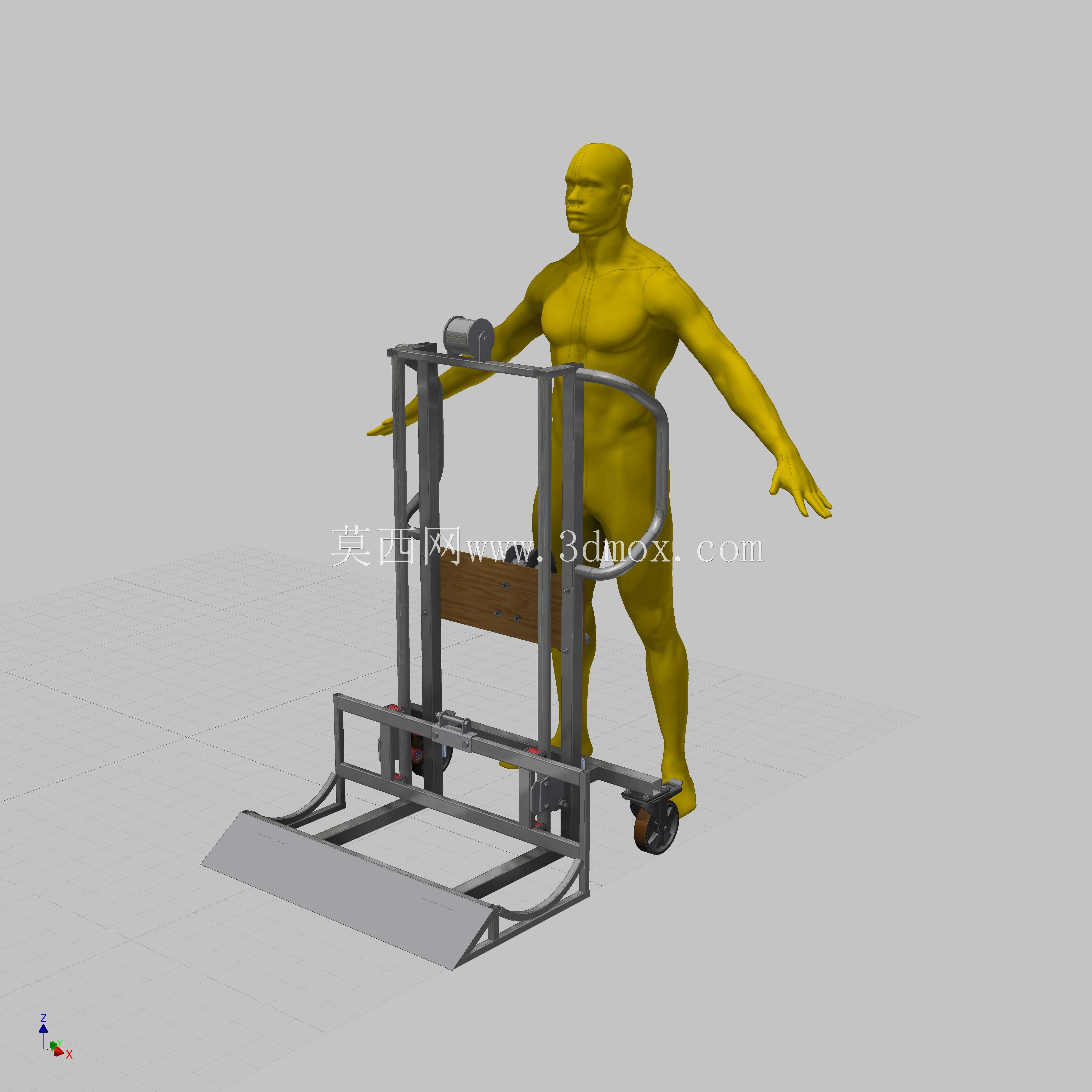

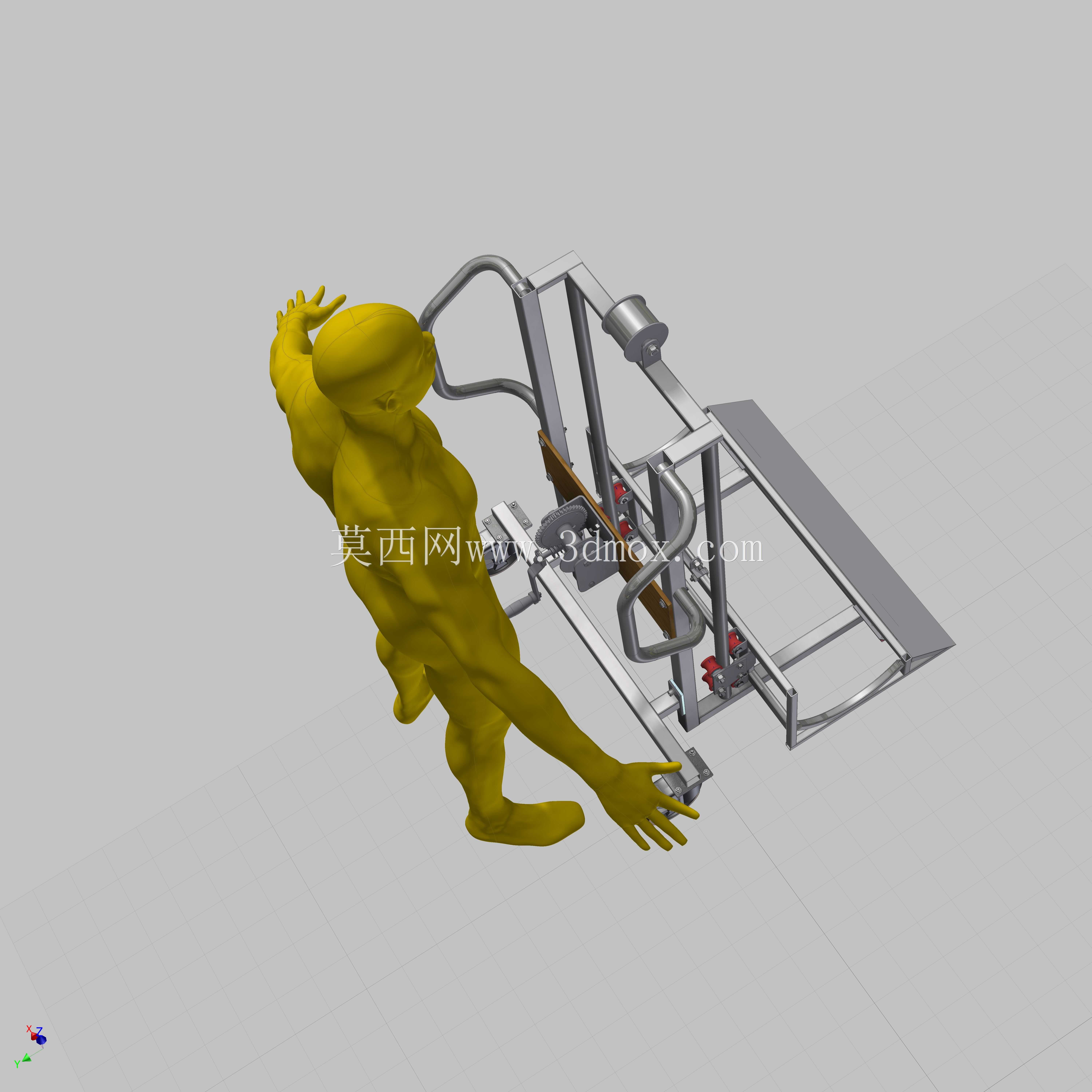

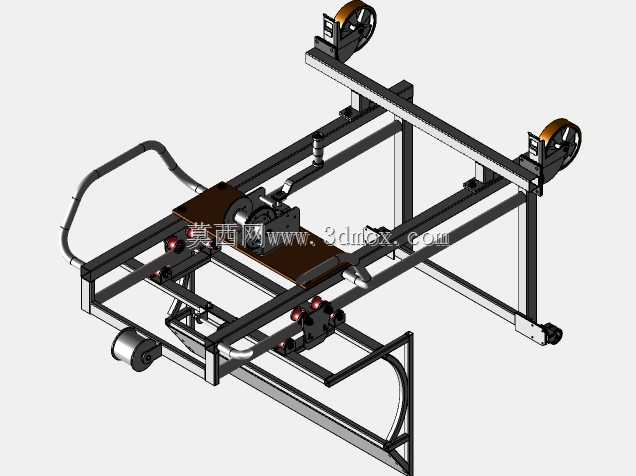

这款手推车主要面向宽幅数码喷印、图文印刷生产车间的物料转运场景，专门解决大重量宽幅打印卷材从仓储区到设备进料端的转运、对位装卸难题，替代传统人工抬卷的作业模式，降低一线操作人员的腰部劳损风险，同时避免卷材在搬运过程中出现磕碰、端面污损影响打印成品质量的问题。设备整体采用框架式承力结构设计，主体框架采用弯折成型的金属管材焊接搭建，在保证整体结构刚性的前提下尽可能控制自身重量，底部预留的承托平台采用平直钢板结构，可根据不同幅宽的卷材调整承托位置，适配不同卷径、不同幅宽的打印介质卷材，包括PP背胶、相纸、灯箱布、车贴等常见宽幅打印耗材。手推车的扶手区域采用多弯折 ergonomic 弧度设计，操作人员推行时可自然握持发力，转向时无需大幅度调整身体姿态，扶手位置集成的锁止结构可在对位装卸时固定滚轮位置，避免推车滑动导致卷材对位偏差。设计过程中充分考虑了车间的通行边界，整体宽度控制在常规车间通道、设备进料口的通行尺寸范围内，可顺利通过80cm宽度的车间过道，转弯半径适配生产区域常见的通道转角，无需额外拓宽作业空间。承托结构的高度与主流宽幅打印机的进料辊高度保持齐平，卷材转运到位后可直接横向推移完成上卷操作，无需额外抬升调整，大幅缩短单卷介质的更换时长。框架上设置的多组限位卡扣可在转运过程中固定卷材两端，避免转运途中卷材滚落，同时不会挤压卷材端面造成介质折损。滚轮采用静音耐磨的工业脚轮，其中前轮为万向轮结构，后轮带刹车锁止功能，在平整的环氧地坪车间推行时无明显噪音，不会干扰生产区域的正常作业秩序。整体结构无突出尖锐边角，所有管材端面都做了圆弧收边处理，避免作业过程中剐蹭操作人员或是刮伤打印介质表面，框架表面做了防锈喷塑处理，可适应印刷车间偶尔存在的墨水溅落、潮湿环境，长期使用不会出现锈蚀掉屑污染打印介质的问题。
