聚乙烯管道热熔对接焊接装置结构

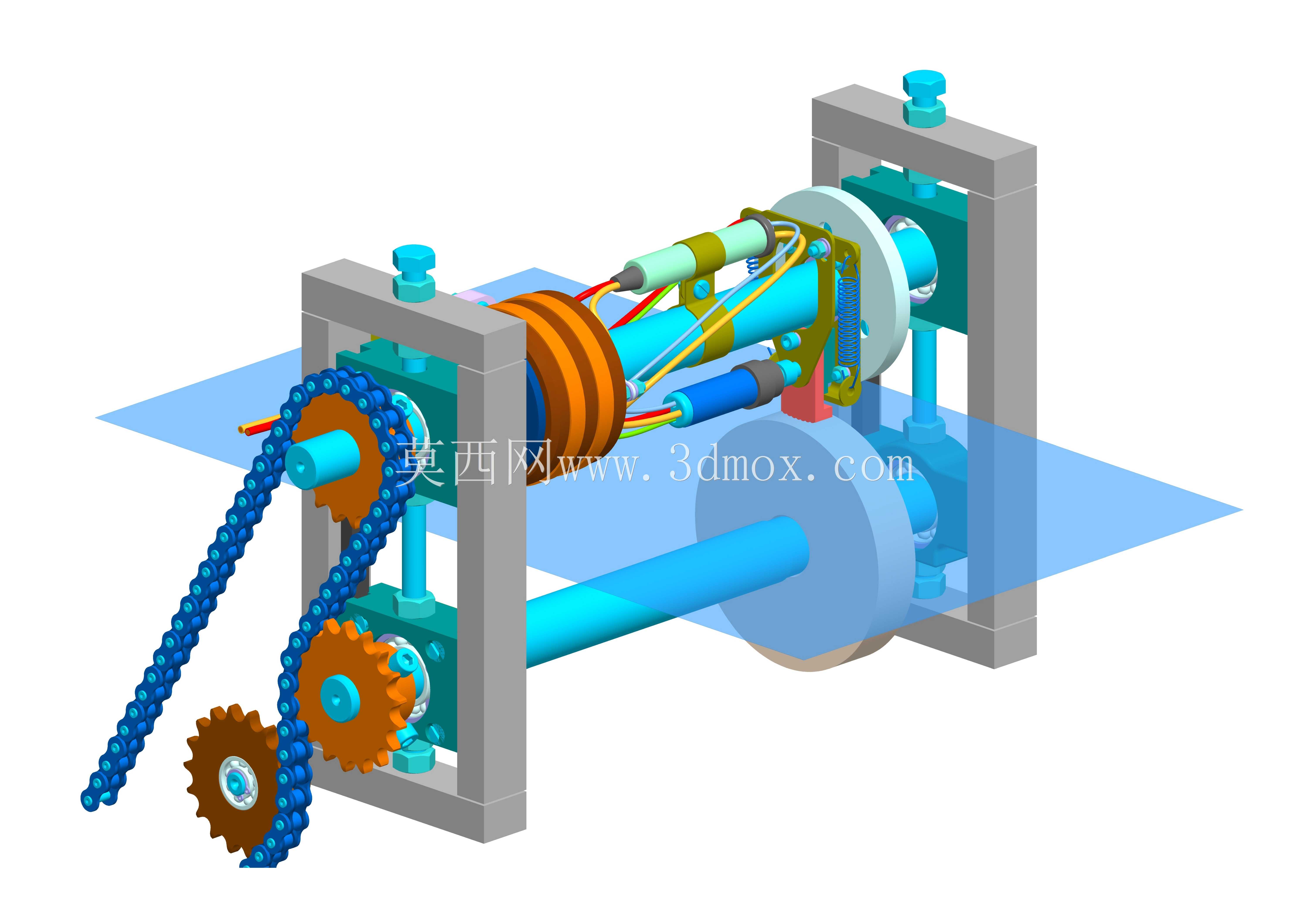

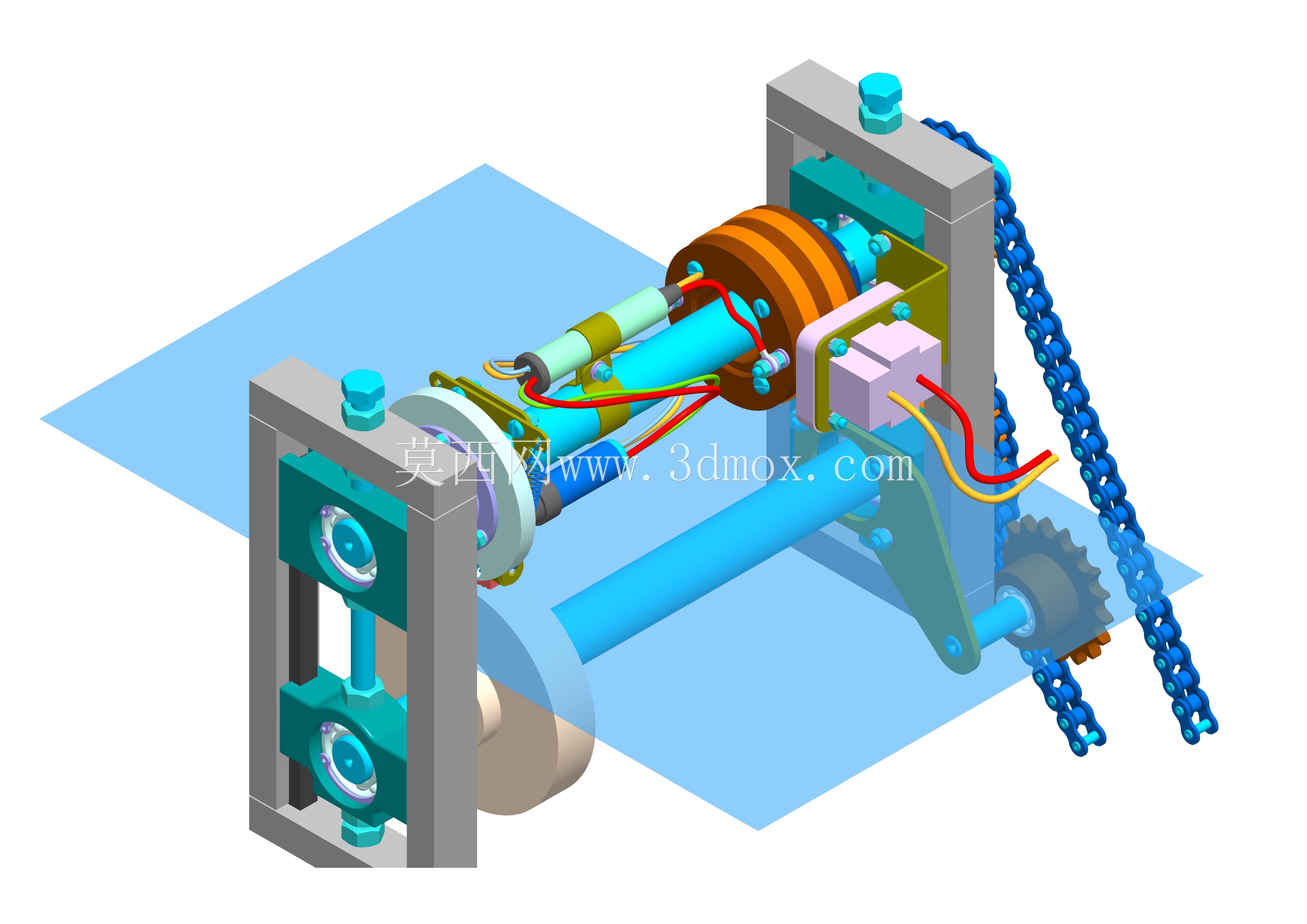

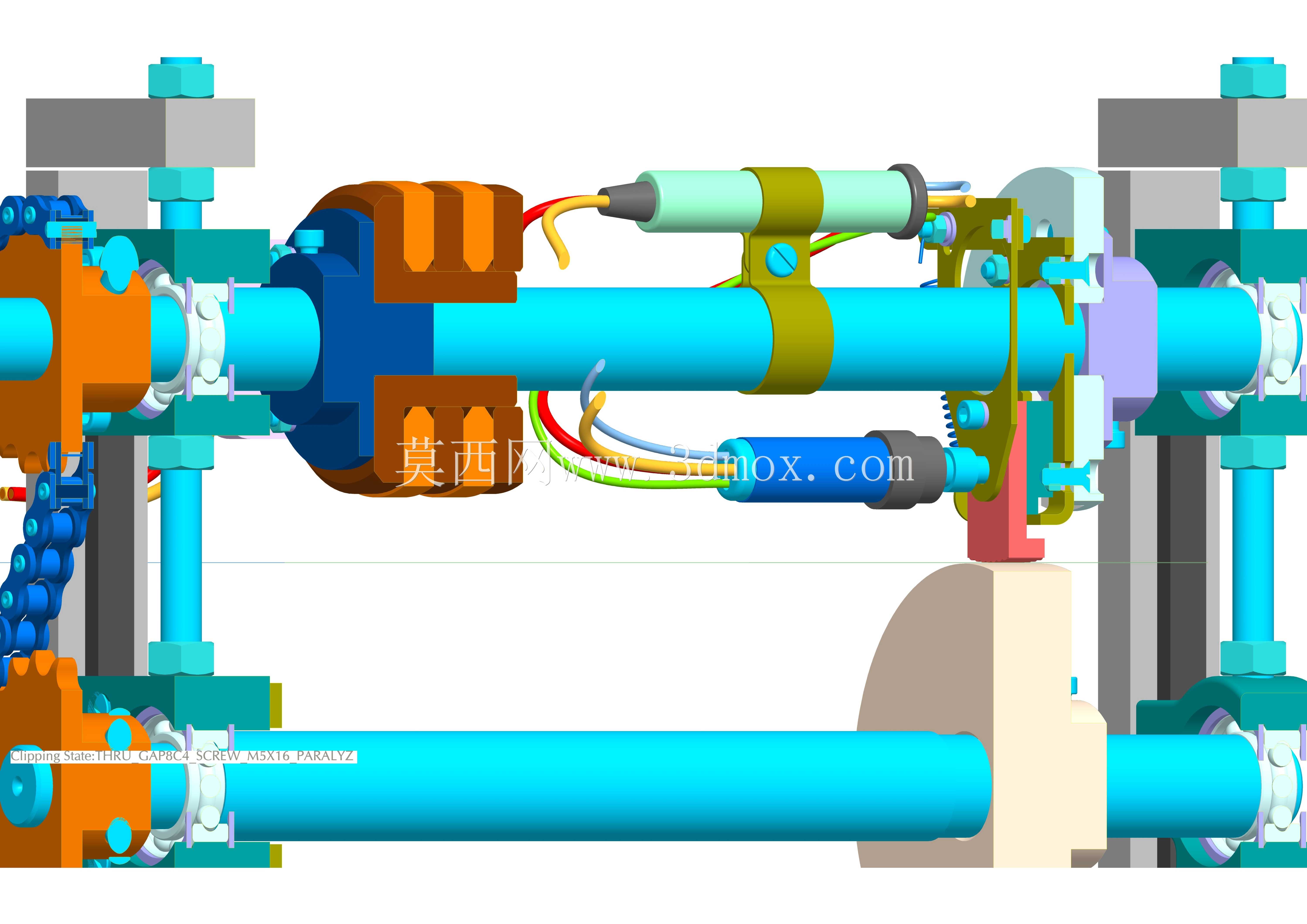

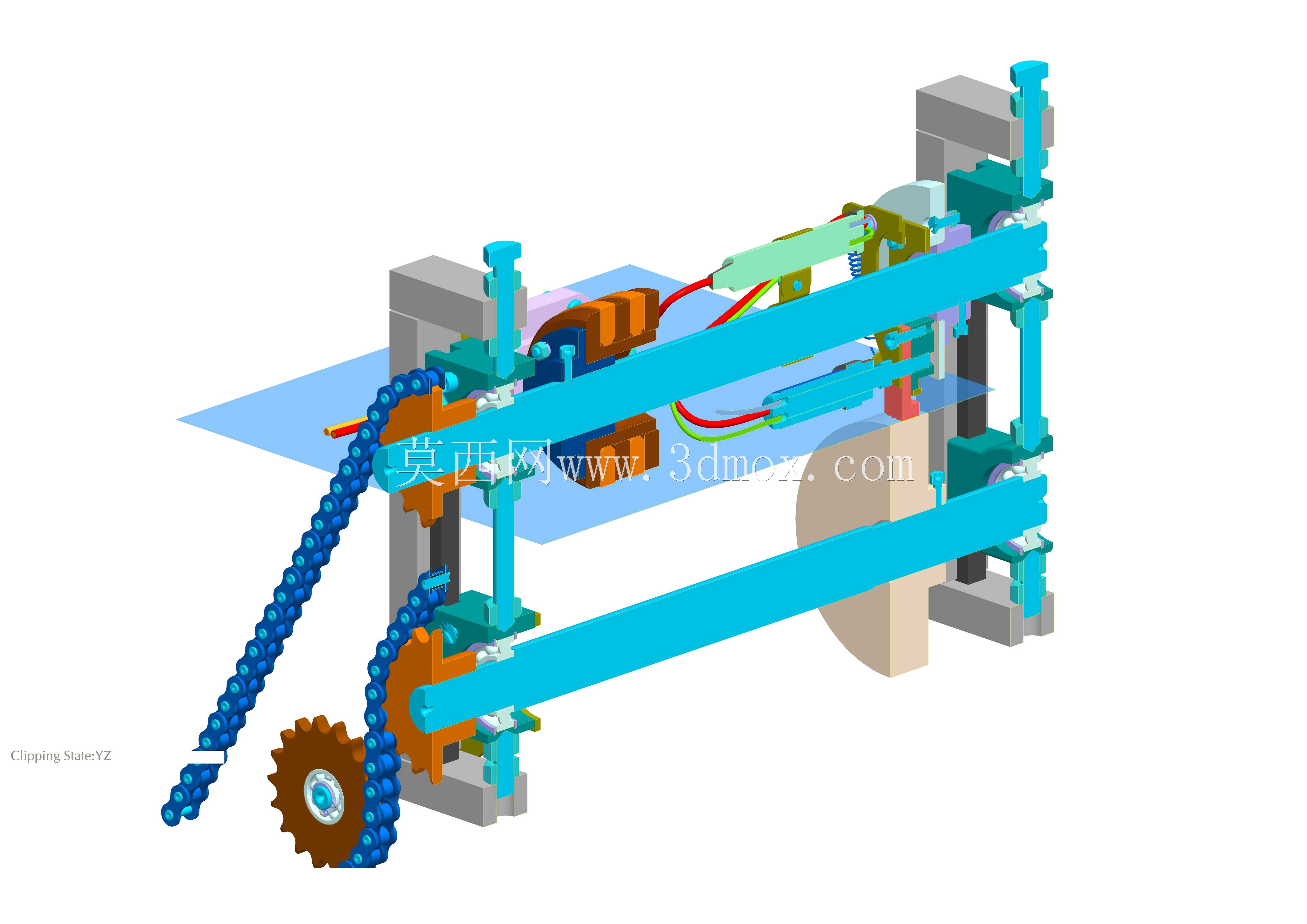

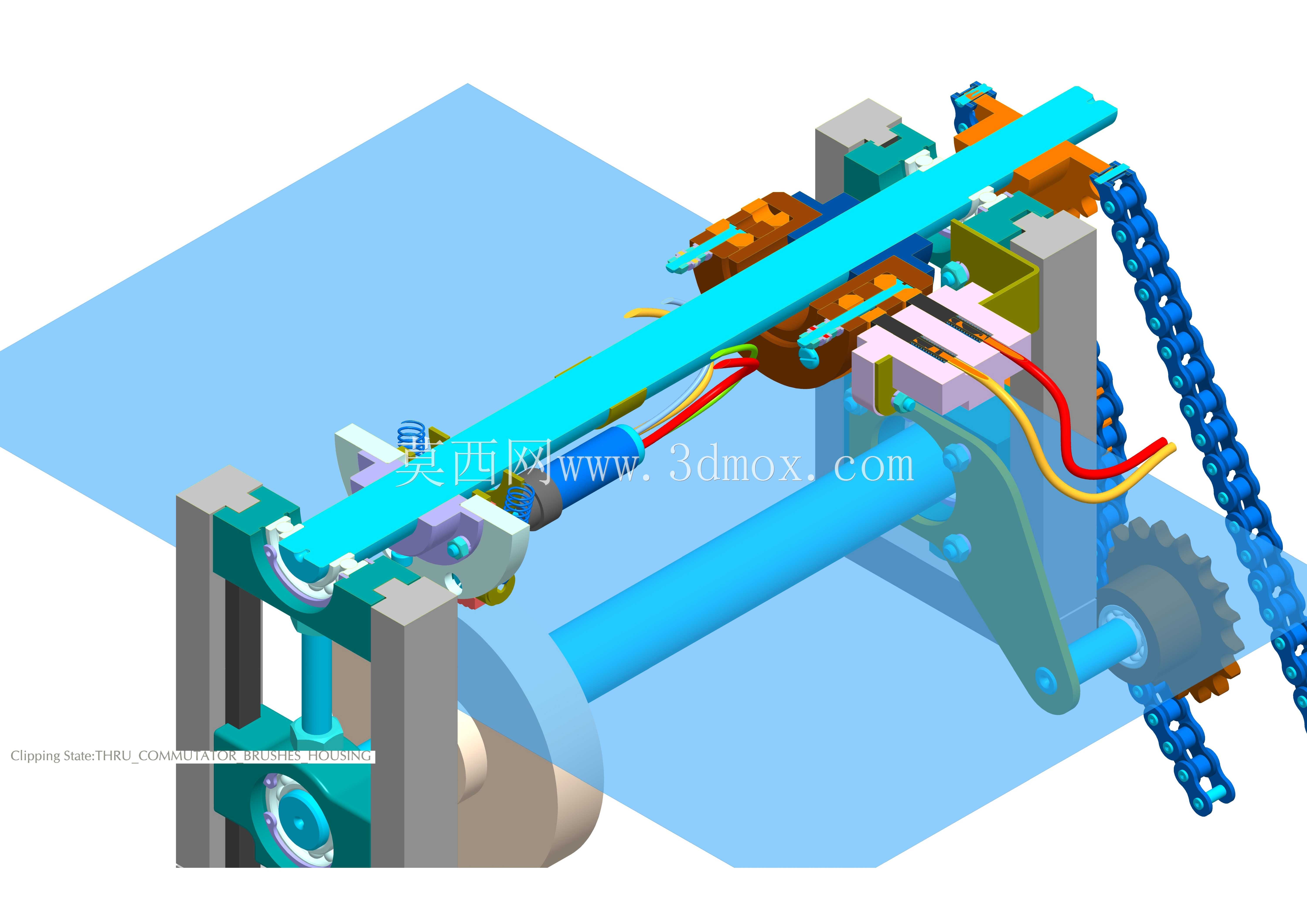

这套聚乙烯焊接装置主要面向城镇燃气输送、市政给排水、化工流体输送等场景下的聚乙烯管材、管件现场连接作业，是聚乙烯管道施工环节的核心作业设备，可适配不同管径的聚乙烯管材对接需求，解决施工现场塑料管道连接密封性不足、对接错位、焊接强度不达标的常见问题，保障聚乙烯管路系统长期运行的承压能力与密封可靠性。设备整体采用框架式对称布局，核心功能模块沿管材对接轴线依次排布，两侧设置同轴度可调的管材夹持机构，通过顶部与侧部的锁紧旋钮实现待焊管材的径向固定，夹持座预留了多规格管径适配的调节余量，可在不更换夹块的前提下覆盖一定区间内的管材装夹需求，装夹后可通过微调结构保证两根待焊管材的端面同轴度误差控制在允许范围内，避免错边导致的焊接应力集中。传动部分采用三级链轮与齿轮组合的减速传动结构，将动力平稳传递至进给机构，带动活动侧夹持座沿轴向平稳移动，实现管材端面的贴合、保压动作，链传动结构具备传动比稳定、过载缓冲能力强的特点，适配焊接过程中不同阶段的进给速度需求，保证熔融面挤压过程的压力平稳可控。装置中部集成了加热组件的安装位与管路排布结构，加热元件可在焊接准备阶段移动至两管材端面之间，完成端面熔融后快速撤出，再通过进给机构将两个熔融端面以设定压力贴合保压，直至冷却形成牢固的焊接接头，设备上的多组气动或液动管路沿框架侧部规整排布，为夹持锁紧、进给动作提供稳定的动力输出，避免管路干涉运动部件。从安装边界来看，设备整体采用立式框架结构，底部预留了与施工工位支架连接的安装平面，整体宽度适配常规施工车辆的货箱装载尺寸，可灵活转运至不同野外施工现场，框架两侧预留了操作手柄安装位，方便现场作业人员调整设备位置、操作锁紧与进给机构，各运动部件均设置了限位结构，避免超程运动导致的设备损坏或焊接对位偏差，整体结构兼顾了现场作业的便携性与焊接作业的精度要求，能够有效降低聚乙烯管道焊接的操作门槛，提升现场焊接接头的合格率。
