萨沃纽斯立式风力涡轮发电装置

　　这套萨沃纽斯风电机组属于垂直轴阻力型风能转换装置，整体采用细长立柱承托上部风轮的布置方式，风轮轴线与地面垂直，不需要像水平轴风机那样设置偏航对风机构，来流风从任意水平方向吹入都可以推动转子旋转，这一特性使其在风向紊乱、湍流强度高的城区屋顶、楼宇间隙、山地垭口、近海平台、通信基站旁侧等场景具备明显适配优势。

　　从实际用途来看，该类机组多用于分布式小功率离网或并网供电场景：可作为道路监测设备、航标警示灯、偏远区域传感节点的自备电源，也可多台阵列布置在厂区围墙、景观廊道、建筑屋面，配合储能电池完成局部微电网的电量补充。相比升力型垂直轴风机，萨沃纽斯结构启动转矩更大，在低风速区间即可克服静摩擦起转，面对阵风冲击时转速爬升平缓，不会出现高速飞车后的剧烈振动，运维人员无需频繁登塔调整叶片姿态。

　　结构设计上，风轮部分采用两个半圆柱曲面桨叶错位对置的经典萨沃纽斯构型，曲面凹面承接来风时形成较大风阻，凸面逆风回转时气流沿弧面顺滑绕流，两侧阻力差驱动主轴持续转动；桨叶与中心转轴之间设置横向支撑盘，既约束两片桨叶的相对相位，也把风载荷均匀传递到主轴，避免单片桨叶悬臂过长产生交变弯曲。立柱采用等径直杆段搭配底部加宽安装底座的形式，底座落在方形基础平台上，平台四周预留地脚螺栓孔位，现场安装时可直接通过膨胀螺栓或预埋锚栓固定在混凝土承台、钢结构屋面梁上，不需要单独浇筑大规模风机基础。

　　外形尺寸与安装边界方面，整机高度方向以立柱为主要占比，风轮旋转直径远小于机组总高，单台设备的水平占地仅为底部方形平台范围，多台并排布设时，机组中心间距保留1.5至2倍风轮直径即可避免相邻机组的尾流遮挡；立柱底部与基础接触面设置加强肋板，用来抵消风轮旋转时传递到塔底的倾覆力矩，上部主轴与立柱顶端的回转支承同轴装配，发电机可内置在立柱顶端舱体内，也可通过传动带布置在立柱下段，方便后期检修时从地面位置拆解维护。

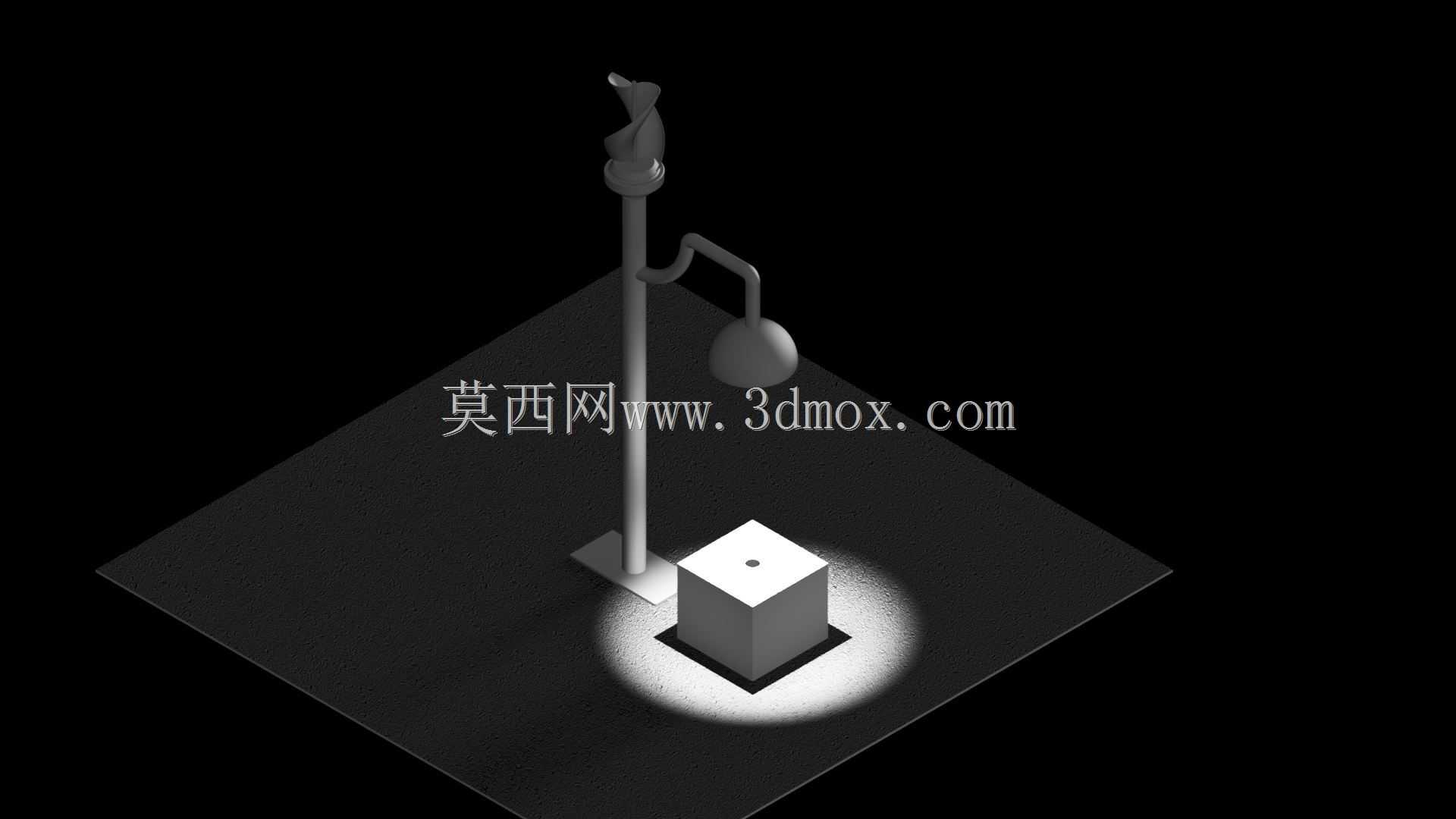

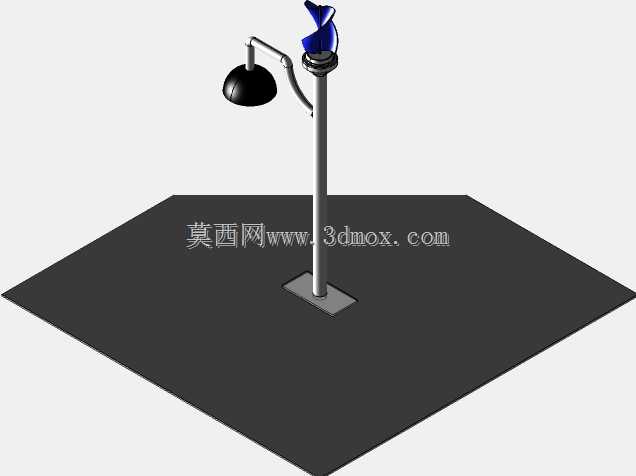

　　建模过程中重点还原了曲面桨叶的弧面曲率、桨叶与中心轴的搭接相位、立柱从底座到风轮段的同轴度关系，以及底部安装平台的轮廓边界：曲面桨叶通过拉伸半圆柱剖面后错位装配得到，支撑盘与主轴采用共轴约束，底座平台预留的安装孔位与立柱底法兰一一对应。整套结构没有复杂的变桨、偏航联动部件，零部件数量少，加工时曲面桨叶可直接通过薄板卷制后焊接成型，立柱选用标准无缝钢管裁切，底座采用钢板切割下料，普通机加工车间即可完成全部构件制作，装配时仅需保证两片桨叶的对缝间隙均匀、主轴回转无卡滞，便可投入试运行。在城区景观化风电项目中，该造型还可在外层桨叶表面做涂装亮化处理，兼顾发电功能与景观展示效果。
