通用车削四爪自定心卡盘结构

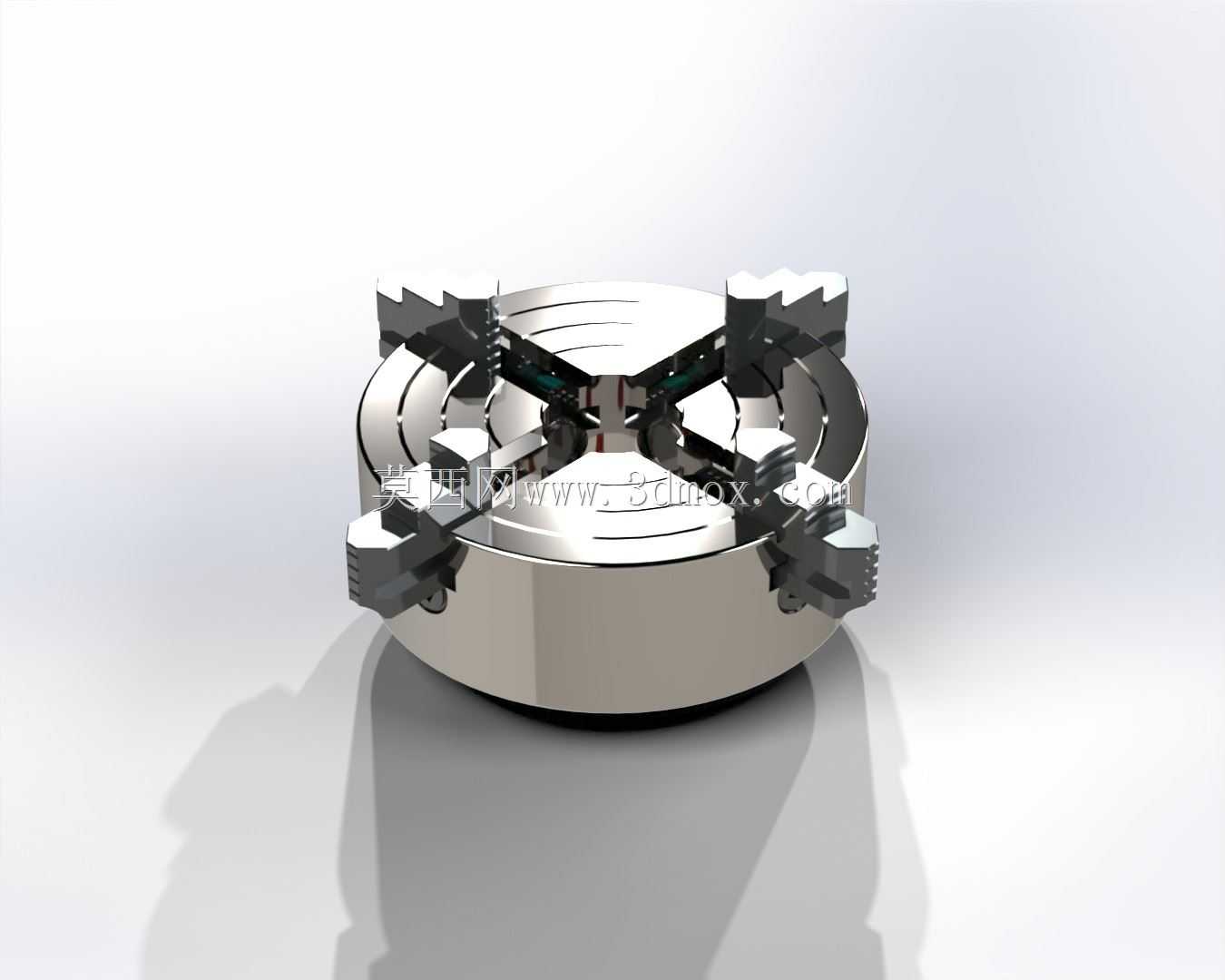

　　四爪卡盘是卧式车床、数控车削中心以及部分回转类焊接变位机上最常见的工件夹持单元之一，这套结构在建模时按照通用车削四爪卡盘的实际装配关系展开，盘体、四个独立卡爪、驱动丝杆、端面齿块、锁紧螺钉以及底部法兰连接面均做了实体还原，便于在做机床配套、夹具方案评审或者产线布局时直接调用。

　　从实际加工场景看，四爪卡盘区别于三爪自定心卡盘的核心，在于四个卡爪可以单独调整进给量，单爪通过盘体内的方牙丝杆独立驱动，齿块与卡爪底部的齿条啮合，转动丝杆端部的方头即可带动对应卡爪沿盘体径向导轨滑移。这种结构在装夹异形截面毛坯、偏心轴、方形锻件、焊接组合件以及非圆轮廓工件时优势明显：三爪卡盘依靠螺旋盘同步驱动三爪自动定心，适合规则圆棒料的快速装夹，但遇到铸件毛坯余量不均、截面为方形或矩形、或者需要刻意留出偏心距车削偏心外圆的工况，就必须依靠四爪单动卡盘逐爪找正，通过百分表打表调整每个卡爪的顶紧位置，把工件回转中心校正到与主轴轴线重合，或者按工艺要求偏移指定偏心量。

　　建模过程中盘体主体采用回转体加径向导轨槽的组合结构，盘体正面开出四条呈90度均布的T型导向槽，槽型截面与卡爪底部的导向凸台精确配合，约束卡爪只能沿径向平移，无法周向转动或轴向窜动。盘体内部对应每条导轨槽布置一根独立传动丝杆，丝杆轴向通过台阶面与端盖限位，只能绕自身轴线回转，丝杆上的梯形螺纹段与卡爪底部的螺母齿块啮合，将丝杆的旋转运动转化为卡爪的直线进给。四根丝杆的内端在盘体中心区域互不干涉，外端的方头露出盘体外周侧面，现场操作时用卡盘扳手插入方头转动，即可单独控制对应卡爪的进退，调整分辨率取决于丝杆导程，常规通用规格下扳手每转动一圈，卡爪径向移动一个导程，配合打表可以把工件径向圆跳动校正到0.02mm以内，满足精车工序的找正精度要求。

　　卡爪的工作端面做了阶梯防滑齿设计，正向齿纹在工件受切削扭矩带动有周向滑移趋势时嵌入工件表面，增大接触摩擦力，避免车削过程中工件松动飞出。针对不同直径范围的工件，卡爪可以调头安装，使用内弧面夹持大直径外圆，或者反过来用外弧面撑住工件内孔，实现内涨式装夹，覆盖从小直径棒料到大尺寸盘类件的宽范围夹持需求。盘体背面设置与机床主轴前端法兰匹配的连接止口和螺栓孔阵列，止口圆柱面与主轴法兰的定位台阶采用过渡配合，保证卡盘自身回转中心与主轴轴线的同轴度，端面均布的锁紧螺栓穿过盘体沉孔拧入主轴法兰螺纹孔，把卡盘刚性固定在主轴端，传递主轴的主运动扭矩。

　　在尺寸边界方面，这类通用车削四爪卡盘的外径规格随配套车床的最大回转直径选取，小型仪表车床配套的卡盘盘体外径通常在160mm至200mm区间，普通卧式CA6140一类车床常用320mm至400mm外径规格，大型落地车床则可配置直径800mm以上的重载四爪卡盘。建模时盘体厚度方向需要预留丝杆安装腔和背面法兰止口的深度，卡爪全行程伸出时，爪部顶端超出盘体外圆的径向长度要纳入机床最大回转直径的校核范围，避免卡爪伸出后与车床导轨、护罩发生运动干涉。卡爪处于全缩位置时，四个爪的内端面围合的最小夹持孔径决定了可装夹棒料的最小直径，全伸状态下的最大撑持范围则对应可夹持工件的最大外圆尺寸，选型时需要同时核对这两个边界值与待加工工件的毛坯尺寸区间。

　　现场使用中，四爪单动卡盘的装夹找正耗时比三爪自定心卡盘长，但夹持力更大、调整灵活性更高，特别适合单件小批量的异形件、重型铸件、偏心曲轴类零件的粗精加工，在机修车间、非标设备制造厂以及工装试制工段应用十分广泛。整套三维结构完整呈现了单动卡爪的传动链和装配约束关系，可直接用于夹具原理演示、机床虚拟装配以及车削工艺方案的干涉校验。
