可旋转式管道对接快装管接头结构

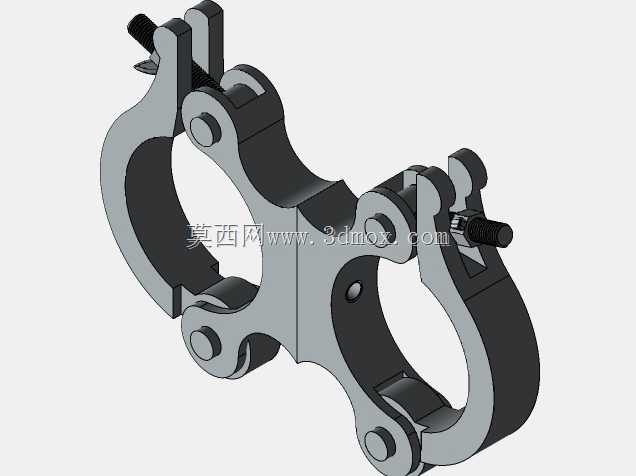

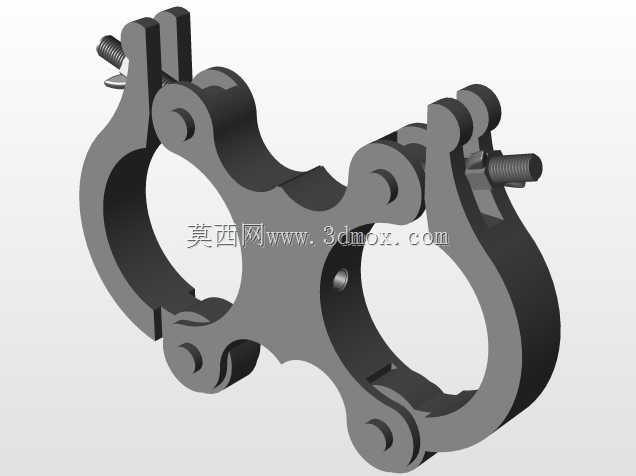

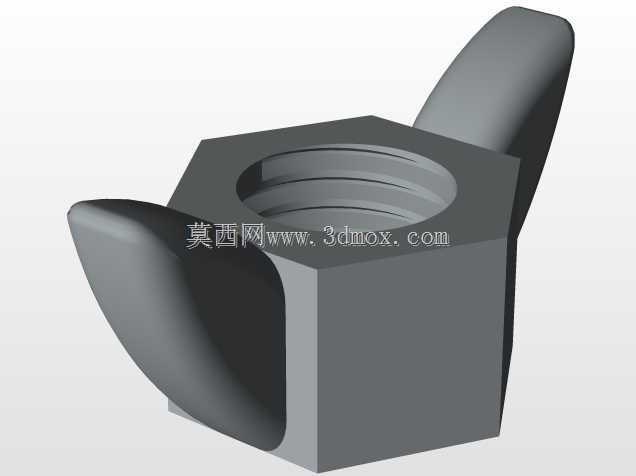

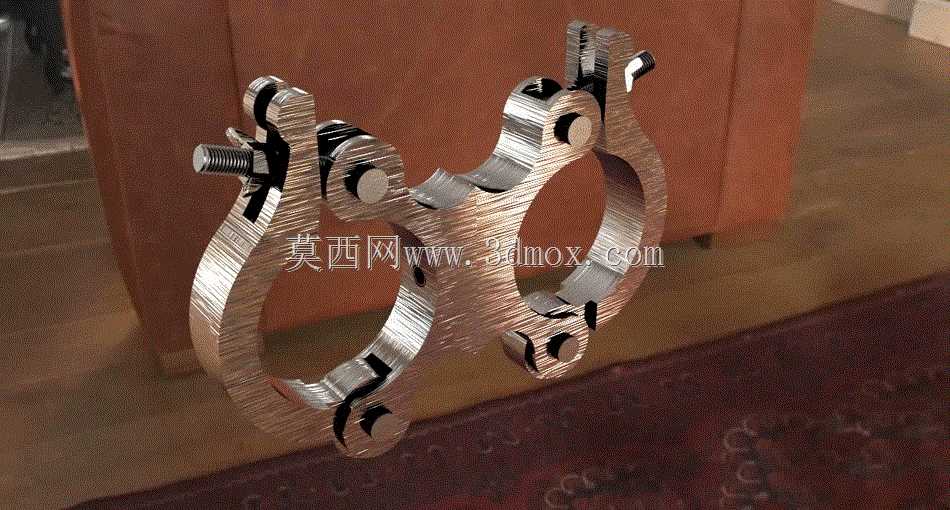

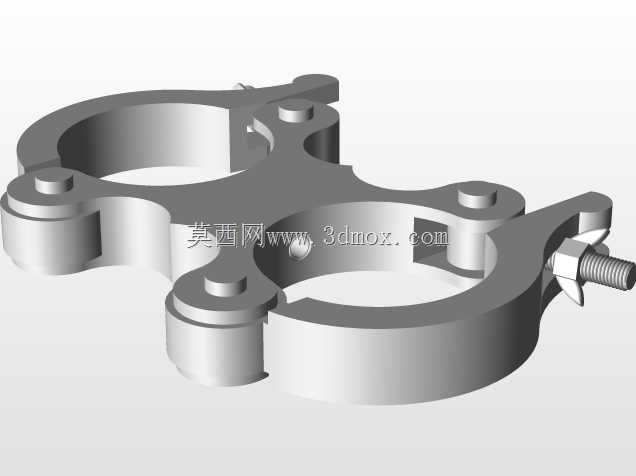

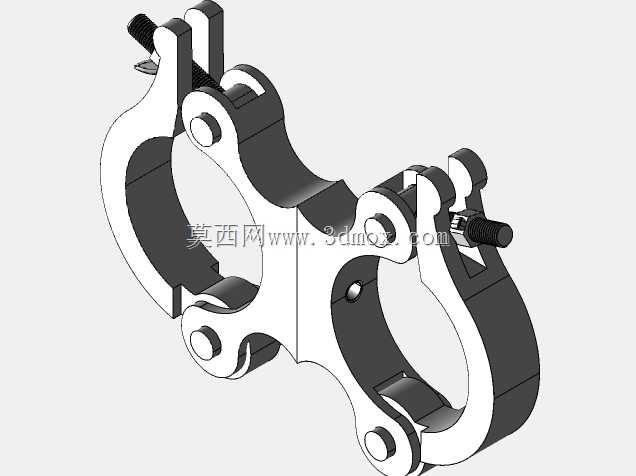

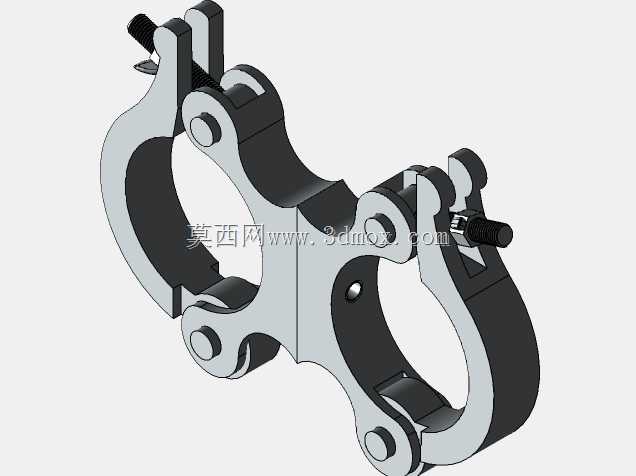

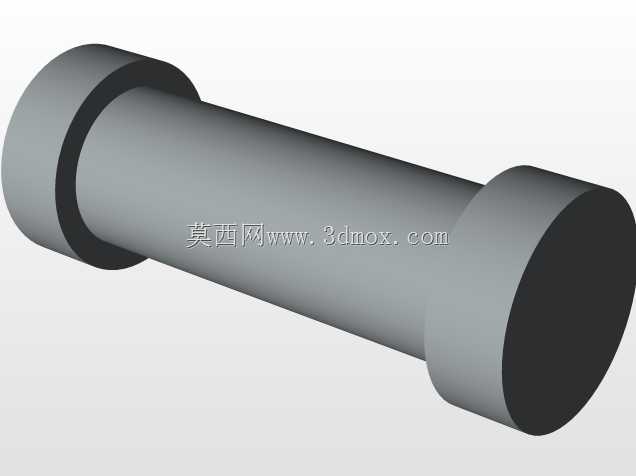

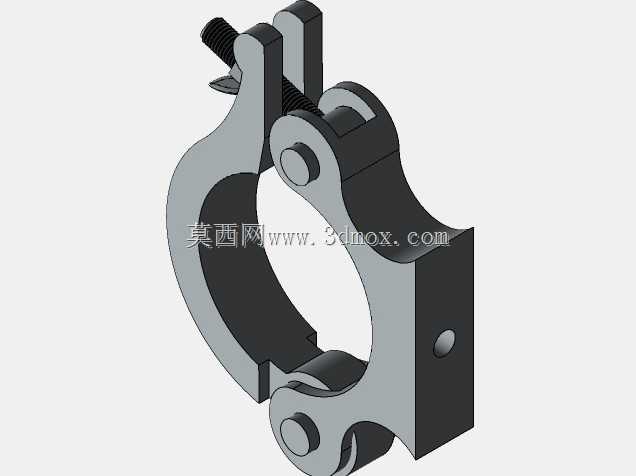

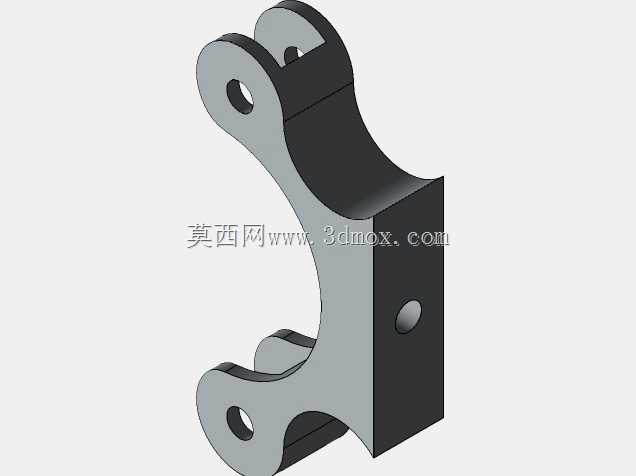

这款可旋转式管接头主要应用于工业流体输送管路、民用给排水管路、气动液压控制管路的现场安装场景，尤其适配需要在安装后调整管路走向、存在小幅角度偏转需求的管路布设工况，能够解决传统刚性管接头安装对位难度大、后期管路调整需整体拆卸重装的痛点，在建筑机电安装、工业设备管路装配、小型液压工作站布设等场景中都能发挥实用价值。从实际用途来看，该接头核心作用是实现两根同管径管道的稳固对接，同时自带3度范围的旋转调节余量，既可以补偿管路加工、安装过程中产生的微小角度误差，降低现场安装的对位精度要求，提升施工效率，也能在管路投入使用后，缓冲管路因温度变化产生的形变应力、流体输送过程中产生的小幅振动，避免接头部位因应力集中出现渗漏、开裂的问题，延长管路整体的使用寿命。在功能特性设计上，这款接头采用双侧对称的抱合式锁紧结构，接头主体为两个带铰接轴的半环卡箍结构，单侧配置锁紧螺栓，安装时无需对管道端部做套丝、焊接等预处理，只需将两个半环抱合在两根管道的对接端，拧紧侧方的锁紧螺栓即可完成密封固定，操作门槛低，普通施工人员借助常规扳手即可完成安装作业；铰接部位的配合间隙经过精准设计，既保证接头可以顺畅完成小角度旋转调节，又不会因间隙过大导致管路对接错位、密封失效，整体锁紧后的抱紧力均匀分布在管道圆周上，相比单侧锁紧的普通管卡，连接稳固性更强，可承受更高的管路内部压力。从设计思路来看，这款接头的开发完全围绕现场安装的实际痛点展开，传统刚性接头要求两根对接管道必须保持严格同轴，一旦管道预埋、布设时出现角度偏差，就需要切割管道重新调整，耗费大量人工与时间成本，这款接头特意预留的小角度旋转余量，就是为了吸收这类安装误差，同时铰接结构的转动阻尼经过调校，安装对位时可以临时固定角度，方便施工人员锁紧螺栓，不需要额外的辅助支撑。在外形尺寸与安装边界上，这款接头的整体轮廓贴合管道外径设计，没有多余的外凸结构，安装后占用的径向空间仅比管道外径大出螺栓与铰接轴的突出尺寸，适合在管路排布密集、安装空间狭窄的场景下使用，安装时仅需在接头侧方预留出扳手操作的空间即可完成作业，不需要沿管道轴向预留大量操作空间，对狭小井道、设备内部的管路布设十分友好；接头的铰接旋转中心与管道轴线保持重合，旋转调节时不会改变管道的对接同轴度，不会对管路内部的流体输送产生额外阻力，也不会在旋转部位形成流体滞留的死角，适配清水、压缩空气、低压液压油等多种常规流体的输送需求。
