老式手摇胸压式手动钻孔工具结构设计

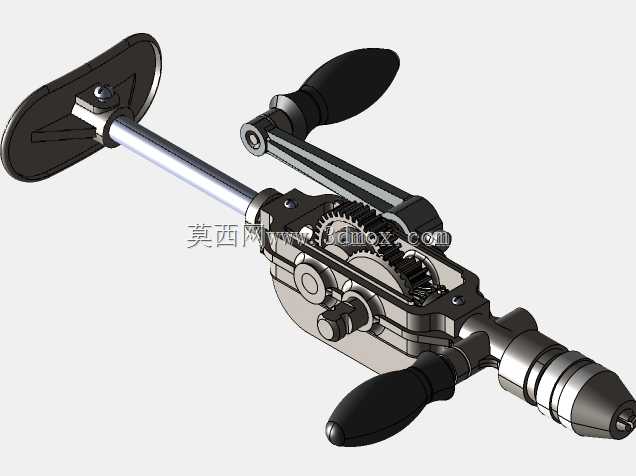

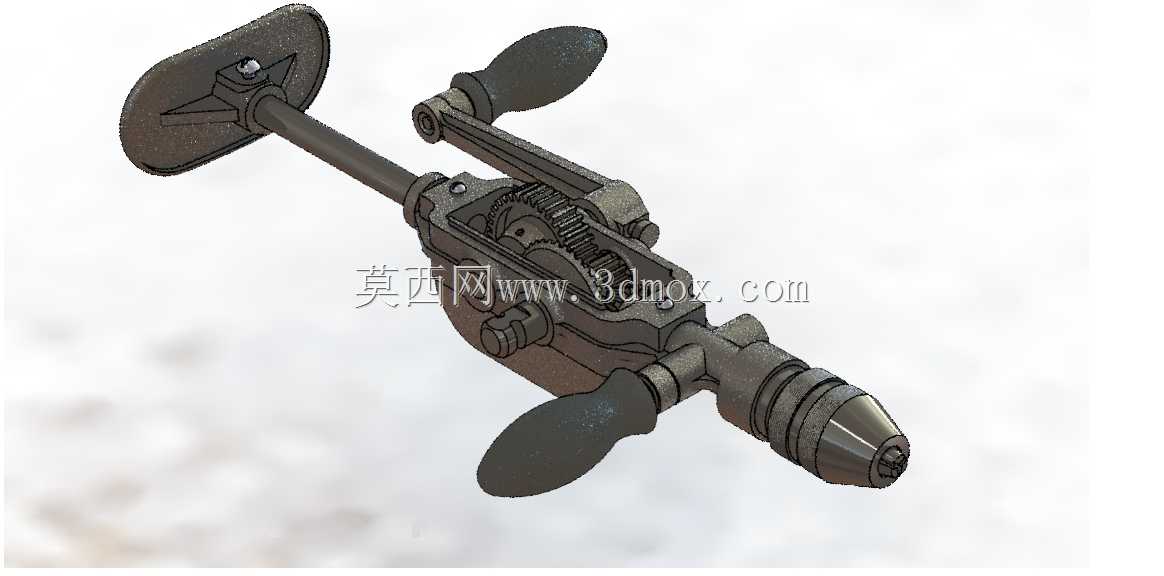

这款手动钻孔工具是传统无电源场景下的实用五金作业器具，主要面向户外无供电区域、狭小作业空间、精密小件手工加工等场景使用，能够在木材、薄软金属、塑料、复合材料等多种材质工件上完成钻孔作业，尤其适合家装维修、手工DIY、野外管线维护、古董家具修复、学生金工实习等对钻孔精度要求不极端严苛、又无法接入电动工具供电的作业场景，相比电动钻孔设备，它无需外接电源、不会产生漏电风险、运转噪音极低、转速可通过手摇力度灵活控制，不会因为转速过高烧损软质工件表面，也不会因为突然的扭矩输出造成薄壁工件碎裂。从功能特性来看，这款工具采用胸压式支撑结构，作业时操作人员可将胸托抵靠在胸口位置，通过身体施加稳定的轴向进给力，无需单手握持施加全部压力，大幅降低长时间作业的手部疲劳感；传动部分采用多级圆柱齿轮减速增扭结构，将摇柄输入的低扭矩高转速运动，通过齿轮组传递到钻夹头输出端，转化为适合钻孔的大扭矩低转速输出，即使是硬度稍高的薄铝板、硬木材质，也能通过稳定的齿轮传动输出足够钻削力，不会出现卡滞打滑的问题；钻夹头采用三爪自定心结构，可夹持一定直径范围内的圆柱形钻头，更换钻头操作简单，无需额外复杂工具即可完成装夹锁紧；三个握持手柄分别布置在摇柄、机身侧方、胸托位置，操作人员可一手握持机身侧手柄稳定钻身方向，另一手转动摇柄提供动力，胸口抵住胸托提供进给压力，三个受力点形成稳定的三角支撑结构，钻孔过程中钻身不易偏移，能够保证钻孔的直线度。从设计思路来看，这款工具的整体结构完全围绕手动作业的人机工程学展开，胸托采用大面积椭圆盘状结构，能够分散胸口受到的反作用力，避免局部压强过大造成作业不适；摇柄的转动半径经过合理匹配，既不会因为半径过小造成手摇费力，也不会因为半径过大导致转动时容易磕碰周边工件；所有握持手柄都采用符合手部握持曲线的椭球造型，表面做防滑纹理处理，即使手上沾有少量油污、木屑也能稳定握持不会滑脱；齿轮传动部分做了半封闭壳体防护，既能够观察内部齿轮的运转状态，也能避免作业时衣物、碎屑卷入齿轮组造成安全隐患，壳体上预留的润滑注油位置，能够方便日常维护时加注润滑脂，延长齿轮传动结构的使用寿命。从外形尺寸与安装边界来看，这款工具整体为长杆式布局，整体长度适配成年人手臂到胸口的作业距离，作业时所需的横向转动空间仅为摇柄转动直径范围，在狭小的柜体内部、墙面夹角位置也能灵活操作，不需要预留电动钻枪那样的尾部握持空间；钻夹头的伸出长度能够保证在工件表面有少量凸起障碍物时，也能顺利对准钻孔位置完成作业，整体重量控制在单手握持可承受的范围内，长时间举持作业也不会造成手臂过度酸胀，没有外接的线缆、气管等附属部件，收纳时可直接放入工具包，不会出现管线缠绕、部件磕碰损坏的问题。
