重载叉车驱动车轮总成三维设计

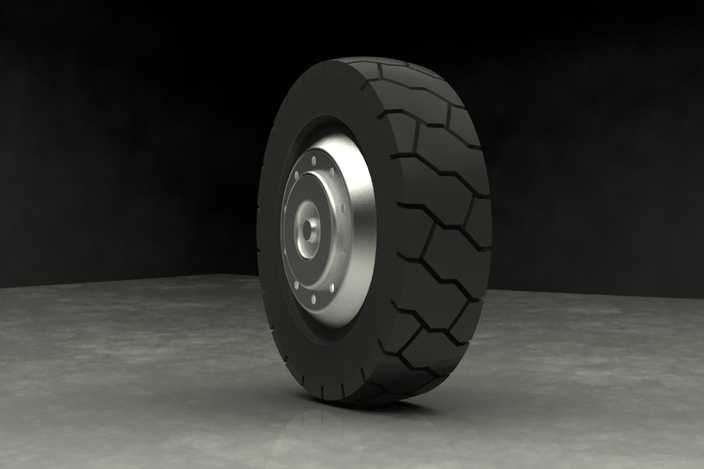

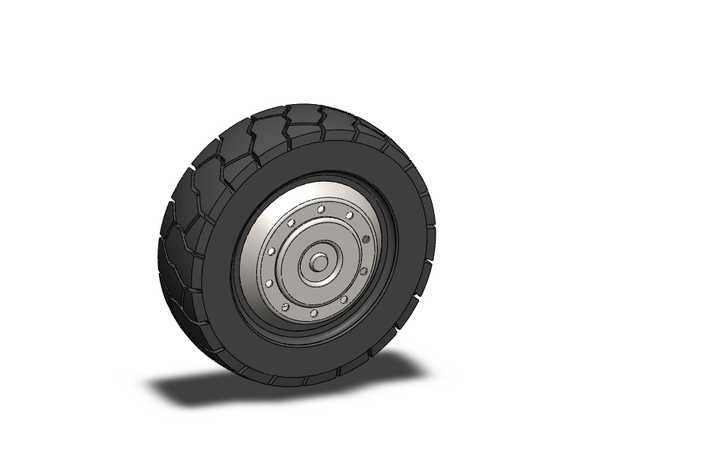

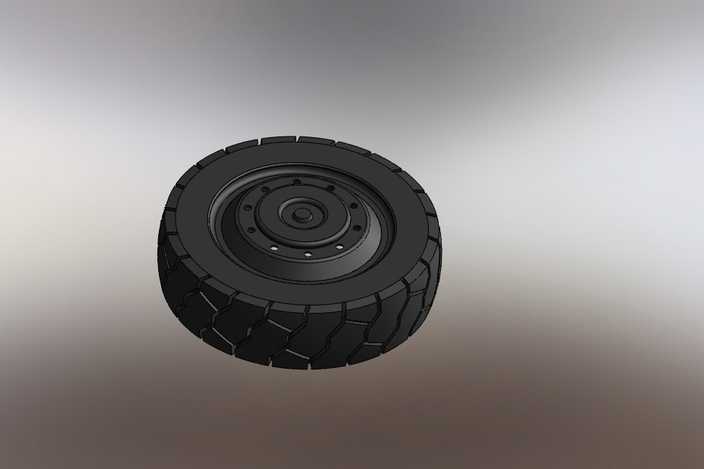

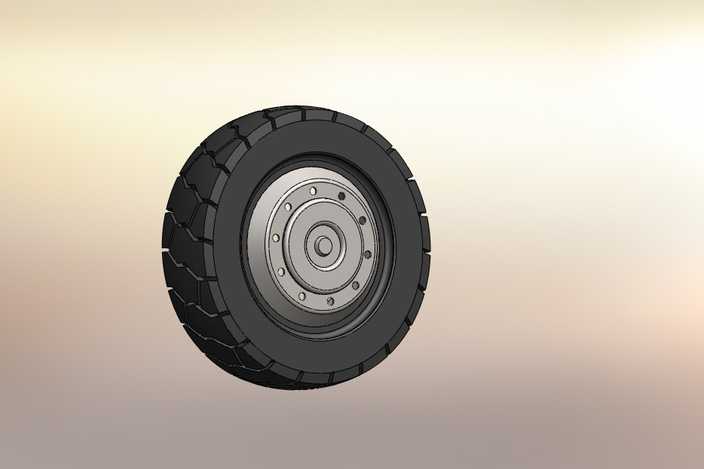

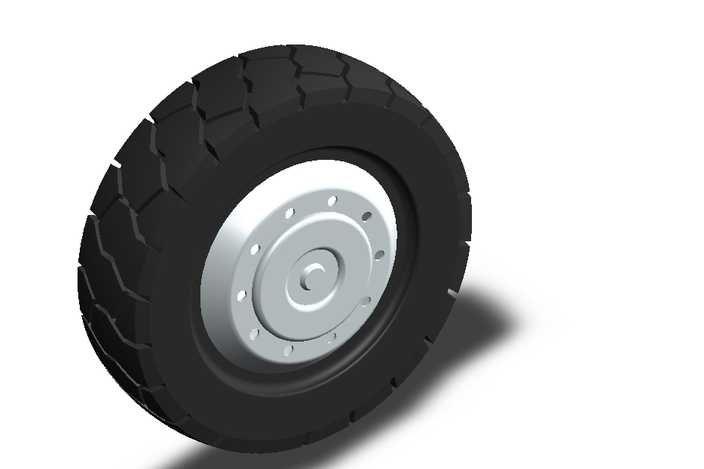

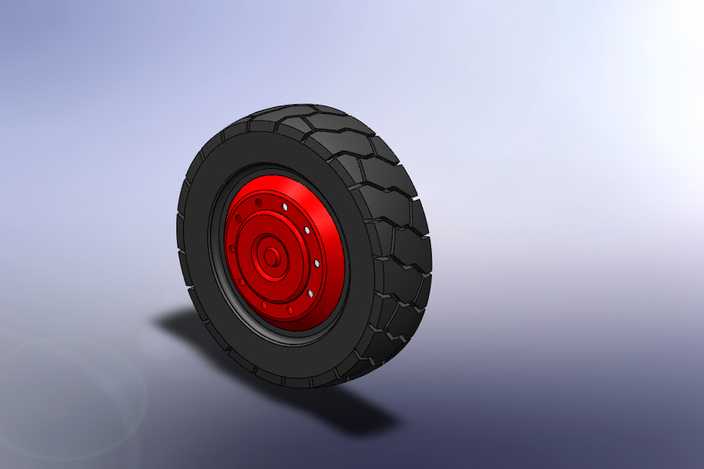

本作品为工业车辆行走系统核心部件的三维建模成果，针对重载作业场景的使用需求完成全参数化设计，完整还原了车轮总成的装配关系与细节特征。建模过程中首先梳理车轮的功能结构，将整体拆分为橡胶轮胎、金属轮毂、紧固螺栓组三个核心模块，以同轴装配基准完成各部件的空间定位，确保各零件间的配合公差符合工业车辆的装配规范。轮胎部分采用实体建模方式，精准复刻了块状加深防滑胎面花纹，花纹块的排布角度、沟槽深度均参考重载工业轮胎的实际设计参数，胎侧的圆弧过渡、胎圈与轮毂的贴合结构都做了精细化处理，还原橡胶轮胎的形态特征，同时预留了轮胎形变模拟的结构余量。轮毂部分采用回转类特征建模逻辑，先绘制轮毂的截面轮廓草图，通过旋转特征生成轮毂基体，再依次完成中心定位轴孔、螺栓安装沉孔、轮辐加强筋、端面定位凸台的细节设计，轮毂表面的安装孔位采用圆周阵列方式完成，保证孔位的分度精度符合装配要求，轮辐与轮辋的过渡位置做了圆角强化处理，匹配重载工况下的应力分散需求。紧固螺栓组按照实际装配的排布规律，以轮毂中心为基准做圆周阵列，还原螺栓与沉孔的配合关系，每个螺栓的头部形态、螺杆长度都与轮毂安装位的尺寸匹配。材质渲染阶段，为轮胎部分赋予哑光深黑色橡胶材质，调整材质的粗糙度参数模拟橡胶表面的细微颗粒质感，还原工业轮胎的视觉特征；轮毂部分赋予银灰色金属材质，添加轻微的环境反射效果，呈现铸钢机加工后的金属光泽，螺栓部分做了稍深的金属质感区分，突出不同零件的材质差异。整体渲染采用柔和的影棚布光，通过主辅光源的角度调整，清晰呈现胎面花纹的凹凸层次、轮毂的曲面轮廓与装配细节，背景采用渐变灰色调突出模型主体，让车轮的结构特征得到充分展示。设计过程中兼顾了模型的可编辑性，各零件的特征参数保留完整，可根据不同载荷的叉车、卡车使用需求调整轮胎直径、轮毂安装尺寸、螺栓规格等参数，适配不同车型的行走系统设计需求，可用于工业车辆的结构展示、装配教学、行走系统仿真分析等场景。
