径向离心式整体叶轮三维结构设计

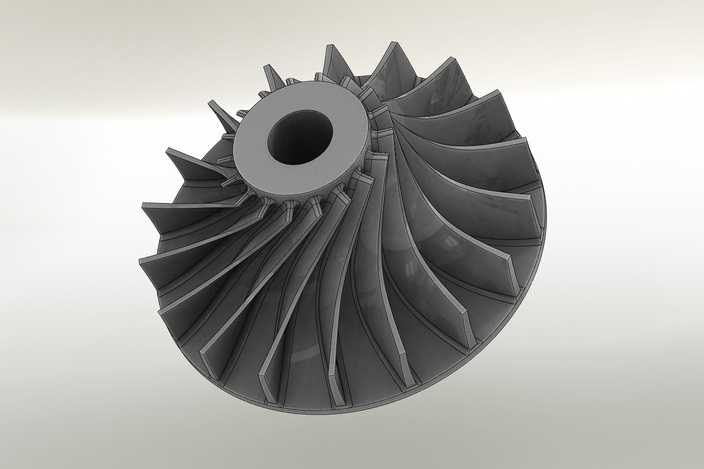

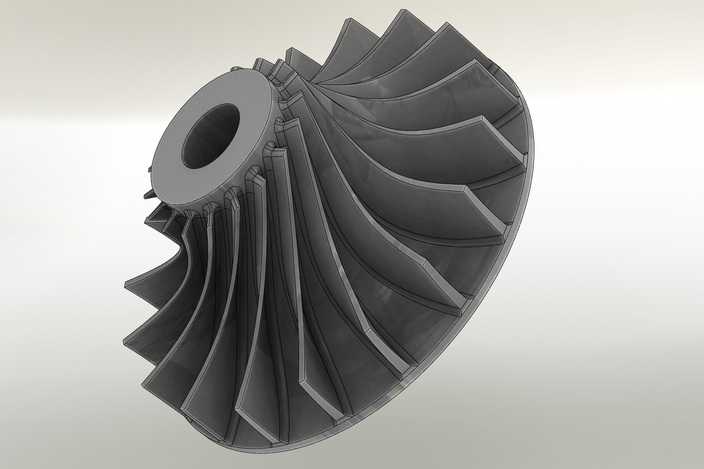

本作品为径向离心式整体叶轮的三维数字化设计成果，建模过程依托三维参数化设计平台完成，整体采用一体化建模思路，将轮毂与叶片作为单一整体结构进行构建，规避了分体装配带来的结构干涉与配合误差问题。建模初始阶段首先完成叶轮核心基准的搭建，以中心轴线为旋转主基准，确定轮毂的内外径尺寸、轴向厚度参数，通过旋转凸台特征生成带中心安装孔的轮毂基体，中心孔采用直孔设计，可适配标准轴类零件的装配定位，轮毂外缘做平滑圆弧过渡处理，避免应力集中问题。叶片部分采用曲面建模方式构建，首先绘制单枚叶片的翼型截面轮廓，根据离心叶轮的气动性能要求，调整叶片的进口安装角、出口安装角以及叶片的扭曲曲率，确保叶片从轮毂根部到轮缘顶部的型线平滑过渡，无曲率突变；单枚叶片的曲面构建完成后，通过圆周阵列特征，以中心轴线为阵列轴，按照均匀分布的角度参数完成全部叶片的阵列排布，每枚叶片的厚度从根部到前缘、后缘做渐变减薄处理，既保证叶片根部与轮毂连接位置的结构强度，又降低叶片边缘的流体阻力。建模完成后对整体结构进行圆角处理，在叶片与轮毂的连接位置添加过渡圆角，消除尖锐棱边，提升结构的抗疲劳性能。材质渲染阶段，为模型赋予哑光金属材质，模拟铸造铝合金或不锈钢的表面质感，调整材质的粗糙度、反光度参数，还原金属零件的真实视觉效果，渲染视角采用斜向俯视角度，可同时呈现叶轮的中心安装结构、叶片的排布形态以及叶片的曲面扭曲特征，清晰展示整体结构细节。设计过程中重点考量了叶轮的结构合理性，所有叶片的型面均保持一致，圆周分布均匀度经过校验，确保转动过程中的动平衡性能，中心安装孔与轮毂的同轴度严格控制，可满足高速旋转工况下的使用要求，整体模型无破面、无重叠特征、无多余几何元素，可直接用于后续的工程分析、3D打印样件制作或者数控加工编程使用，为流体机械类产品的研发设计提供精准的三维数字化参考。
