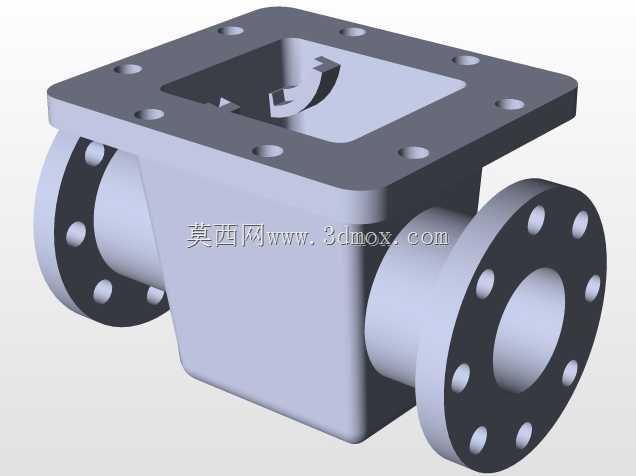

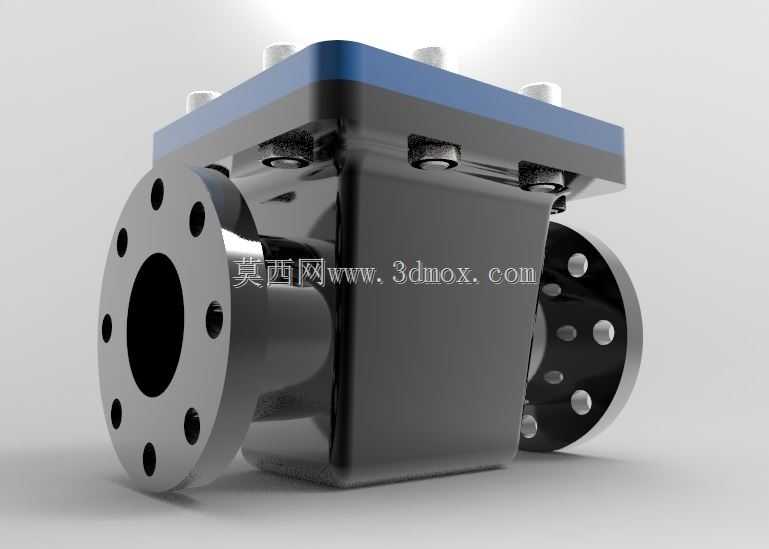

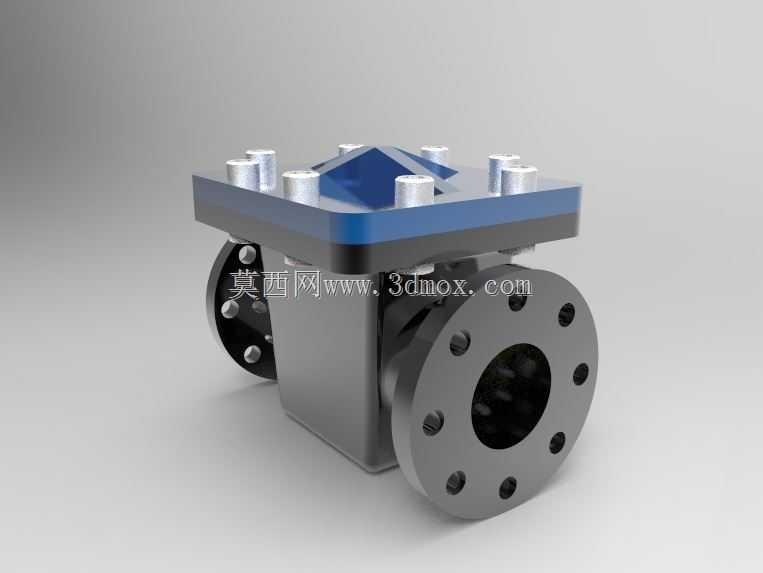

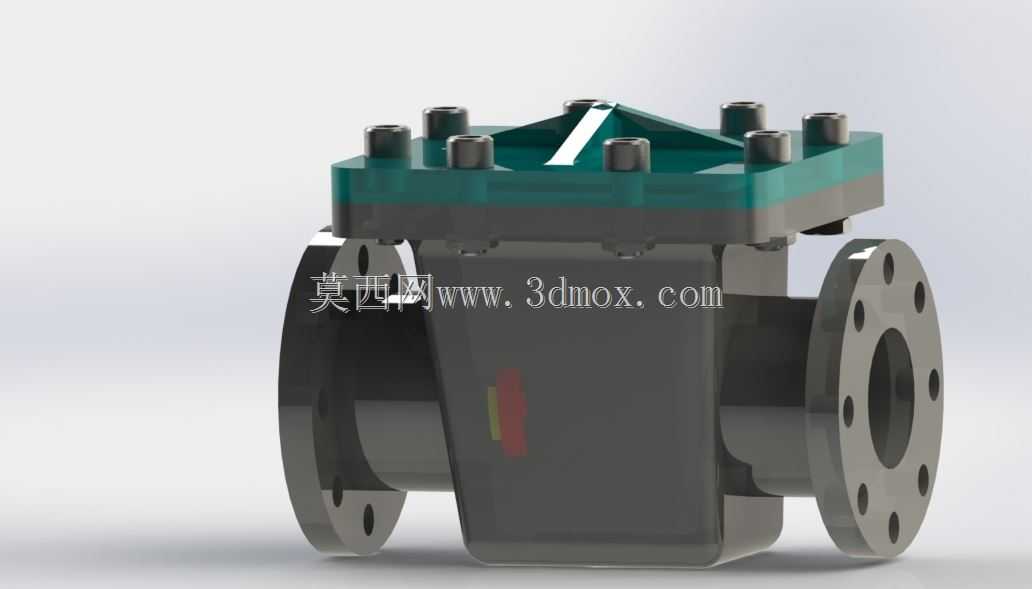

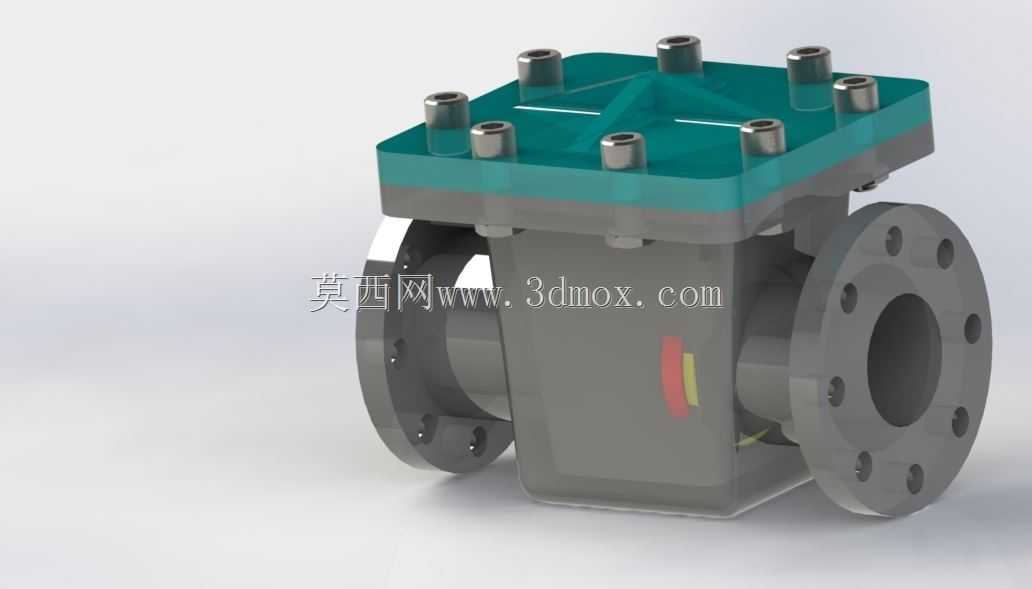

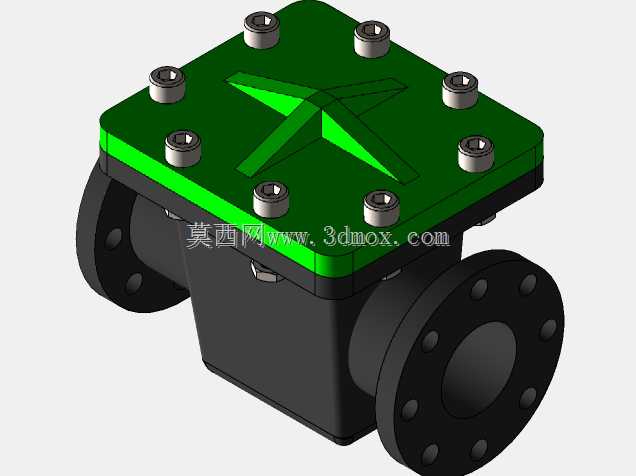

法兰连接式方形腔体止回阀结构设计

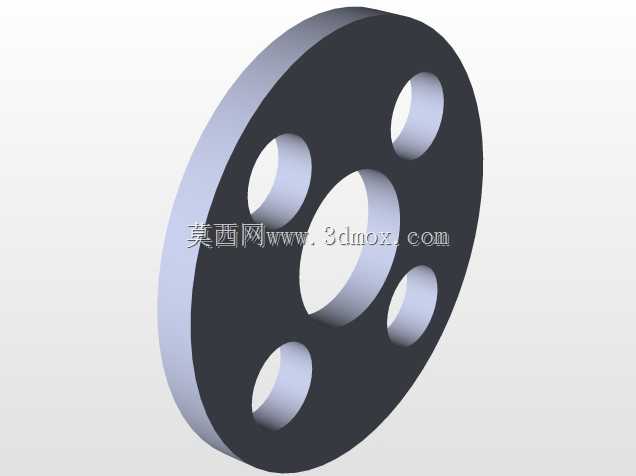

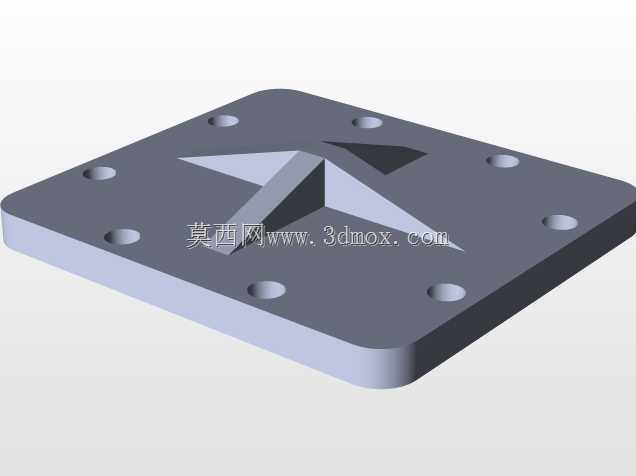

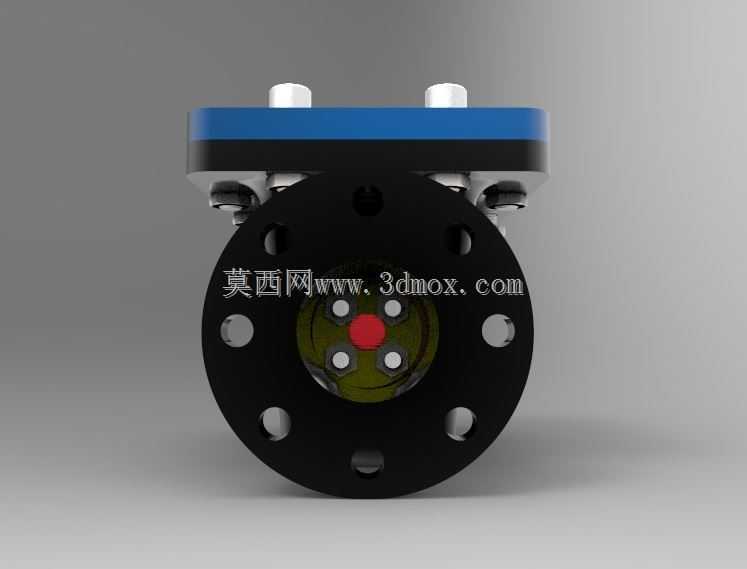

这款止回阀主要应用于民用给排水、工业循环水系统、中小型化工流体输送管路中，安装在泵出口、分支管路节点等位置，核心作用是管控管路内流体的单向流动，避免介质倒流引发的泵叶轮反转、管路水锤冲击、上游介质污染等问题，是流体输送系统中保障管路运行安全的核心基础部件。从功能特性来看，该止回阀采用直通式流道设计，流体从一侧法兰接口进入阀腔后，可直接推动内部启闭件完成通路开启，当上游流体压力下降或出现反向压力差时，启闭件会在介质压力与自身重力的共同作用下快速回落密封，截断反向流路，整体流阻系数较低，对管路输送效率的影响较小，适配清水、低粘度无颗粒的化工液体等多种介质的输送场景。在设计思路上，这款产品采用方形主腔体搭配双侧法兰连接的结构，方形腔体相比传统圆筒形阀腔，内部可容纳更大行程的启闭组件，同时腔体顶部采用分体式压盖结构，通过周向均匀布置的紧固件实现压盖与阀体的密封连接，既保证了阀腔的承压密封性，也为后期内部密封件的更换、启闭件的检修预留了操作空间，无需将整个阀体从管路上拆卸即可完成维护作业，大幅降低了现场运维的工作量与成本。双侧法兰采用标准凸面法兰结构，法兰端面均匀布置多组螺栓连接孔，可直接与同压力等级的管路法兰配对安装，安装时需注意保证流体流向与阀体标识方向一致，法兰对接面需加装适配的密封垫片，按对角顺序逐步拧紧连接螺栓，避免法兰偏斜引发的密封泄漏问题。安装边界方面，该阀门的整体长度、法兰外径与连接孔中心距均匹配常用中低压管路的安装尺寸，安装时需在阀门两侧预留足够的管路操作空间，顶部压盖上方需预留不小于压盖对角线长度的检修空间，方便后期拆卸紧固件开展维护作业；阀门可水平安装在直管段上，也可根据管路走向适配垂直向上的流体管路安装，安装位置需避开管路急弯、变径等流态紊乱的区域，保证阀门入口处的流态平稳，避免长期紊流冲击导致启闭件磨损过快、密封失效的问题。整体结构兼顾了运行可靠性与运维便捷性，能够适配多数常规中低压液体输送管路的使用需求。
