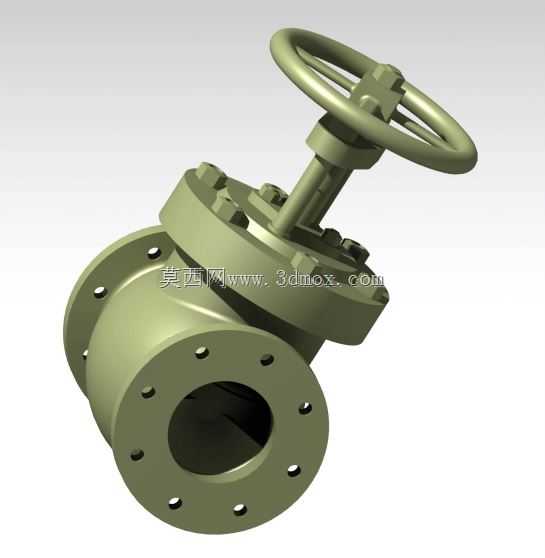

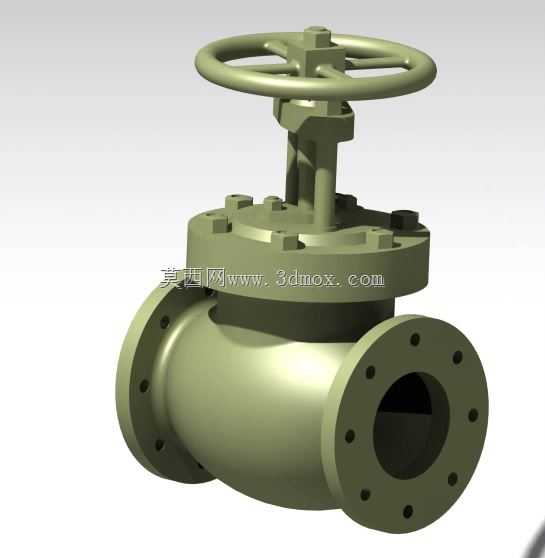

法兰连接式手动直通截止阀三维结构

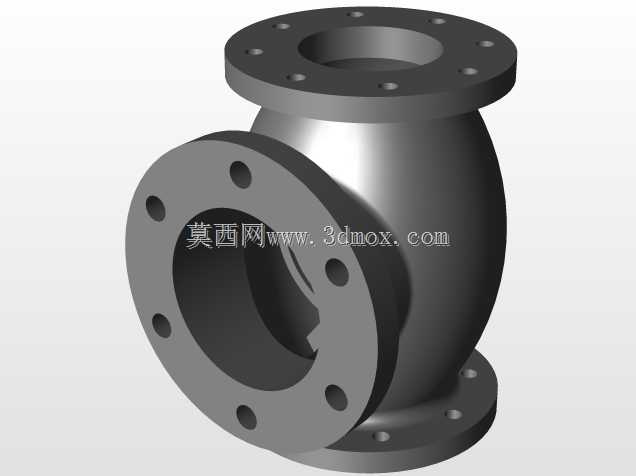

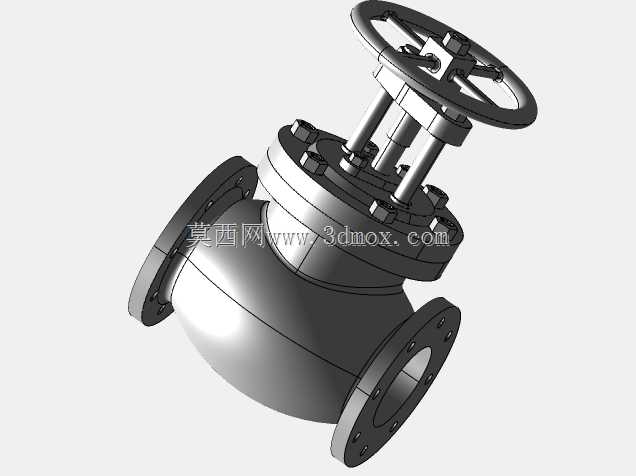

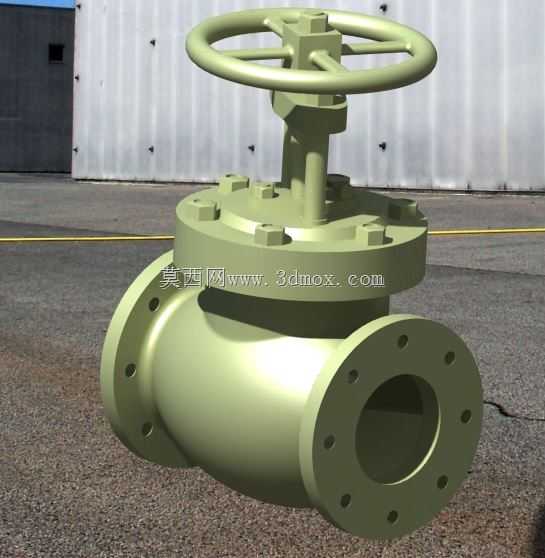

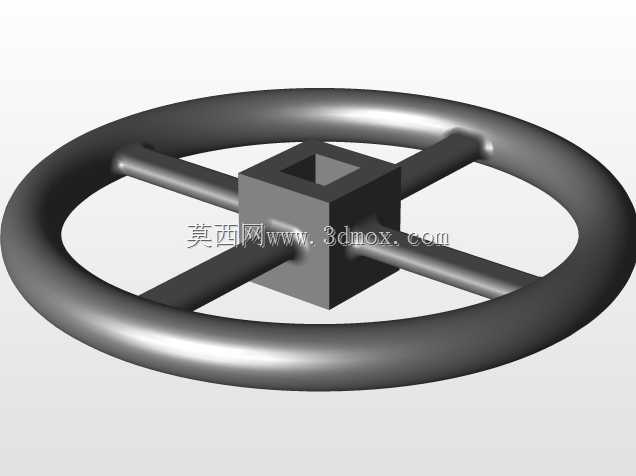

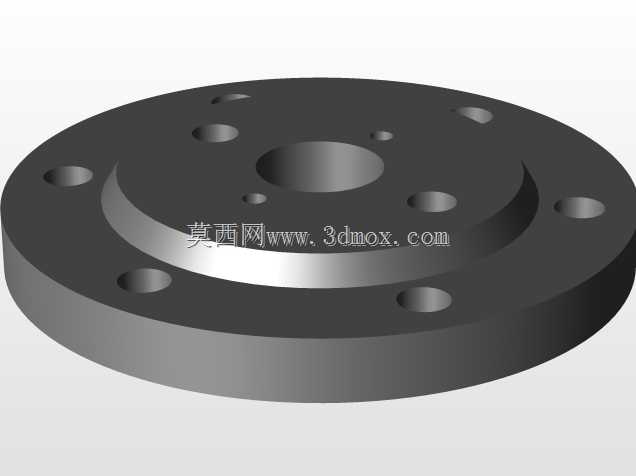

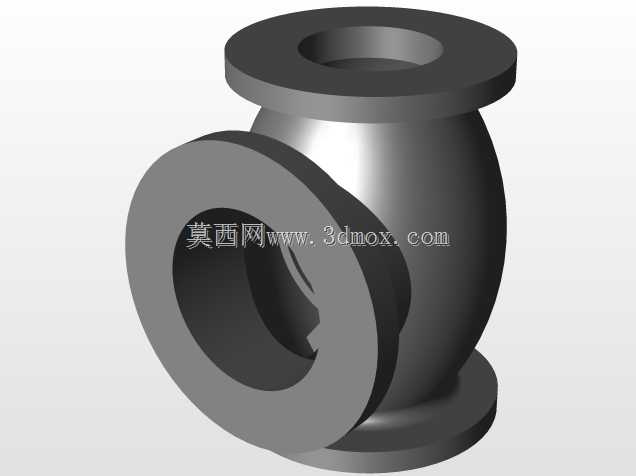

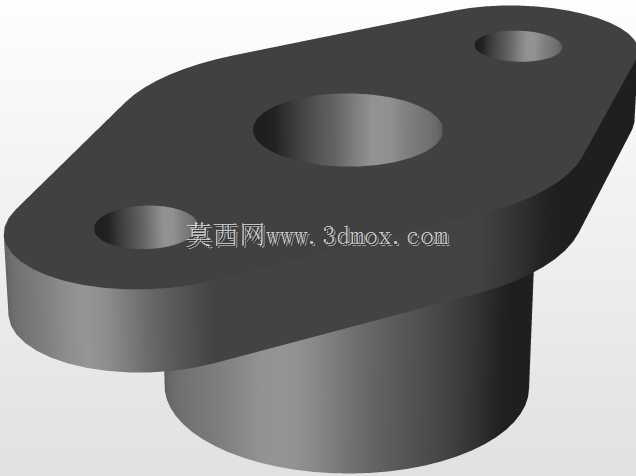

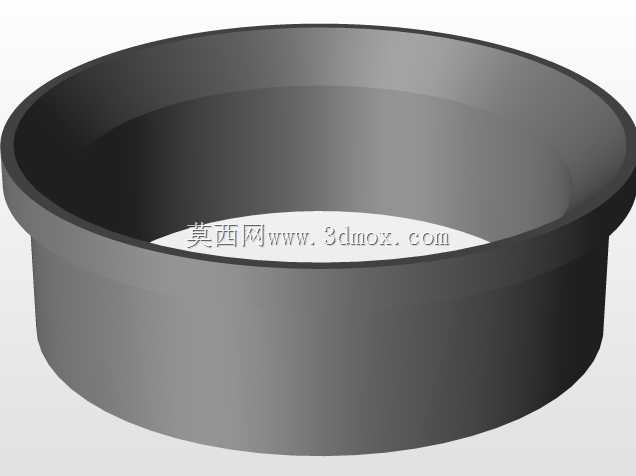

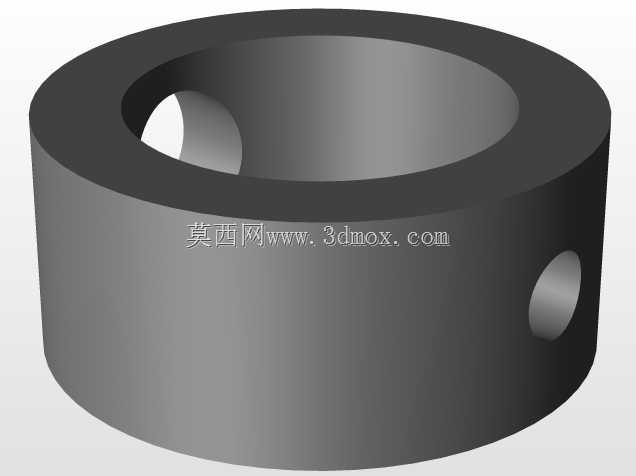

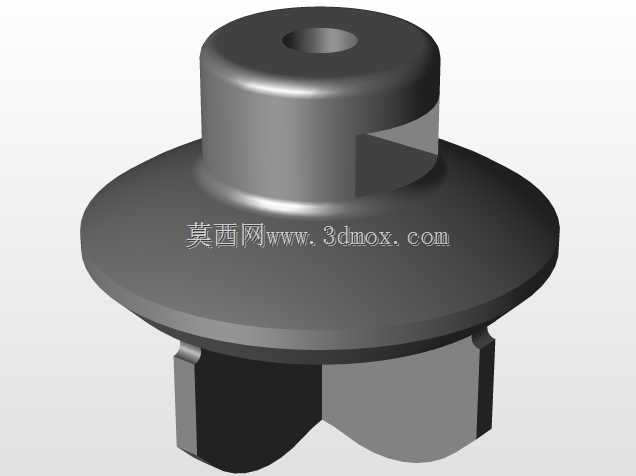

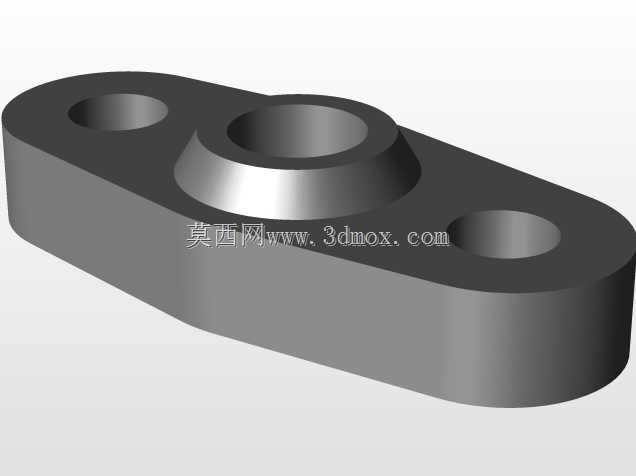

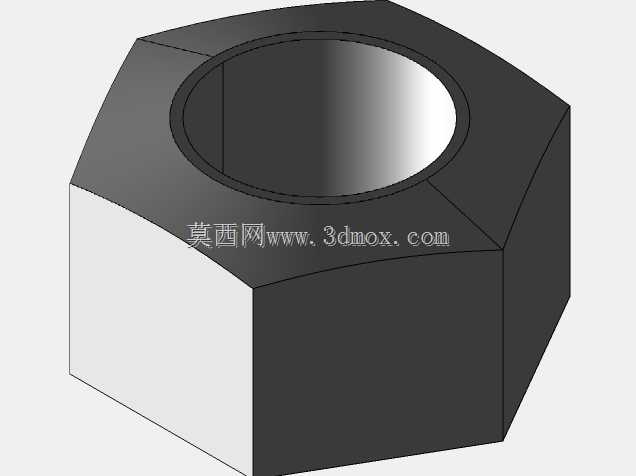

这款手动法兰截止阀是工业管路系统中核心的截断类部件，主要应用于石油化工、市政给排水、热力供暖、火电发电、冶金生产等行业的中低压流体输送管路中，承担完全阻断管路内介质流通的核心作用，可适配清水、蒸汽、油品、弱腐蚀性流体等多种常见工业介质的通断控制需求，不适用于调节管路流量，仅做全开全关位的工况使用，避免密封面长期受介质冲蚀出现密封失效问题。从功能特性来看，该款截止阀采用手轮驱动的明杆结构设计，转动顶部手轮时可带动阀杆做垂直方向的升降运动，进而带动阀瓣贴合或脱离阀座密封面，实现管路的通断控制；明杆结构可直观显示阀门的开关状态，也便于日常运维中对阀杆进行润滑养护，降低阀杆卡涩的故障概率。阀体采用直通式流道设计，介质从阀体一侧法兰进入，经阀座通道后从另一侧法兰流出，流道走向平顺，相比角式截止阀的管路适配性更强，可直接安装在水平走向的直管段中，无需额外调整管路走向。从设计思路层面，该款截止阀的结构设计充分兼顾了密封可靠性与安装运维的便捷性：阀体与阀盖采用法兰螺栓连接结构，中法兰处设置密封垫片，保证阀腔的密封性能，避免介质从阀盖结合处出现外漏；阀瓣与阀座采用锥面密封配合，密封面比压充足，截断状态下的密封性能稳定，可有效阻断介质的内漏通道；手轮采用轮辐式结构，握持施力便捷，操作人员无需借助额外工具即可完成阀门的开关操作，手轮与阀杆采用键连接固定，传动过程无打滑松脱风险。从外形尺寸与安装边界来看，该款截止阀的两端采用法兰连接结构，法兰端面均匀分布螺栓安装孔，安装时需匹配对应压力等级的管路法兰，通过螺栓穿装紧固完成连接，安装过程中需保证两端法兰端面平行对齐，避免出现偏斜导致密封垫片受压不均出现泄漏；阀体整体结构紧凑，手轮位于阀体顶部，安装时需预留足够的顶部操作空间，满足手轮转动以及后期阀杆提升的空间需求，同时阀体两侧需预留法兰螺栓紧固的操作空间，便于后期拆装检修；阀体底部无突出排液结构，可直接安装在常规管架支撑的水平管路上，无需额外设置底部支撑结构。
