手柄驱动对夹式蝶阀结构设计

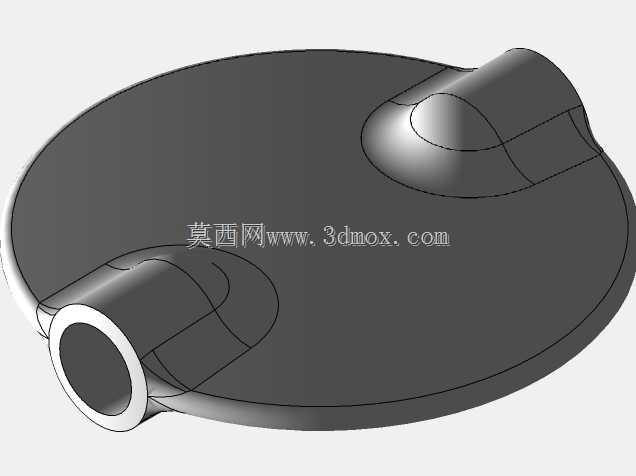

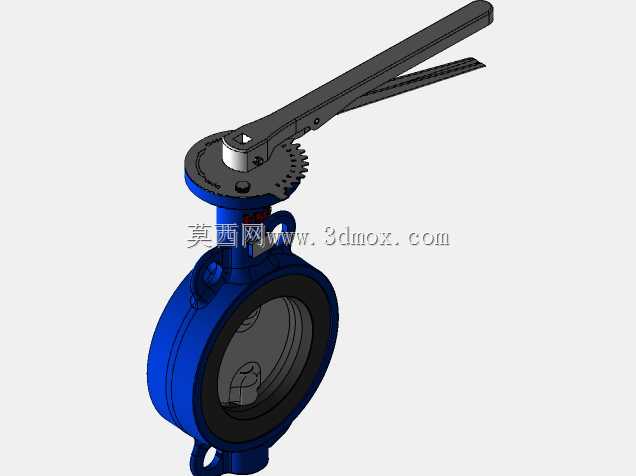

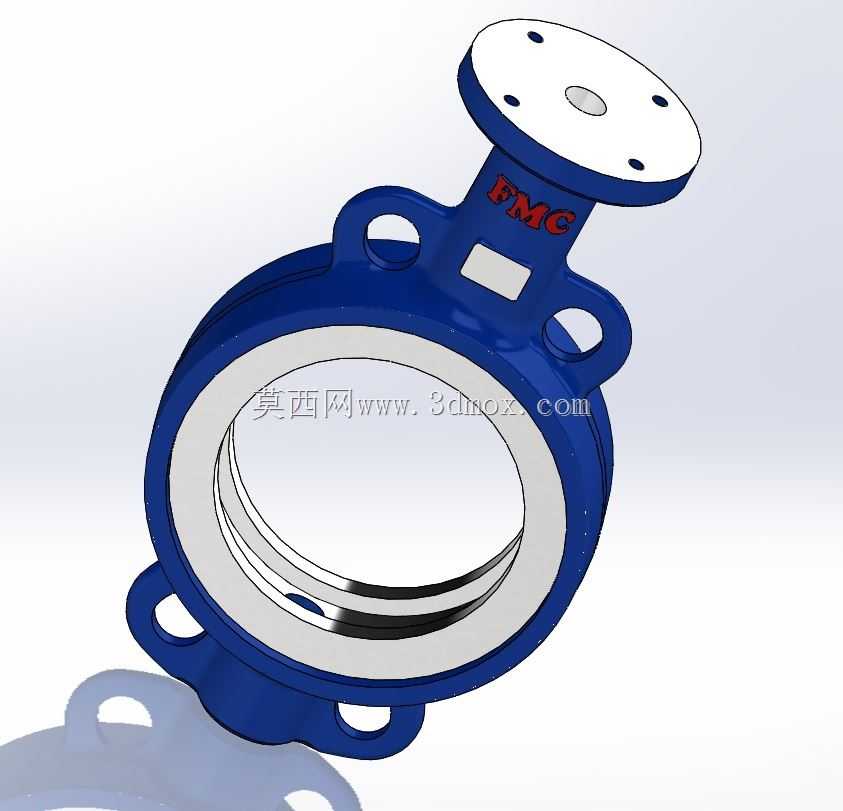

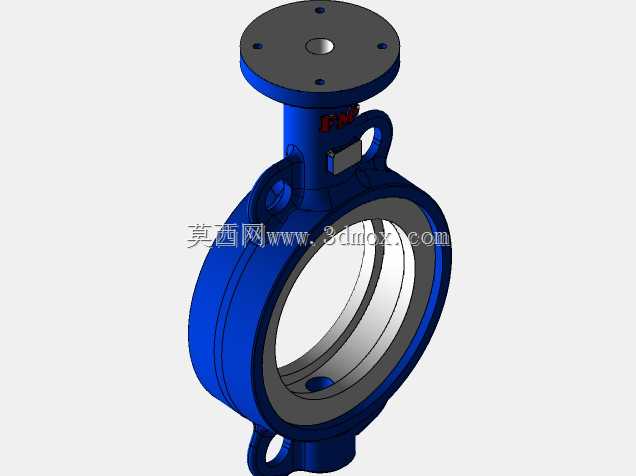

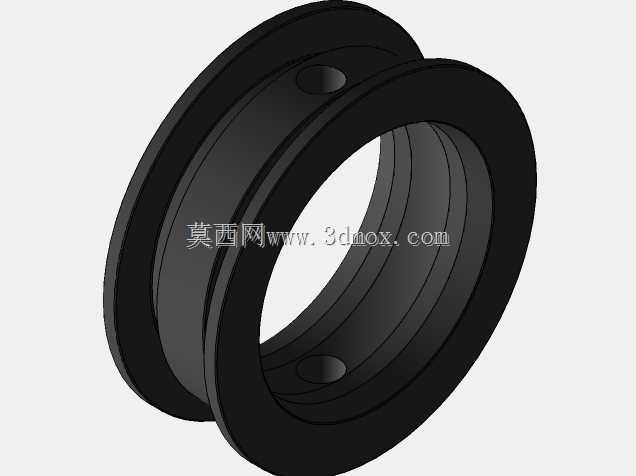

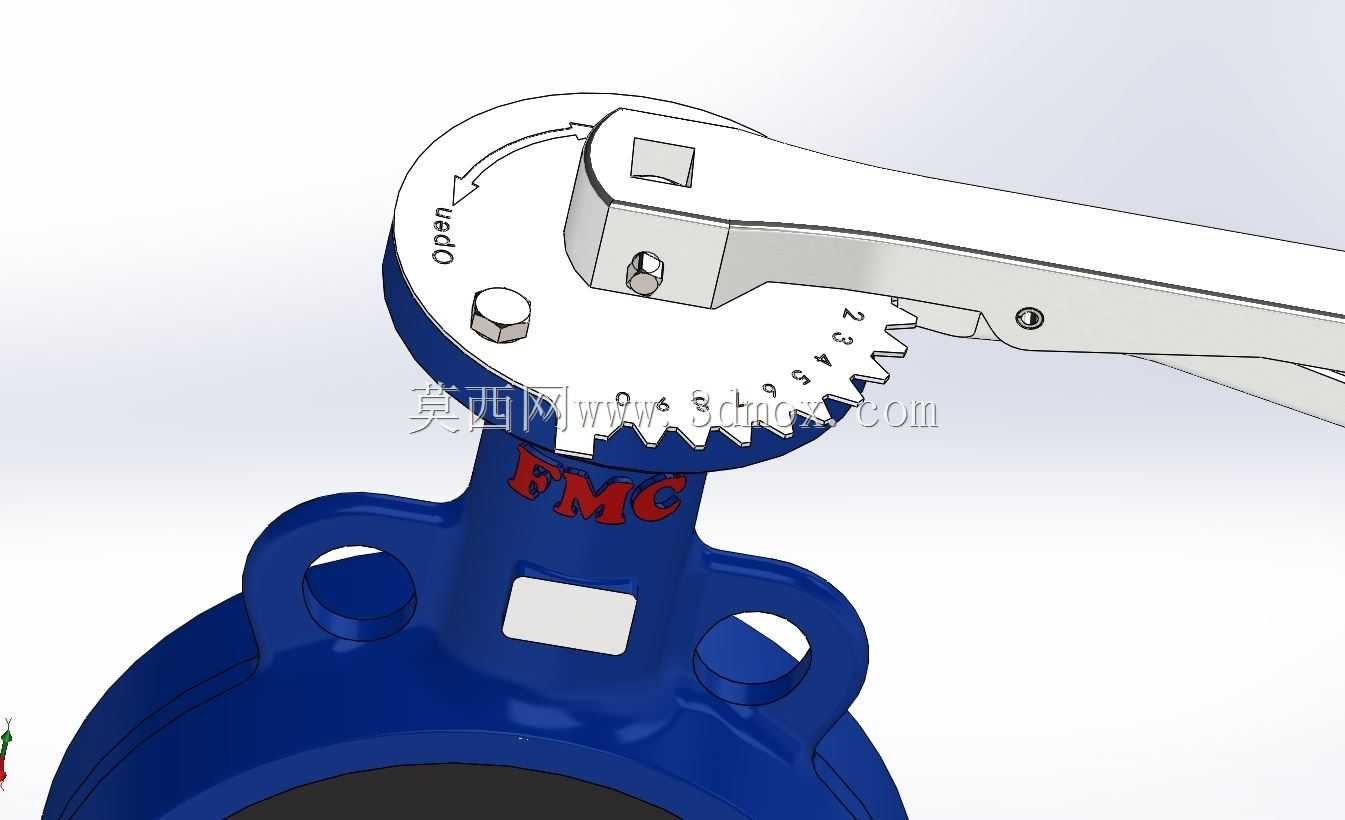

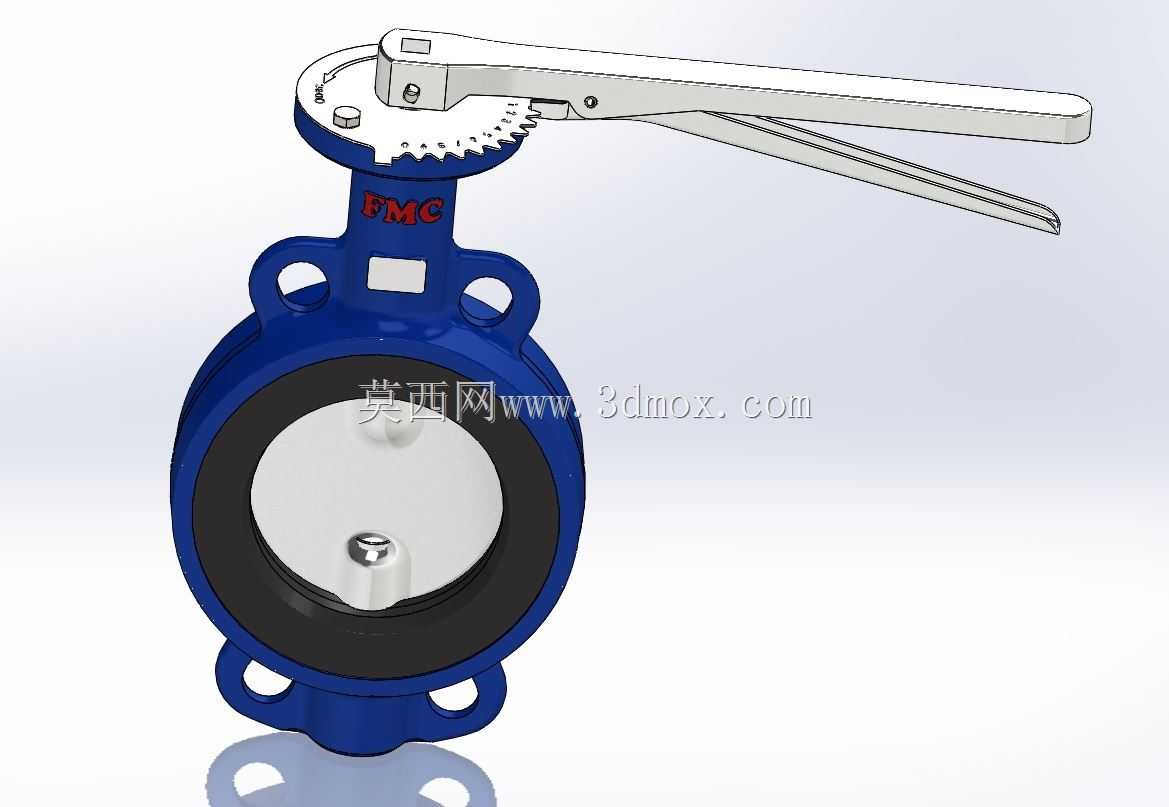

这款对夹式手动蝶阀，是民用给排水、暖通循环、低压工业流体输送管路中的核心控制部件，主要承担管路内流体的通断与流量调节功能，适配清水、弱腐蚀性流体、低压气体等多种介质工况，在楼宇管网、小型化工支路、市政供水支线、农田灌溉系统中都有广泛应用，相比同通径的闸阀、截止阀，它结构更紧凑，启闭操作更省力，安装占用空间更小，非常适合管路排布密集、安装操作空间有限的场景。从功能特性来看，这款蝶阀采用手柄驱动的齿轮啮合传动结构，手柄扳动时通过阀杆顶部的齿盘带动阀杆转动，进而驱动阀板在0到90度范围内旋转，实现阀门从全闭到全开的状态切换，齿盘上的定位卡槽可以配合阀盖上的定位结构，将阀板锁定在对应开度位置，避免管路流体冲击导致阀板移位，保证开度调节的稳定性；阀板采用中心对称的圆盘结构，密封面贴合阀体内侧的橡胶密封圈，全闭状态下可实现可靠的介质密封，有效降低管路渗漏风险，全开状态下阀板与管路轴线平行，介质流道通畅，流阻系数远低于同通径的截止阀，能有效降低管路输送的动力损耗。在设计思路上，这款蝶阀采用对夹式安装结构，阀体两侧设置带安装孔的连接耳，安装时无需在阀体两端加工法兰，直接将阀体夹在管路两端的配对法兰之间，穿过连接耳的螺栓锁紧即可完成固定，大幅简化了安装流程，也降低了阀体本身的材料消耗与整体重量；阀体采用球墨铸铁材质的结构设计，兼顾结构强度与铸造工艺性，阀杆与阀体之间设置耐磨轴套，减少长期启闭操作带来的磨损，延长阀门的整体使用寿命，手柄采用加长杠杆结构，进一步降低启闭操作的力矩，普通操作人员无需额外辅助工具即可完成阀门的启闭调节。从安装边界与尺寸适配来看，这款蝶阀的对夹结构决定了其轴向安装尺寸远小于法兰式蝶阀，安装时仅需在配对法兰之间预留与阀体厚度匹配的间隙即可，无需额外的安装伸缩节，阀体两侧的连接耳位置与对应通径法兰的螺栓孔位完全匹配，可直接适配国标通用法兰，无需定制转接部件；阀板的旋转半径严格控制在阀体通径范围内，启闭过程中不会超出阀体端面，不会与两侧法兰或管路内部部件发生干涉，顶部的手柄操作空间预留充足，扳动全程不会与管路或周边安装架发生碰撞，可适配水平安装、垂直安装等多种管路排布方向，安装适应性较强。
