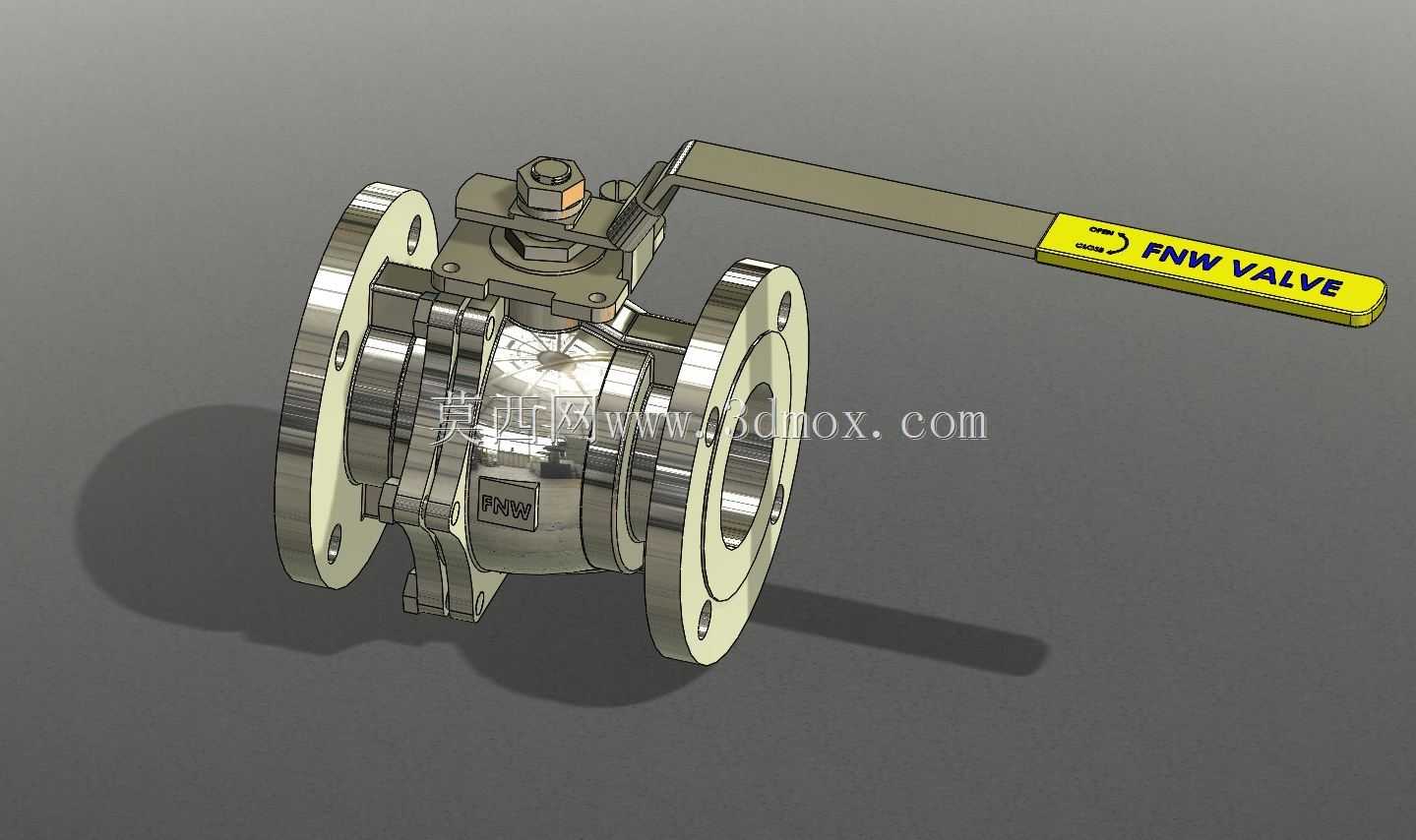

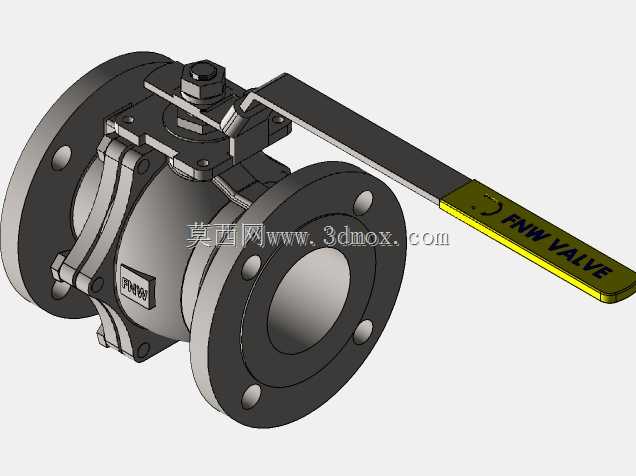

法兰式手动球阀工业结构设计

这款法兰式手动球阀主要应用于石油化工、市政给排水、暖通空调、轻工制药等行业的工业管道系统中，承担管路内流体介质的通断控制功能，可适配水、油品、蒸汽、弱腐蚀性流体等多种常见介质的输送工况，在需要快速截断或导通管路的作业场景中能够稳定发挥作用，相比闸阀、截止阀类产品，它的启闭行程更短，密封性能更可靠，操作时的力矩需求更小，适合日常频繁启闭的管路节点使用。从功能特性来看，这款球阀采用浮动球式密封结构，球体与阀座密封面紧密贴合，在介质压力作用下能够进一步压紧密封副，有效降低内漏风险；带锁定结构的手柄设计可以避免无关人员误操作，手柄上的流向标识能够直观反馈阀门的启闭状态，现场操作人员无需额外工具即可快速判断阀门工况。产品的设计思路围绕工业现场的安装与使用需求展开，整体采用两片式法兰连接结构，相比螺纹连接球阀，它的连接强度更高，密封承压能力更强，适配中高压管路的安装要求；阀体流道采用全通径设计，介质流经阀门时的压力损失极小，不会对管路输送效率造成明显影响，同时也便于管路后期的通球清扫作业。在外形尺寸与安装边界方面，这款3英寸规格的球阀两端法兰采用标准工业法兰密封面尺寸，法兰盘上的螺栓孔位置、孔径均匹配对应压力等级的通用法兰标准，安装时无需额外定制配对法兰，可直接与同规格的工业管道法兰对接；阀门整体的结构长度符合常规工业阀门的安装尺寸规范，在管路设计预留的安装空间内即可完成装配，手柄的操作回转半径经过合理规划，安装后手柄转动范围内无结构干涉，操作人员站在管道侧面即可完成启闭操作，无需额外预留过大的操作空间。阀体的中法兰连接螺栓均匀分布，装配时受力均衡，能够保证长期使用过程中阀体结合面不会出现渗漏，阀杆部位采用多重密封结构设计，可有效避免介质从阀杆处外漏，适配多数常规工业管路的使用要求。
