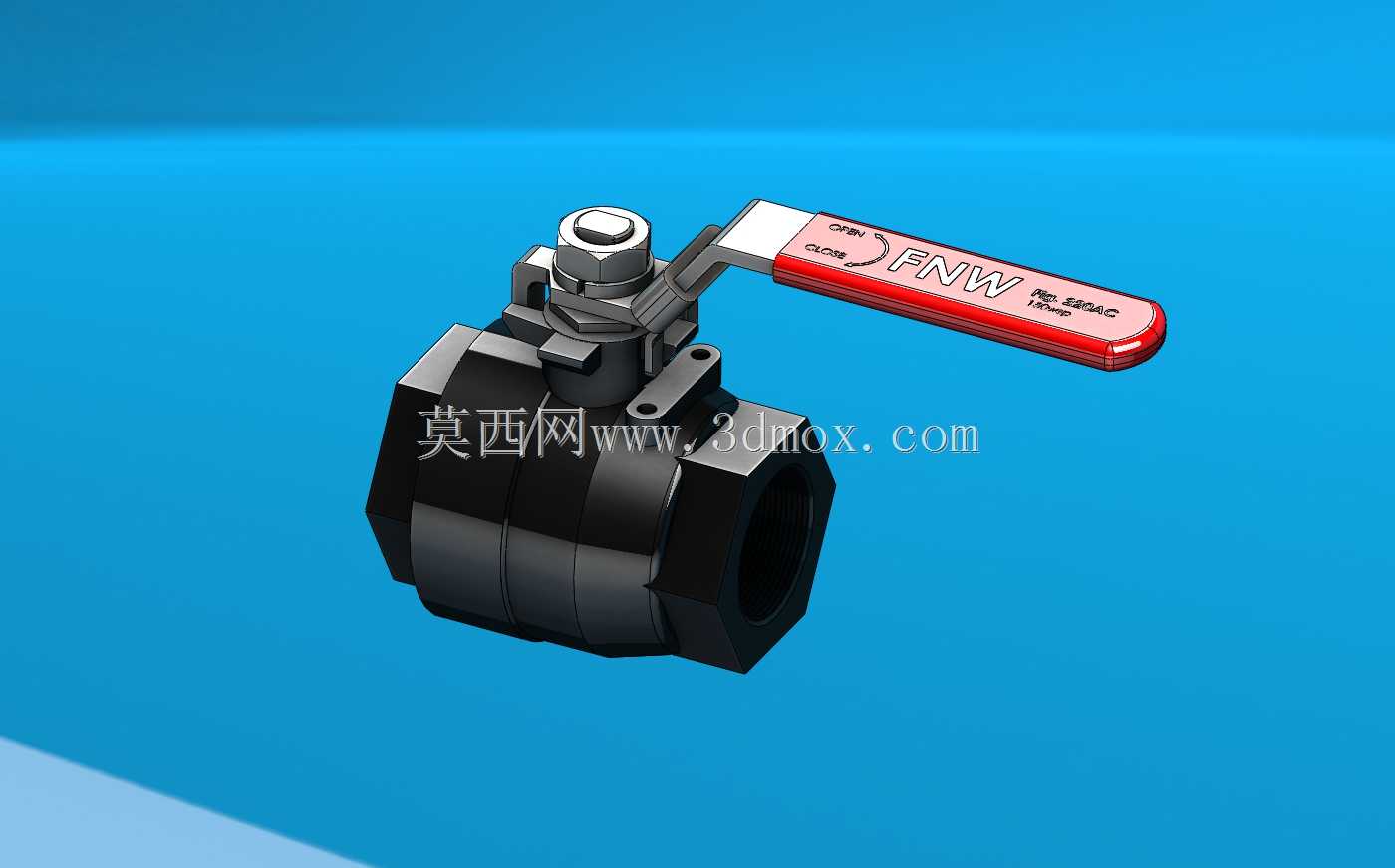

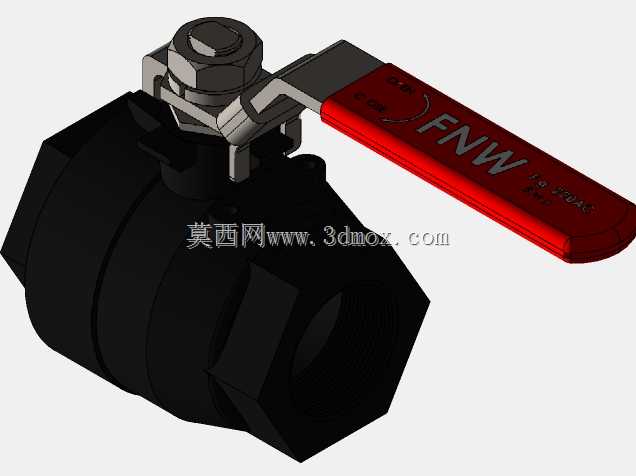

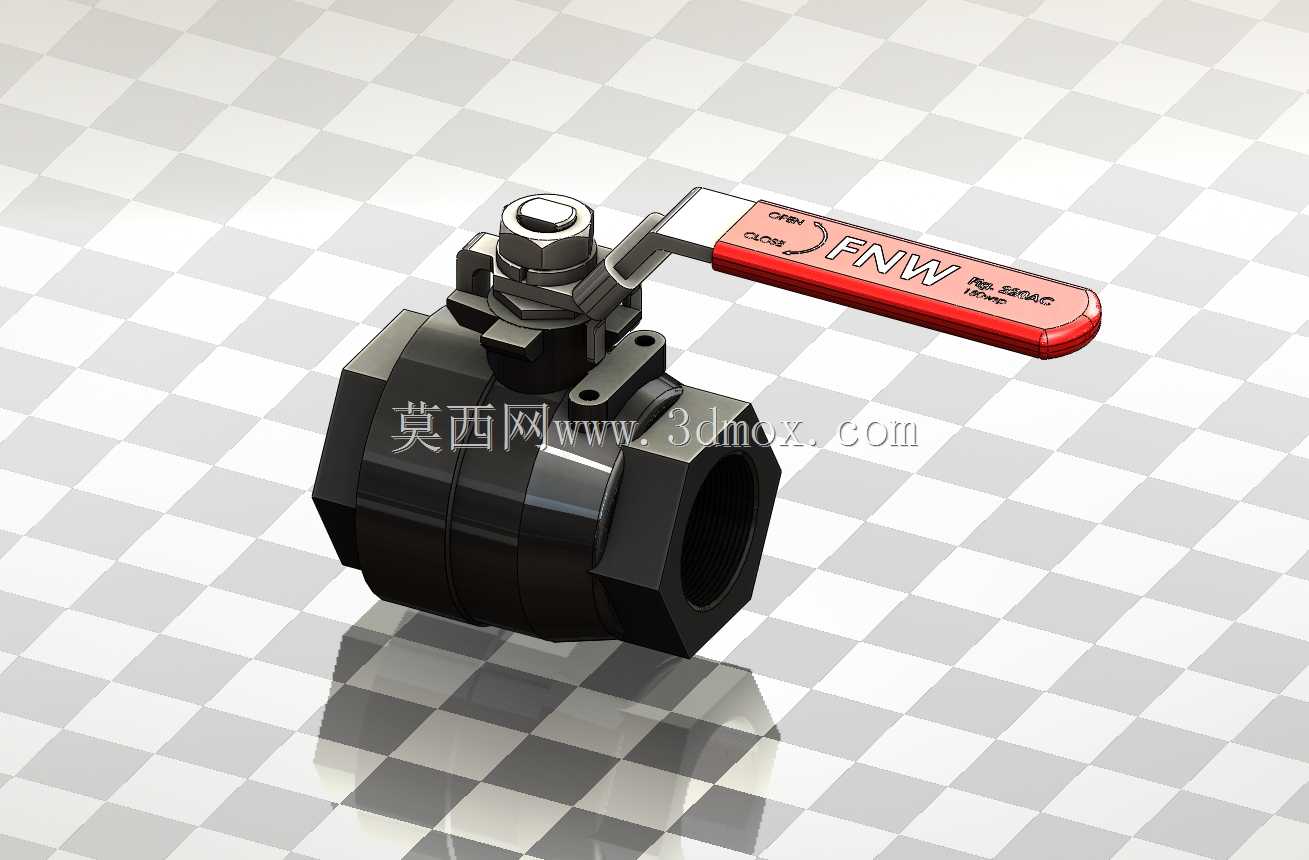

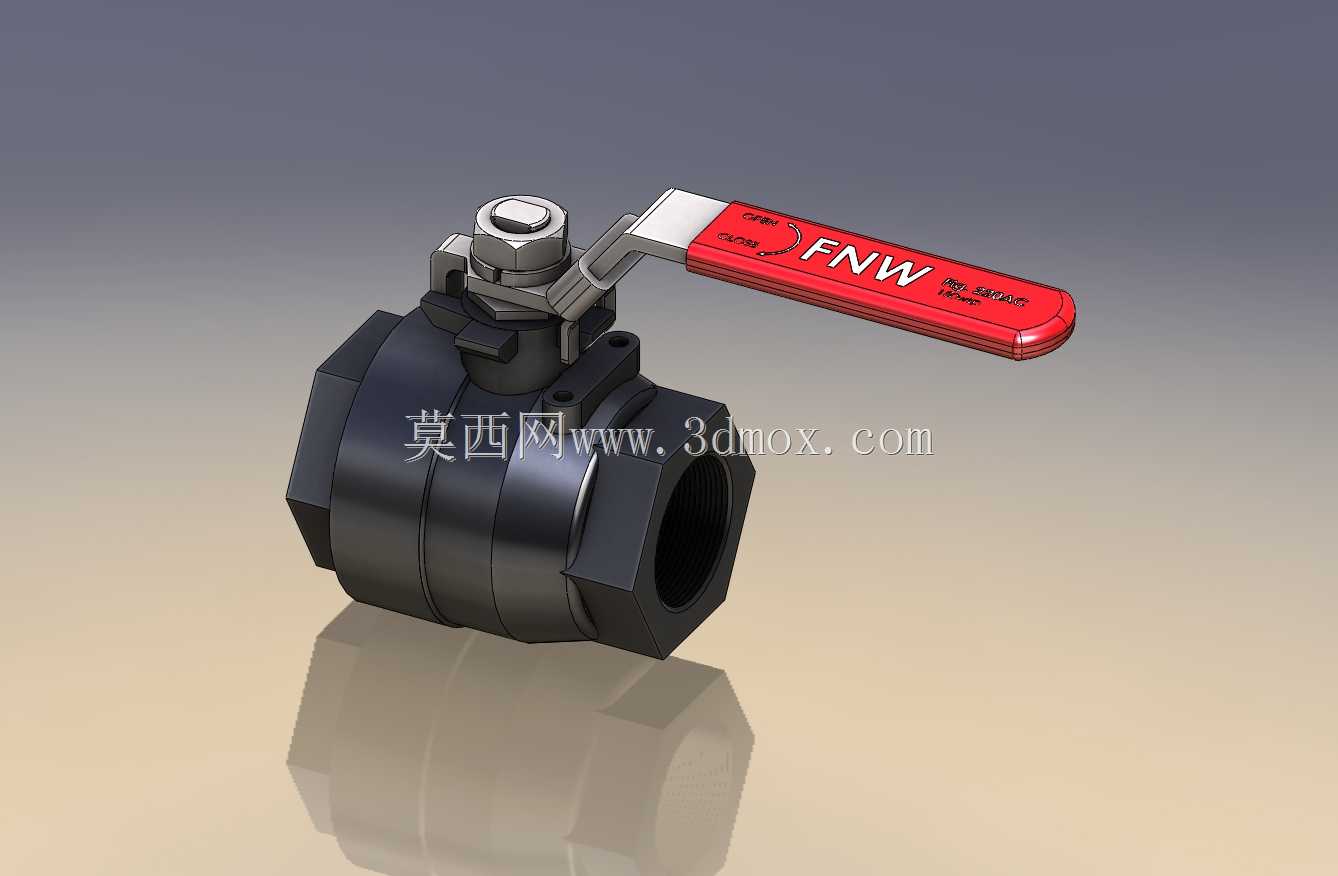

二英寸内螺纹手动球阀结构设计

这款二英寸内螺纹手动球阀，主要应用于民用给排水、暖通空调循环、小型工业流体输送、化工支路截断、气动系统管路等场景，是管路系统中承担通断控制功能的核心配件，可适配水、压缩空气、轻质油品、无强腐蚀性的常规流体介质，在常温常压的常规管路工况下能够稳定实现管路的快速启闭操作。作为手动驱动的截断类阀件，它依靠中间带通孔的球形阀芯旋转完成通路控制，手柄扳动九十度即可完成全开或全关动作，操作便捷响应迅速，全开状态下流道通畅无明显缩径，流体通过时的压力损失极小，不会造成管路输送效率的额外损耗；全关状态下密封副紧密贴合，能够实现可靠的截断密封，有效避免管路介质的跑冒滴漏问题。在设计层面，这款球阀采用三片式阀体组合结构，阀体各段通过螺栓紧固连接，既能够保证整体结构的装配精度，也便于后期的密封件更换与内部维护，无需将整个阀体从管路上完全拆卸即可完成检修作业；阀芯采用高精度加工的球形密封面，与阀座密封件紧密贴合，长期启闭操作下仍能保持稳定的密封性能；手柄采用加长杠杆式设计，操作时所需的扳动力矩更小，即便在管路带压状态下也能轻松完成启闭动作，手柄表面做了防滑标识处理，操作人员可以直观通过手柄的朝向判断阀门的启闭状态，避免误操作带来的管路故障。在安装边界与尺寸适配方面，这款球阀两端采用标准二英寸内螺纹连接接口，能够直接匹配同规格的外螺纹管路接头，安装时无需额外焊接或定制转接配件，整体轴向长度紧凑，不会占用过多的管路安装空间，适配狭小空间内的管路布局需求；阀体外部采用六角形结构设计，安装时可以使用普通扳手夹持固定，避免安装过程中阀体跟转造成的密封面损伤，整体结构强度充足，能够承受常规管路的工作压力，适配多数民用与普通工业场景的管路安装要求。在实际使用中，这款球阀既可以作为支路管路的主控阀门，也可以作为设备端的进水进气控制阀，日常维护仅需定期检查阀杆处的密封填料状态，长期使用的可靠性较强，是中小通径管路系统中应用极为广泛的阀件类型。
