气动式螺纹钢筋弯曲加工设备结构设计

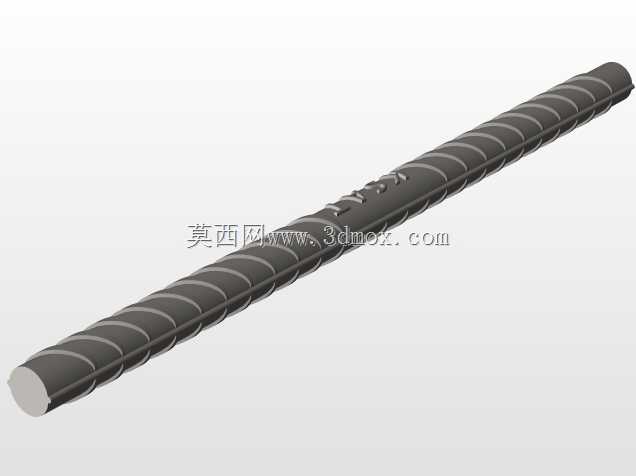

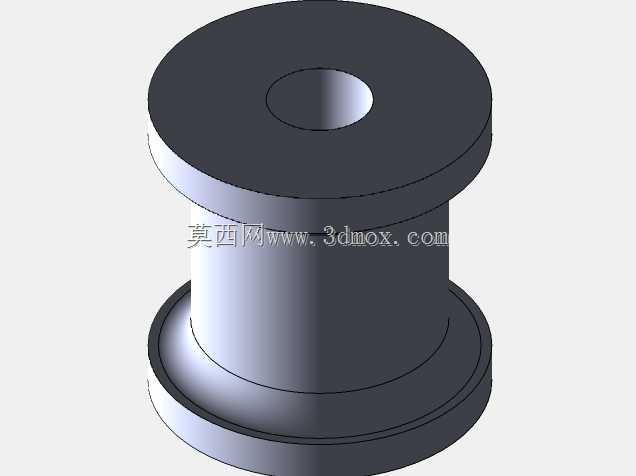

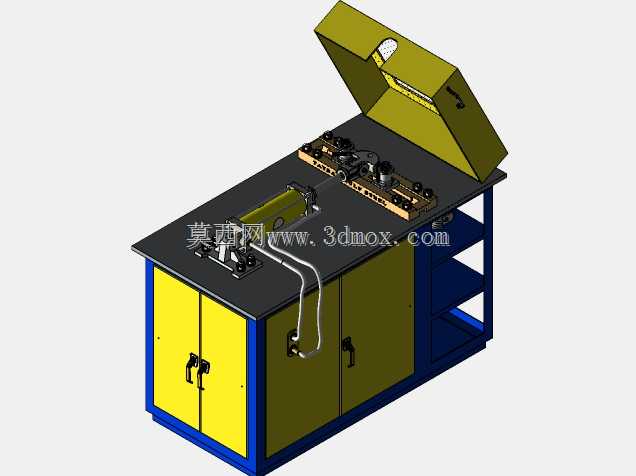

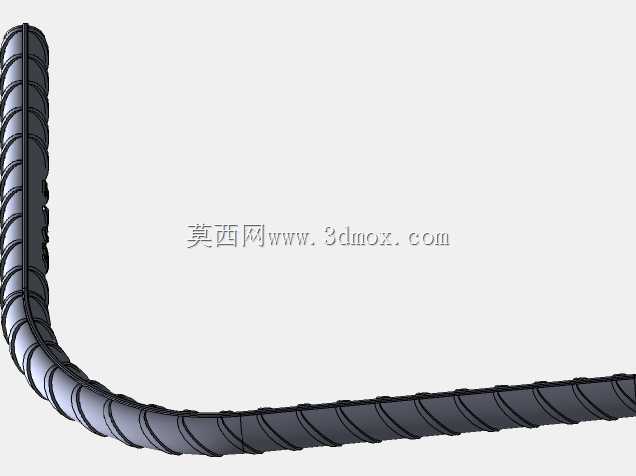

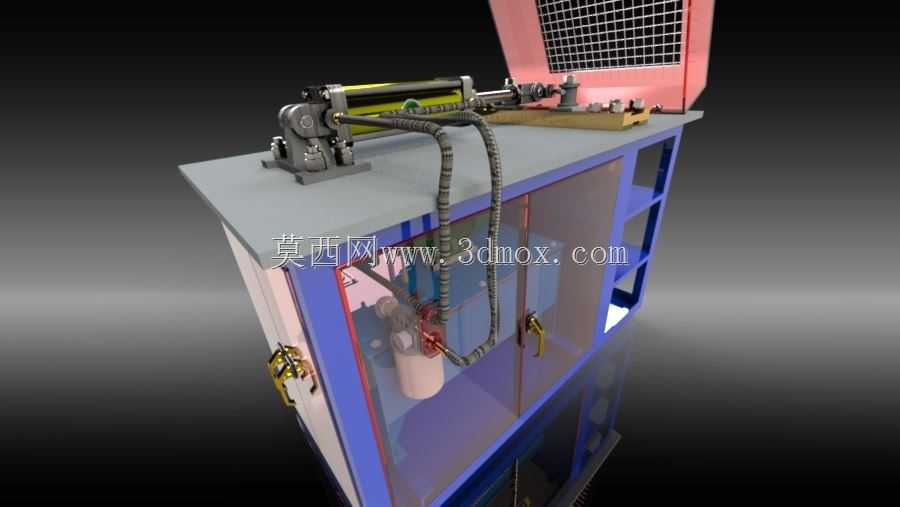

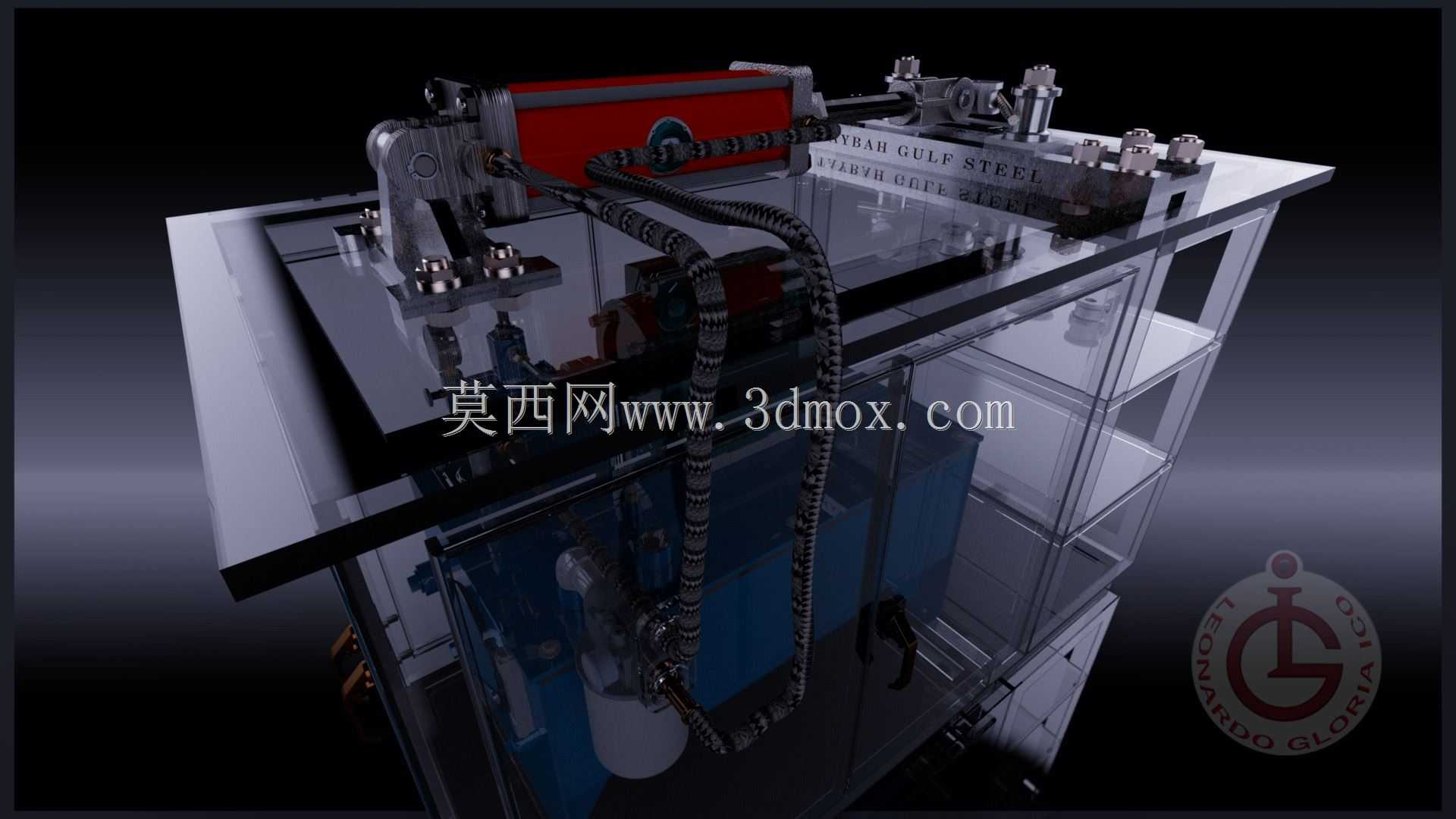

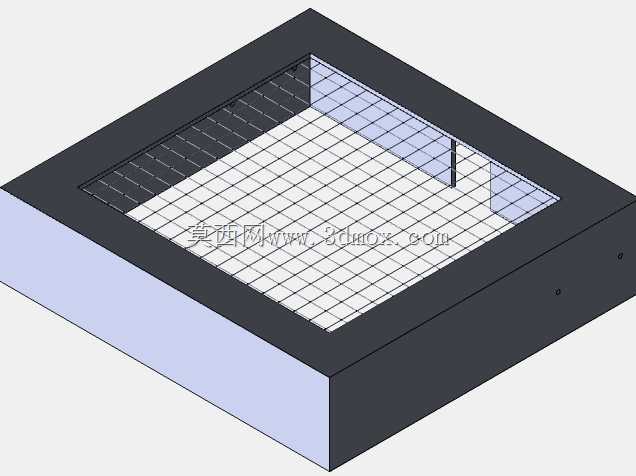

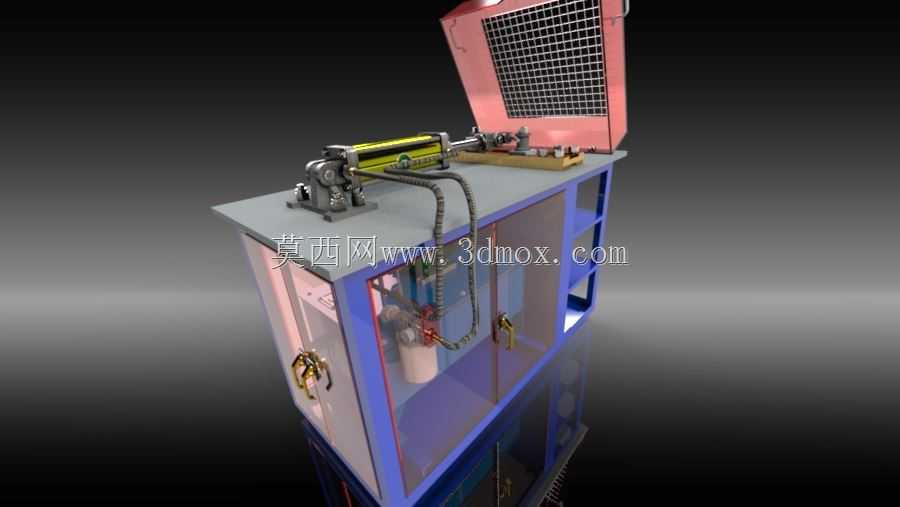

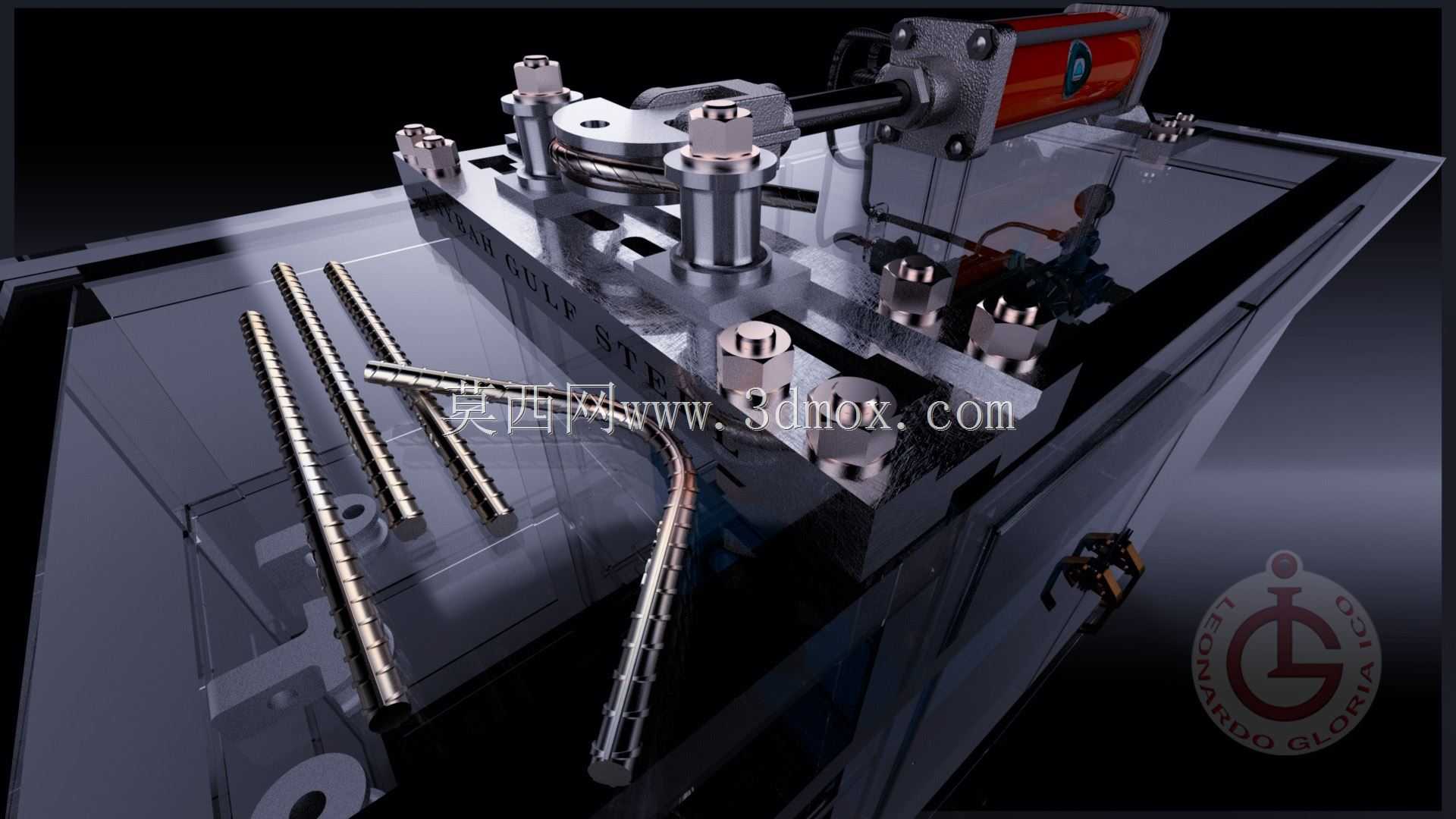

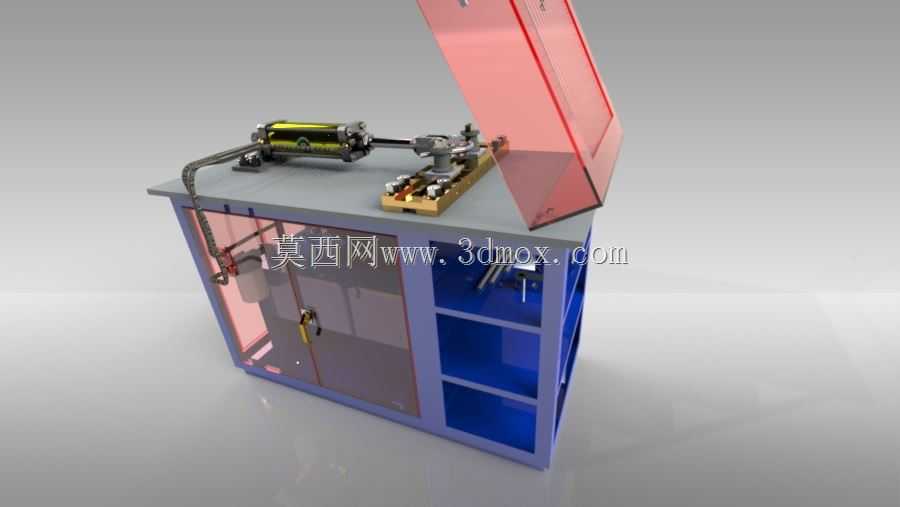

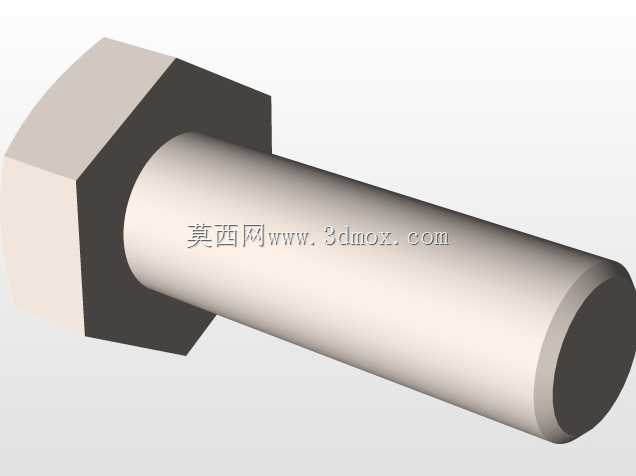

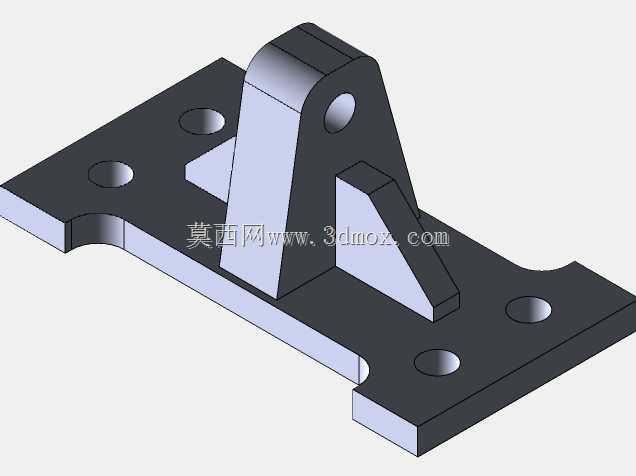

该设备主要面向建筑施工、钢筋预制加工、五金型材成型等作业场景，针对小直径螺纹钢筋的定角度弯折需求设计，可完成端部弯钩、定尺弯折、异形弯弧等常见钢筋加工作业，适配工地现场钢筋预处理、预制构件厂钢筋批量加工、五金车间小规格金属棒材弯折等多种工况，替代传统手动弯折工具，降低作业人员劳动强度，提升钢筋弯折角度的一致性与加工效率。设备整体采用台式布局结构，核心执行单元采用气动驱动方案，相比液压驱动方案无需配置复杂的油路系统与储油单元，设备整体自重更轻，部署移动更为便捷，日常维护成本更低，适合频繁转场的小型加工场景使用。设备的核心弯折工位设置有定位靠模与可换式弯折销轴，可根据待加工螺纹钢筋的直径规格更换对应尺寸的定位套与弯折头，适配不同直径的带肋钢筋加工需求，弯折角度可通过调节气缸行程与限位挡块位置实现精准控制，可覆盖0到180度范围内的常用弯折角度需求，弯折作业时钢筋定位槽可限制棒材轴向窜动，保证弯折位置的尺寸精度，避免出现弯折点偏移、角度超差等常见加工问题。设备的安装底座采用加厚钢板加工而成，底部预留有标准地脚螺栓安装孔，可直接固定在车间工作台或现场钢制支架上，整体安装边界紧凑，无需占用过大的作业空间，台面上集成布置有气动控制阀组、气源处理三联件与操作按钮，气路管线全部采用内嵌式布局布置在台面下方，避免加工过程中钢筋剐蹭管线造成损坏，同时降低作业现场的安全隐患。设计过程中充分考虑钢筋加工的作业特性，所有与钢筋直接接触的受力部件均采用合金工具钢经淬火处理制成，表面硬度高耐磨性能优异，可承受长期弯折作业带来的冲击载荷，设备的弯折工位周围设置有透明防护挡板，可避免弯折过程中钢筋端部弹出对作业人员造成伤害，操作按钮采用双按钮触发设计，必须双手同时按下才可启动弯折动作，从结构上规避误操作带来的安全风险。设备的气动执行元件选用带磁环的标准气缸，可配合磁性开关实现行程位置的实时检测，方便后续接入自动化生产线实现自动上下料的联动作业，无需对设备主体结构进行大幅改造即可适配不同的自动化加工需求。
