斗山彪马数控车床1.5英寸镗杆固定支座

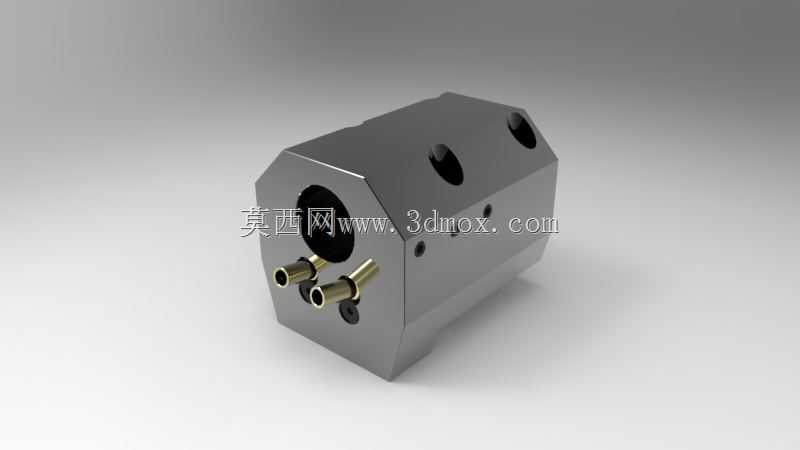

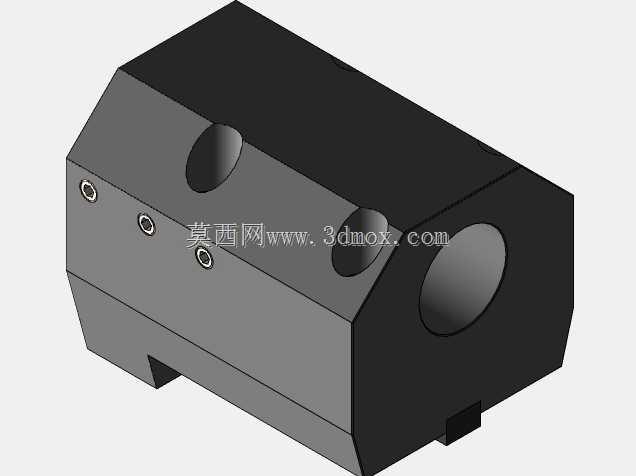

该镗杆支架是适配斗山彪马系列卧式数控车床的专用刀具安装辅件，主要应用于数控车床内孔镗削加工场景，承担镗杆的精准定位、刚性夹持与切削载荷传递作用，是车床完成高精度内孔加工工序不可或缺的配套部件。在实际生产场景中，数控车床进行深孔镗削、台阶孔加工、内孔成型面切削时，普通刀座往往难以提供足够的夹持刚性，长镗杆在切削力作用下容易产生振颤，直接影响内孔的尺寸精度、圆柱度与表面粗糙度，这款专用镗杆支架通过针对性的结构设计，能够为1.5英寸规格的镗杆提供多点位稳定支撑，有效抵消切削过程中的径向振动力，大幅提升镗削加工的稳定性。从功能特性来看，支架主体采用高强度合金钢材质设计，整体为多面体切削成型结构，正面设置大直径镗杆穿装孔，孔侧配套三个呈三角分布的锁紧接头位，可接入冷却管路直接向镗杆切削端输送高压切削液，实现加工区域的精准冷却与冲屑，避免切屑刮伤已加工内孔表面；支架侧面与顶面分布多个锁紧螺孔，可通过紧固件将支架牢牢固定在车床刀塔的对应安装位，安装后支架与刀塔的贴合面经过精密磨削处理，能够保证镗杆安装后的轴线与车床主轴轴线保持极高的同轴度，减少刀具安装偏差带来的加工误差。在设计思路上，这款支架充分结合了斗山彪马240m数控车床的刀塔安装空间边界，整体外形采用紧凑的切角六面体结构，在保证结构强度的前提下尽可能压缩外形尺寸，避免支架在刀塔换位过程中与车床主轴、卡盘或尾座发生运动干涉；支架上的所有安装孔位均按照车床刀塔的原生安装坐标进行匹配设计，安装时无需额外打孔或改装，可直接对位安装，降低现场调试的难度。从安装边界来看，支架的安装基准面与镗杆安装孔的位置公差控制在微米级，能够保证镗杆伸出后的跳动量满足高精度镗削要求，三个冷却接头采用标准快插接口规格，可直接匹配车床原有冷却管路，无需额外转换接头；锁紧螺孔的深度经过精准计算，既保证锁紧时的螺纹啮合长度足够提供可靠锁紧力，又不会因为螺孔过深穿透支架主体影响结构刚性。在实际加工应用中，搭配这款支架使用1.5英寸镗杆进行内孔加工时，可有效提升切削参数上限，相比普通刀座直接装夹镗杆的方式，切削振纹明显减少，内孔加工的尺寸稳定性可提升一个精度等级，同时高压内冷的设计能够大幅降低镗刀刀片的磨损速度，延长刀具使用寿命，减少批量加工过程中的换刀频次，提升整体加工效率。
