多辊式钢筋矫直设备结构设计

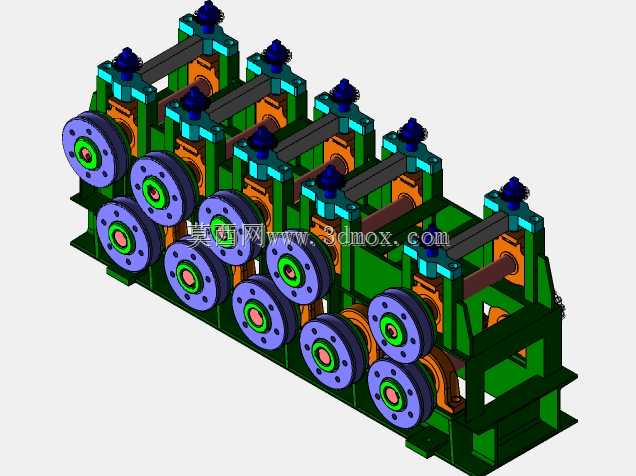

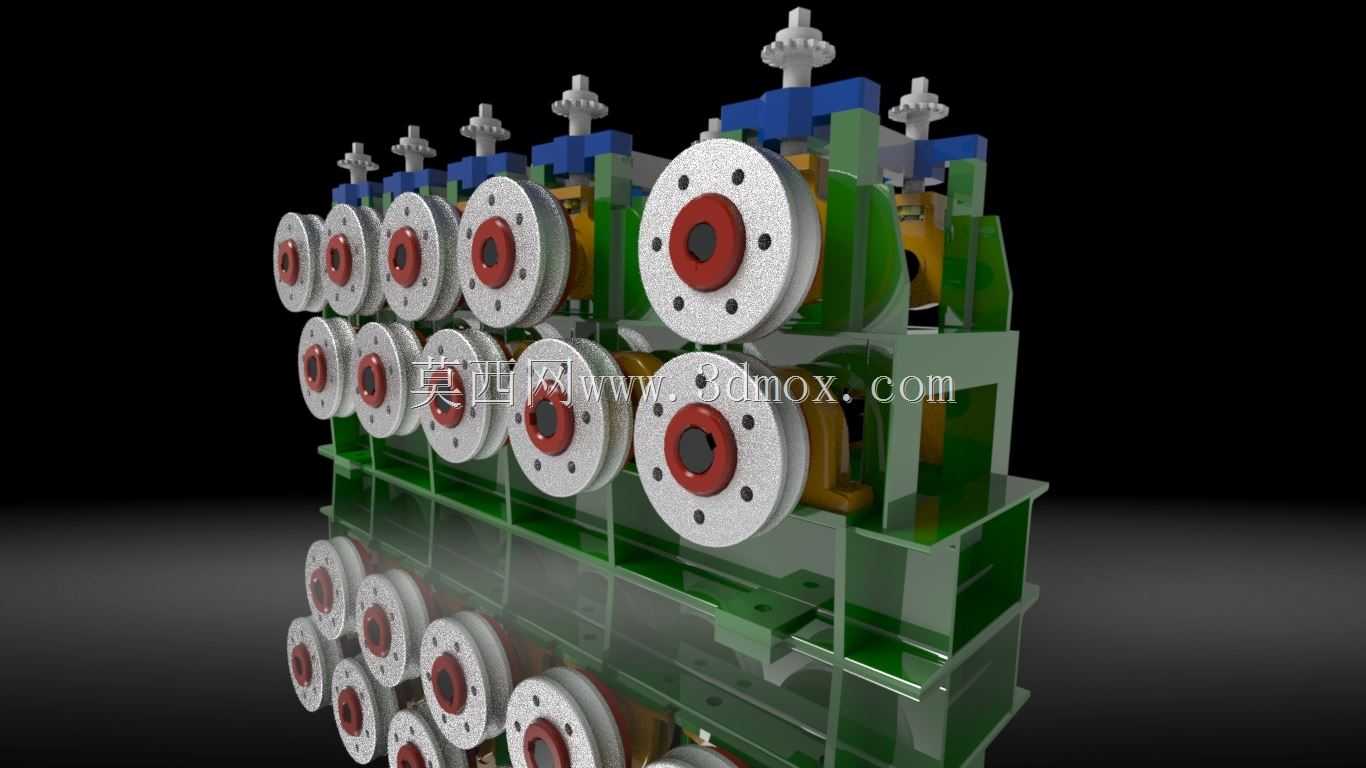

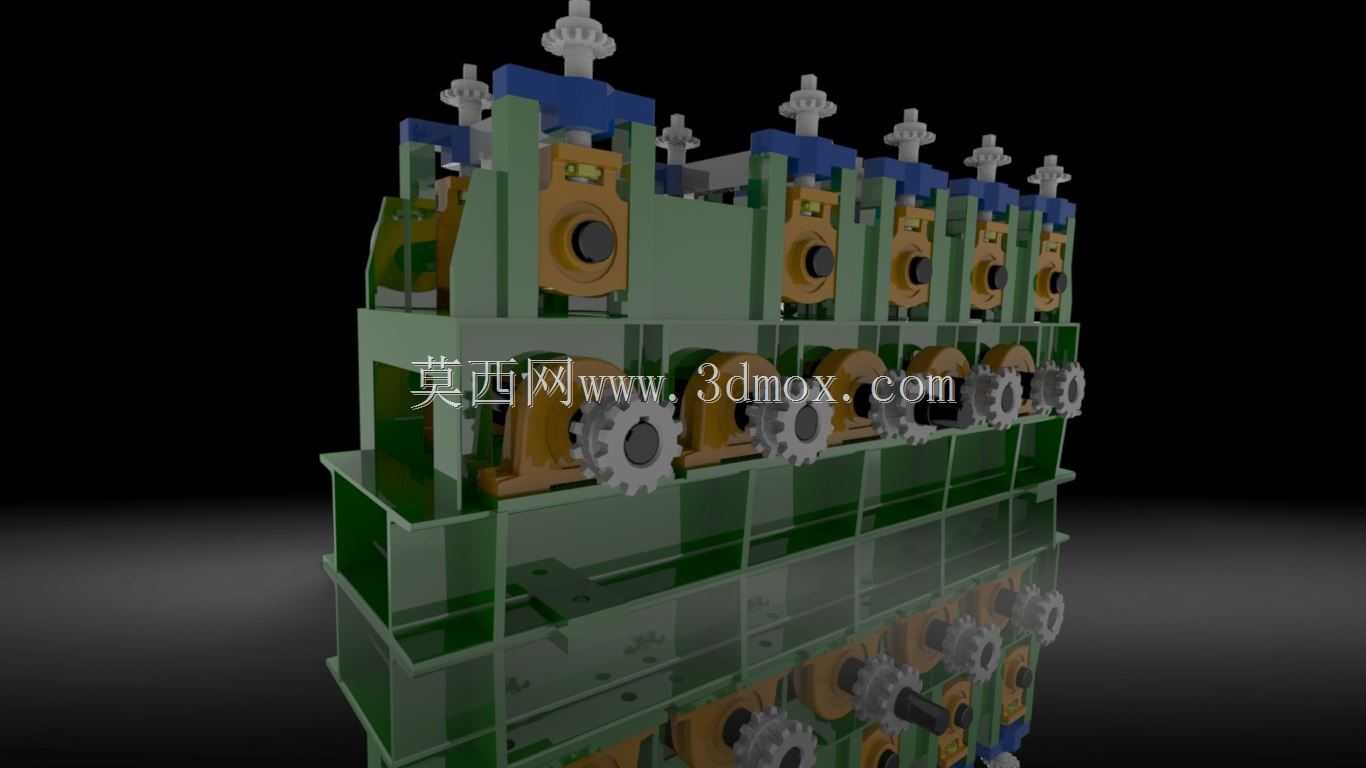

这款多辊式钢筋矫直设备，主要面向建筑施工、钢筋加工配送、金属型材预处理等场景，是钢筋加工作业线中不可或缺的核心处理单元，能够完成热轧圆盘条、带肋钢筋等长条形金属型材的弯曲应力消除与直线度校正作业，解决原材料盘卷运输、存放过程中产生的不规则弯曲、内应力残留问题，为后续的钢筋定尺切断、弯箍成型、钢筋笼绑扎等工序提供符合直线度要求的加工原料，从源头保障钢筋构件的尺寸精度与受力一致性。设备采用上下双排对称布置的多辊轮组结构，上下两排辊轮沿钢筋送进方向交错排布，每一组辊轮都对应独立的压下调节机构，可根据待加工钢筋的直径、材质硬度、原始弯曲程度，单独调整对应辊轮的压下量，让钢筋在连续通过多组辊轮的过程中，受到反复、渐进的反向弯折作用力，逐步消除型材内部的残余应力，将不同曲率的弯曲段逐段校正，最终输出直线度满足施工规范要求的成品钢筋。在整体设计思路上，这款设备优先考虑了连续化作业的稳定性与不同规格型材的适配性：机架采用整体式焊接框架结构，搭配加强筋布局提升整体刚性，避免大直径钢筋矫直作业时设备产生共振或结构形变，保障长时间连续作业的精度稳定性；辊轮采用高耐磨合金材质加工，工作面做圆弧槽型设计，与钢筋外轮廓形成贴合接触，既可以增大接触摩擦力保障送进顺畅，也能避免矫直过程中辊轮对钢筋表面造成压痕、刮伤等外观损伤；每一组压下调节机构都配备了刻度标识，操作人员可根据加工参数快速调整辊轮位置，减少不同规格钢筋切换时的调试时间。从安装边界来看，设备整体采用立式排布结构，进料端与出料端预留了标准的输送接口，可直接对接前端的钢筋放料架与后端的定尺切断、收集装置，无需额外做复杂的结构改造；设备底部预留了地脚螺栓安装孔，可直接固定在硬化的车间地面上，整体占地面积紧凑，适合中小型钢筋加工车间的产线布局，也可搭配移动底座用于施工现场的流动加工作业。设备的传动侧采用集中式布局，将动力传递组件统一布置在机架单侧，既方便日常的润滑维护与易损件更换，也能避免传动部件外露带来的作业安全隐患，适配常规工业厂房的三相供电接入条件，无需额外配置特殊的动力配套设施。
