低成本简易自制木工台锯结构设计

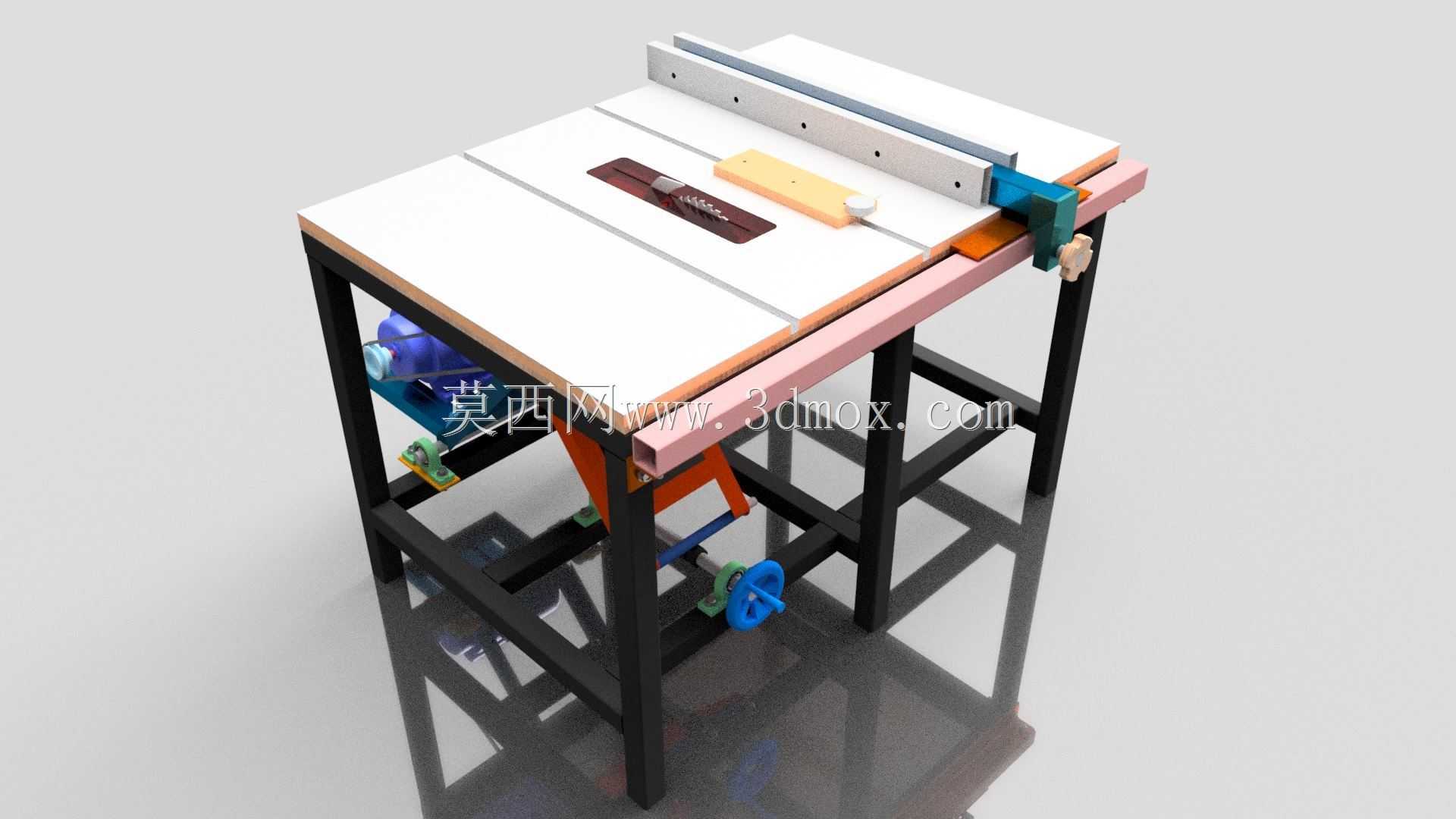

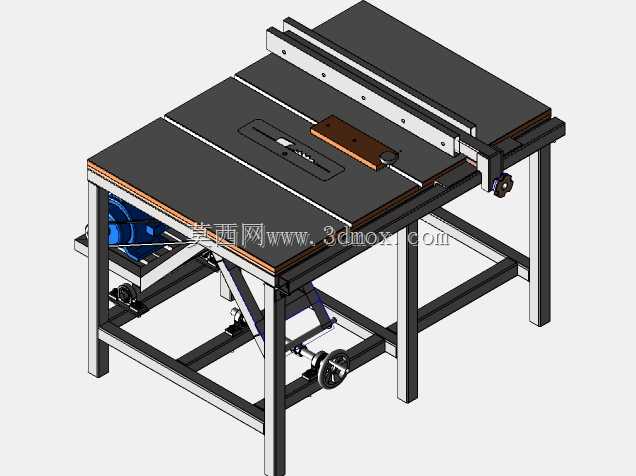

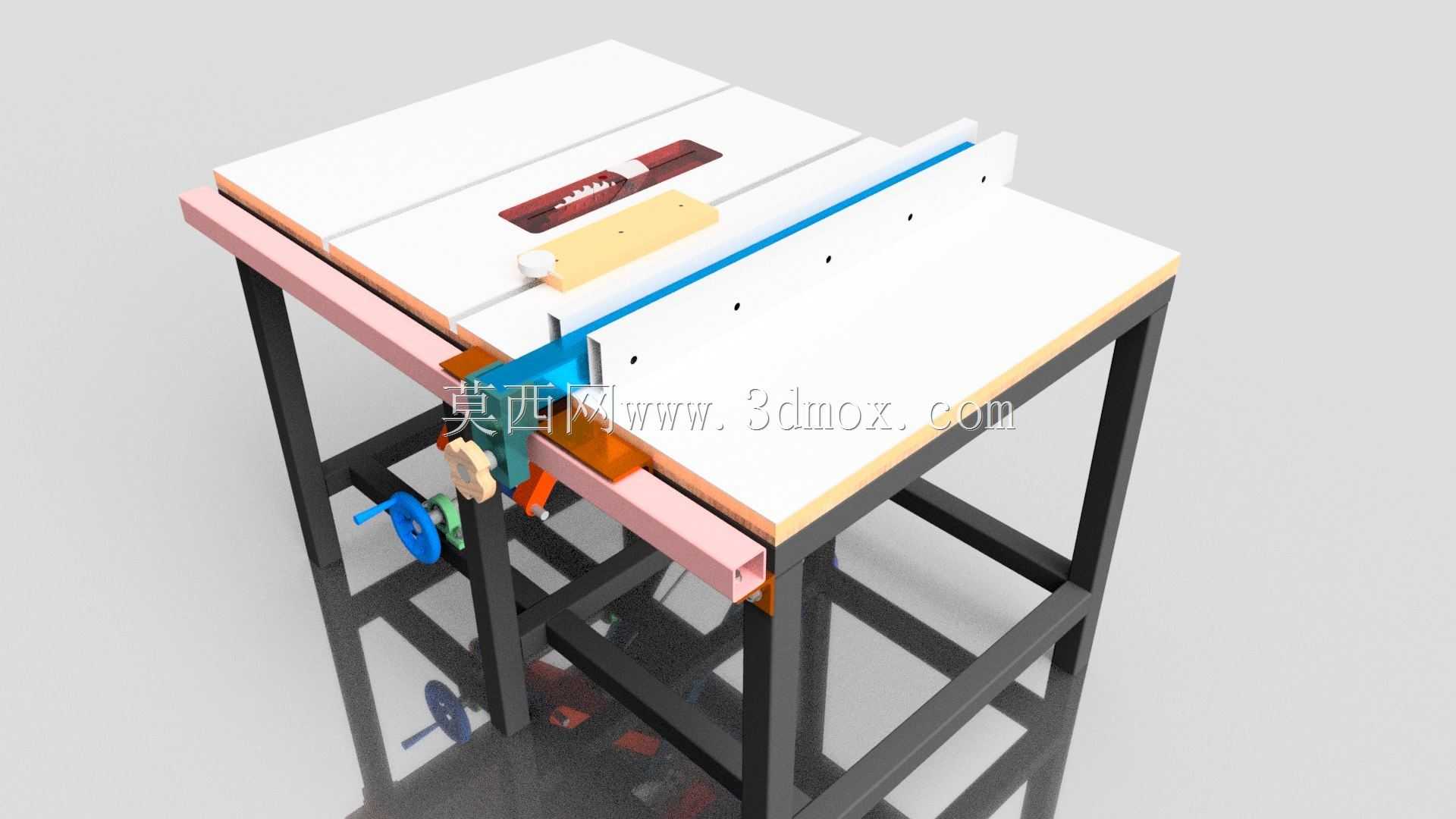

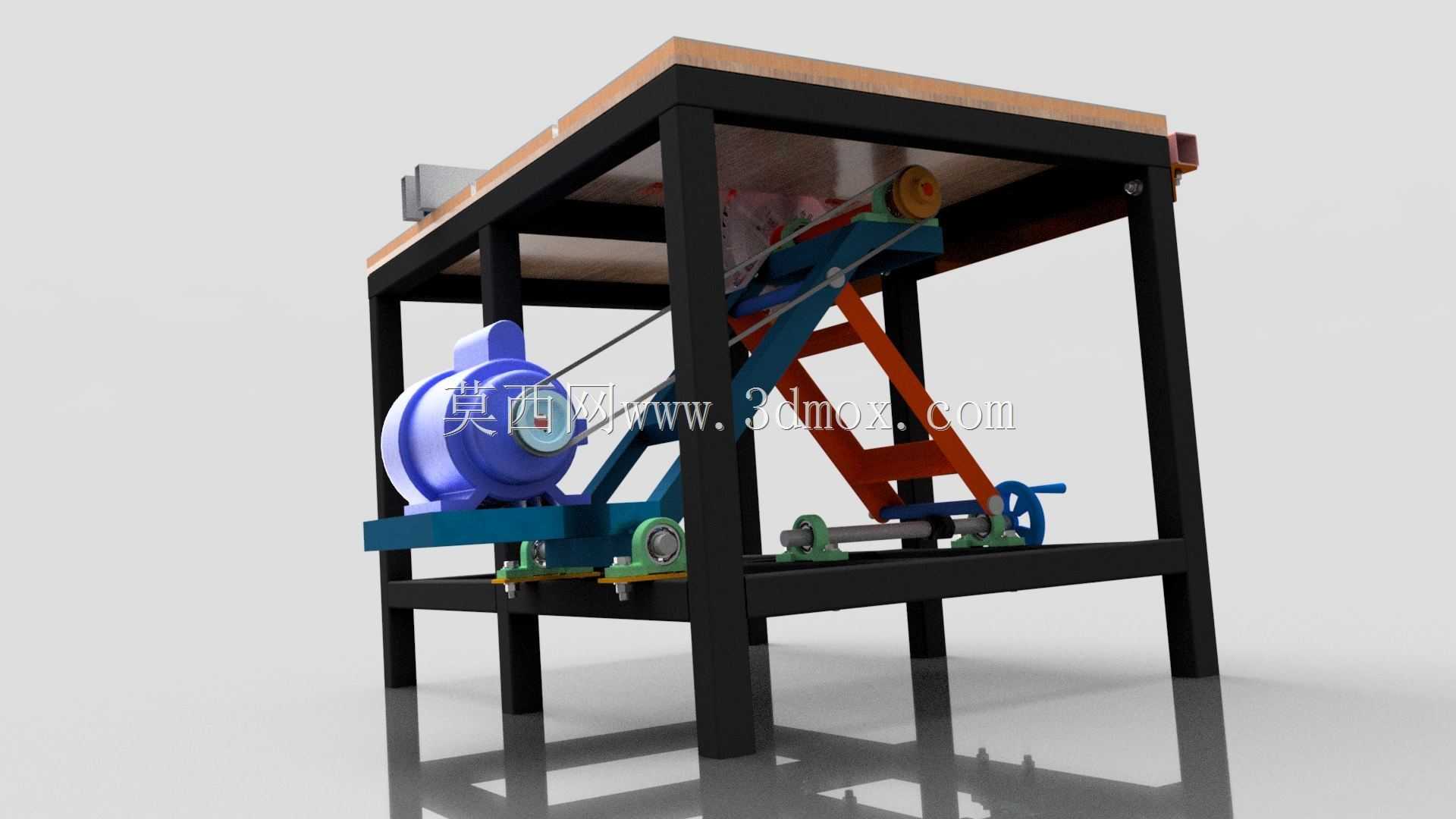

这款台锯主要面向小型木工工坊、个人DIY木工爱好者以及家装现场的小型木料加工作业场景，能够完成实木板、密度板、颗粒板等常见木质板材的直边裁切、定尺断料等常规锯切作业，可覆盖日常家具制作、家装木作、手工木制品加工中绝大多数的平直锯切需求，相比大型工业台锯占地更小、搭建成本更低，适合空间有限、加工批量不大的使用场景。设备整体采用方管焊接框架作为主体支撑结构，框架底部做了交叉加强筋设计，能够抵消锯切过程中产生的振动，保证锯切作业时机身的稳定性，避免因机身晃动导致的锯路偏移、裁切精度下降问题。台面采用平整高密度板材制作，表面光滑耐磨，能够保证木料推送过程顺畅无卡顿，台面上配置了可调节的靠尺结构，靠尺可沿台面侧边的导向结构横向滑动调整位置，锁紧后能够为木料推送提供精准的导向基准，保证裁切出来的板材边部平直、尺寸统一，靠尺上预留的刻度标识能够帮助操作人员快速定位裁切宽度，减少反复测量的步骤。锯片安装在台面下方的主轴结构上，传动部分通过皮带轮与驱动电机连接，下方设置了可调节的升降调节手轮，转动手轮即可通过丝杠结构带动锯片安装座上下移动，实现锯片伸出台面高度的调整，能够适配不同厚度板材的锯切需求，避免锯片伸出过长带来的安全隐患，也能减少锯片不必要的外露长度。设备整体的安装边界控制在小型工作台的尺寸范围内，不需要过大的安装空间，普通的工坊角落、阳台工作区都可以放置使用，整体搭建成本控制在较低区间，所有零部件都可以采用常规市售五金件和通用电机组装，不需要定制特殊加工件，普通具备基础动手能力的使用者就可以完成组装调试。台面上还预留了辅助推块的放置位，推送窄料时可以借助推块送料，避免手部过于靠近锯片引发安全风险，台面侧边设置了出料延伸边，裁切较长板材时能够承托板材端部，避免板材因自重下垂导致的裁切末端崩边、锯路走偏问题。框架下方预留了足够的电机安装和废料掉落空间，锯切产生的木屑可以直接从台面锯片缝隙落到下方，方便后续集中清理，不会在台面上堆积影响木料推送。这款台锯虽然没有设置锯片倾斜调节结构，无法完成45度斜切作业，但完全能够满足日常绝大多数的直切需求，对于以常规直角裁切为主的使用者来说，足够覆盖日常加工需要，同时极低的搭建成本和简易的结构也降低了木工加工的入门门槛，不需要投入高额的设备采购成本就可以完成常规的木作锯切作业。
