可适配开槽作业的卧式铣床结构设计

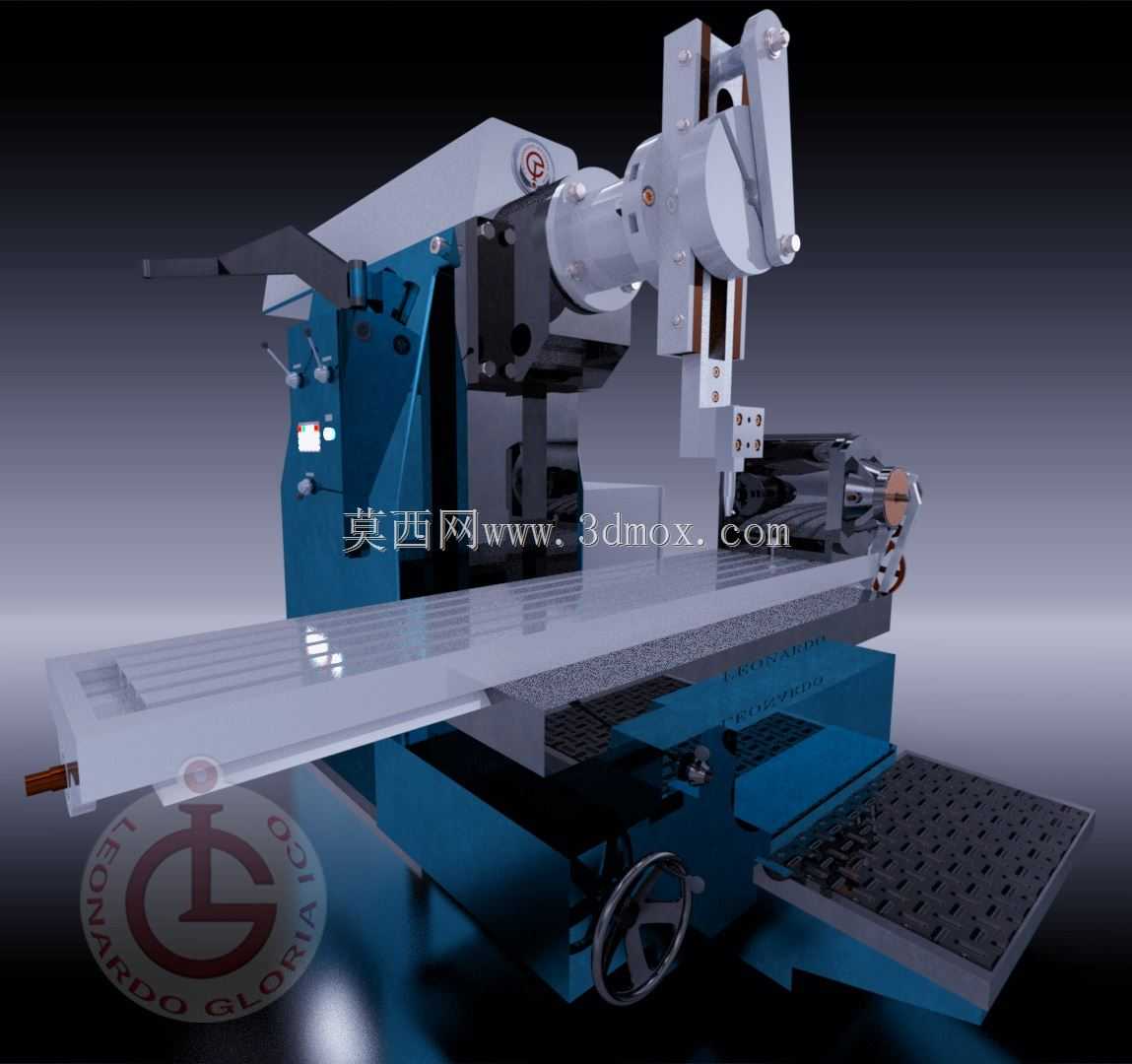

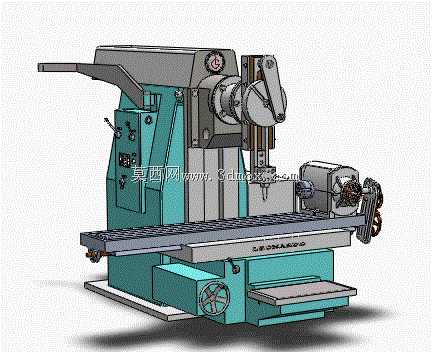

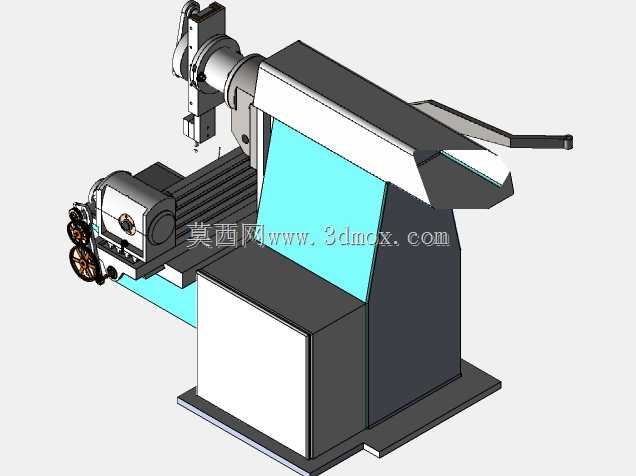

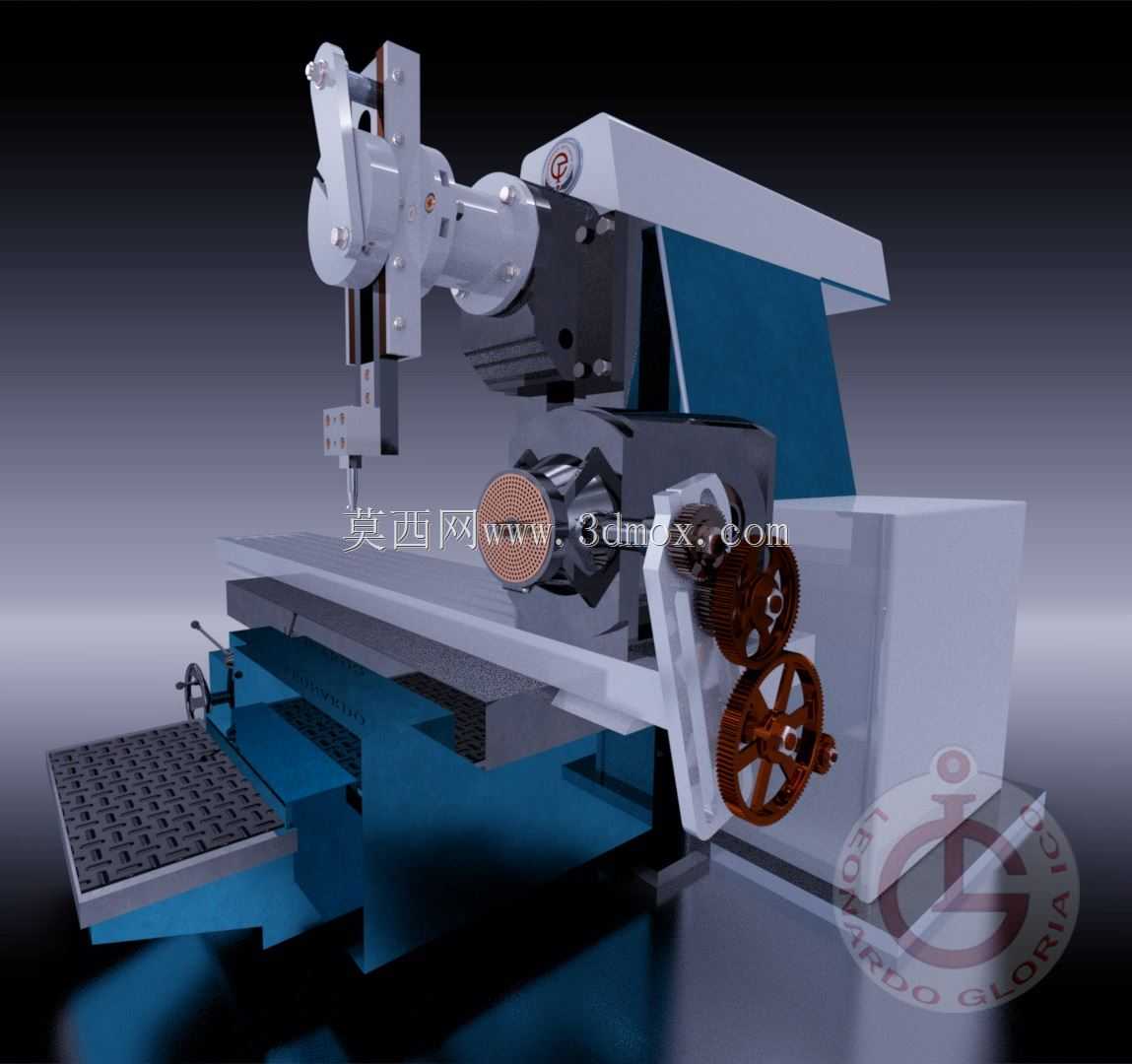

这款铣床主要面向中小型机械加工车间、五金零件加工产线的平面加工、键槽加工、异形面铣削作业场景，可适配黑色金属、有色金属及部分非金属硬质材料的切削加工，尤其针对长条类工件的通槽、封闭槽开槽作业做了结构适配，能替代传统刨床完成更高效率的槽位加工，在模具配件加工、小型传动零件生产、设备维修配做零件等场景中都能发挥稳定作用。设备整体采用卧式主轴搭配可升降十字工作台的经典布局，主轴箱部分设置了多档位变速调节结构，可根据不同加工材质、切削量需求调整主轴转速，适配不同直径的铣刀装夹使用，前端伸出的主轴端可加装锯片铣刀、键槽铣刀、圆柱铣刀等不同刀具，完成对应切削作业。工作台部分采用带T型槽的铸铁台面，可通过配套压板、平口钳等工装完成不同外形工件的装夹固定，台面上的操作手轮分别对应纵向进给、横向进给、垂直升降三个方向的位移调节，手轮旁设置了刻度盘，操作人员可通过刻度精准控制进给量，保证加工尺寸的精度。侧面设置的齿轮传动组承担了动力传递与进给变速的功能，外露的齿轮结构做了安全防护适配设计，可加装防护外壳避免加工过程中切屑飞溅卡入传动结构，也能防止操作人员误触转动部件引发安全问题。设计过程中充分考虑了设备的安装边界，整体底座采用加宽铸铁结构，安装时只需保证地面水平度在允许范围内，通过地脚螺栓固定即可，不需要额外做复杂的地基处理，工作台最大行程可覆盖常规长度600毫米以内工件的加工需求，主轴中心到工作台面的距离可在0到350毫米范围内调节，能适配不同高度的工件装夹加工。设备的悬臂部分采用加强筋结构设计，可在大切削量作业时减少主轴抖动，提升加工面的光洁度，整体结构的刚性经过优化，可承受断续切削带来的冲击力，长时间作业也能保持稳定的加工精度，日常维护时只需定期对导轨、传动齿轮加注润滑油，检查主轴皮带张紧度即可，维护门槛较低，适合小型加工场所使用。
