X轴数控铣刨机直线运动机构

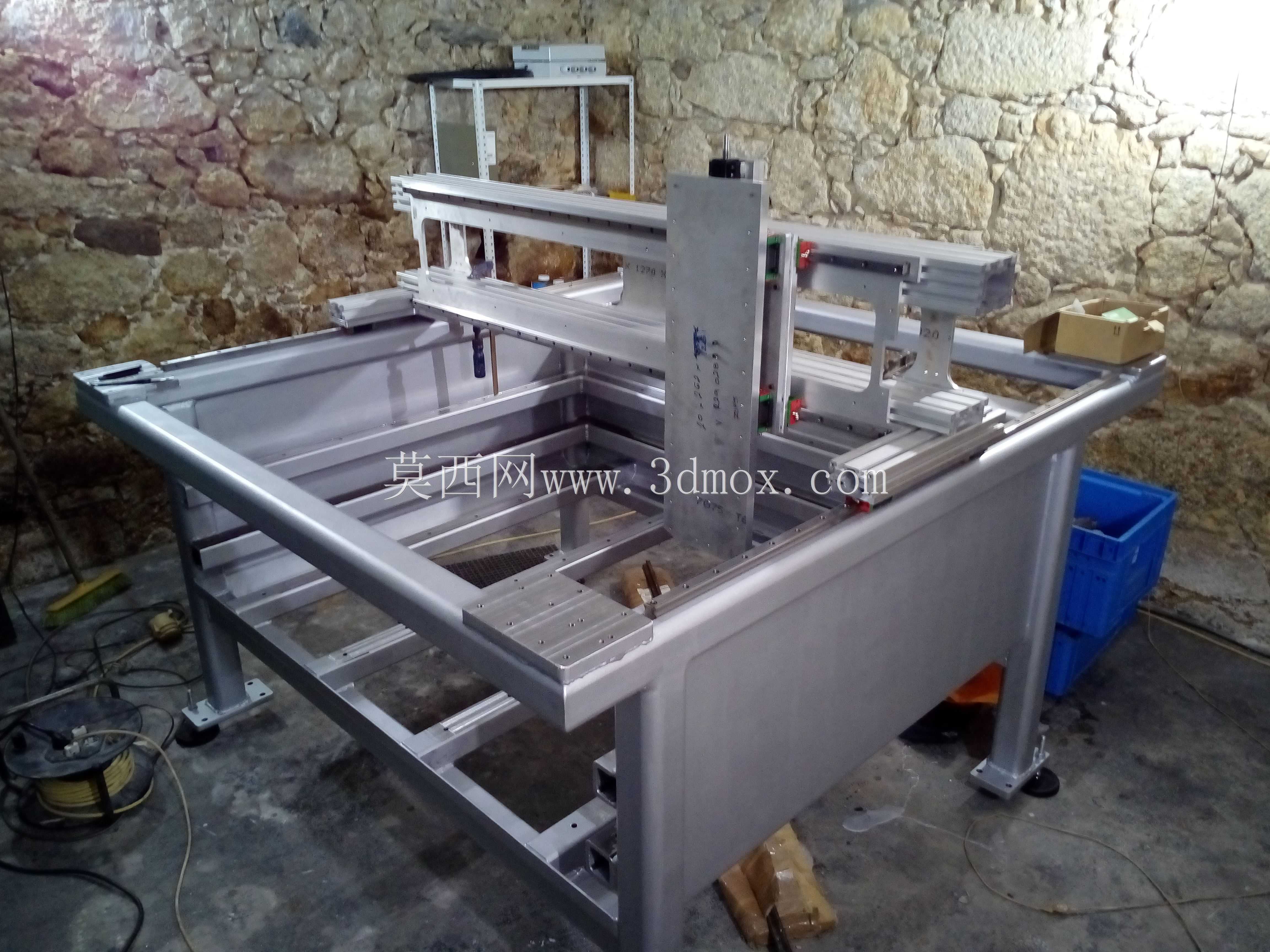

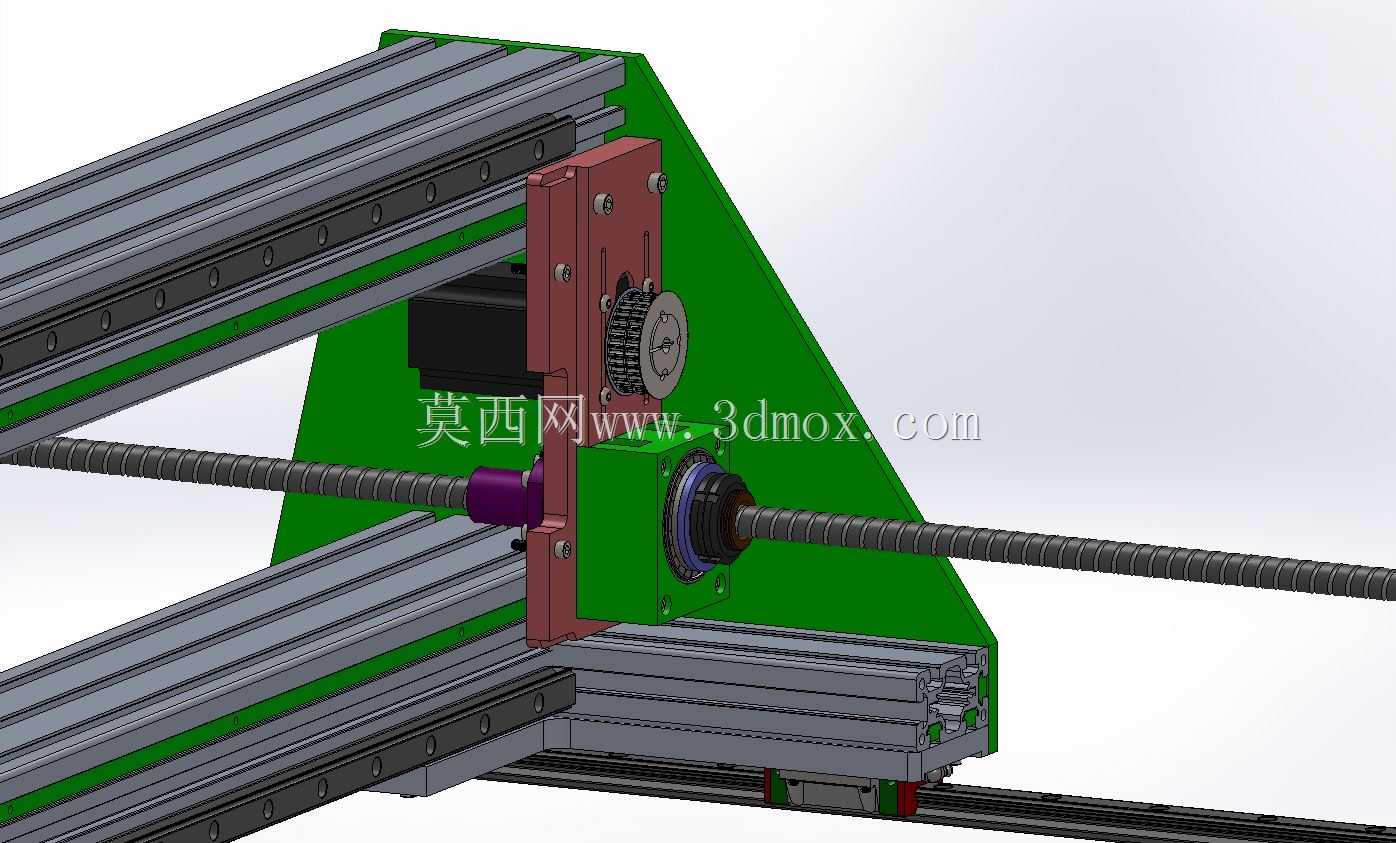

该套直线运动机构是数控铣刨设备的核心X向进给单元，主要应用于木工板材、轻质复合材料、广告标识板材的平面铣削、开槽、仿形加工场景，是台式数控加工设备实现横向走刀的核心承载结构，可适配不同功率的铣削主轴，完成大尺寸幅面工件的连续加工作业。整套机构采用工业铝型材搭建主体承载框架，框架底部配置可调式支撑脚杯，可在安装时调整整机水平度，抵消地面不平整带来的安装误差，框架下部预留了电气元件、吸尘管路的安装空间，侧边可扩展安装废料收集槽，适配铣刨作业的碎屑收集需求。运动部分采用双直线导轨搭配同步带传动的结构设计，横向运动的龙门横梁搭载可纵向移动的主轴安装座，X轴行程覆盖工作台全幅宽度，可满足常规1220*2440mm标准板材的整幅加工需求，运动过程中导轨副承载主轴及滑座的全部负载，保证高速走刀时的运动平稳性，避免切削过程中出现振刀影响加工表面质量。设计过程中充分考虑了安装调试的便捷性，铝型材框架采用标准连接件组装，无需复杂焊接工艺，各运动轴的导轨安装面预留了调整余量，装配时可通过打表校准导轨平行度，降低装配难度；龙门横梁的截面经过受力优化，在保证整体刚性的前提下控制了运动部分的自重，减少传动负载，提升X轴的动态响应速度，可适配不同进给速度的加工需求。整套机构的安装边界可根据加工幅面需求灵活调整，框架侧边预留了Y轴传动组件、限位开关、拖链的安装位，可快速与设备其他运动轴组装成完整的数控加工设备，工作台面采用硬质阳极氧化处理，耐磨性能优异，可长期承载待加工板材，避免工件移动过程中刮伤台面。运动单元的传动端预留了伺服电机的安装法兰，可根据加工精度需求选配不同功率的伺服电机或步进电机，适配不同的切削负载场景，从轻型广告板材雕刻到重型实木板材铣刨都可通过调整驱动参数实现适配，整体结构兼顾了刚性、易装配性与扩展性，是中小型数控铣刨设备非常实用的X向运动解决方案。
