三级展开式直齿轮传动减速箱结构设计

这款三级直齿轮减速箱是工业传动系统中应用极为广泛的动力匹配部件，主要适配原动机输出转速偏高、输出扭矩不足的工况场景，常见于输送生产线、轻工包装设备、小型物料提升装置、农用作业机具等需要低转速大扭矩动力输出的场合，能够在原动机与工作执行机构之间完成转速降低、扭矩放大的核心功能，同时可优化传动系统的负载匹配特性，避免原动机直接驱动高负载执行件时出现的过载、转速失稳等问题。

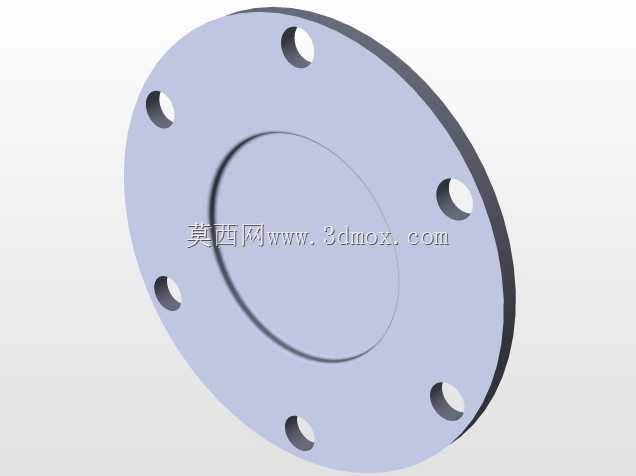

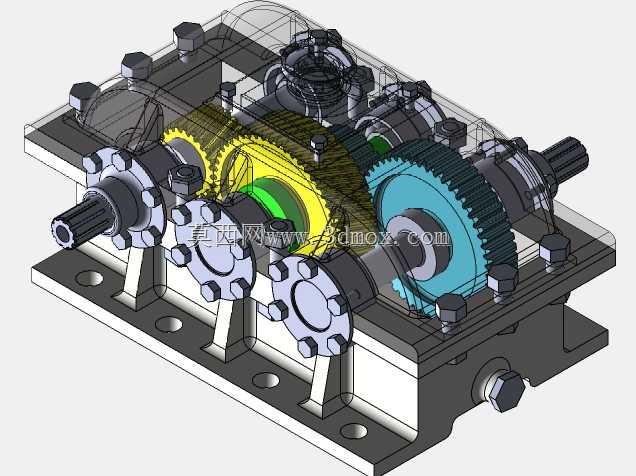

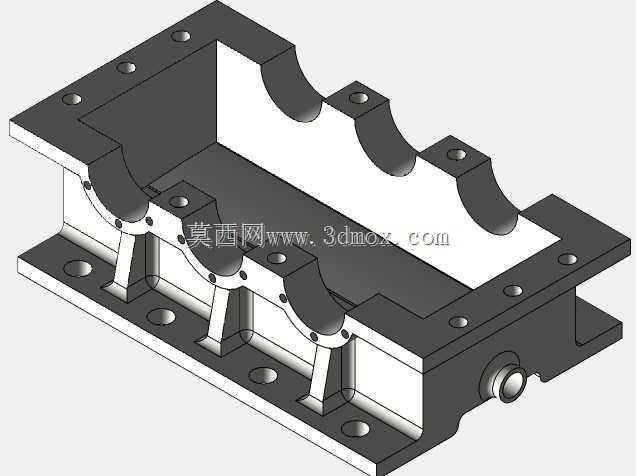

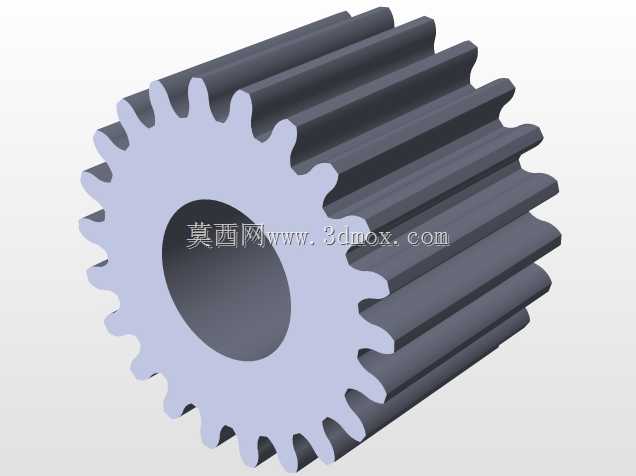

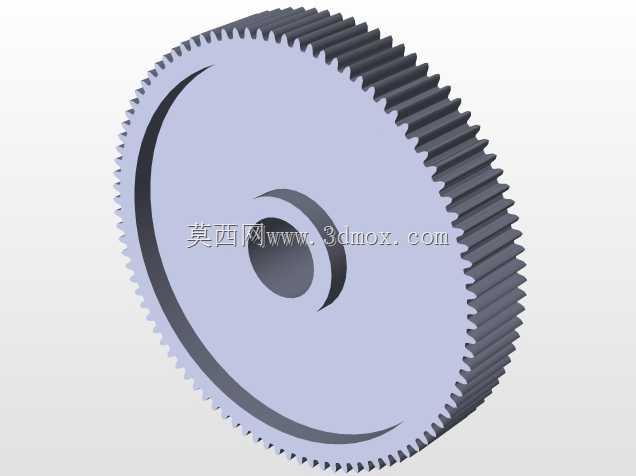

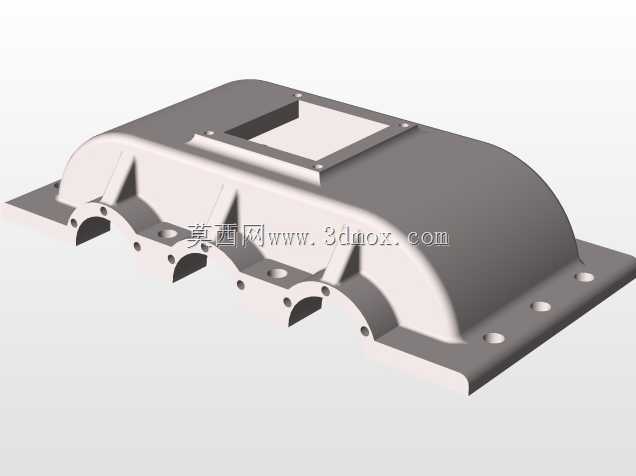

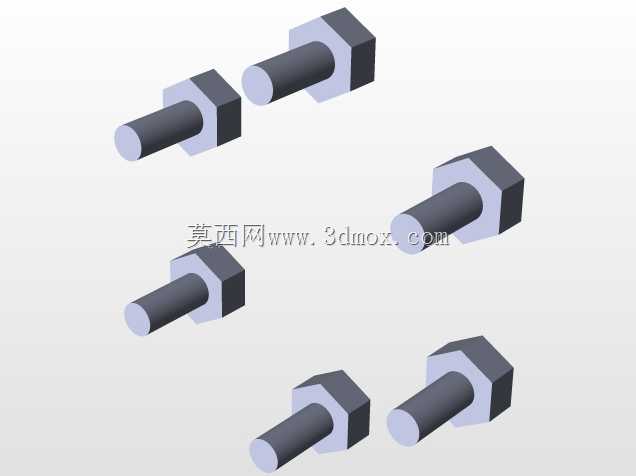

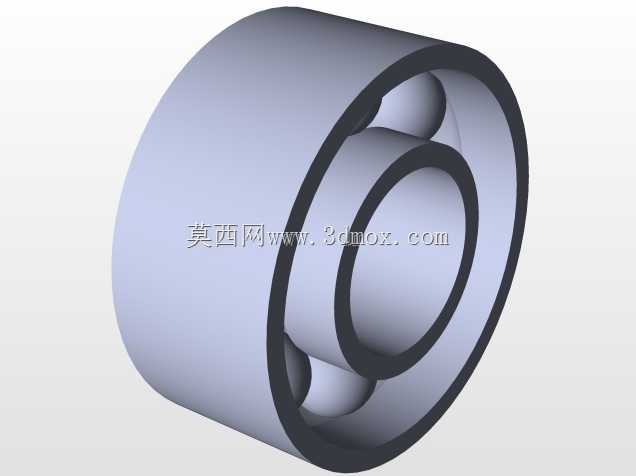

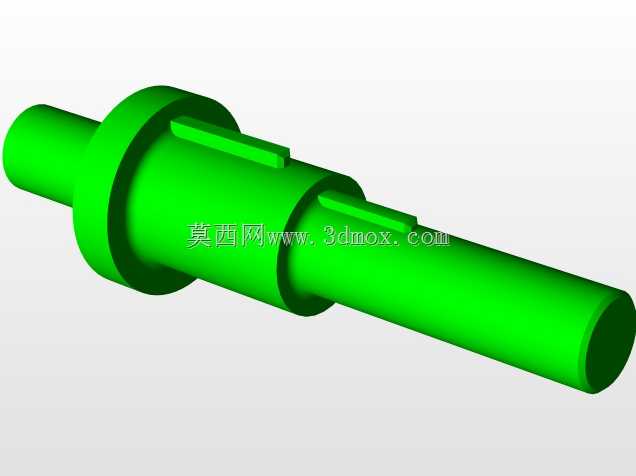

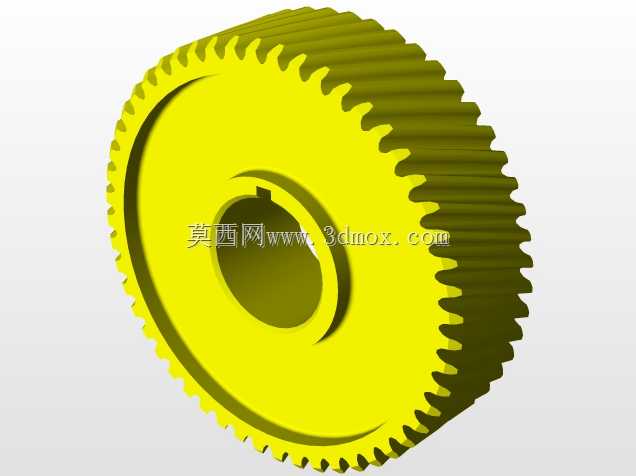

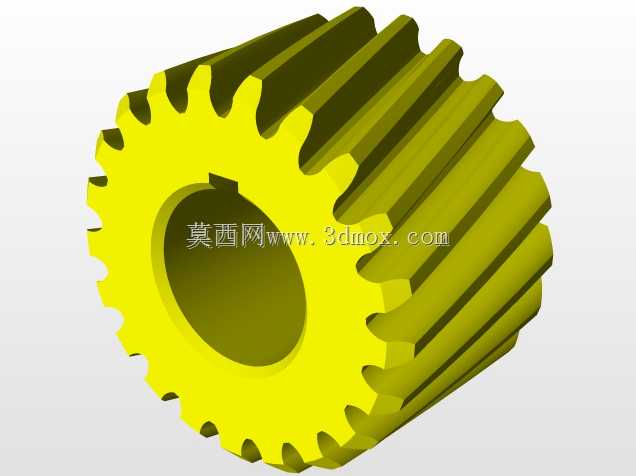

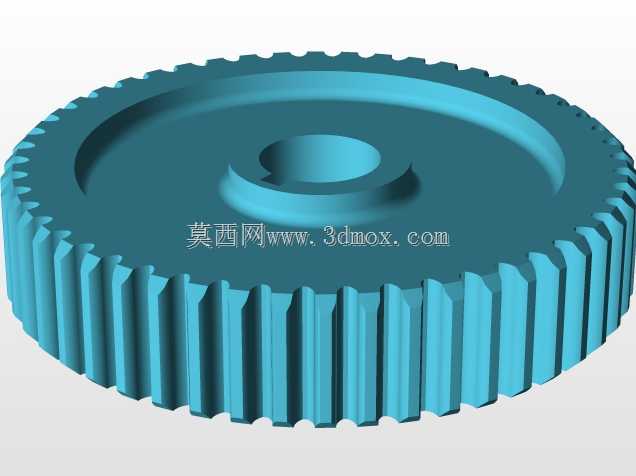

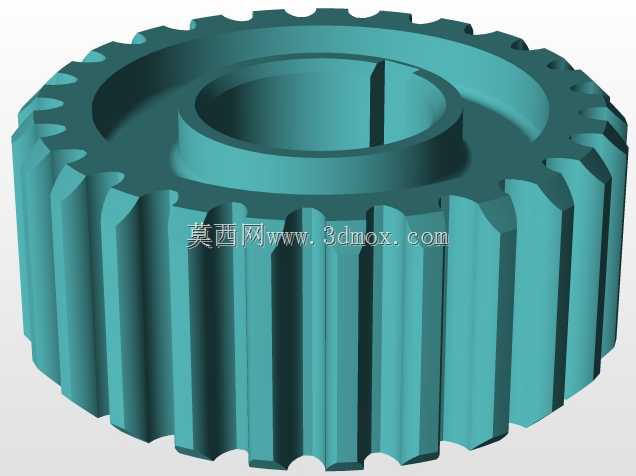

从功能特性来看，该减速箱采用三级直齿圆柱齿轮传动结构，三根平行布置的传动轴通过轴承支撑在箱体内腔，各级齿轮依次啮合实现动力的逐级减速，相比单级或双级减速结构，三级传动可实现更大的传动比覆盖范围，能够在紧凑的箱体空间内完成更高倍率的转速转换，适配输入转速较高、输出转速要求更低的传动需求。箱体采用剖分式结构设计，上下箱通过沿结合面均匀布置的螺栓完成紧固，既保证了箱体的整体刚性，也便于内部齿轮、轴系、轴承等零部件的装配与后期维护，箱体底部设置带安装孔的支撑脚，可通过螺栓直接固定在设备安装基座上，保证设备运行过程中的结构稳定性。

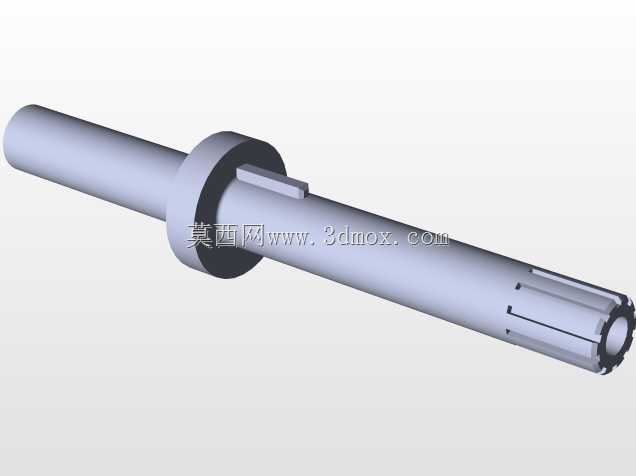

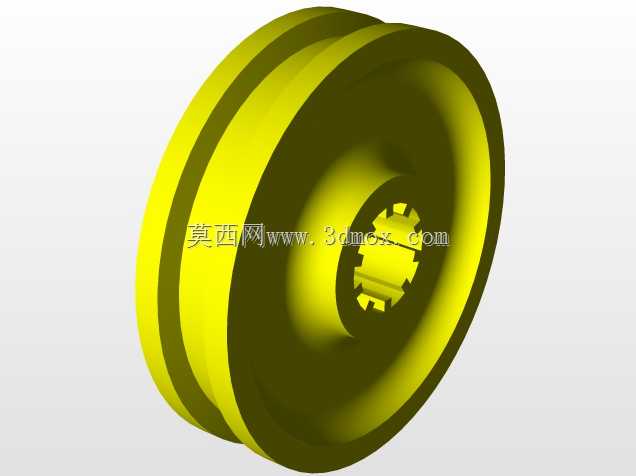

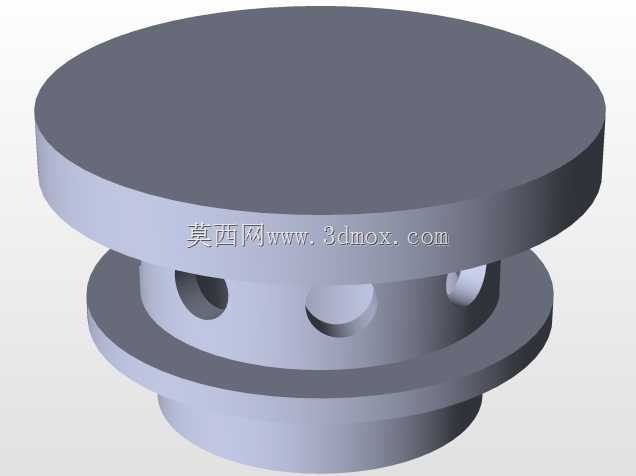

在设计思路上，该结构优先兼顾了传动稳定性与装配便捷性，输入轴与输出轴均采用花键轴结构，可实现与原动机输出端、工作负载端的可靠连接，传递更大扭矩的同时避免传动过程中的轴间打滑；各级齿轮旁设置的轴端锁紧结构可对齿轮、轴承进行轴向定位，避免传动过程中轴系部件出现轴向窜动，影响齿轮啮合精度；箱体顶部设置的观察与注油结构，可随时查看内部齿轮啮合与润滑状态，也方便定期补充润滑油，保证齿轮与轴承的润滑效果，降低零部件磨损速率，延长设备整体使用寿命。

从安装边界来看，该减速箱的整体外形为规则的长方体铸造型箱体，底部支撑脚的安装孔位按照通用传动部件的安装间距设计，输入轴与输出轴分别从箱体两侧伸出，轴端的连接尺寸适配常规的联轴器、传动链轮等连接部件，安装时无需对设备基座进行大规模改造即可完成适配，箱体的整体高度与宽度尺寸控制合理，既保证了内部齿轮有足够的安装与运转空间，也不会占用过多的设备安装空间，可适配多种紧凑型设备的安装布局需求。
