手动螺旋式快速压紧夹紧机构

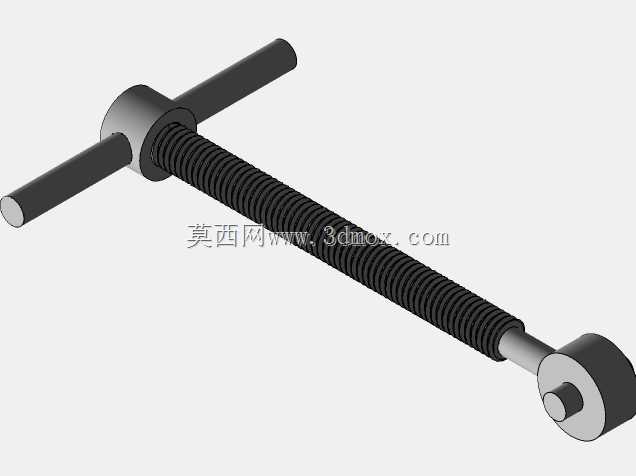

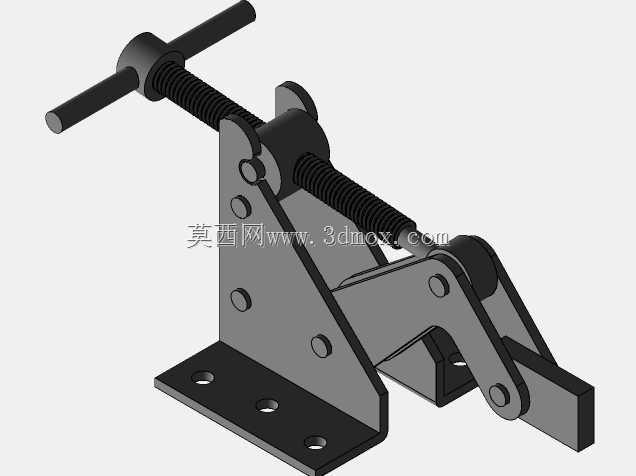

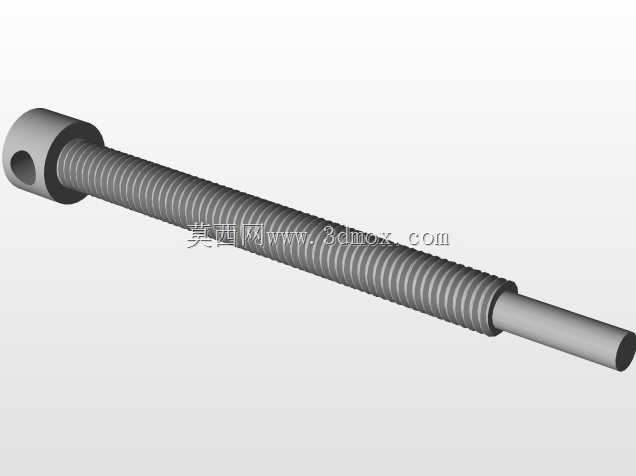

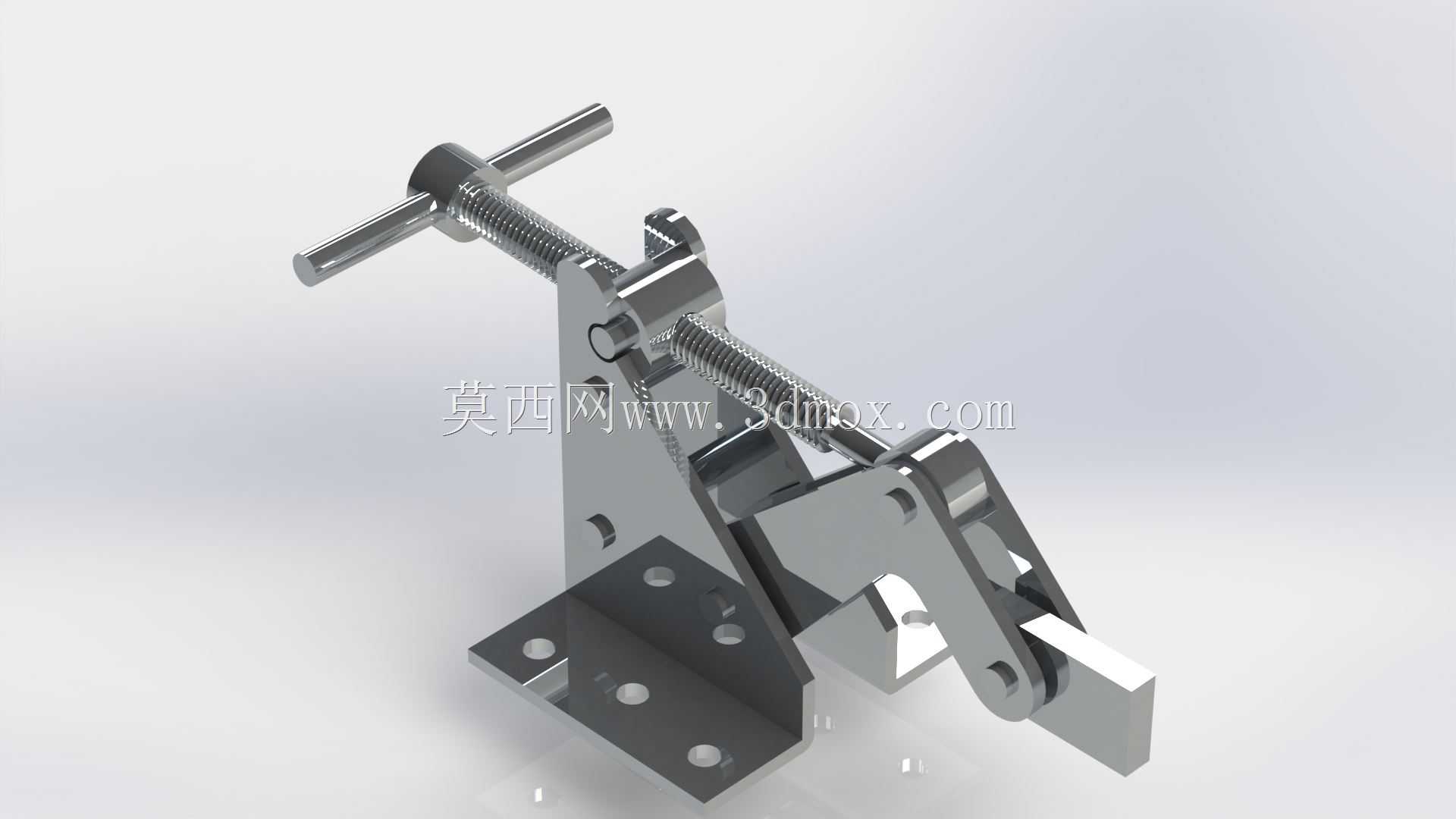

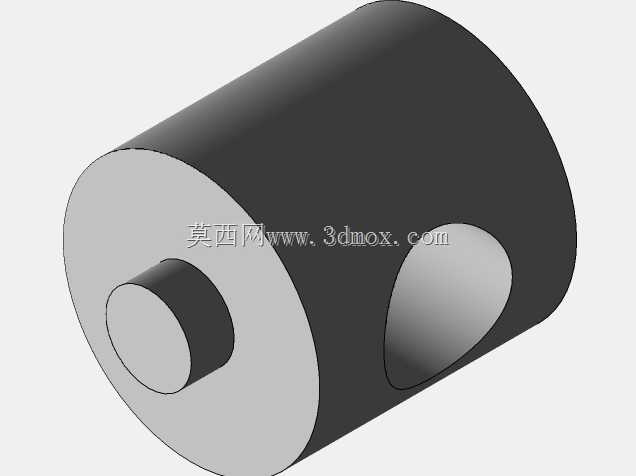

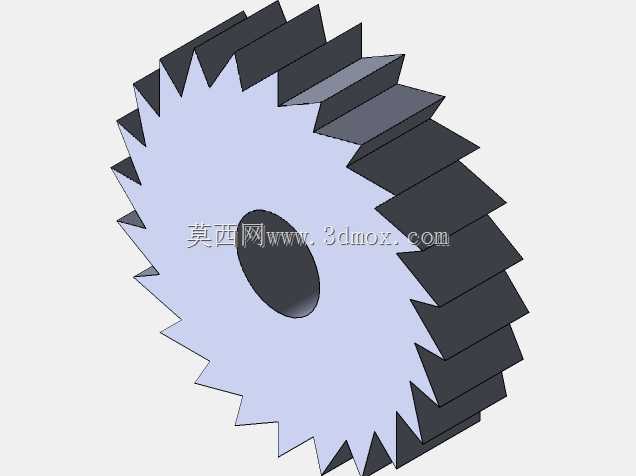

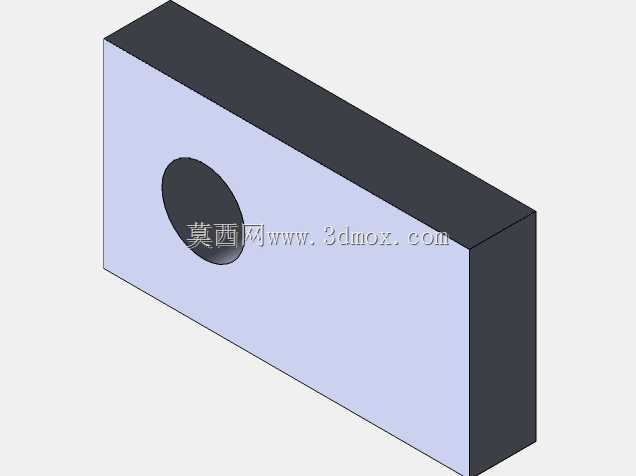

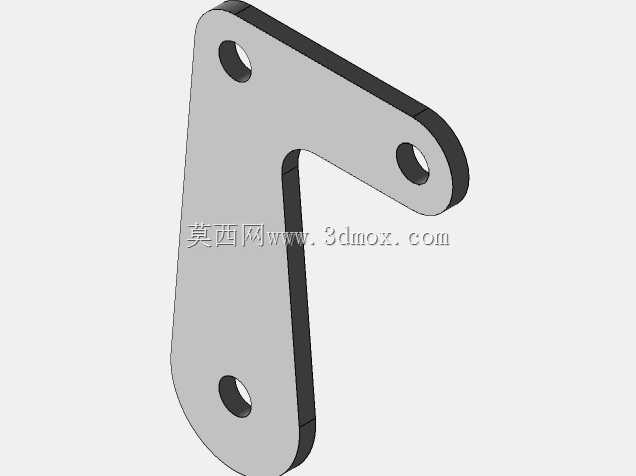

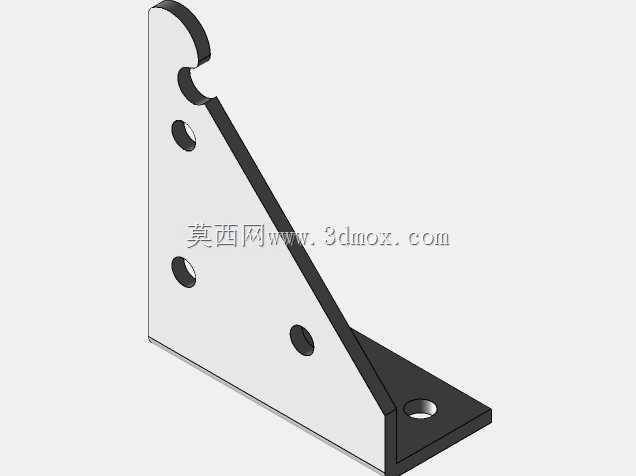

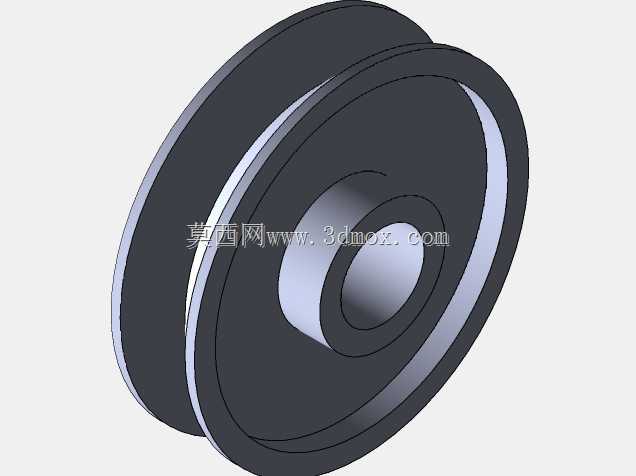

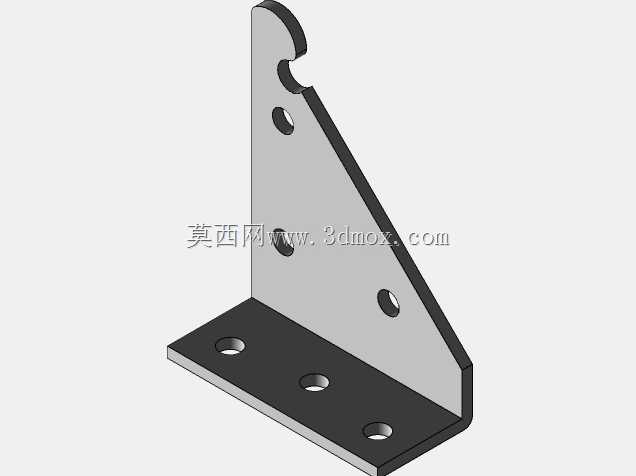

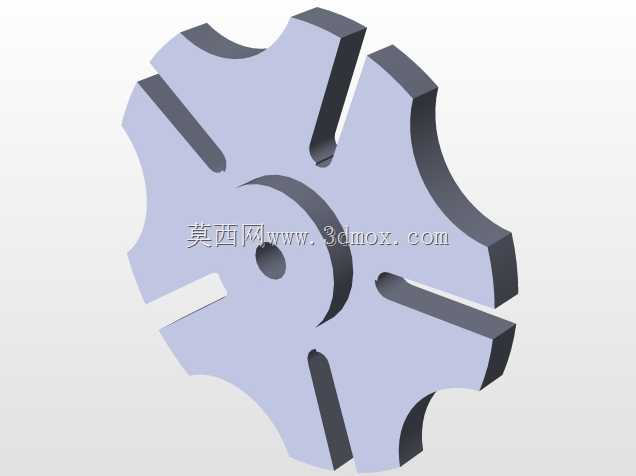

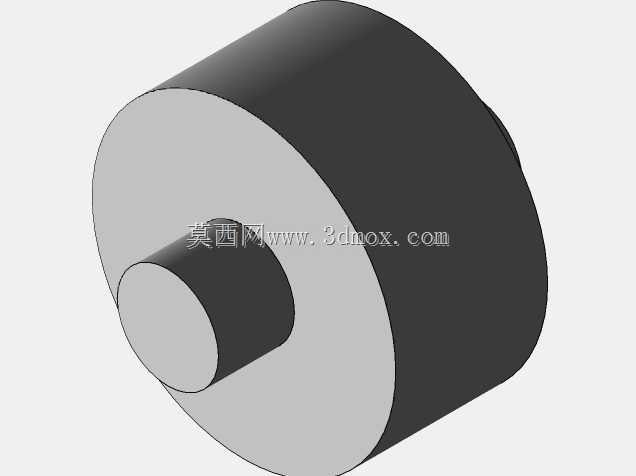

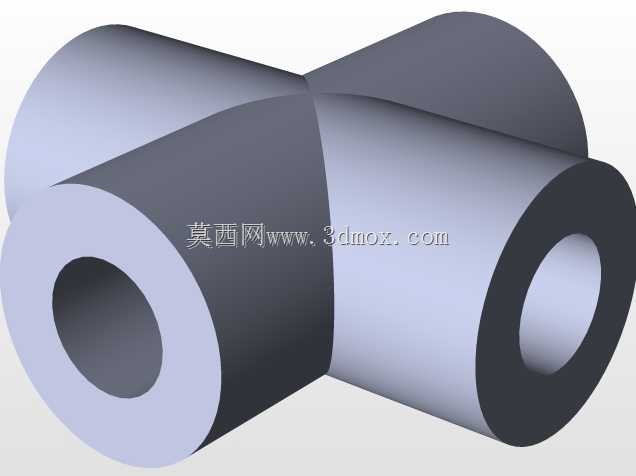

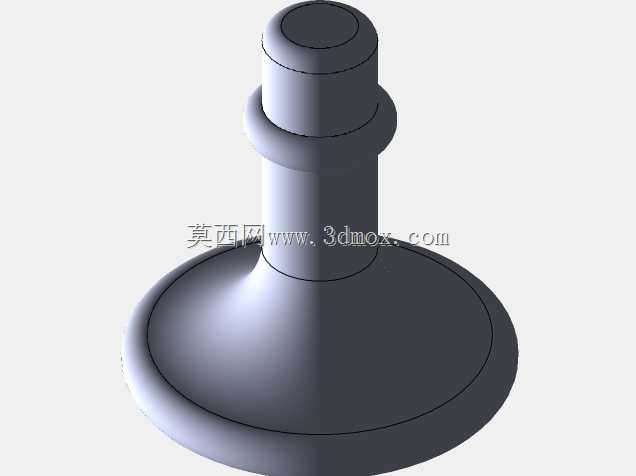

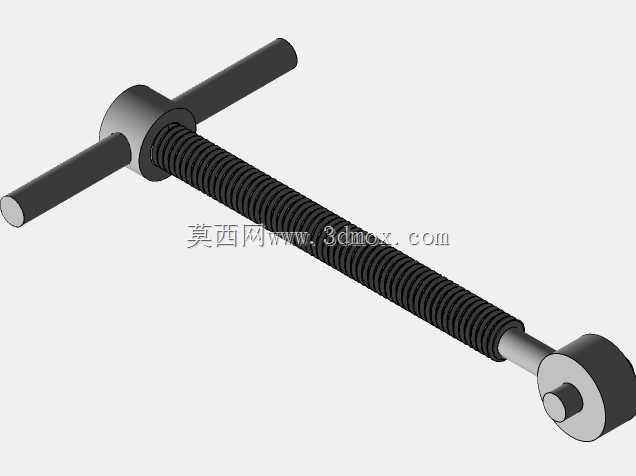

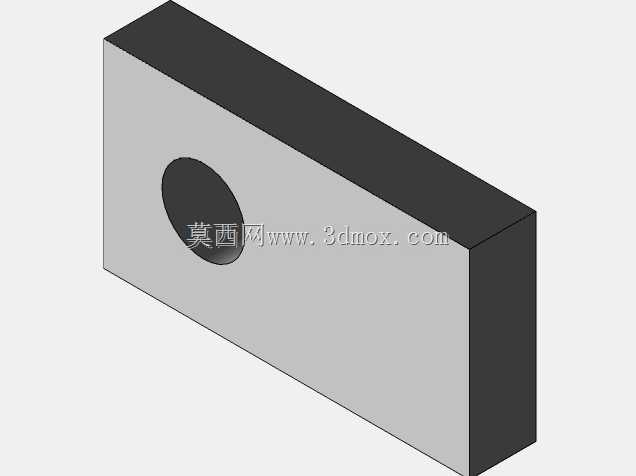

该手动螺旋夹紧机构是机械加工、装配工位中应用极为广泛的工装压紧部件，主要用于各类零部件加工、焊接、装配、检测工序中的工件固定场景，可在小批量零件加工、工装治具配套、生产线临时工位固定等场景下替代气动、液压夹紧装置，无需外接动力源即可实现稳定的工件压紧作业，适配多规格小型零件的装夹需求，在五金加工、电子组件装配、小型工件焊接打磨等场景中均能发挥可靠的固定作用。该夹紧机构采用螺旋进给搭配肘节连杆增力的复合结构，核心功能是通过T型手柄的旋转操作带动丝杆进给，配合连杆机构的死点锁止特性，在完成工件压紧后实现自锁，避免作业过程中受振动、外力影响出现松脱问题，相比纯螺旋夹紧结构，该机构结合了肘节夹的快速开合特性，可在松开状态下快速张开夹臂取放工件，无需全程旋转丝杆进退，大幅缩短装夹辅助时间，提升工位作业效率。从设计思路来看，该机构整体采用模块化分体装配结构，所有受力部件均采用刚性连接设计，底座预留多组标准安装孔位，可直接通过螺栓固定在工作台面、工装基板上，安装边界清晰，底座安装孔位采用对称排布设计，可适配不同方向的安装需求，无需额外加工转接板即可完成固定。夹臂的压头位置采用平直压接面设计，可根据被夹持工件的外形更换不同形状的压头配件，适配平面、异型面工件的压紧需求，丝杆部分采用梯形传动螺纹，具备良好的传动效率与自锁性能，手柄采用T型横杆设计，操作时可借助杠杆力轻松完成锁紧动作，无需额外辅助工具即可施加足够的压紧力。整体结构的受力路径经过优化，操作时的施加力通过丝杆传递至连杆增力结构，最终将放大数倍的压紧力垂直作用在工件表面，避免侧向分力导致的工件移位问题，各铰接位置均采用销轴转动连接，转动间隙小，长期使用磨损后可通过更换销轴快速恢复精度，整体维护成本极低，适合各类生产现场的长期高频使用。机构整体外形紧凑，安装后占用工作台面空间小，张开状态下夹臂的开合行程可满足常规厚度工件的装夹需求，压紧行程可通过丝杆的进给量进行微调，可适配不同厚度尺寸的工件装夹，无需调整安装位置即可完成一定尺寸范围内的工件兼容。
