带倾斜副车架的车顶装配工装夹具

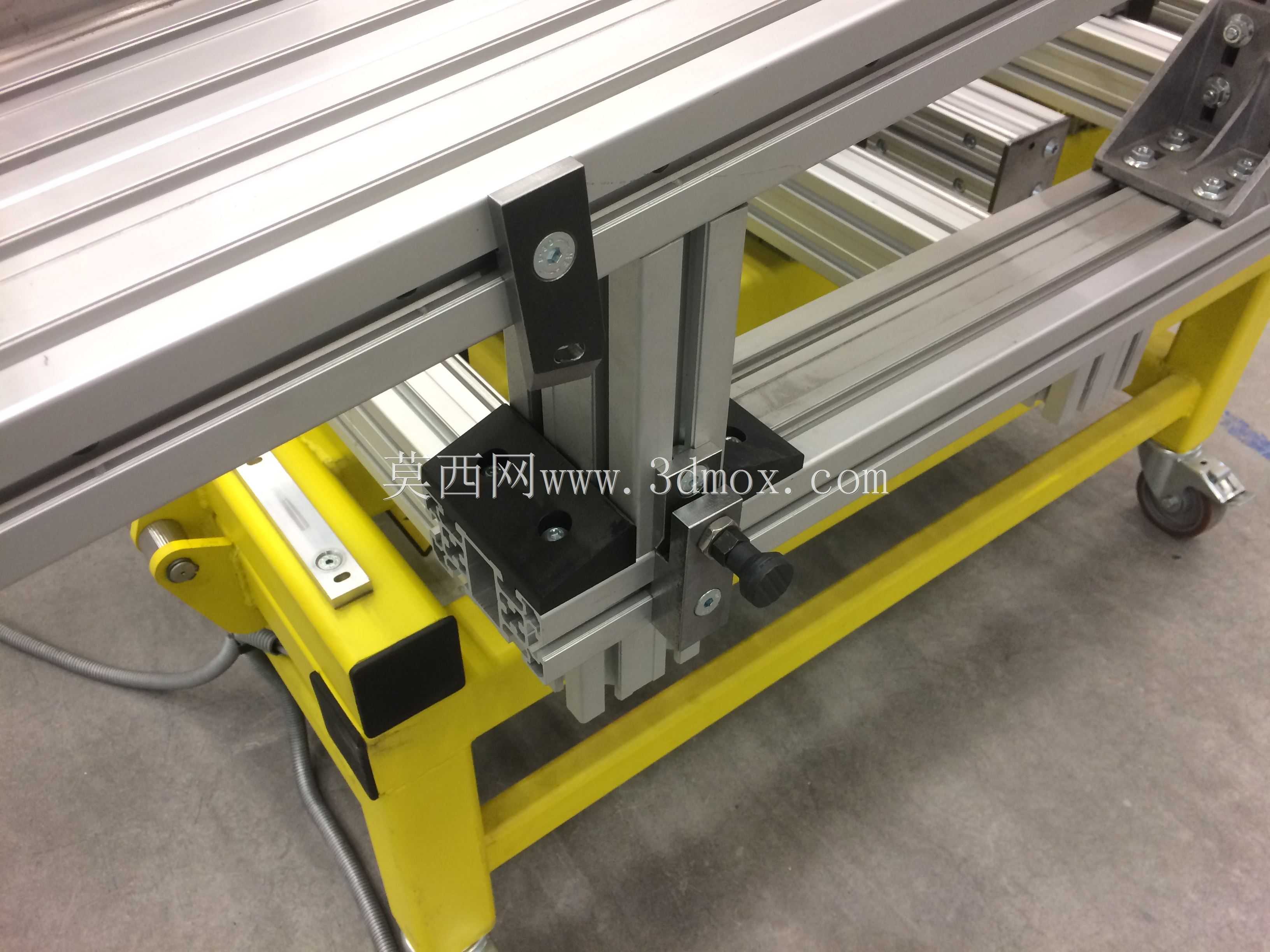

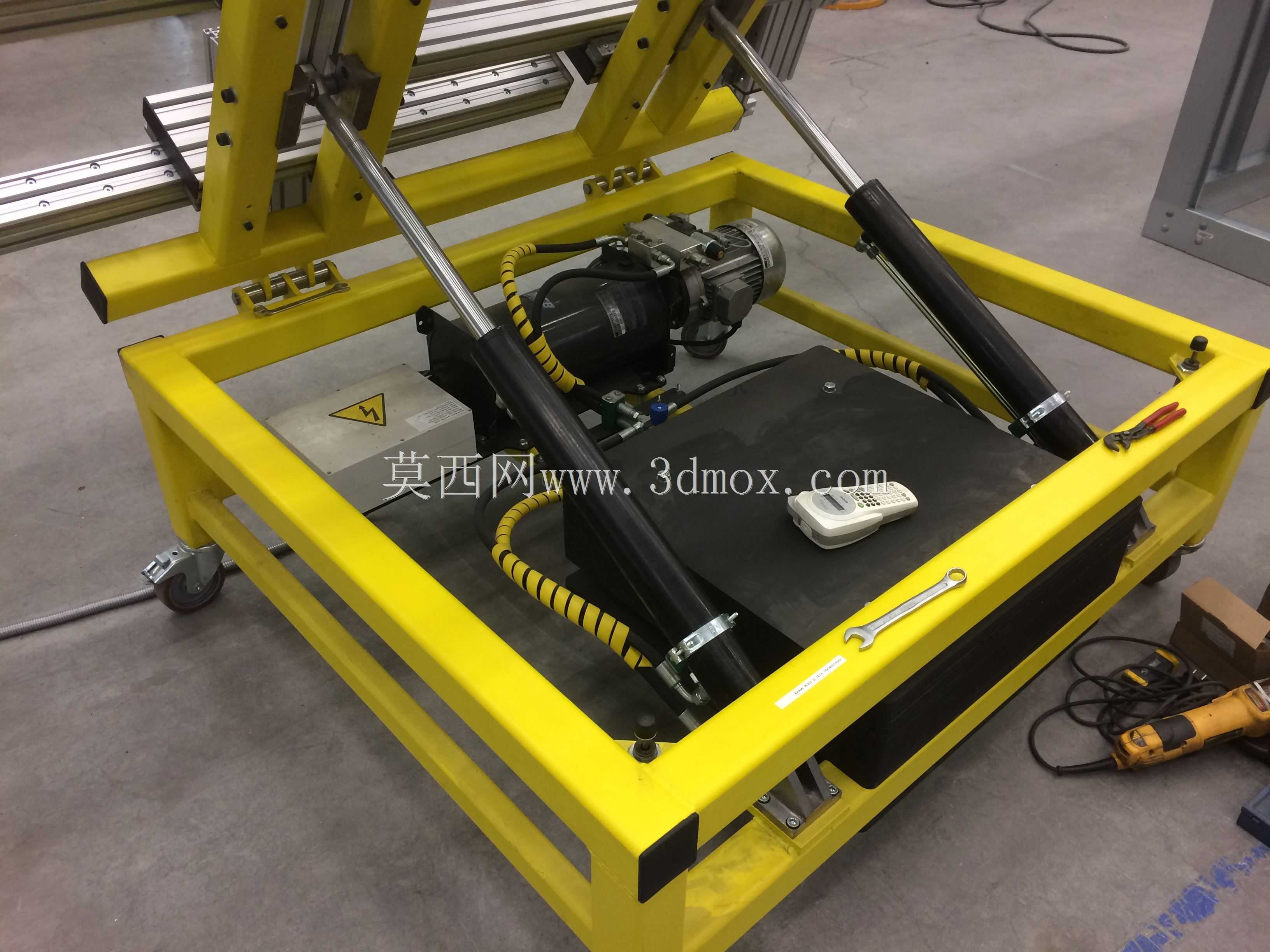

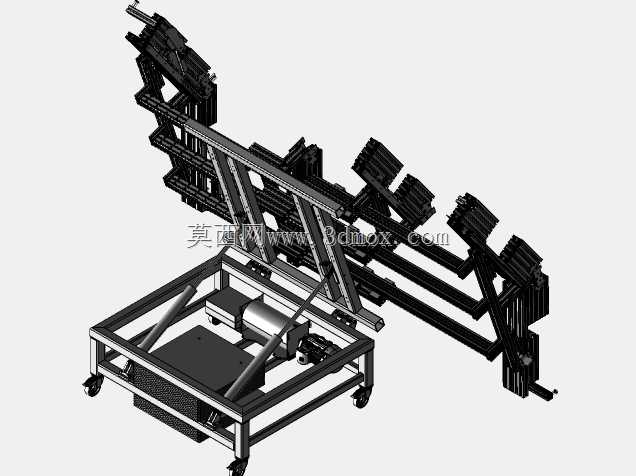

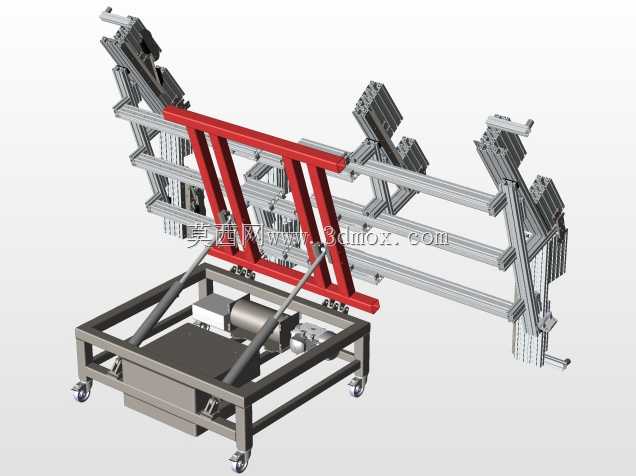

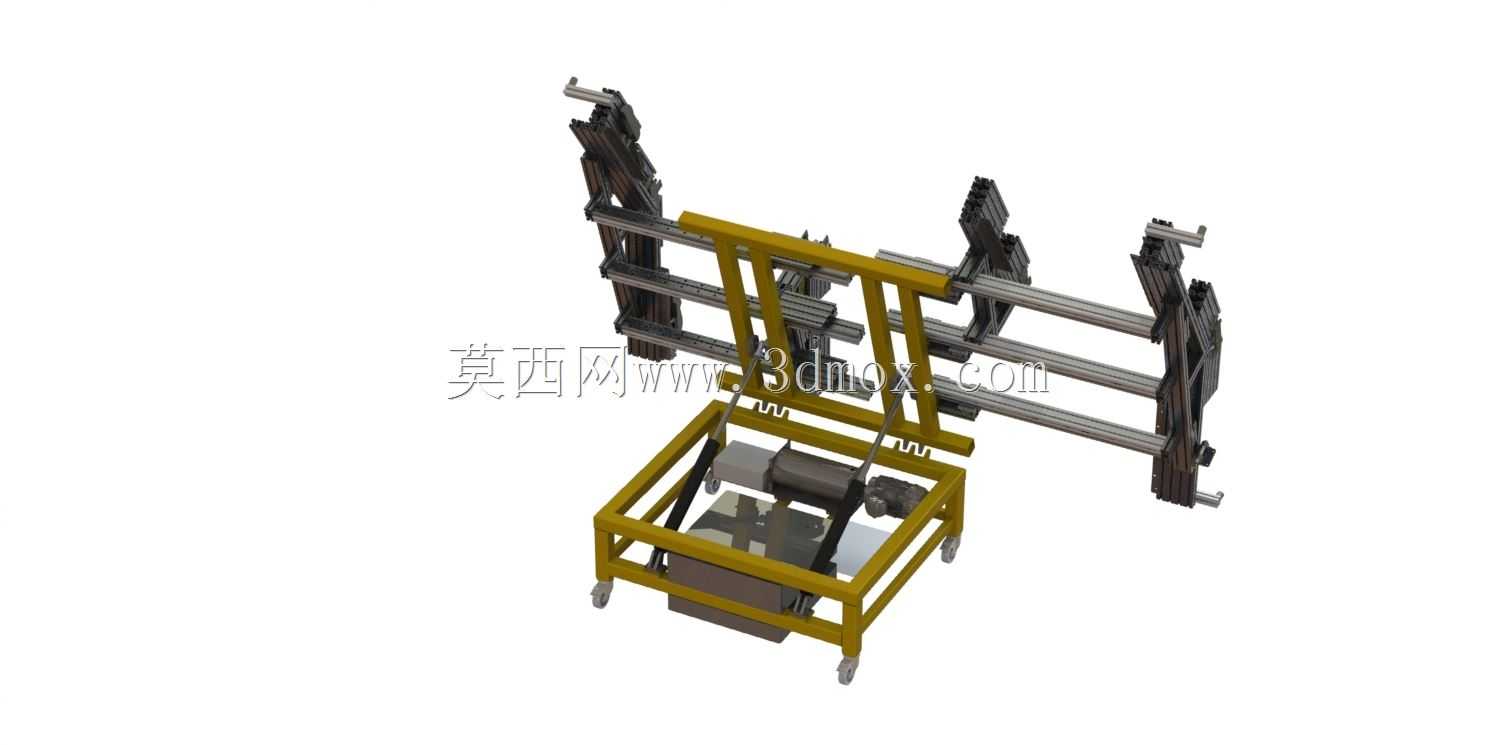

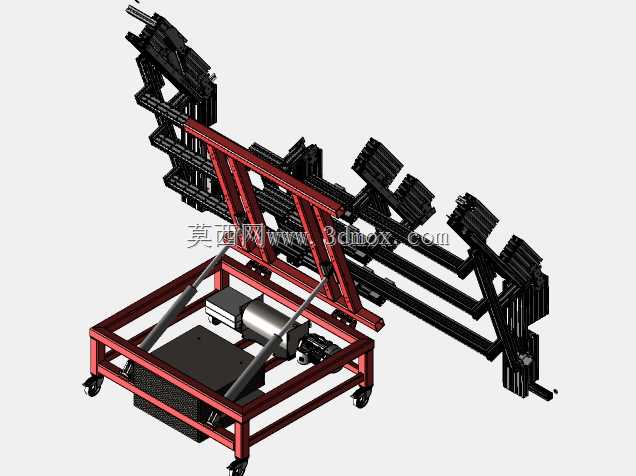

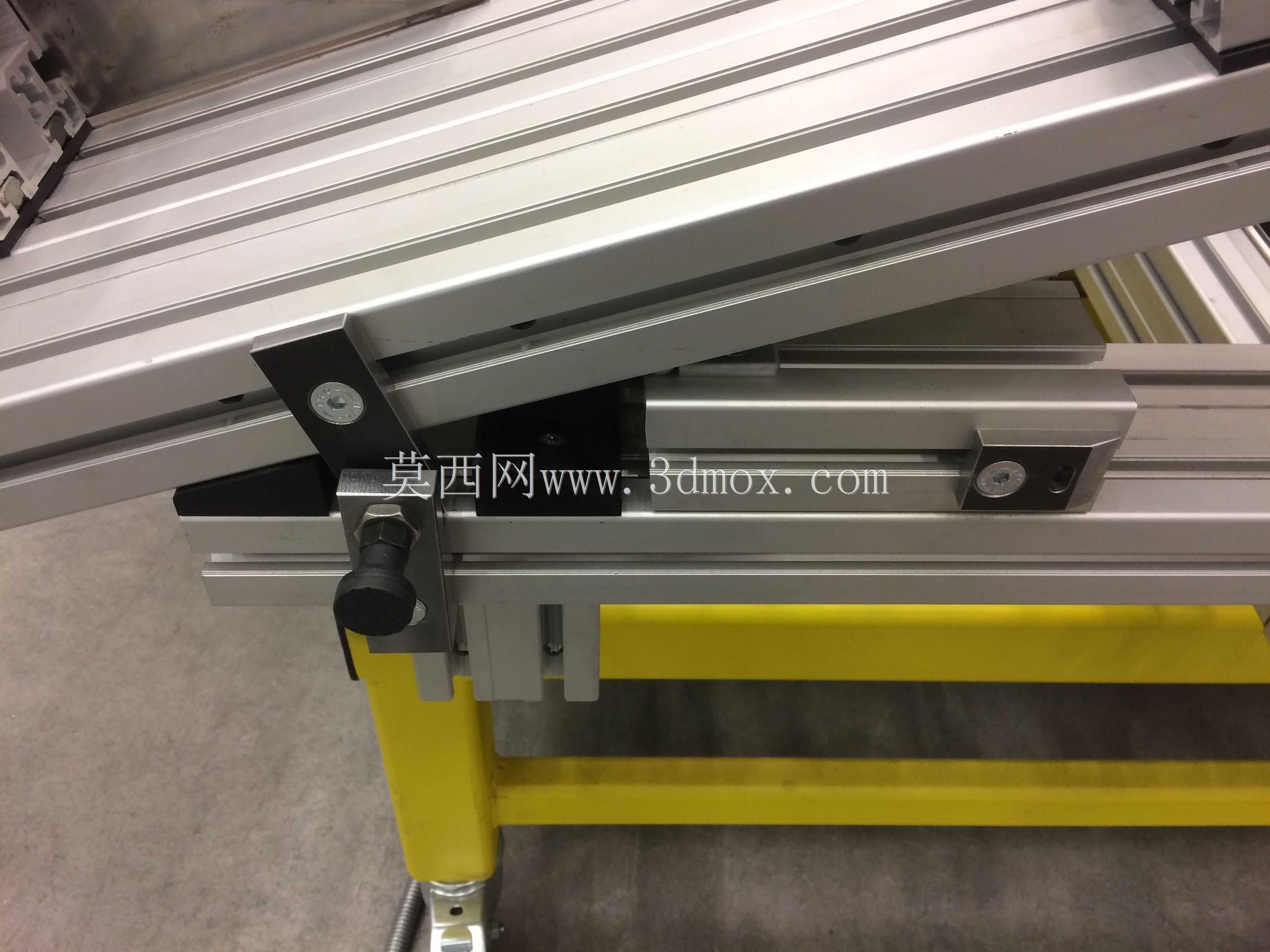

该套装配夹具主要应用于商用车整车生产环节的焊装与总装工序，针对带倾斜结构的副车架与车顶部件的对接装配作业设计，解决传统装配过程中部件对位难、角度调整精度不足、作业人员劳动强度大的痛点，可适配多规格同类型副车架与车顶组件的预装、合装作业，在轻卡、专用改装车的生产线上能够大幅提升装配对位效率，降低人工反复调整带来的装配误差。设备整体采用框架式落地结构，底部配置带锁止功能的移动脚轮，可根据生产线工位排布需求灵活调整布设位置，锁止后可保证作业过程中整体结构无偏移晃动，整体安装边界适配常规乘用车、轻卡类车型的部件尺寸，作业高度符合人体工程学设计，作业人员无需长时间弯腰或抬手操作即可完成全流程装配作业。功能层面，夹具集成液压驱动的倾斜调节机构，可根据副车架的预设倾斜角度精准调整承载架的俯仰角度，角度调节范围覆盖同类型车型副车架的常规倾斜角度区间，调节过程平稳无冲击，避免部件磕碰损伤；两侧配置可调式定位夹持组件，可沿横向导轨滑动调整夹持间距，适配不同宽度规格的副车架与车顶部件，夹持端采用软质接触垫，避免夹持过程中划伤工件表面涂层。设计思路上，整体采用模块化设计思路，底部承载框架采用矩形钢管焊接成型，保证整体结构刚性的同时控制设备自重，上部的调节导轨、夹持组件、液压驱动单元均采用可拆式连接结构，后期可根据新车型的装配需求快速更换对应适配的夹持模块，无需整体更换工装，降低生产线的工装迭代成本；液压管路采用内置式排布，避免管路外露造成的作业干涉与管路磨损风险，操作控件设置在框架侧方的易操作区域，作业人员可单人完成角度调整、夹持锁止、对位微调的全流程操作。该夹具投入产线使用后，可将单台份副车架与车顶的装配对位时间缩短近四成，同时将装配对位精度控制在工艺要求的公差范围内，减少后续调整返修的工作量，适配柔性化生产的多车型共线生产需求，无需针对单一车型单独设置专用装配工位，有效提升生产线的空间利用率与工装复用率。
