矿用巷道铁钻工作业设备结构设计

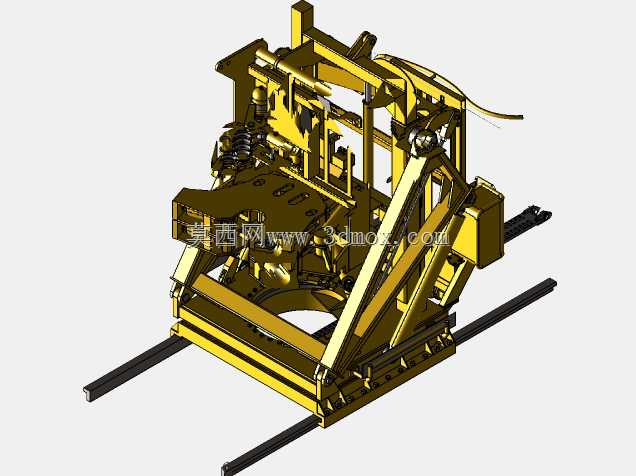

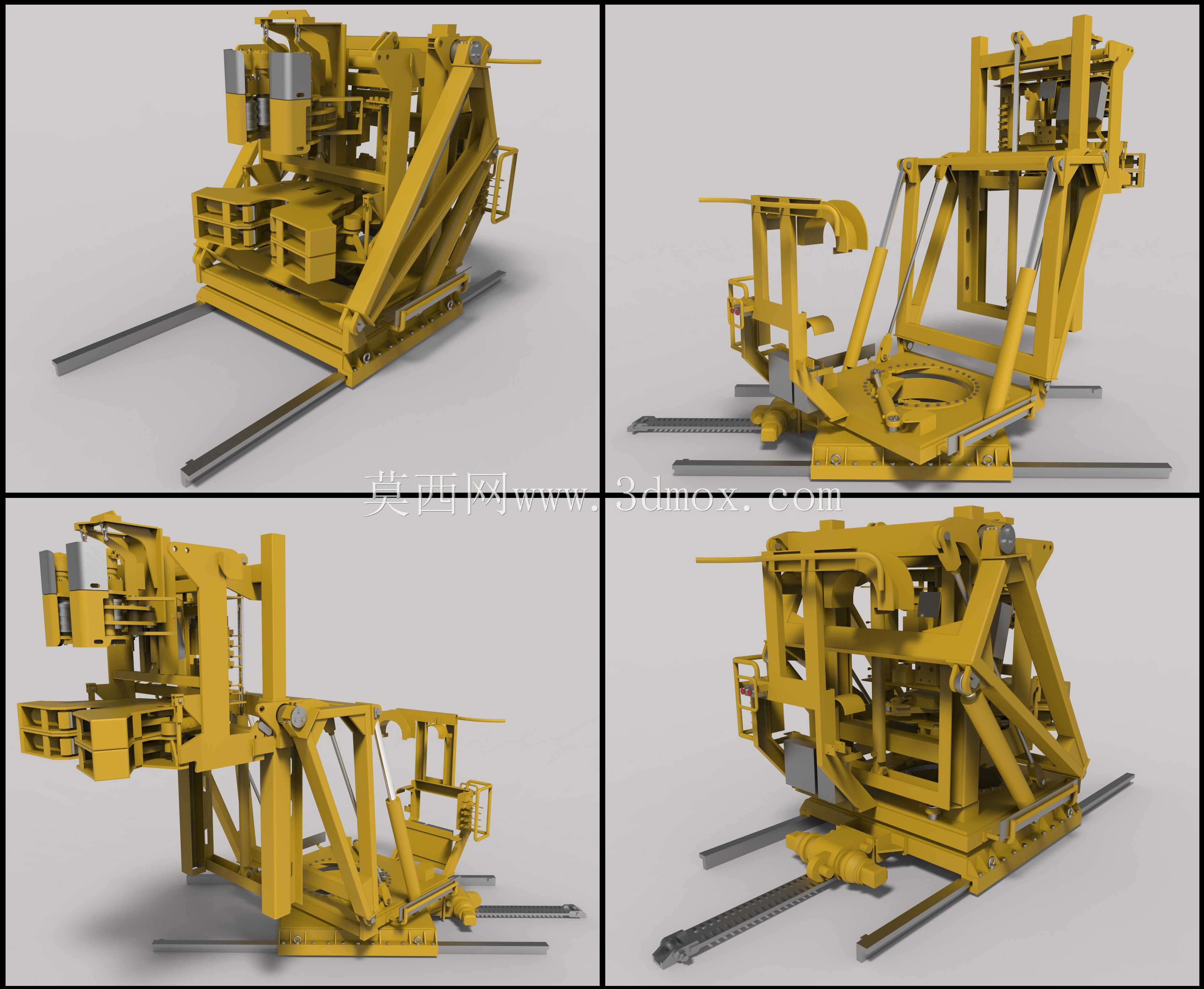

这款铁钻工设备主要面向矿山井下巷道掘进、地下工程钻爆作业场景设计，是巷道钻凿作业环节的核心配套作业装备，主要承担巷道断面的炮孔钻凿、锚杆支护孔加工、探水探瓦斯钻孔作业等核心功能，可适配硬岩、煤岩等多种井下复杂地质工况，替代传统人工持钻作业模式，大幅降低井下作业人员的劳动强度，同时提升钻孔作业的定位精度与作业效率，减少井下高危作业面的人员配置数量。设备整体采用框架式铰接支撑结构设计，底部配置可沿巷道预设轨道滑行的滑移底座，可根据作业面的推进需求快速调整作业位置，无需额外借助辅助转运设备即可完成工位切换，适配井下狭窄巷道的有限通行空间。设备的钻具搭载模块采用多自由度液压支撑臂结构，可通过液压油缸的伸缩配合完成钻具的俯仰角度调整、水平方位偏转、进给深度控制，可在设备单次就位后覆盖巷道断面内大范围的钻孔作业区域，减少设备反复移位对位的时间消耗。结构设计过程中充分考虑井下作业的抗冲击、耐粉尘需求，所有铰接转动部位均配置密封防护结构，避免岩屑、粉尘进入铰接间隙造成部件磨损，液压管路全部采用沿框架内侧排布的设计，防止作业过程中掉落的岩块磕碰损坏管路。设备的安装边界充分适配常规矿山巷道的断面尺寸，整体宽度控制在巷道单侧通行安全余量范围内，底座轨道可直接对接巷道内已铺设的作业运输轨道，无需对现有巷道基础设施做大规模改造即可完成设备部署。钻具进给机构采用直线导轨导向搭配液压进给的结构，可在钻凿过程中提供稳定的轴向进给力，避免钻具偏斜造成的孔位偏差、卡钻等问题，设备的支撑框架采用高强度型钢焊接成型，在保证整体结构刚性的同时控制设备自重，降低轨道承载负荷与滑移驱动的功率消耗。设备还配置了钻具夹持快换结构，可根据不同钻孔作业需求快速更换不同规格的钻具，无需借助额外辅助工具即可完成钻具拆装，适配不同孔径、不同深度的钻孔作业需求，整体结构布局紧凑，操作维护点位全部设置在设备侧面的安全操作区域，方便作业人员在井下有限空间内完成日常检查、易损件更换等维护操作。
