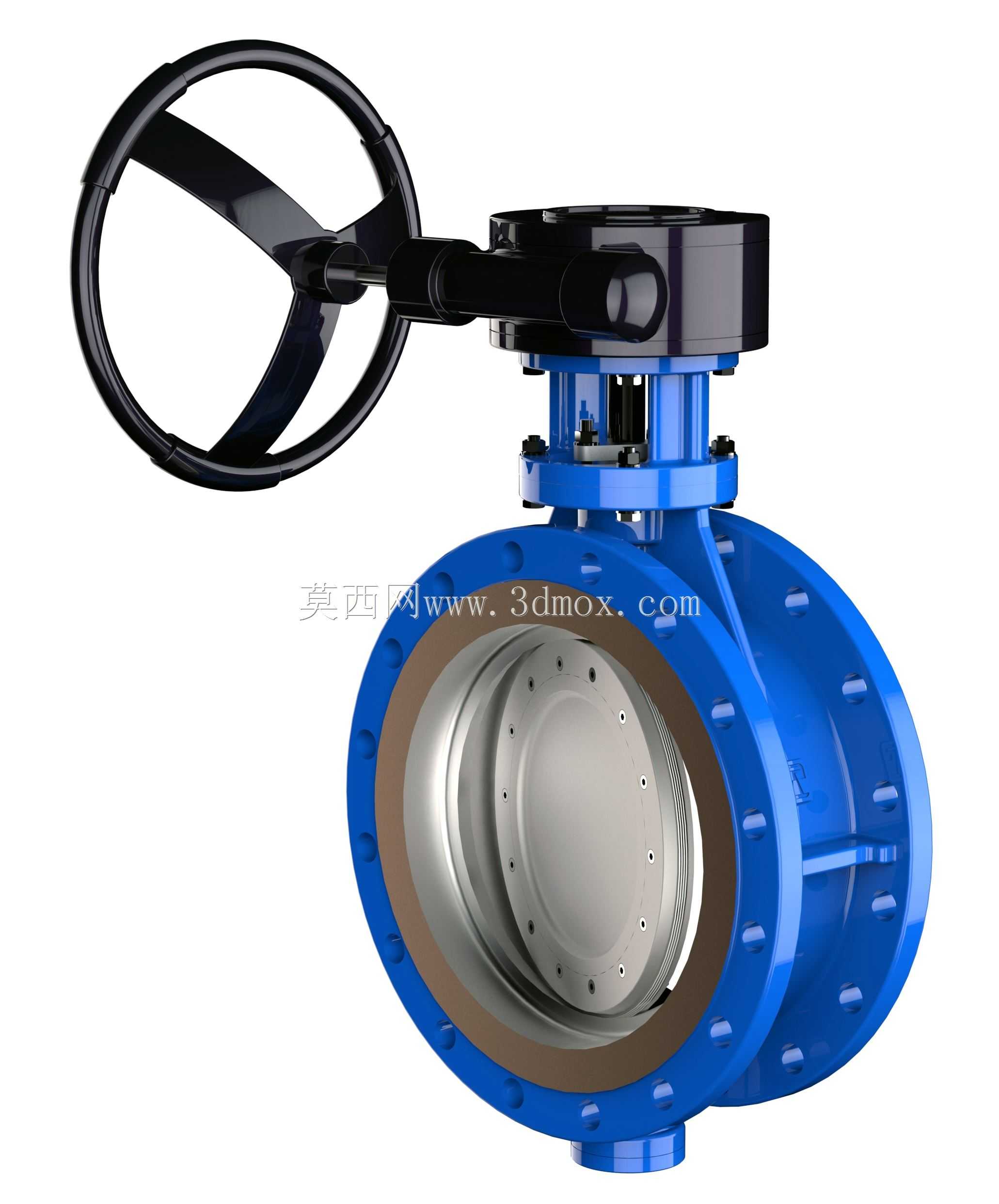

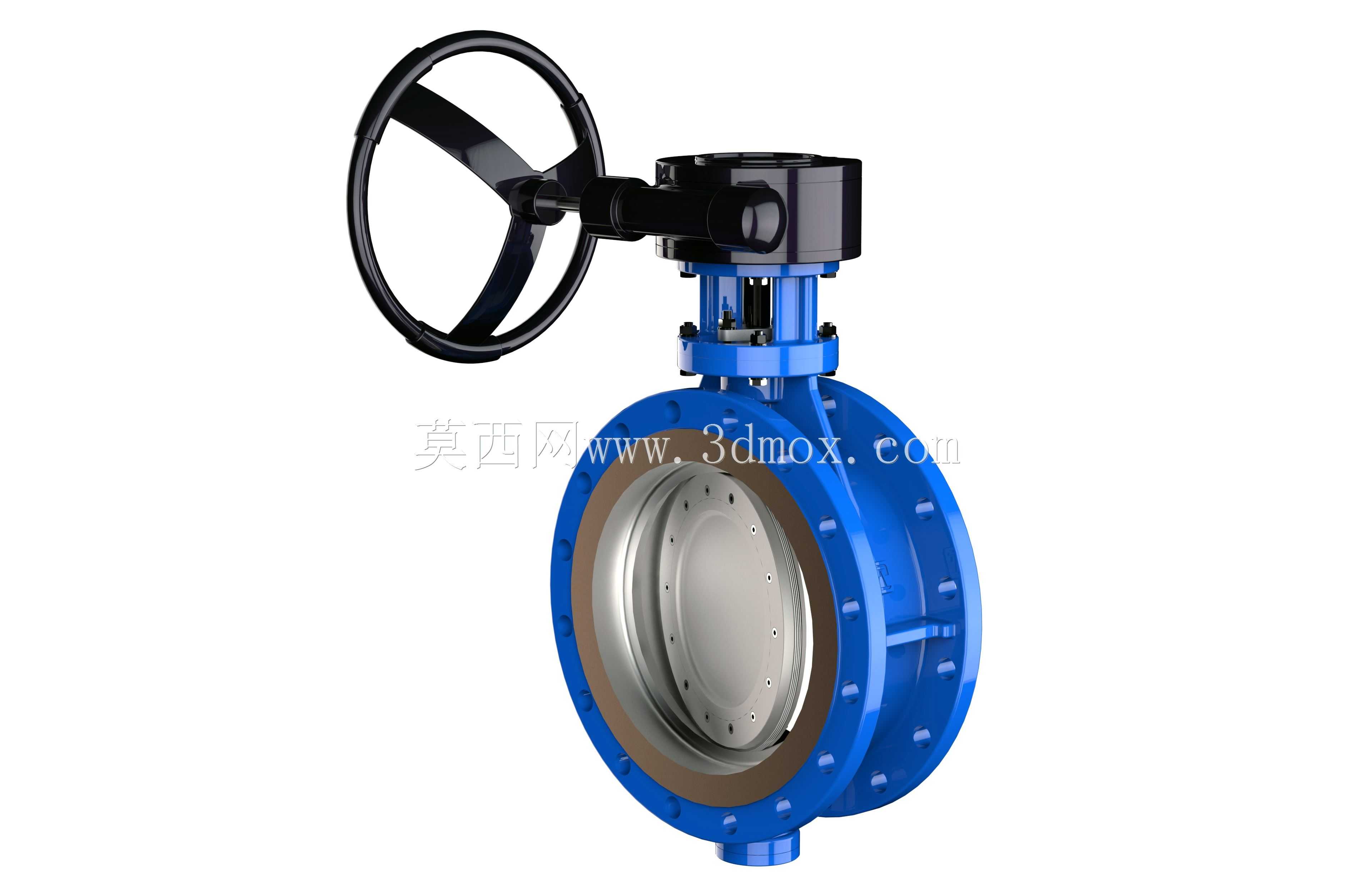

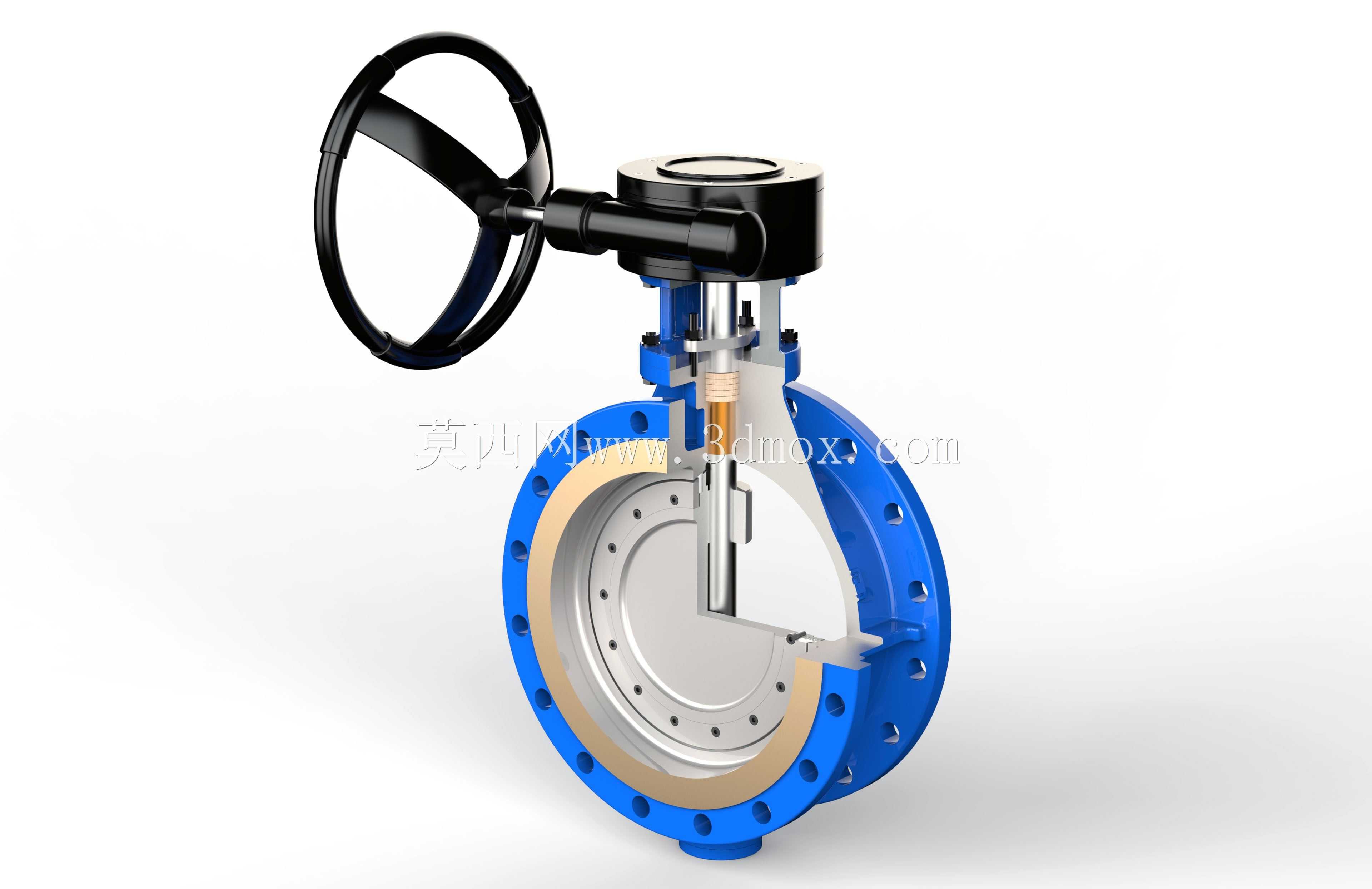

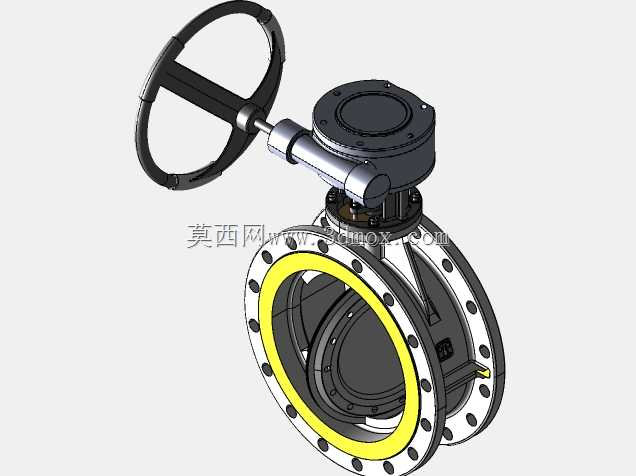

蜗轮驱动法兰式硬密封蝶阀结构设计

这款蜗轮驱动法兰式蝶阀，主要面向市政给排水、暖通空调循环水、石油化工中低压流体输送、冶金工艺管路、电厂循环水系统等多场景的管路通断与流量调节需求，可适配水、油品、弱腐蚀性气体等多种常规介质的输送管控，在长距离管线、厂区工艺管网、楼宇配套管路中都能承担核心的流体截流与调节作用，相比传统闸阀、截止阀，其结构紧凑、启闭扭矩小、安装空间占用低的特点，能适配更多狭窄管廊、设备密集区域的管路布设需求。从功能特性来看，该蝶阀采用三偏心硬密封结构设计，密封副采用金属材质搭配软质密封层复合结构，既具备金属密封耐高温、耐磨损、抗冲蚀的性能优势，又能通过软质密封层的微变形补偿实现零泄漏密封效果，可在较宽的温度与压力区间内保持稳定的密封性能，避免长期使用后出现密封失效、介质渗漏的问题。顶部配置的蜗轮蜗杆驱动机构，通过手轮输入扭矩，经蜗轮副减速后放大输出扭矩，操作人员无需借助额外辅助工具即可轻松完成阀门启闭操作，同时蜗轮机构具备自锁特性，可将阀板锁定在任意开度位置，不会因介质压力冲击出现阀板自转、开度偏移的情况，能精准实现管路流量的线性调节。在设计思路上，整体采用对称式法兰连接结构，阀体为一体式铸造结构，流道采用直通式设计，介质流经阀门时的流阻系数极低，可大幅降低管路输送过程中的压力损失，减少泵送系统的能耗损耗；阀板采用流线型弧面设计，在启闭过程中可减少介质对密封面的直接冲刷，延长密封副的使用寿命，同时阀板与阀杆采用无销连接结构，避免了销钉部位的介质腐蚀与应力集中问题，提升了阀门整体的结构强度与运行可靠性。从安装边界与尺寸适配来看，该蝶阀的法兰连接尺寸严格遵循通用管路法兰标准，可直接与同公称通径、同压力等级的标准法兰管路对接，无需额外配置过渡连接件；阀门整体轴向长度较短，安装时不需要为阀门预留过长的轴向操作空间，可有效节省管路布设的空间成本；驱动手轮的安装高度与操作半径经过人体工程学优化，操作人员站立即可完成启闭操作，同时手轮可根据现场安装空间调整方位，适配水平、垂直等不同走向的管路安装需求，在安装过程中只需保证阀体与管路同轴度偏差在允许范围内，对称紧固法兰连接螺栓即可完成安装，后期维护时也可在线更换密封件与驱动部件，无需将整个阀体从管路上拆卸，大幅降低运维的时间与人力成本。
