自行车前叉带刹车组件及适配结构

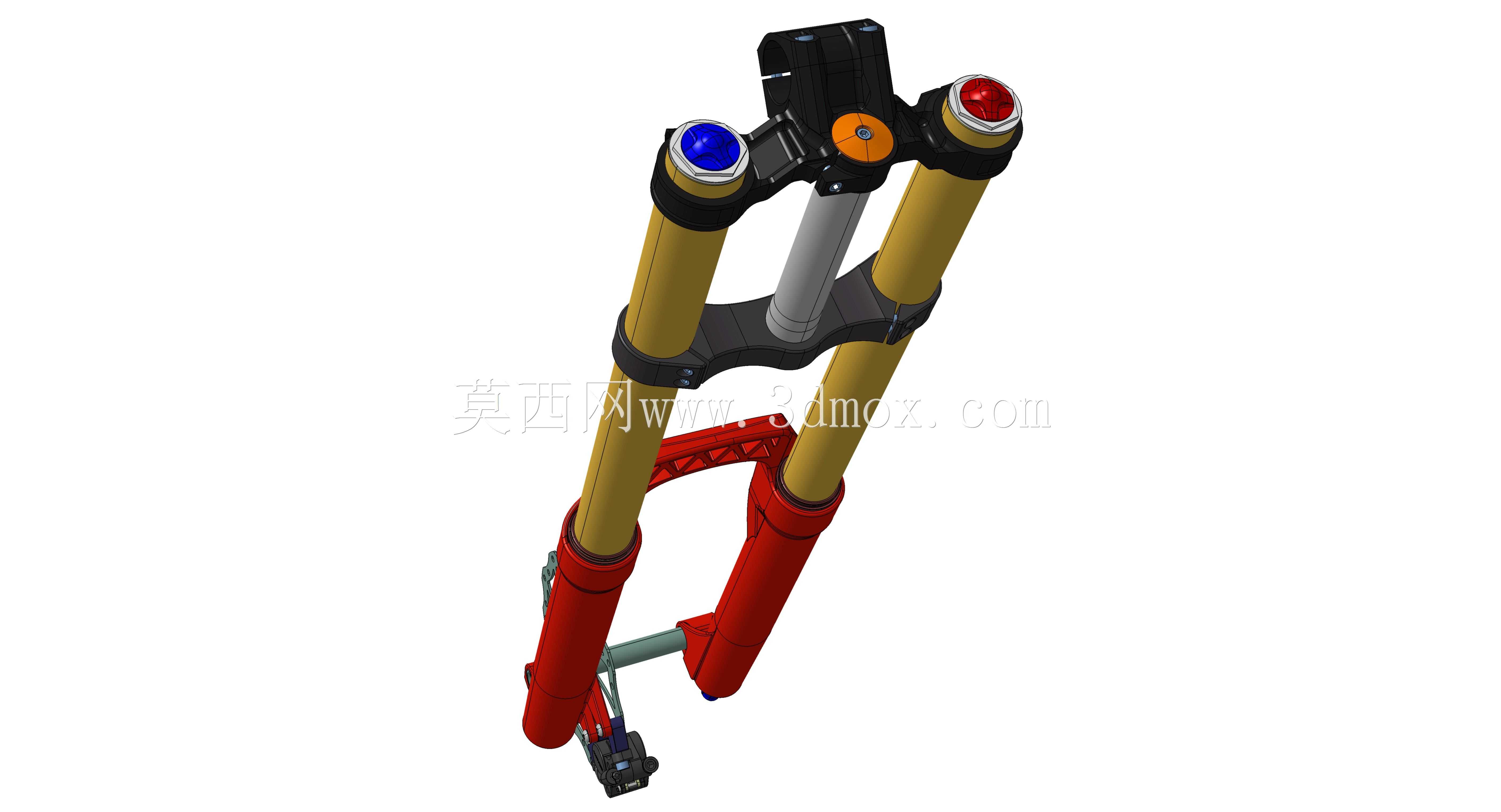

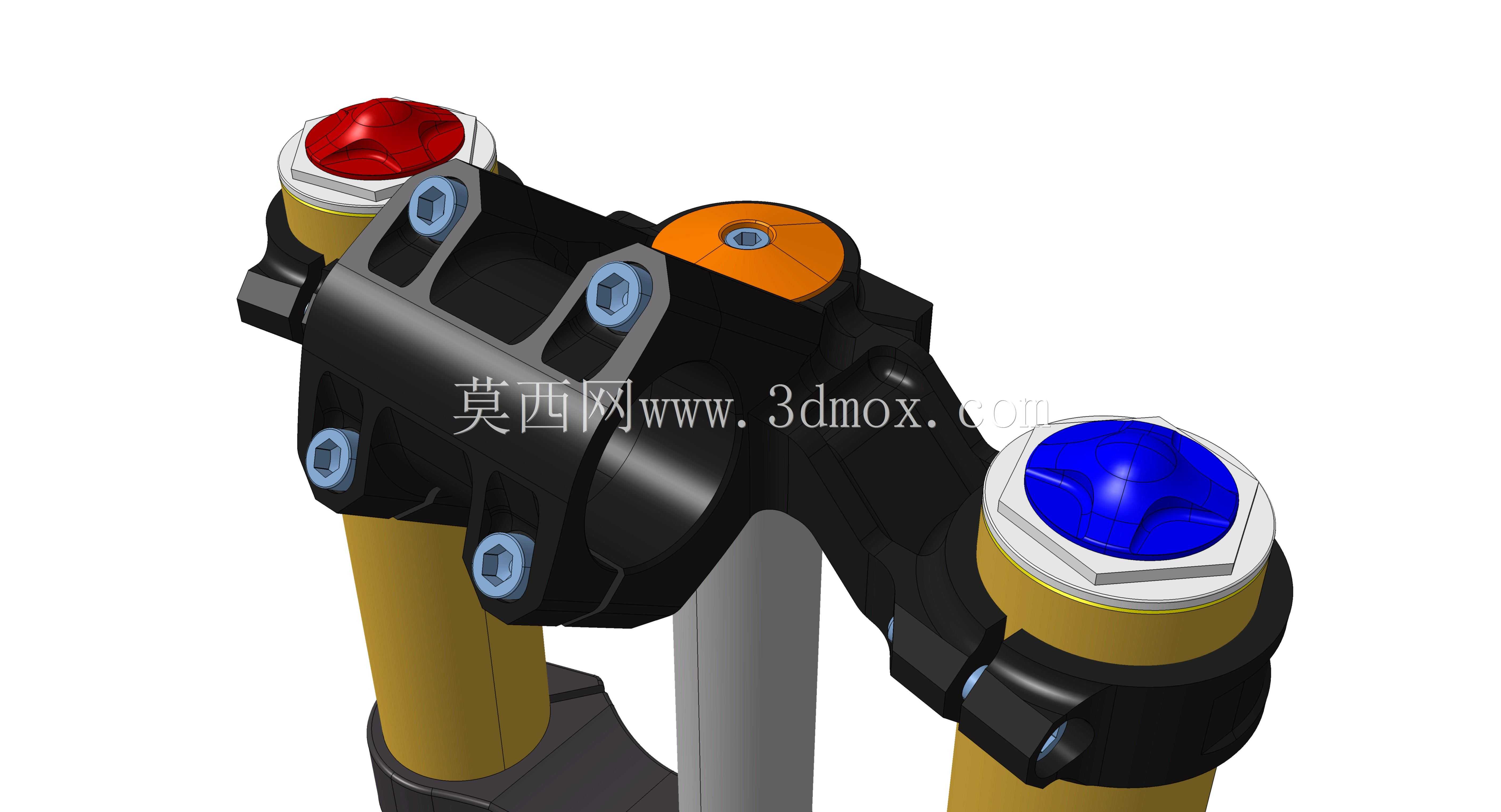

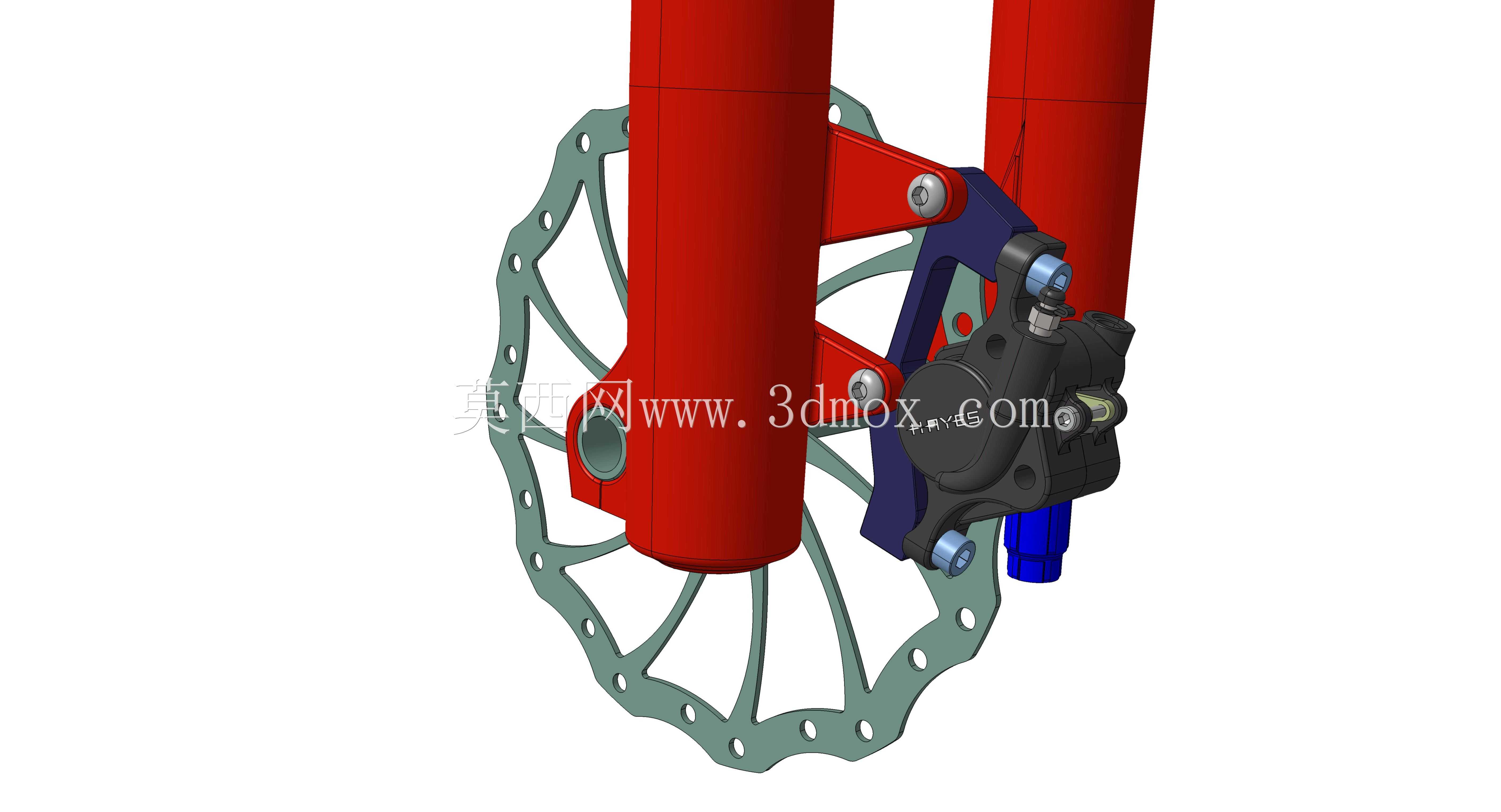

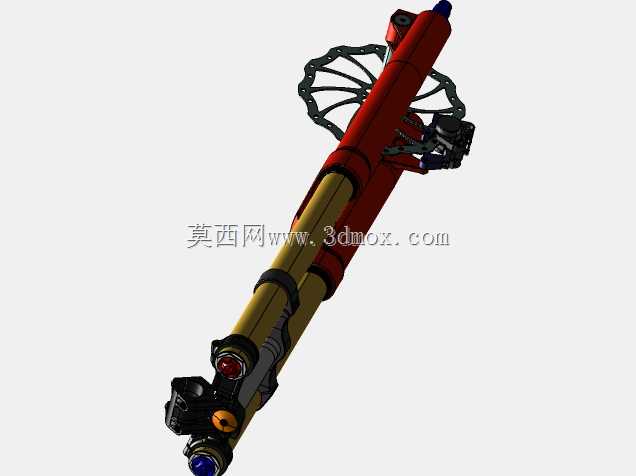

该结构主要应用于山地自行车、越野自行车的前轮承载与制动系统中，作为连接前轮与车架的核心部件，承担着转向传导、冲击缓冲、制动执行的多重作用，是骑行过程中保障操控稳定性与行驶安全性的关键组件。整套结构包含叉肩主体、叉腿连接位、刹车安装适配结构、阻尼调节端盖几个核心部分，叉肩作为核心承载基体，采用一体化的受力结构设计，将两根叉腿的上端进行刚性连接，同时预留舵管安装位，用于与车架头管的碗组结构配合，实现转向动作的顺畅传导，安装边界上舵管位的同轴度公差控制在0.02mm以内，保证转向过程无卡滞、无旷量。刹车适配结构采用标准化的安装接口设计，可兼容主流的碟刹卡钳安装尺寸，安装面的平面度经过严格控制，确保刹车卡钳安装后与刹车盘的平行度符合要求，避免制动过程中出现蹭碟、制动力度不均的问题，适配结构同时预留了调整余量，可适配不同直径规格的刹车盘安装需求，满足不同骑行场景下的制动性能要求。叉肩表面的多组调节旋钮分别对应阻尼回弹、锁死、压缩力度的调节功能，不同颜色的端盖用于区分不同调节功能，方便骑行者在户外场景下无需查看标识即可快速完成功能调节，旋钮的防滑结构设计保证戴骑行手套操作时也能精准施力，不会出现打滑问题。整套结构的受力路径经过优化设计，骑行过程中前轮受到的地面冲击会通过叉腿传导至叉肩位置，再分散到舵管与车架连接位，避免应力集中导致的结构断裂问题，叉肩与叉腿的连接位采用环形抱紧结构，配合多组锁紧螺栓实现可靠固定，螺栓的排布角度经过受力计算，保证在大冲击载荷下连接位不会出现松动、位移的问题。安装边界上，整套结构的叉腿开档尺寸符合山地车前轮的标准安装宽度，可直接适配常规规格的前轮花鼓，无需额外加装转换座，刹车安装位的孔距遵循通用碟刹安装标准，可兼容市面上绝大多数的山地车碟刹产品，降低用户的改装与维护成本。外形设计上采用流线型的过渡曲面，减少骑行过程中的风阻，同时曲面过渡处无尖锐棱角，避免骑行过程中磕碰造成的意外伤害，外露的螺栓头采用内六角结构，既保证锁紧力矩足够，也能保持外观的整体简洁性。
