三指气动铅笔抓取夹具结构设计

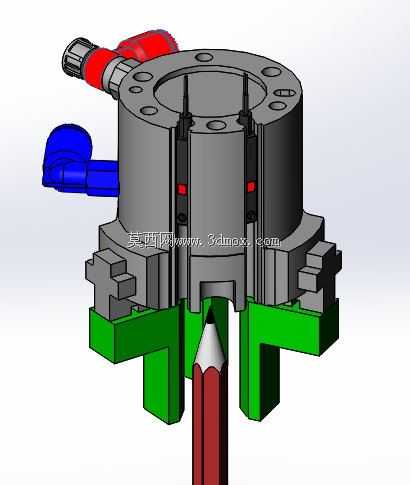

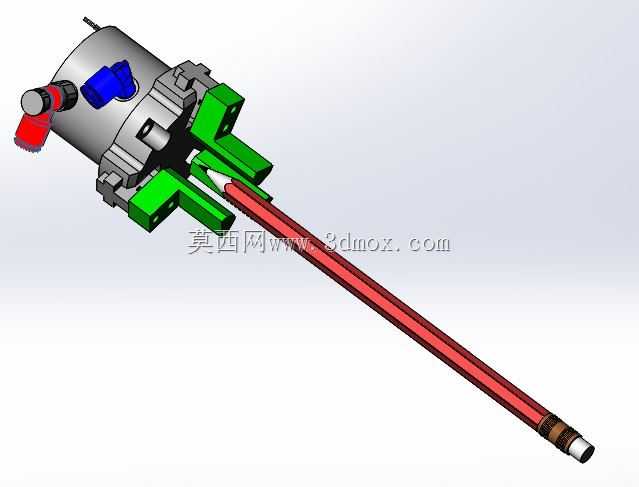

这款三指气动抓取夹具主要面向轻载精密拾取场景设计，可适配小型圆柱类工件的夹持作业，在文具生产分拣、精密小件装配、教学演示实训等场景中均可发挥稳定作用，尤其适配铅笔类细长杆状工件的抓取转移需求，能够在自动化产线中完成工件的拾取、移位、放置等连贯动作，替代人工完成重复性高、定位精度要求一致的夹持操作，有效提升小件分拣装配环节的作业一致性。从功能特性来看，该夹具采用气动驱动方式，动力响应速度快，夹持力可通过气源压力进行灵活调节，避免夹持力过大损伤铅笔类易损工件表面，也可防止夹持力不足导致工件脱落；三指同步对中夹持的结构设计，能够自动适配圆柱类工件的中心定位，无需额外增设对中调整机构，夹持铅笔时可保证杆体轴线与夹头中心重合，适配后续的刻印、包装、组装等工序的定位要求。夹指部分采用L型承托结构，除了径向夹持力之外还可提供轴向承托力，针对铅笔这类细长工件可避免夹持过程中出现工件下滑歪斜的问题，夹指与工件接触的位置做了适配弧面设计，贴合铅笔杆的圆柱外形，增大接触面积的同时减少局部压强，保护工件表面不受夹损。从设计思路来看，该夹具整体采用同轴式布局，上部为气缸驱动腔体，内置活塞联动结构带动三个夹爪同步径向开合，结构紧凑无冗余外伸部件，可适配狭小空间内的安装使用；气路接口设置在夹头侧部，采用快插式接头结构，方便现场气路的快速连接与维护，夹体上部预留了标准化的安装法兰孔位，可直接与多类机械臂末端、直线滑台执行端进行对接安装，无需额外制作转接板件。从安装边界与尺寸适配来看，夹具体整体为圆柱式外形，径向尺寸控制紧凑，安装法兰上的孔位采用等圆周分布设计，适配主流的末端执行器安装标准，夹爪开合行程覆盖常规铅笔的杆径范围，也可通过更换不同规格的夹指适配其他直径相近的小型圆柱工件，夹体下部预留了足够的工件伸入空间，铅笔类工件可从下方伸入夹指内部获得稳定的多点夹持，整体安装后不会与周边的产线结构产生运动干涉，适配各类轻载自动化拾取工位的改造与搭建需求。
